BIGTREETECH TFT35 E3 V3.0 - Priručnik za grafički pametni zaslon

Uvod u proizvod

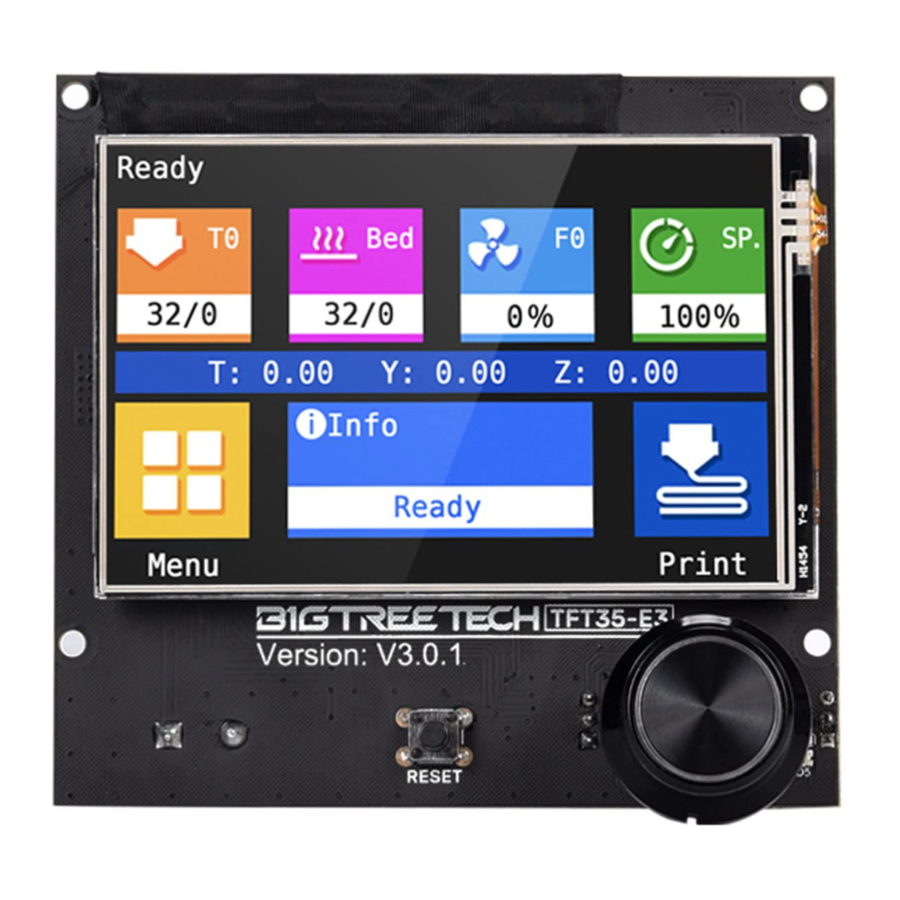

BIGTREETECH TFT35-E3 V3.0 je srednje veliki, dual-mode, ultra-jasan zaslon za 3D printere koji je lansirao 3D printing tim tvrtke Shenzhen BIGTREE Technology CO., LTD., koji može savršeno zamijeniti originalni LCD zaslon Ender3 printera.

Značajke proizvoda

1. ARM Cortex-M3 serija STM32F207VCT6 čip s 32-bitnim CPU 120MHz;
2. Nadogradite firmware putem SD kartice. Jednostavno je i praktično za rukovanje.
3. Ova ploča zaslona ima veću kompatibilnost. Korisnici mogu odabrati dva načina rada: UART serijski port način rada zaslona i 12864 način rada zaslona.
4. Serijski port način rada zaslona podržava dva načina ispisa: SD kartica i U disk.
5. Rezerviran WIFI port, a WIFI funkcija se ostvaruje putem vanjskog WIFI modula;
6. Rezerviran produžni port za detekciju prekida filamenta (FIL-DET);
7. Rezerviran produžni port za automatsko gašenje nakon ispisa (PS-ON);
8. LCD12864 način rada koristi EXP1, EXP2 i EXP3. EXP1 i EXP2 su portovi LCD zaslona normalne matične ploče. EXP3 je LCD sučelje koje koristi matična ploča E3 serije (kao što su SKR MINI E3 V1.2, SKR E3 DIP V1.1, itd.);
9. TFT način rada zaslona osjetljivog na dodir: serijski port zaslona RS232 port;
10. 2 seta UART serijskih portova za proširenje su rezervirana za DIY upotrebu.

Parametri proizvoda

Veličina izgleda: 93*87mm

Veličina instalacije: Savršeno zamjenjuje originalni LCD zaslon Ender3 printera, detaljne informacije provjerite TFT35-E3 V3.0 SIZE

Mikroprocesor: STM32F207VCT6

Ulazna snaga: DC 5V

Logički napon SD kartice: 3.3V i 5V (Kao što su: podrška za matičnu ploču s glavnim upravljačkim čipom MEGA2560, veća kompatibilnost)

Informacije o indikatoru

Nakon što se ploča uključi:
Crveno svjetlo D6 je indikator napajanja: crveno svjetlo svijetli, što ukazuje na normalno napajanje;

Zeleno svjetlo D3 je indikator detekcije SD kartice: D3 je uvijek uključen kada je SD kartica umetnuta, a zatim se isključuje kada se SD kartica izvadi

Portovi na ploči

Dijagram veličine

Dijagram povezivanja

Napomene:

1. Kada koristite 12864 način rada zaslona, spojite port EXP1 i EXP2 na matičnu ploču. U ovom načinu rada nema funkcije dodira.
2. Kada koristite serijski port način rada zaslona, spojite se s TFT ili AUX-1 na matičnoj ploči putem RS232. Ovaj način rada ima funkciju dodira;
3. Dva načina rada mogu se promijeniti jednim gumbom. Pritisnite enkoder oko 3 sekunde dok se ne pojavi stranica za odabir načina rada, a zatim pritisnite enkoder nakon odabira načina rada.

Uvod u firmware

Tvornička ploča bit će opremljena testnim firmwareom, može se koristiti izravno. Također se može nadograditi prema web stranici otvorenog koda naše tvrtke.

1. Načini dobivanja firmwarea matične ploče
   Nabavite ga od službe za korisnike ili tehničkog osoblja;
   Prijavite se na web stranicu otvorenog koda naše tvrtke za preuzimanje: https://github.com/bigtreetech
2. Ažuriranje firmwarea
   Naziv datoteke firmwarea:
   BIGTREE_TFT35_V3.0. (broj verzije).bin
   Prvo kopirajte gornji firmware u korijenski direktorij SD kartice, a zatim umetnite karticu u utor za SD karticu na ploči. Zatim ponovno uključite ploču ili pritisnite tipku za resetiranje i pričekajte oko 10 sekundi prije nego što se ažuriranje dovrši.
3. Za DIY firmware ploče, pogledajte datoteku TFT35-E3 V3.0PIN.

Napomene

1. Naziv datoteke firmwarea na SD kartici ne može se promijeniti. (uključujući velika i mala slova).
2. Proces ožičenja mora se provesti pod pretpostavkom nestanka struje. Napajanje se može uključiti nakon provjere ispravnog spajanja kruga i ispravnog umetanja pogona. To sprječava da ploče i zasloni izgore zbog neispravnog ožičenja, uzrokujući nepotrebnu štetu.
3. Obratite pozornost na redoslijed ožičenja i nemojte umetati žicu obrnuto. Molimo pogledajte PIN datoteku za detaljan redoslijed linija.

Ako naiđete na druge probleme, kontaktirajte nas, sigurno ćemo strpljivo odgovoriti na vaša pitanja; Ako imate bilo kakve dobre prijedloge o našim proizvodima, pošaljite nam povratne informacije, razmotrit ćemo ih. Hvala vam što ste odabrali BIGTREETECH proizvode!
