BIGTREETECH TFT35 E3 V3.0 - Graafinen älynäyttö - käyttöohje

Tuotteen esittely

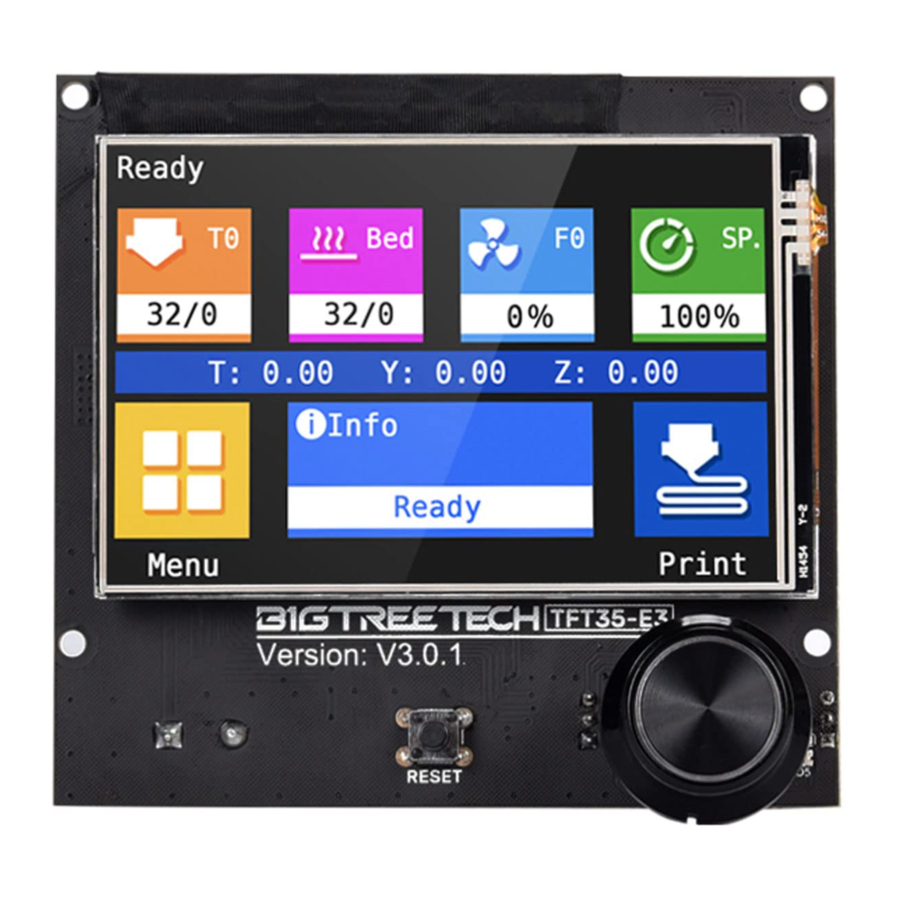

BIGTREETECH TFT35-E3 V3.0 on keskikokoinen, kaksoistilainen, erittäin selkeä 3D-tulostuskoneen näyttö, jonka Shenzhen BIGTREE Technology CO., LTD:n 3D-tulostustiimi on lanseerannut ja joka voi täydellisesti korvata Ender3-tulostimen alkuperäisen LCD-näytön.

Tuotteen ominaisuudet

1. ARM Cortex-M3 -sarjan STM32F207VCT6-siru 32-bittisellä CPU:lla 120MHz;
2. Päivitä laiteohjelmisto SD-kortilla. Se on helppo ja kätevä käyttää.
3. Tällä näyttökortilla on parempi yhteensopivuus. Käyttäjät voivat valita kaksi työtilaa: UART-sarjaporttinäyttötila ja 12864-näyttötila.
4. Sarjaporttinäyttötila tukee kahta tulostustilaa: SD-kortti ja U-levy.
5. Varaa WIFI-portti, ja WIFI-toiminto toteutetaan ulkoisella WIFI-moduulilla;
6. Varaa filamentin katkeamisen tunnistuksen (FIL-DET) laajennusportti;
7. Varaa automaattisen sammutuksen laajennusportti tulostuksen jälkeen (PS-ON);
8. LCD12864-tila käyttää EXP1-, EXP2- ja EXP3-portteja. EXP1 ja EXP2 ovat normaalin emolevyn LCD-näyttöportteja. EXP3 on E3-sarjan emolevyn käyttämä LCD-liitäntä (kuten SKR MINI E3 V1.2, SKR E3 DIP V1.1 jne.);
9. TFT-kosketusnäyttötila: sarjaporttinäyttö RS232-portti;
10. 2 sarjaa UART-sarjaportin laajennusportteja on varattu DIY-käyttöön.

Tuotteen parametrit

Ulkonäkö: 93 * 87mm

Asennuskoko: Korvaa täydellisesti Ender3-tulostimen alkuperäisen LCD-näytön, tarkemmat tiedot ovat kohdassa TFT35-E3 V3.0 SIZE

Mikroprosessori: STM32F207VCT6

Virransyöttö: DC 5V

SD-kortin logiikkajännite: 3.3V ja 5V (kuten: tukee MEGA2560-pääohjaussirun emolevyä, parempi yhteensopivuus)

Merkkivalon tiedot

Kun virta on kytketty korttiin:
Punainen valo D6 on virran merkkivalo: punainen valo palaa, mikä osoittaa normaalin virransyötön;

Vihreä valo D3 on SD-kortin tunnistusvalo: D3 palaa aina, kun SD-kortti on asetettu paikalleen, ja sammuu, kun SD-kortti on poistettu

Portit kortilla

Kokokaavio

Kytkentäkaavio

Huomautuksia:

1. Kun käytät 12864-näyttötilaa, kytke portit EXP1 ja EXP2 emolevyyn. Tässä tilassa ei ole kosketustoimintoa.
2. Kun käytät sarjaporttinäyttötilaa, muodosta yhteys TFT:n tai AUX-1:n kanssa emolevyssä RS232:n kautta. Tässä tilassa on kosketustoiminto;
3. Kaksi työtilaa voidaan vaihtaa yhdellä painikkeella. Paina enkooderia noin 3 sekuntia, kunnes tilan valintasivu tulee näkyviin, ja paina sitten enkooderia tilan valinnan jälkeen.

Laiteohjelmiston esittely

Tehdaslaudalla on testilaiteohjelmisto, jota voidaan käyttää suoraan. Sitä voidaan myös päivittää yrityksemme avoimen lähdekoodin verkkosivuston mukaan.

1. Tapoja hankkia emolevyn laiteohjelmisto
   Hanki se asiakaspalvelusta tai tekniseltä henkilökunnalta;
   Kirjaudu sisään yrityksemme avoimen lähdekoodin verkkosivustolle ladataksesi: https://github.com/bigtreetech
2. Laiteohjelmiston päivitys
   Laiteohjelmistotiedoston nimi:
   BIGTREE_TFT35_V3.0. (version number).bin
   Kopioi ensin yllä oleva laiteohjelmisto SD-juurihakemistoon ja aseta sitten kortti kortin SD-korttipaikkaan. Käynnistä seuraavaksi kortti uudelleen tai paina nollauspainiketta ja odota noin 10 sekuntia, ennen kuin päivitys on valmis.
3. DIY-kortin laiteohjelmiston osalta katso tiedostoa TFT35-E3 V3.0PIN.

Huomautuksia

1. SD-kortin laiteohjelmistotiedoston nimeä ei voi muuttaa. (mukaan lukien isot ja pienet kirjaimet).
2. Johdotusprosessi on suoritettava virran katkaisemisen edellytyksellä. Virta voidaan kytkeä päälle, kun on tarkistettu piirin oikea kytkentä ja aseman oikea asettaminen. Tämä estää kortteja ja näyttöjä palamasta viallisen johdotuksen vuoksi, mikä aiheuttaa tarpeettomia vahinkoja.
3. Kiinnitä huomiota johdotusjärjestykseen äläkä aseta johtoa päinvastoin. Katso tarkempi linjajärjestys PIN-tiedostosta.

Jos kohtaat muita ongelmia, ota meihin yhteyttä, vastaamme varmasti kysymyksiisi kärsivällisesti; Jos sinulla on hyviä ehdotuksia tuotteistamme, anna meille palautetta, otamme ne huomioon. Kiitos, että valitsit BIGTREETECH-tuotteet!
