INNOVA 5568 - INNOVA Pro Digital Timing Light (DIS) Εγχειρίδιο

Προφυλάξεις Ασφαλείας

Να τηρείτε πάντα τις προφυλάξεις ασφαλείας όταν εργάζεστε σε ένα όχημα.

ΜΗΝ φοράτε φαρδιά ρούχα, ρολόγια, δαχτυλίδια ή άλλα κοσμήματα όταν εργάζεστε σε ένα όχημα.

Να φοράτε πάντα προστατευτικά γυαλιά.

Να εργάζεστε σε ένα όχημα μόνο σε καλά αεριζόμενο χώρο.

Βάλτε το κιβώτιο ταχυτήτων στο "park" (για αυτόματο) ή στο "neutral" (για χειροκίνητο). Βάλτε χειρόφρενο. Τοποθετήστε τάκους στους κινητήριους τροχούς.

Αποφύγετε κινούμενες λεπίδες ανεμιστήρα ή οποιαδήποτε δυνητικά κινούμενα μέρη. ΟΤΑΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΦΩΣ ΧΡΟΝΙΣΜΟΥ, ΑΥΤΑ ΤΑ ΜΕΡΗ ΜΠΟΡΕΙ ΝΑ ΦΑΙΝΟΝΤΑΙ ΣΤΑΜΑΤΗΜΕΝΑ Ή ΝΑ ΚΙΝΟΥΝΤΑΙ ΑΡΓΑ.

Αποφύγετε τα καυτά μέρη του κινητήρα.

Η μπαταρία του οχήματος παράγει εκρηκτικά αέρια. ΜΗΝ καπνίζετε ή επιτρέπετε σπινθήρα ή φλόγα κοντά στην μπαταρία.

ΝΑ ΕΙΣΤΕ ΠΡΟΣΕΚΤΙΚΟΙ όταν εργάζεστε κοντά σε μέρη υψηλής τάσης (μπουζί ή ακροδέκτες πηνίου).

Σβήστε την ανάφλεξη πριν συνδέσετε (ή αποσυνδέσετε) οποιονδήποτε εξοπλισμό δοκιμής.

ΝΑ ΔΙΑΒΑΖΕΤΕ ΠΑΝΤΑ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΣΥΝΤΗΡΗΣΗΣ ΤΟΥ ΟΧΗΜΑΤΟΣ ΠΡΙΝ ΕΚΤΕΛΕΣΕΤΕ ΟΠΟΙΑΔΗΠΟΤΕ ΔΙΑΔΙΚΑΣΙΑ. ΤΗΡΕΙΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ.

ΣΗΜΕΙΩΣΗ

Προβλήματα EMI/RFI με τα Ψηφιακά Φώτα Χρονισμού:

• Εάν η ένδειξη του Ψηφιακού Φωτός Χρονισμού καταστεί μη λειτουργική ή κολλήσει κατά τη χρήση, αποσυνδέστε και επανασυνδέστε το θετικό κλιπ μπαταρίας του φωτός χρονισμού από την μπαταρία για να επαναφέρετε τη μονάδα.
• Ορισμένα συστήματα ανάφλεξης aftermarket ή/και ειδικά καλώδια μπουζί (καλώδια με συμπαγή πυρήνα, αγωνιστικά καλώδια, καλώδια εκτός δρόμου) εκπέμπουν πάνω από τις κανονικές Ηλεκτρομαγνητικές Παρεμβολές (EMI) και Παρεμβολές Ραδιοσυχνοτήτων (RFI) που μπορεί να προκαλέσουν ακατάλληλη λειτουργία του εξοπλισμού δοκιμής. Επικοινωνήστε με αυτούς τους κατασκευαστές για οδηγίες σχετικά με τον τρόπο χρήσης ενός επαγωγικού αισθητήρα με τα συστήματά τους.
• Μπορεί να είναι απαραίτητο να αντικαταστήσετε το καλώδιο του μπουζί Νο. 1 με ένα καλώδιο μπουζί τύπου O. E. κατά τη διάρκεια της δοκιμής.

Γενικές Πληροφορίες

ΣΧΕΤΙΚΑ ΜΕ ΤΟ ΦΩΣ ΧΡΟΝΙΣΜΟΥ

Αυτό το φως χρονισμού έχει σχεδιαστεί για χρήση με όλα τα οχήματα 12 volt με αρνητική γείωση. Το φως χρονισμού μπορεί επίσης να χρησιμοποιηθεί σε οχήματα εξοπλισμένα με DIS (συστήματα ανάφλεξης χωρίς διανομέα).

Χειριστήρια και Ενδείξεις Λειτουργίας — Γενικά

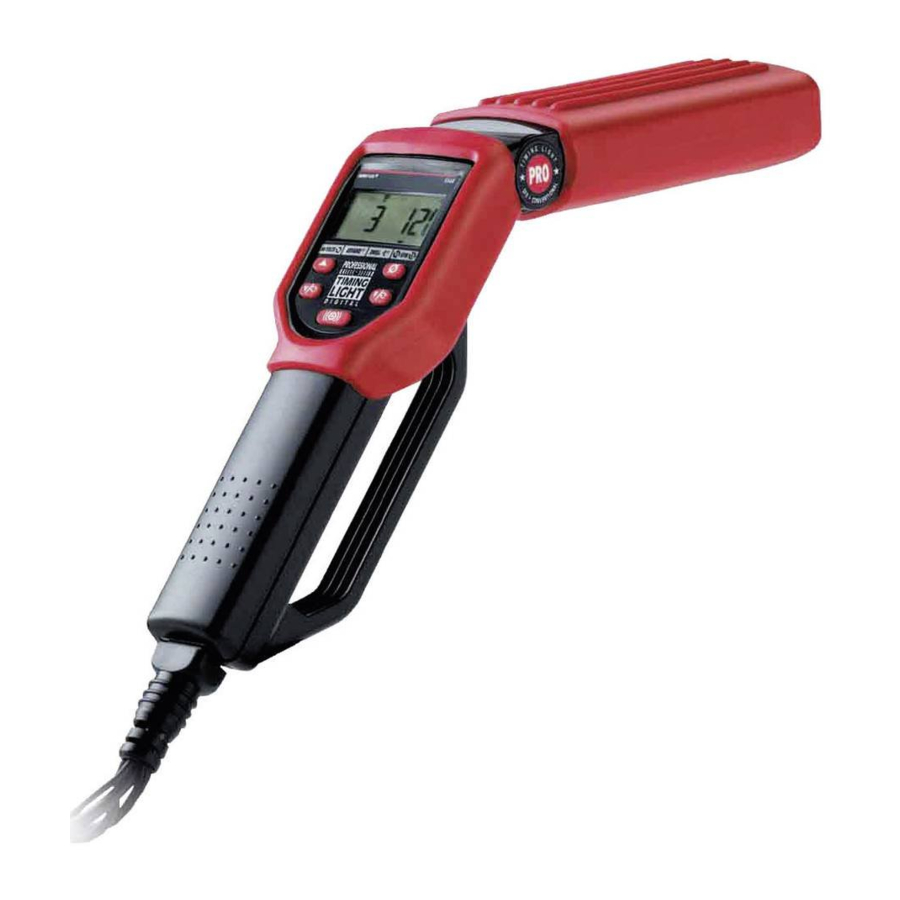

Εικόνα 1. Χειριστήρια και Ενδείξεις Λειτουργίας

1. Λυχνία Ξένον — Χρησιμοποιείται για να φωτίσει τα σημάδια χρονισμού για τον έλεγχο του χρονισμού.
2. Περιστρεφόμενη Κεφαλή — Περιέχει τη λυχνία ξένον. Περιστρέφεται κατά προσέγγιση 90° για να επιτρέψει τον εύκολο φωτισμό των σημαδιών χρονισμού σε δυσπρόσιτες τοποθεσίες.
3. Πίνακας Ελέγχου — Περιέχει τα χειριστήρια και τις ενδείξεις που είναι απαραίτητα για τη λειτουργία του φωτός χρονισμού.
4. Επαγωγικά Καλώδια Αισθητήρα — Αποσπώμενη συναρμολόγηση καλωδίων συνδέει το φως χρονισμού με την μπαταρία και το σύστημα ανάφλεξης:
   • Κόκκινο Κλιπ Μπαταρίας — Συνδέεται στον θετικό (+) ακροδέκτη της μπαταρίας.
   • Μαύρο Κλιπ Μπαταρίας — Συνδέεται στον αρνητικό (-) ακροδέκτη της μπαταρίας ή στην γείωση του σασί από γυμνό μέταλλο.
   • Επαγωγικό Κλιπ Αισθητήρα — Σφίγγει γύρω από το καλώδιο του μπουζί Νο. 1.
   • Πράσινο Κλιπ DWELL — Συνδέεται στην αρνητική (tach) πλευρά του πηνίου ανάφλεξης.

Χειριστήρια και Ενδείξεις Πίνακα Ελέγχου

Εικόνα 2. Χειριστήρια και Ενδείξεις Πίνακα Ελέγχου

1. Διακόπτης Flash (λάμψης) — Πατήστε για να ενεργοποιήσετε το στροβοσκοπικό φως. Πατήστε ξανά για να απενεργοποιήσετε το στροβοσκοπικό φως.
2. Οθόνη LCD — Παρέχει μια ψηφιακή οθόνη των παραμέτρων λειτουργίας του κινητήρα, συμπεριλαμβανομένων των στροφών του κινητήρα (rpm), της προπορείας (μοίρες), της γωνίας dwell (μοίρες) και της τάσης της μπαταρίας και του συστήματος φόρτισης. Οι εμφανιζόμενες πληροφορίες εξαρτώνται από την επιλεγμένη λειτουργία λειτουργίας. Η οθόνη LCD διαθέτει οπίσθιο φωτισμό σε απαλό μπλε φως για εύκολη προβολή σε περιοχές με χαμηλό φωτισμό.
3. Διακόπτης Λειτουργίας (F) — Επιλέγει τη λειτουργία λειτουργίας του φωτός χρονισμού (τάση/rpm, προπορεία ή dwell).
4. Ένδειξη RPM — Εμφανίζεται όταν επιλέγεται η λειτουργία 2-κύκλων (DIS) ή 4-κύκλων rpm.
5. Διακόπτης Αύξησης Κυλίνδρου/Προπορείας
   • Λειτουργία Dwell — Αυξάνει τις διαθέσιμες ρυθμίσεις κυλίνδρων για έλεγχο dwell. Ενεργοποιείται όταν επιλέγεται η λειτουργία dwell.
   • Λειτουργία Προπορείας — Αυξάνει τις μοίρες προπορείας. Ενεργοποιείται όταν επιλέγεται η λειτουργία προπορείας.
6. Διακόπτης Μείωσης Κυλίνδρου/Προπορείας
   • Λειτουργία Dwell — Μειώνει τις διαθέσιμες ρυθμίσεις κυλίνδρων για έλεγχο dwell. Ενεργοποιείται όταν επιλέγεται η λειτουργία dwell.
   • Λειτουργία Προπορείας — Μειώνει τις μοίρες προπορείας. Ενεργοποιείται όταν επιλέγεται η λειτουργία προπορείας.
7. Διακόπτης Μηδενισμού — Επιστρέφει τις μοίρες προπορείας LCD στο μηδέν. Ενεργοποιείται όταν επιλέγεται η λειτουργία προπορείας.
8. Ένδειξη DWELL — Εμφανίζεται όταν επιλέγεται η λειτουργία dwell. Η οθόνη LCD εμφανίζει τη γωνία dwell και τον αριθμό των κυλίνδρων.
9. Ένδειξη ADVANCE — Εμφανίζεται όταν επιλέγεται η λειτουργία προπορείας. Η οθόνη LCD εμφανίζει τις μοίρες προπορείας και τις στροφές του κινητήρα.
10. Επιλογή Συστήματος Ανάφλεξης — Επιλέγει τη λειτουργία λειτουργίας του φωτός χρονισμού (είτε 2-κύκλων (DIS) είτε 4-κύκλων) πατώντας ΚΑΙ τον διακόπτη Λειτουργίας (F) και τον διακόπτη Μείωσης Κυλίνδρου/Προπορείας ταυτόχρονα.
11. Ένδειξη VOLTS Μπαταρίας — Εμφανίζεται όταν επιλέγεται η λειτουργία τάσης μπαταρίας. Η οθόνη LCD εμφανίζει την τάση της μπαταρίας.
12. Ένδειξη VOLTS Μπαταρίας Συστήματος Φόρτισης — Εμφανίζεται όταν επιλέγεται η λειτουργία τάσης/rpm. Η οθόνη LCD εμφανίζει την τάση της μπαταρίας του συστήματος φόρτισης και τις στροφές του κινητήρα.
13. Σύμβολο Volt — Εμφανίζεται όταν επιλέγονται οι λειτουργίες τάσης.
14. Σύμβολο Μπαταρίας — Εμφανίζεται όταν επιλέγεται η λειτουργία τάσης μπαταρίας.
15. Σύμβολο Flash (λάμψης) — Αναβοσβήνει όταν λειτουργεί το στροβοσκοπικό φως.
16. Σύμβολο Λειτουργίας Ανάφλεξης — Εμφανίζει το επιλεγμένο σύστημα ανάφλεξης.
17. Σύμβολο Κυλίνδρου — Εμφανίζεται όταν επιλέγεται η λειτουργία dwell.
18. Σύμβολο Γωνίας Dwell — Εμφανίζεται όταν επιλέγεται η λειτουργία dwell.
19. Σύμβολο Μοίρας Προπορείας — Εμφανίζεται όταν επιλέγεται η λειτουργία προπορείας.

ΠΡΟΔΙΑΓΡΑΦΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

• Απαιτήσεις Ισχύος: 10 έως 16 volts DC
• Θερμοκρασία Λειτουργίας: 32 έως 122°F (0 έως 50°C)
• Εύρος Ταχομέτρου: 240 έως 9.990 RPM
• Εύρος Προπορείας Χρονισμού: 0 έως +90°

Λειτουργία

ΕΦΑΡΜΟΓΕΣ

Αυτό το φως χρονισμού έχει σχεδιαστεί για χρήση στα περισσότερα σύγχρονα εισαγόμενα ή εγχώρια οχήματα που είναι εξοπλισμένα με συμβατικά ή ηλεκτρονικά συστήματα ανάφλεξης ή με συστήματα DIS (συστήματα ανάφλεξης χωρίς διανομέα).

ΣΥΝΔΕΣΗ ΦΩΤΟΣ ΧΡΟΝΙΣΜΟΥ

Να κρατάτε πάντα τα χέρια, το φως χρονισμού, τα καλώδια και τα κλιπ μακριά από κινούμενα μέρη του κινητήρα και θερμές επιφάνειες. ΜΗΝ ΚΑΠΝΙΖΕΤΕ.

1. Σβήστε την ανάφλεξη. ΜΗ ΣΥΝΔΕΕΤΕ ΤΟ ΦΩΣ ΧΡΟΝΙΣΜΟΥ ΜΕ ΤΗΝ ΑΝΑΦΛΕΞΗ ΑΝΑΜΜΕΝΗ Ή ΤΟΝ ΚΙΝΗΤΗΡΑ ΣΕ ΛΕΙΤΟΥΡΓΙΑ.
2. Σφίξτε το επαγωγικό κλιπ γύρω από το καλώδιο του μπουζί Νο. 1 (το βέλος δείχνει προς το μπουζί).
3. Συνδέστε το πράσινο κλιπ DWELL στην αρνητική (tach) πλευρά του πηνίου ανάφλεξης (εάν υπάρχει).
4. Συνδέστε τα κλιπ της μπαταρίας στην μπαταρία:
   • Συνδέστε το ΚΟΚΚΙΝΟ κλιπ στον θετικό (+) ακροδέκτη της μπαταρίας.
   • Συνδέστε το ΜΑΥΡΟ κλιπ στον αρνητικό (-) ακροδέκτη της μπαταρίας ή στη γείωση του πλαισίου.
5. Συνδέστε τα καλώδια λήψης στο κάτω μέρος της λαβής του φωτός χρονισμού.

ΛΕΙΤΟΥΡΓΙΑ ΒΟΛΤΟΜΕΤΡΟΥ

• Βεβαιωθείτε ότι το φως χρονισμού είναι σωστά συνδεδεμένο όπως περιγράφεται στην ενότητα ΣΥΝΔΕΣΗ ΦΩΤΟΣ ΧΡΟΝΙΣΜΟΥ.
• ΠΑΝΤΑ ελέγχετε την τάση της μπαταρίας και του συστήματος φόρτισης πριν εκτελέσετε τον έλεγχο χρονισμού για να εξασφαλίσετε αξιόπιστα αποτελέσματα.

1. Με το φως χρονισμού συνδεδεμένο και τον κινητήρα σβηστό, το φως χρονισμού βρίσκεται σε λειτουργία τάσης μπαταρίας. Η ένδειξη Battery VOLTS (Τάση μπαταρίας), το σύμβολο Volts (Τάση) και το σύμβολο Battery (Μπαταρία) θα εμφανιστούν. Η οθόνη LCD θα εμφανίσει την τάση της μπαταρίας.
2. Όταν ο κινητήρας ξεκινήσει, το φως χρονισμού εισέρχεται στη λειτουργία τάσης/rpm. Η ένδειξη Charging System Battery VOLTS (Τάση μπαταρίας συστήματος φόρτισης), το σύμβολο Volts (Τάση) και το σύμβολο Ignition Mode (Λειτουργία ανάφλεξης) (είτε 2-χρονος (DIS) είτε 4-χρονος) θα εμφανιστούν. Η οθόνη LCD θα εμφανίσει την τάση του συστήματος φόρτισης και τις στροφές του κινητήρα.

ΕΛΕΓΧΟΣ ΓΩΝΙΑΣ DWELL

Ο έλεγχος γωνίας Dwell πραγματοποιείται για οχήματα εξοπλισμένα με συμβατικά ή ηλεκτρονικά συστήματα ανάφλεξης.

• Βεβαιωθείτε ότι το φως χρονισμού είναι σωστά συνδεδεμένο όπως περιγράφεται στην ενότητα ΣΥΝΔΕΣΗ ΦΩΤΟΣ ΧΡΟΝΙΣΜΟΥ.

1. Ξεκινήστε και θέστε σε λειτουργία τον κινητήρα μέχρι να φτάσει στην κανονική θερμοκρασία λειτουργίας.
2. Πατήστε το διακόπτη Function (F) (Λειτουργία) όπως απαιτείται για να επιλέξετε τη λειτουργία dwell (παραμονής). Η ένδειξη DWELL (Παραμονή), το σύμβολο Cylinder (Κύλινδρος) και το σύμβολο Dwell Angle (Γωνία παραμονής) θα εμφανιστούν όταν επιλεγεί η λειτουργία dwell (παραμονής).
   • Πατήστε τους διακόπτες Cylinder/Advance Increment (Κύλινδρος/Αύξηση προπορείας) και Decrement (Μείωση) όπως απαιτείται για να επιλέξετε τον κατάλληλο αριθμό κυλίνδρων για το όχημα υπό δοκιμή. Η οθόνη LCD θα εμφανίσει τον αριθμό των επιλεγμένων κυλίνδρων και τη γωνία dwell (παραμονής).
3. Σημειώστε τη γωνία dwell (παραμονής) και συγκρίνετε με τις προδιαγραφές του κατασκευαστή.
4. Ανατρέξτε στο εγχειρίδιο σέρβις του οχήματος για τις διαδικασίες ρύθμισης της γωνίας dwell (παραμονής).
5. Σβήστε την ανάφλεξη και αποσυνδέστε το φως χρονισμού από τον κινητήρα.

ΑΡΧΙΚΟΣ ΕΛΕΓΧΟΣ ΧΡΟΝΙΣΜΟΥ (ΧΡΗΣΙΜΟΠΟΙΩΝΤΑΣ ΤΟΝ ΚΥΛΙΝΔΡΟ ΝΟ. 1)

• ΠΑΝΤΑ ανατρέχετε στις διαδικασίες δοκιμής και τις προδιαγραφές του κατασκευαστή όταν εκτελείτε έλεγχο χρονισμού. Οι διαδικασίες χρονισμού διαφέρουν από όχημα σε όχημα. Ανατρέξτε στην ετικέτα ελέγχου εκπομπών του οχήματος ή στο εγχειρίδιο σέρβις για το όχημα υπό δοκιμή.
  ΣΗΜΕΙΩΣΗ: Ορισμένα οχήματα εξοπλισμένα με μηχανοκίνητα συστήματα ελέγχου κινητήρα ενδέχεται να χαρακτηρίζονται ως "ΜΗ ΡΥΘΜΙΖΟΜΕΝΑ".
• Βεβαιωθείτε ότι το φως χρονισμού είναι σωστά συνδεδεμένο όπως περιγράφεται στην ενότητα ΣΥΝΔΕΣΗ ΦΩΤΟΣ ΧΡΟΝΙΣΜΟΥ.
• ΒΕΒΑΙΩΘΕΙΤΕ ότι έχει επιλεγεί η σωστή λειτουργία (2-χρονος (DIS) ή 4-χρονος).
• Εάν το όχημα είναι εξοπλισμένο με σημεία διανομέα, ελέγξτε το dwell (παραμονή) όπως περιγράφεται στην ενότητα ΕΛΕΓΧΟΣ ΓΩΝΙΑΣ DWELL και ρυθμίστε εάν είναι απαραίτητο ΠΡΙΝ εκτελέσετε τον έλεγχο χρονισμού.

1. Ξεκινήστε και θέστε σε λειτουργία τον κινητήρα μέχρι να φτάσει στην κανονική θερμοκρασία λειτουργίας.
   • Η ένδειξη Flash (Φλας) θα αναβοσβήνει για να υποδείξει ότι το φως χρονισμού λειτουργεί.
   • Πατήστε και τους δύο διακόπτες επιλογής συστήματος ανάφλεξης ΤΑΥΤΟΧΡΟΝΑ για να επιλέξετε είτε τη λειτουργία 2-χρονος (DIS) είτε τη λειτουργία 4-χρονος. Το σύμβολο Ignition Mode (Λειτουργία ανάφλεξης) θα εμφανίσει την επιλεγμένη λειτουργία.
   • Πατήστε το διακόπτη Function (F) (Λειτουργία) όπως απαιτείται για να επιλέξετε τη λειτουργία τάσης/rpm. Η ένδειξη RPM θα εμφανιστεί όταν επιλεγεί η λειτουργία τάσης/rpm. Η οθόνη LCD θα εμφανίσει τις στροφές του κινητήρα. Ρυθμίστε τις στροφές του κινητήρα όπως απαιτείται.
2. Ρυθμίστε το βαρέλι του φωτός χρονισμού, όπως απαιτείται, για να εξασφαλίσετε τον σωστό φωτισμό των σημείων χρονισμού.
3. Ανατρέξτε στο εγχειρίδιο σέρβις του οχήματος για να ελέγξετε και να ρυθμίσετε το χρονισμό. ΤΗΡΗΣΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ.
4. Πατήστε το διακόπτη Flash (Φλας). Το φως χρονισμού θα σταματήσει να αναβοσβήνει.
5. Σβήστε την ανάφλεξη και αποσυνδέστε το φως χρονισμού από τον κινητήρα.
6. Εάν αποσυνδεθεί, επανασυνδέστε τη γραμμή κενού στο διανομέα.

ΕΛΕΓΧΟΙ ΕΛΕΓΧΟΥ ΧΡΟΝΙΣΜΟΥ ΠΡΟΠΟΡΕΙΑΣ/ΚΑΘΥΣΤΕΡΗΣΗΣ

Οι έλεγχοι χρονισμού προπορείας και καθυστέρησης εξασφαλίζουν ότι η ανάφλεξη συμβαίνει την κατάλληλη στιγμή κατά τη διάρκεια της διαδρομής συμπίεσης. Αυτοί οι έλεγχοι περιλαμβάνουν μηχανική προπορεία, προπορεία κενού, καθυστέρηση κενού, ηλεκτρονική προπορεία, ηλεκτρονική καθυστέρηση και ηλεκτρονική προπορεία/καθυστέρηση. Ανάλογα με τη μάρκα και το μοντέλο, ένα όχημα μπορεί να είναι εξοπλισμένο με μία μόνο συσκευή ελέγχου χρονισμού ή δύο ή περισσότερες συσκευές μπορούν να χρησιμοποιηθούν σε συνδυασμό.

ΣΗΜΕΙΩΣΗ: Οι διαδικασίες δοκιμής χρονισμού προπορείας και καθυστέρησης διαφέρουν ευρέως από όχημα σε όχημα. Οι ακόλουθες παράγραφοι παρέχουν γενικές διαδικασίες δοκιμής για τον έλεγχο της μηχανικής προπορείας, της μηχανικής/προπορείας κενού και της καθυστέρησης κενού. ΠΑΝΤΑ βεβαιωθείτε ότι ο αρχικός χρονισμός και το dwell (παραμονή) είναι σωστά πριν ελέγξετε το χρονισμό προπορείας/καθυστέρησης. ΠΑΝΤΑ ανατρέχετε στο εγχειρίδιο σέρβις για το όχημα υπό δοκιμή για να λάβετε τις κατάλληλες διαδικασίες και προδιαγραφές χρονισμού. ΤΗΡΗΣΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ.

Φυγοκεντρική/Μηχανική προπορεία

• Βεβαιωθείτε ότι το φως χρονισμού είναι σωστά συνδεδεμένο όπως περιγράφεται στην ενότητα ΣΥΝΔΕΣΗ ΦΩΤΟΣ ΧΡΟΝΙΣΜΟΥ.
• Βεβαιωθείτε ότι ο αρχικός χρονισμός είναι σωστός. Εάν είναι απαραίτητο, προετοιμάστε τον κινητήρα για έλεγχο χρονισμού προπορείας σύμφωνα με τις οδηγίες του κατασκευαστή.

1. Με το φως χρονισμού στραμμένο στα σημεία χρονισμού, σημειώστε τη θέση του περιστρεφόμενου σημείου χρονισμού σε σχέση με τον δείκτη αναφοράς. Η ένδειξη θα πρέπει να υποδεικνύει τον αρχικό χρονισμό σύμφωνα με τις προδιαγραφές του κατασκευαστή.
2. Ρυθμίστε την ταχύτητα του κινητήρα στις καθορισμένες στροφές ανά λεπτό για τη δοκιμή προπορείας.
3. Πατήστε το διακόπτη Function (F) (Λειτουργία) όπως απαιτείται για να επιλέξετε τη λειτουργία προπορείας. Η ένδειξη ADVANCE (Προπορεία) και το σύμβολο Advance Degree (Βαθμός προπορείας) θα εμφανιστούν όταν επιλεγεί η λειτουργία προπορείας. Η οθόνη LCD θα εμφανίσει "0" βαθμούς προπορείας και τις στροφές του κινητήρα.
4. Με το φως χρονισμού στραμμένο στα σημεία χρονισμού, πατήστε το διακόπτη Cylinder/Advance Increment (Κύλινδρος/Αύξηση προπορείας) όπως απαιτείται για να επαναφέρετε τα σημεία χρονισμού στον αρχικό χρονισμό ή σύμφωνα με τις οδηγίες του κατασκευαστή. Σημειώστε τους βαθμούς προπορείας στην οθόνη LCD και συγκρίνετε με τις προδιαγραφές του κατασκευαστή.
5. Σβήστε την ανάφλεξη και αποσυνδέστε το φως χρονισμού από τον κινητήρα.

Προπορεία κενού

• Βεβαιωθείτε ότι το φως χρονισμού είναι σωστά συνδεδεμένο όπως περιγράφεται στην ενότητα ΣΥΝΔΕΣΗ ΦΩΤΟΣ ΧΡΟΝΙΣΜΟΥ.
• Βεβαιωθείτε ότι ο αρχικός χρονισμός είναι σωστός. Εάν είναι απαραίτητο, προετοιμάστε τον κινητήρα για έλεγχο χρονισμού προπορείας σύμφωνα με τις οδηγίες του κατασκευαστή.
  ΣΗΜΕΙΩΣΗ: Απαιτείται μια αντλία κενού εξοπλισμένη με μανόμετρο κενού για να ελέγξετε την προπορεία κενού.

1. Με τον κινητήρα σβηστό, αποσυνδέστε το σωλήνα κενού από τη θύρα προπορείας κενού του διανομέα. βουλώστε το σωλήνα κενού.
2. Συνδέστε την αντλία κενού στη θύρα προπορείας κενού του διανομέα.
3. Ξεκινήστε και θέστε σε λειτουργία τον κινητήρα μέχρι να φτάσει στην κανονική θερμοκρασία λειτουργίας.
4. Πατήστε το διακόπτη Function (F) (Λειτουργία) όπως απαιτείται για να επιλέξετε τη λειτουργία προπορείας. Η ένδειξη ADVANCE (Προπορεία) και το σύμβολο Advance Degree (Βαθμός προπορείας) θα εμφανιστούν όταν επιλεγεί η λειτουργία προπορείας. Η οθόνη LCD θα εμφανίσει "0" βαθμούς προπορείας και τις στροφές του κινητήρα.
5. Με το φως χρονισμού στραμμένο στα σημεία χρονισμού, σημειώστε τη θέση του περιστρεφόμενου σημείου χρονισμού σε σχέση με τον δείκτη αναφοράς. Η ένδειξη θα πρέπει να υποδεικνύει τον αρχικό χρονισμό σύμφωνα με τις προδιαγραφές του κατασκευαστή.
6. Χρησιμοποιώντας την αντλία κενού, εφαρμόστε την καθορισμένη ποσότητα κενού στη θύρα κενού του διανομέα.
7. Με το φως χρονισμού στραμμένο στα σημεία χρονισμού, πατήστε το διακόπτη Cylinder/Advance Increment (Κύλινδρος/Αύξηση προπορείας) όπως απαιτείται για να επαναφέρετε τα σημεία χρονισμού στον αρχικό χρονισμό. Σημειώστε τους βαθμούς προπορείας στην οθόνη LCD και συγκρίνετε με τις προδιαγραφές του κατασκευαστή.
8. Σβήστε την ανάφλεξη και αποσυνδέστε το φως χρονισμού από τον κινητήρα. Ξεβουλώστε και επανασυνδέστε το σωλήνα κενού στη θύρα κενού του διανομέα.

Ηλεκτρονική προπορεία/καθυστέρηση

Ανατρέξτε στις οδηγίες του κατασκευαστή για τις διαδικασίες ελέγχου της ηλεκτρονικής προπορείας/καθυστέρησης. Για ορισμένα συστήματα, ενδέχεται να είναι απαραίτητο να ρυθμίσετε την οθόνη προπορείας του φωτός χρονισμού στο "0" και να διαβάσετε το χρονισμό από τα σημεία χρονισμού του οχήματος.

ΡΥΘΜΙΣΗ ΧΡΟΝΙΣΜΟΥ

Ανατρέξτε στο εγχειρίδιο σέρβις του οχήματος για τις διαδικασίες ρύθμισης του χρονισμού. ΜΗΝ ΠΡΟΣΠΑΘΗΣΕΤΕ ΝΑ ΡΥΘΜΙΣΕΤΕ ΤΟ ΧΡΟΝΙΣΜΟ ΧΩΡΙΣ ΤΙΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ΣΗΜΕΙΩΣΗ: Εάν η ένδειξη του φωτός χρονισμού καταστεί μη λειτουργική ή κλειδώσει κατά τη χρήση, αποσυνδέστε και επανασυνδέστε τον θετικό σφιγκτήρα της μπαταρίας του φωτός χρονισμού από την μπαταρία για να επαναφέρετε τη μονάδα.

Εάν το φως χρονισμού δεν λειτουργεί, κάντε τους ακόλουθους ελέγχους:

1. Βεβαιωθείτε ότι τα κλιπ της μπαταρίας είναι σταθερά συνδεδεμένα στους ακροδέκτες της μπαταρίας.
2. Βεβαιωθείτε ότι η πολικότητα του κλιπ της μπαταρίας είναι σωστή (κόκκινο κλιπ στον θετικό ακροδέκτη, μαύρο κλιπ στον αρνητικό ακροδέκτη).
3. Βεβαιωθείτε ότι οι άνω και κάτω πυρήνες φερρίτη του επαγωγικού κλιπ παραλαβής είναι καθαροί. Καθαρίστε το επαγωγικό κλιπ παραλαβής εάν είναι απαραίτητο.
4. Βεβαιωθείτε ότι το επαγωγικό κλιπ παραλαβής είναι σωστά συνδεδεμένο στο καλώδιο του μπουζί Νο. 1.
5. Βεβαιωθείτε ότι το μπουζί Νο. 1 λειτουργεί σωστά:
   • Συνδέστε το επαγωγικό κλιπ παραλαβής σε ένα άλλο καλώδιο μπουζί.
   • Εάν το φως χρονισμού αναβοσβήνει, επισκευάστε το μπουζί Νο. 1 πριν συνεχίσετε.

Συντήρηση

ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΕΠΑΓΩΓΙΚΟΥ ΚΛΙΠ ΠΑΡΑΛΑΒΗΣ

Η βρωμιά ή το γράσο στις εσωτερικές επιφάνειες του επαγωγικού κλιπ παραλαβής μπορεί να οδηγήσει σε ακανόνιστο αναβόσβημα ή κακή λειτουργία του φωτός χρονισμού. Καθαρίζετε περιοδικά τις επιφάνειες επαφής στο εσωτερικό του επαγωγικού κλιπ παραλαβής σκουπίζοντας με ένα μαλακό πανί.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΕΠΑΓΩΓΙΚΩΝ ΚΑΛΩΔΙΩΝ ΠΑΡΑΛΑΒΗΣ

Το φως χρονισμού είναι εξοπλισμένο με αποσπώμενα καλώδια που μπορούν να αποσυνδεθούν από το φως χρονισμού για εύκολη αποθήκευση μετά τη χρήση. Εάν τα καλώδια δοκιμής ή τα κλιπ υποστούν ζημιά, μπορείτε να προμηθευτείτε ένα ανταλλακτικό σετ από τον αντιπρόσωπό σας ή απευθείας από το κέντρο σέρβις.

Εγγύηση και Σέρβις

ΠΕΡΙΟΡΙΣΜΕΝΗ ΕΓΓΥΗΣΗ ΕΝΟΣ ΕΤΟΥΣ

Ο Κατασκευαστής εγγυάται στον αρχικό αγοραστή ότι αυτή η μονάδα είναι απαλλαγμένη από ελαττώματα στα υλικά και την κατασκευή υπό κανονική χρήση και συντήρηση για περίοδο ενός (1) έτους από την ημερομηνία της αρχικής αγοράς. Εάν η μονάδα αποτύχει εντός της περιόδου ενός (1) έτους, θα επισκευαστεί ή θα αντικατασταθεί, κατά την επιλογή του Κατασκευαστή, χωρίς χρέωση, όταν επιστραφεί προπληρωμένη στο Κέντρο Σέρβις με Απόδειξη Αγοράς. Για σέρβις, στείλτε μέσω U.P.S. (εάν είναι δυνατόν) προπληρωμένο στον Κατασκευαστή. Αφήστε 3-4 εβδομάδες για σέρβις/επισκευή.

ΔΙΑΔΙΚΑΣΙΕΣ ΣΕΡΒΙΣ

Εάν έχετε οποιεσδήποτε ερωτήσεις, επικοινωνήστε με το τοπικό σας κατάστημα, διανομέα ή το Κέντρο Σέρβις.

ΗΠΑ & Καναδάς: (800) 544-4124 (9:00-4:00, Δευτέρα-Παρασκευή PST)

Όλοι οι άλλοι: (714) 241-6802 (9:00-4:00, Δευτέρα-Παρασκευή PST)

FAX: (714) 432-7910 (24 ώρες)

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη INNOVA 5568 - INNOVA Pro Digital Timing Light (DIS) Εγχειρίδιο

Διαθέσιμες γλώσσες
