Socomec ATyS C25 - Οδηγός γρήγορης εκκίνησης ελεγκτή ATS
Περιεχόμενα
Τοποθέτηση
Τοποθέτηση σε ράγα DIN
- Τοποθέτηση (Mounting)
![Τοποθέτηση σε ράγα DIN]( "socomec - ATyS C25 - Τοποθέτηση σε ράγα DIN")
- Αφαίρεση (Unmounting)
![Αφαίρεση από ράγα DIN]( "socomec - ATyS C25 - Αφαίρεση από ράγα DIN")
Τοποθέτηση σε πόρτα (IP 40)
διαστάσεις σε mm.

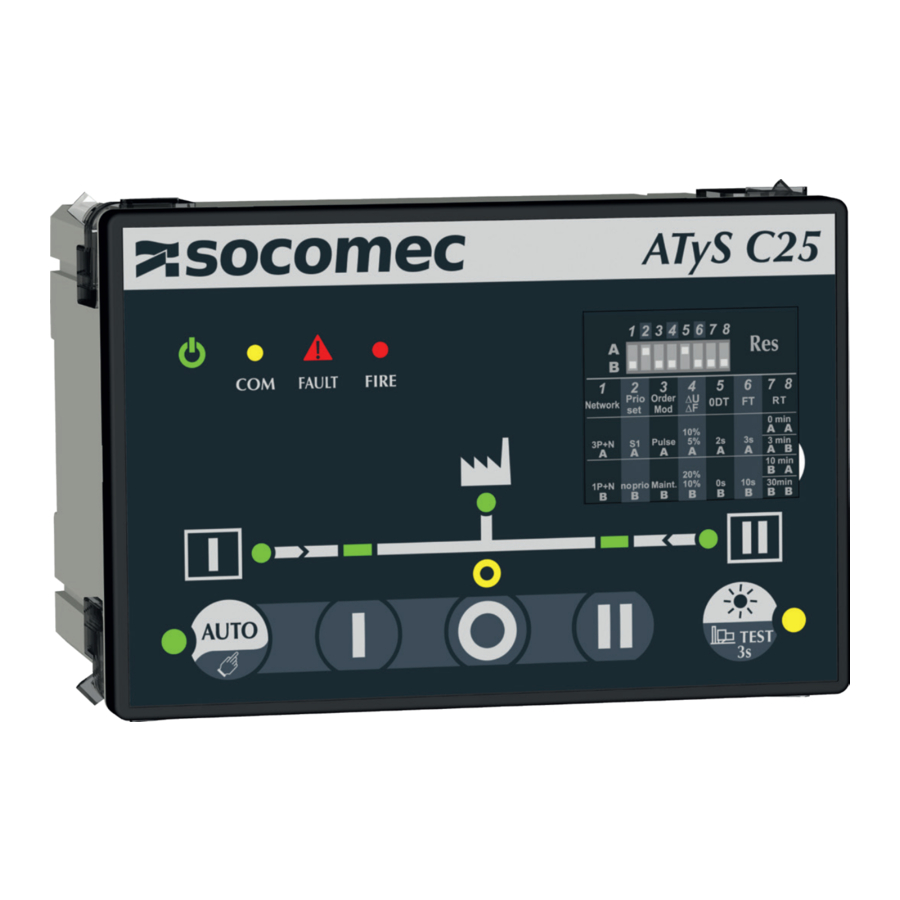

HMI
- Πληροφορίες διαθεσιμότητας πηγής 1 (Green fixed when source 1 is present and available and within threshold limits, green blinking when source 1 is present but outside of threshold limits, off when under 50VAC).
- Ένδειξη θέσης LED διακόπτη 1 (Green fixed when in position 1)
- Ένδειξη LED μηδενικής θέσης (Yellow when in position 0)
- Πληροφορίες παροχής φορτίου (Green fixed when load is supplied by an available source)
- Ενδείξεις θέσης LED διακόπτη 2 (Green fixed when in position 2).
- Πληροφορίες διαθεσιμότητας πηγής 2 (Green fixed when source 2 is present and available and within threshold limits, green blinking when source 2 is present but outside of threshold limits, off when under 50VAC).
- Ένδειξη Auto LED (Green fixed when in automatic, blinking when transfer is ongoing, off when in manual mode).
- Test LED (Yellow fixed when test on load is ongoing)
- Διακόπτες DIP διαμορφώσεων (Configurations dip switches) (δείτε ρυθμίσεις)
- Run LED (Green when product is powered)
- COM LED (yellow blinking when RS communications is ongoing).
- Fault LED (Red blinking – long blink when fault or inhibit is activated (63A/64A open), short blink when a dip switch parameter has been changed and needs validation).
- Fire (Red when fire input is activated)
Υστέρηση & Χρονόμετρα
Πρότυπα (Standards)
| IEC 60947-6-1* | IEC 61010-2-201 | IEC 61010-2-030 | GB/T 14048.11 appendix C | |
| Αίσθηση τάσης (Voltage Sensing) | 50-300Vac L/N 90-520Vac L/L' | |||
| Mesurement Cat. | CAT III | |||
| Συχνότητα (Frequency) | 50-60Hz | 50-60Hz | 50-60Hz | 50Hz |
| Overvoltage Cat. | III | III | III | |
| U imp | 4kV | 6kV** | ||
*When type tested with IEC 60947-6-1 RTSE
**Test level; Between SOURCES
Σύνδεση με ATyS
Διαστάσεις
διαστάσεις σε mm
Ρυθμίσεις
Το προϊόν πρέπει να είναι σε χειροκίνητη λειτουργία (LED 7 OFF) για αλλαγές διαμόρφωσης.
Μετά την αλλαγή των ρυθμίσεων του DIP switch, πατήστε το κουμπί RES για λίγο (<3s) για να επικυρώσετε.
| DIP Switch | ||
| A | Τριφασικό δίκτυο |
| B | Μονοφασικό δίκτυο | |
| A | Πηγή προτεραιότητας 1 |
| B | Χωρίς προτεραιότητα | |
| A | Λειτουργία ελέγχου λογικής ώθησης |
| B | Λειτουργία ελέγχου λογικής επαφής | |
| 4. ΔU/ΔF | A | Ρύθμιση υπέρτασης στο 10% της ονομαστικής τάσης / ρύθμιση υπερσυχνότητας 5% της ονομαστικής συχνότητας (η τιμή υστέρησης είναι 20% της ΔU/ΔF) |
| B | Ρύθμιση υπέρτασης στο 20% της ονομαστικής τάσης / ρύθμιση υπερσυχνότητας 10% της ονομαστικής συχνότητας (η τιμή υστέρησης είναι 20% της ΔU/ΔF) | |
| A | Χρόνος διακοπής παροχής φορτίου 2 δευτερολέπτων (0DT = 02 sec) |
| B | Χρόνος διακοπής παροχής φορτίου 0 δευτερολέπτων (0DT = 0 sec) | |
| A | Χρόνος αναμονής 3s πριν χαθεί η πηγή (Χρονόμετρο αποτυχίας = 3s) |
| B | Χρόνος αναμονής 10s πριν χαθεί η πηγή (Χρονόμετρο αποτυχίας = 10s) | |
| 7/8. RT | AA | Χρόνος αναμονής 0 λεπτών (3s) πριν επιστρέψει η πηγή (Χρονόμετρο επιστροφής = 0 λεπτά (3s)) |
| AB | Χρόνος αναμονής 3 λεπτών πριν επιστρέψει η πηγή (Χρονόμετρο επιστροφής = 3 λεπτά) | |
| BA | Χρόνος αναμονής 10 λεπτών πριν επιστρέψει η πηγή (Χρονόμετρο επιστροφής = 10 λεπτά) | |
| BB | Χρόνος αναμονής 30 λεπτών πριν χαθεί η πηγή επιστρέφει (Χρονόμετρο επιστροφής = 30 λεπτά) | |
Τεχνικά χαρακτηριστικά
| Ονομασία | Τερματικό | Περιγραφή | Χαρακτηριστικά |
| Έξοδοι σήματος ελέγχου (εντολές προς RTSE) | 14 | Εντολή Θέσης II | AC1 – Γενικής χρήσης – Ie: 5A, Ue: 250 V.a.c DC1 – Γενικής χρήσης – Ie: 5A, Ue: 30 V.d.c AC15 - Ie: 3A, Ue: 120 V.a.c AC15 - Ie: 1.5A, Ue: 240 V.a.c DC13 - Ie: 0.22A, Ue: 125 V.d.c DC13 - le: 0.11A, Ue: 250 V.d.c |
| 15 | Εντολή Θέσης I | ||
| 16 | Εντολή Θέσης 0 | ||
| 17 | Κοινό σημείο για έξοδο θέσης | ||
| RS485 | 35 | NC – Δεν είναι συνδεδεμένο | RS485 Απομονωμένος δίαυλος |
| 36 | Αρνητικό ηλεκτρόδιο | ||
| 37 | Θετικό ηλεκτρόδιο | ||
| Έξοδος γεννήτριας | 51 | Κοινό σημείο | |
| 52 | Κλειστό για να ξεκινήσει η γεννήτρια (κλειστό όταν ο ελεγκτής είναι απενεργοποιημένος) | AC1 – Γενικής χρήσης – Ie: 3A, Ue: 250 V.a.c DC1 – Γενικής χρήσης – Ie: 3A, Ue: 30 V.d.c AC15 - Ie 54/51: 3A 52/51: 1.5A Ue: 120 V.a.c AC15 - Ie 54/51: 1.5A 52/51: 0.75A Ue: 240 V.a.c DC13 - Ie 54/51: 0.22A 52/51: 0.22 A 125 V.d.c DC13 - Ie 54/51: 0.11A 52/51: 0.11 A 250 V.d.c | |
| 54 | Ανοιχτό για να ξεκινήσει η γεννήτρια | ||
| Είσοδος αναστολής ελεγκτή | 63A | Ο ελεγκτής αναστέλλεται όταν αυτό η επαφή είναι ανοιχτή | Μην χρησιμοποιείτε εξωτερική τάση - Τροφοδοσία από κοινό σημείο |
| 64A | |||
| Επιστροφή πληροφοριών από RTSE (Είσοδοι θέσης) | 70 | Κοινό σημείο για εισόδους θέσης | Μην χρησιμοποιείτε εξωτερική τάση - Τροφοδοσία από κοινό σημείο |
| 71 | Θέση I RTSE | ||
| 72 | Θέση II RTSE | ||
| 73 | Θέση 0 RTSE | ||
| Είσοδος πυρκαγιάς | F1 | Αρνητικό ηλεκτρόδιο των 24 V.d.c | 12-24 V.d.c |
| F2 | Θετικό ηλεκτρόδιο των 24 V.d.c | ||
| Προαιρετική βοηθητική παροχή 24V.d.c | 81 | Αρνητικό ηλεκτρόδιο των 24 V.d.c | 10-30 V.d.c (Βοηθητική παροχή για τον ελεγκτή, δεν τροφοδοτεί το RTSE) |
| 82 | Θετικό ηλεκτρόδιο των 24 V.d.c | ||
| Τάση πηγής 1 και 2 εισόδων | 103 | Πηγή 1 N | Εύρος ανίχνευσης: 90-520 V.a.c (ph-ph) 50-300 V.a.c (ph-n) 45-65 Hz Παροχή: 184-300 V.a.c* (ph-n) 45-65 Hz Μέγιστη κατανάλωση 10 W *200-300 V.a.c σε διατηρούμενη λειτουργία |
| 104 | Πηγή 1 L1 | ||
| 105 | Πηγή 1 L2 | ||
| 106 | Πηγή 1 L3 | ||
| 203 | Πηγή 2 N | ||
| 204 | Πηγή 2 L1 | ||
| 205 | Πηγή 2 L2 | ||
| 206 | Πηγή 2 L3 | ||
| Έξοδος DPS (τροφοδοσία RTSE) | 301 | Έξοδος φάσης | AC – Γενικής χρήσης – Ie: 6A, Ue: 250 V.a.c DC – Γενικής χρήσης – Ie: 6A, Ue: 30 V.d.c AC15 - Ie: 3A, Ue: 120 V.a.c AC15 - Ie: 1.5A, Ue: 240 V.a.c DC13 - Ie: 0.22A, Ue: 125 V.d.c DC13 - le: 0.11A,Ue: 250 V.d.c |
| 302 | Ουδέτερη έξοδος |
Συνδετήρες
Επισκόπηση συνδετήρων από πάνω
Επισκόπηση συνδετήρων από κάτω
ΕΠΙΚΟΙΝΩΝΙΑ ΕΤΑΙΡΙΚΗΣ ΕΔΡΑΣ: SOCOMEC SAS,
1-4 RUE DE WESTHOUSE,
67235 BENFELD, FRANCE
www.socomec.com
Για να κατεβάσετε, φυλλάδια, καταλόγους και τεχνικά εγχειρίδια
