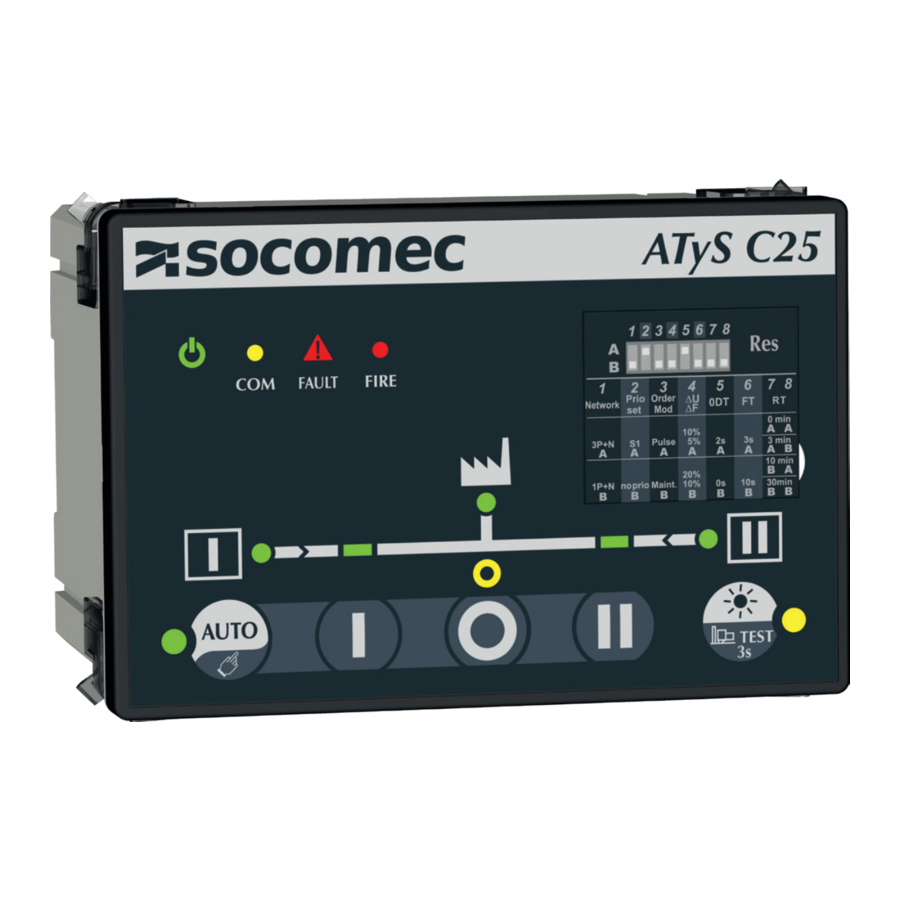

Socomec ATyS C25 - Vodnik za hiter začetek krmilnika ATS

Montaža

Montaža na DIN letev

  1. Montaža (Mounting)
    Montaža na DIN letev
  2. Demontaža (Unmounting)
    Demontaža z DIN letve

Montaža na vrata (IP 40)
dimenzije v mm.

Montaža na vrata (IP 40)

HMI

Pregled HMI

  1. Informacije o razpoložljivosti vira 1 (Zelena stalno sveti, ko je vir 1 prisoten in na voljo ter znotraj mejnih vrednosti, zelena utripa, ko je vir 1 prisoten, vendar zunaj mejnih vrednosti, ugasnjena, ko je pod 50VAC).
  2. LED indikacija položaja stikala 1 (Zelena stalno sveti, ko je v položaju 1)
  3. LED indikacija ničelnega položaja (Rumena, ko je v položaju 0)
  4. Informacije o napajanju bremena (Zelena stalno sveti, ko breme napaja razpoložljiv vir)
  5. LED indikacije položaja stikala 2 (Zelena stalno sveti, ko je v položaju 2).
  6. Informacije o razpoložljivosti vira 2 (Zelena stalno sveti, ko je vir 2 prisoten in na voljo ter znotraj mejnih vrednosti, zelena utripa, ko je vir 2 prisoten, vendar zunaj mejnih vrednosti, ugasnjena, ko je pod 50VAC).
  7. LED indikacija "Auto" (samodejno) (Zelena stalno sveti, ko je v samodejnem načinu, utripa, ko je prenos v teku, ugasnjena, ko je v ročnem načinu).
  8. Testna LED (Rumena stalno sveti, ko je test na bremenu v teku)
  9. Konfiguracijska DIP stikala (glejte nastavitve)
  10. LED "Run" (delovanje) (Zelena, ko je izdelek napajan)
  11. LED "COM" (rumena utripa, ko je komunikacija RS v teku).
  12. LED "Fault" (napaka) (Rdeča utripa – dolgo utripanje, ko je napaka ali je aktivirana inhibicija (63A/64A odprto), kratko utripanje, ko je bil spremenjen parameter DIP stikala in potrebuje potrditev).
  13. Požar (Rdeča, ko je aktiviran požarni vhod)

Histereza in časovniki

Histereza in časovniki

Standardi

IEC 60947-6-1* IEC 61010-2-201 IEC 61010-2-030 GB/T 14048.11 dodatek C
Zaznavanje napetosti 50-300Vac L/N
90-520Vac L/L'
Merilna kat. CAT III
Frekvenca 50-60Hz 50-60Hz 50-60Hz 50Hz
Kategorija prenapetosti III III III
U imp 4kV 6kV**

*Ko je tipsko testirano z IEC 60947-6-1 RTSE
**Raven testiranja; Med VIRI

Povezava z ATyS

Povezava z ATyS

Dimenzije

dimenzije v mm

Nastavitve

Nastavitve


Izdelek mora biti v ročnem načinu (LED 7 IZKLOPLJENA) za spremembe konfiguracije.

Po spremembi nastavitev DIP stikala na kratko pritisnite gumb RES (<3s), da potrdite.

DIP Stikalo
  1. Omrežje
A Trifazno omrežje
B Enofazno omrežje
  1. Prio Set
A Prioritetni vir 1
B Brez prioritete
  1. Order Mod
A Impulzna logika nadzornega načina
B Kontaktorska logika nadzornega načina
4. ΔU/ΔF A Nastavitev prenapetosti pri 10 % nazivne napetosti / nastavitev prekomerne frekvence 5 % nazivne frekvence (vrednost histereze je 20 % ΔU/ΔF)
B Nastavitev prenapetosti pri 20 % nazivne napetosti / nastavitev prekomerne frekvence 10 % nazivne frekvence (vrednost histereze je 20 % ΔU/ΔF)
  1. 0DT
A Čas izpada napajanja bremena 2 sekundi (0DT = 02 sek)
B Čas izpada napajanja bremena 0 sekund (0DT = 0 sek)
  1. FT
A Čakalna doba 3 s, preden se vir izgubi (časovnik napake = 3 s)
B Čakalna doba 10 s, preden se vir izgubi (časovnik napake = 10 s)
7/8. RT AA Čakalna doba 0 min (3 s), preden se vir vrne (časovnik za vrnitev = 0 min (3 s))
AB Čakalna doba 3 min, preden se vir vrne (časovnik za vrnitev = 3 min)
BA Čakalna doba 10 min, preden se vir vrne (časovnik za vrnitev = 10 min)
BB Čakalna doba 30 min, preden se vir izgubi vrne (časovnik za vrnitev = 30 min)

Tehnične značilnosti

Oznaka Priključek Opis Značilnosti

Izhodi krmilnega signala (ukazi za RTSE)
14 Ukaz za položaj II AC1 – Splošna uporaba – Ie: 5A, Ue: 250 V.a.c
DC1 – Splošna uporaba – Ie: 5A, Ue: 30 V.d.c
AC15 - Ie: 3A, Ue: 120 V.a.c AC15 - Ie: 1.5A, Ue: 240 V.a.c
DC13 - Ie: 0.22A, Ue: 125 V.d.c DC13 - le: 0.11A, Ue: 250 V.d.c
15 Ukaz za položaj I
16 Ukaz za položaj 0
17 Skupna točka za izhod položaja
RS485 35 NC – Ni priključeno RS485 Izolirano vodilo
36 Negativna elektroda
37 Pozitivna elektroda
Izhod generatorja 51 Skupna točka
52 Zaprto za zagon generatorja (zaprto, ko je krmilnik izklopljen) AC1 – Splošna uporaba – Ie: 3A, Ue: 250 V.a.c DC1 – Splošna uporaba – Ie: 3A, Ue: 30 V.d.c AC15 - Ie 54/51: 3A 52/51: 1.5A Ue: 120 V.a.c
AC15 - Ie 54/51: 1.5A 52/51: 0.75A Ue: 240 V.a.c DC13 - Ie 54/51: 0.22A 52/51: 0.22 A 125 V.d.c DC13 - Ie 54/51: 0.11A 52/51: 0.11 A 250 V.d.c
54 Odprto za zagon generatorja
Vhod za inhibicijo krmilnika 63A Krmilnik je inhibiran, ko je ta
kontakt odprt
Ne uporabljajte zunanje napetosti - Napajanje iz skupne točke
64A
Povratne informacije iz RTSE (vhodi položaja)
70 Skupna točka za vhode položaja Ne uporabljajte zunanje napetosti - Napajanje iz skupne točke
71 Položaj I RTSE
72 Položaj II RTSE
73 Položaj 0 RTSE
Požarni vhod F1 Negativna elektroda 24 V.d.c 12-24 V.d.c
F2 Pozitivna elektroda 24 V.d.c
Izbirno pomožno napajanje 24V.d.c 81 Negativna elektroda 24 V.d.c 10-30 V.d.c (Pomožno napajanje za krmilnik, ne napaja RTSE)
82 Pozitivna elektroda 24 V.d.c
Vir 1 in
2 napetosti vhodov
103 Vir 1 N Območje zaznavanja:
90-520 V.a.c (ph-ph) 50-300 V.a.c (ph-n)
45-65 Hz
Napajanje: 184-300 V.a.c* (ph-n)
45-65 Hz
Maksimalna poraba 10 W
*200-300 V.a.c v vzdrževanem načinu
104 Vir 1 L1
105 Vir 1 L2
106 Vir 1 L3
203 Vir 2 N
204 Vir 2 L1
205 Vir 2 L2
206 Vir 2 L3
DPS izhod (napajanje RTSE) 301 Fazni izhod AC – Splošna uporaba – Ie: 6A, Ue: 250 V.a.c DC – Splošna uporaba – Ie: 6A, Ue: 30 V.d.c
AC15 - Ie: 3A, Ue: 120 V.a.c AC15 - Ie: 1.5A, Ue: 240 V.a.c DC13 - Ie: 0.22A, Ue: 125 V.d.c DC13 - le: 0.11A,Ue: 250 V.d.c
302 Nevtralni izhod

Priključki

Pogled od zgoraj na priključkePogled od zgoraj na priključke

Pogled od spodaj na priključkePogled od spodaj na priključke
