Panduan Memulai Cepat Pengontrol ATS Socomec ATyS C25

Isi

Pemasangan

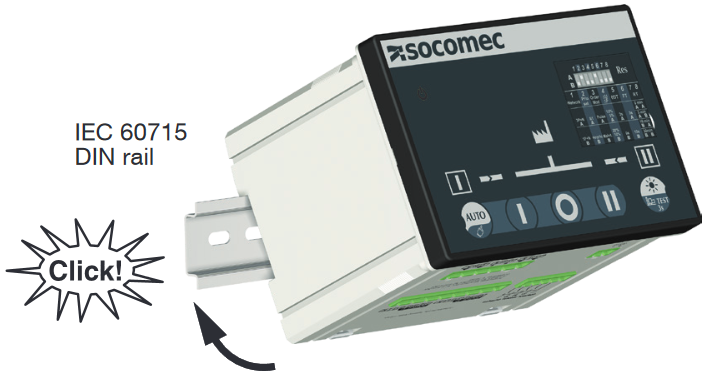

Pemasangan rel DIN

  1. Pemasangan
    Pemasangan rel DIN

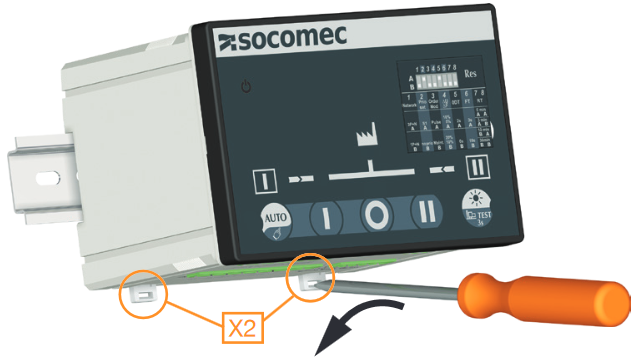

  2. Pelepasan
    Pelepasan rel DIN

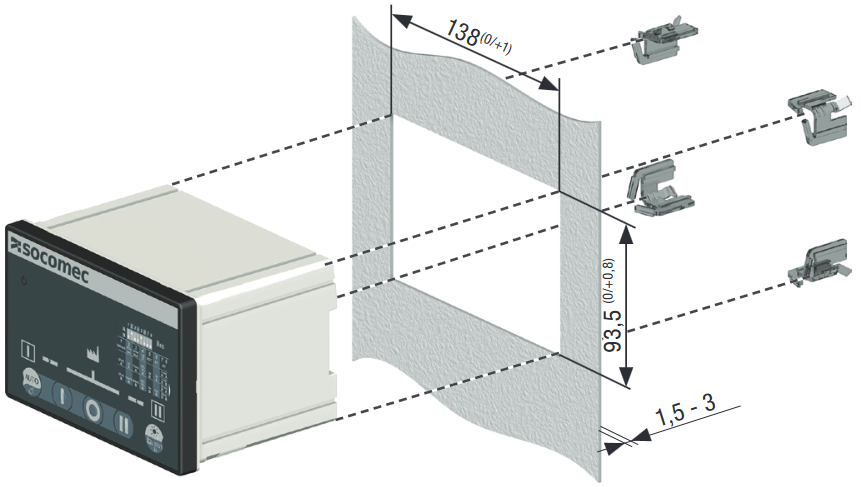

Pemasangan pintu (IP 40)
dimensi dalam mm.

Pemasangan pintu (IP 40)

HMI

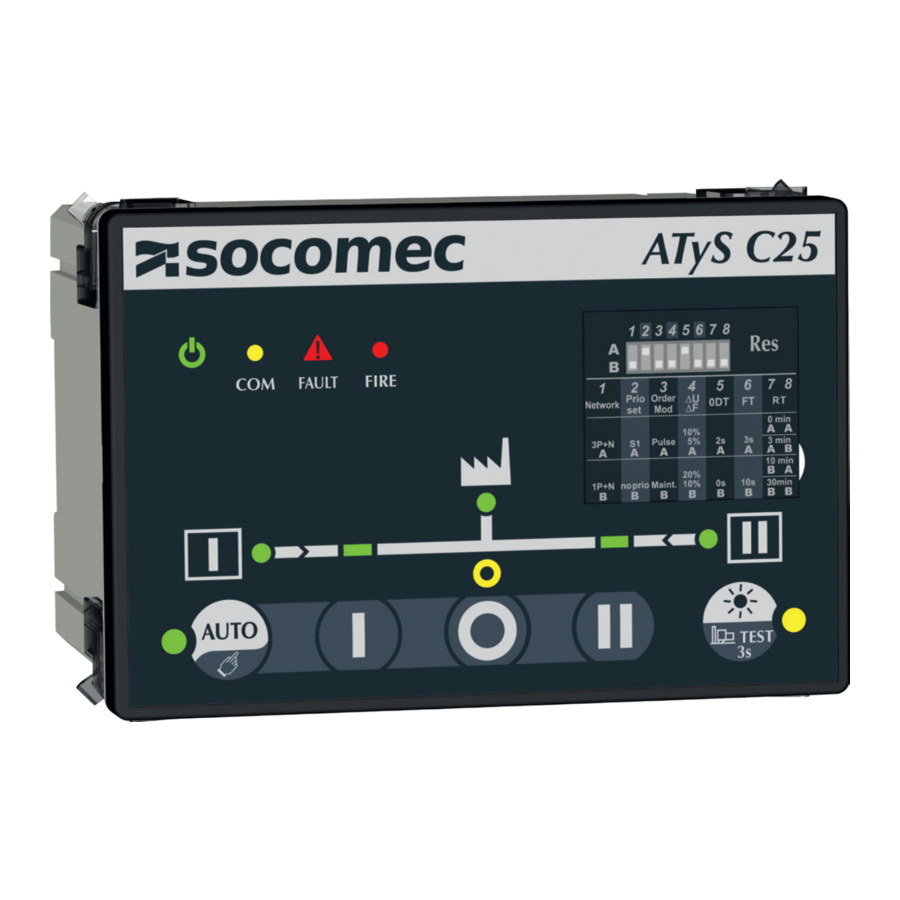

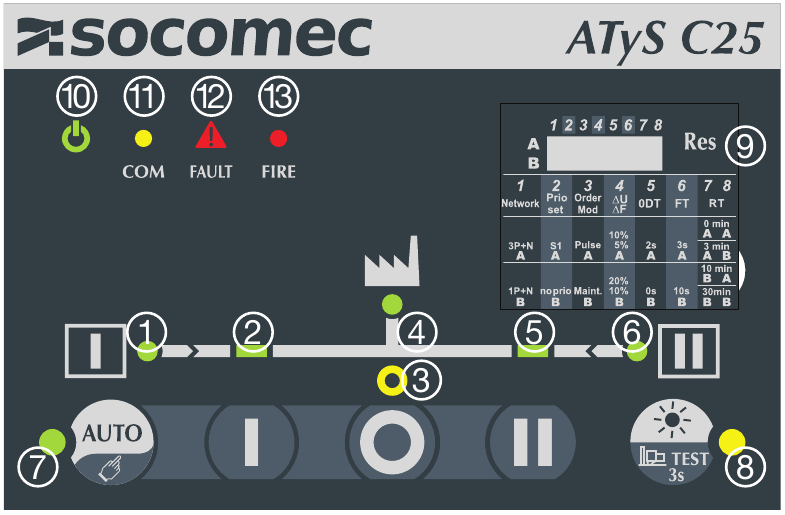

Ikhtisar HMI

  1. Informasi ketersediaan Sumber 1 (Hijau menyala jika sumber 1 ada dan tersedia serta dalam batas ambang, hijau berkedip jika sumber 1 ada tetapi di luar batas ambang, mati jika di bawah 50VAC).
  2. Indikasi posisi LED Sakelar 1 (Hijau menyala jika di posisi 1)
  3. Indikasi LED posisi nol (Kuning jika di posisi 0)
  4. Informasi suplai beban (Hijau menyala jika beban disuplai oleh sumber yang tersedia)
  5. Indikasi posisi LED Sakelar 2 (Hijau menyala jika di posisi 2).
  6. Informasi ketersediaan Sumber 2 (Hijau menyala jika sumber 2 ada dan tersedia serta dalam batas ambang, hijau berkedip jika sumber 2 ada tetapi di luar batas ambang, mati jika di bawah 50VAC).
  7. Indikasi LED Otomatis (Hijau menyala jika otomatis, berkedip jika transfer sedang berlangsung, mati jika dalam mode manual).
  8. LED Uji (Kuning menyala jika uji pada beban sedang berlangsung)
  9. Sakelar dip konfigurasi (lihat pengaturan)
  10. LED Jalankan (Hijau jika produk dinyalakan)
  11. LED COM (kuning berkedip saat komunikasi RS sedang berlangsung).
  12. LED Kesalahan (Merah berkedip – kedipan panjang saat kesalahan atau penghambatan diaktifkan (63A/64A terbuka), kedipan pendek saat parameter sakelar dip telah diubah dan memerlukan validasi).
  13. Api (Merah saat input api diaktifkan)

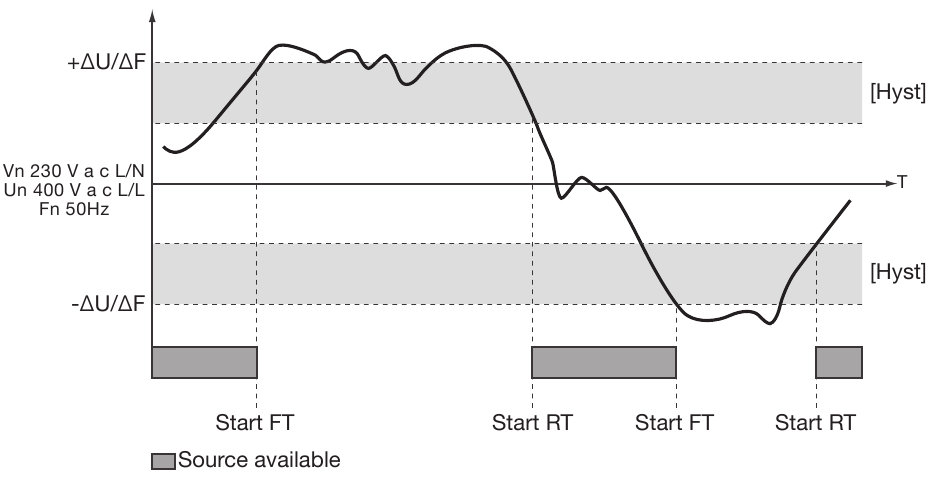

Histeresis & Pengatur Waktu

Histeresis & Pengatur Waktu

Standar

IEC 60947-6-1* IEC 61010-2-201 IEC 61010-2-030 GB/T 14048.11 appendix C
Pengindraan Voltase 50-300Vac L/N
90-520Vac L/L'
Kat. Pengukuran CAT III
Frekuensi 50-60Hz 50-60Hz 50-60Hz 50Hz
Kat. Tegangan Lebih III III III
U imp 4kV 6kV**

*Saat diuji jenis dengan IEC 60947-6-1 RTSE
**Tingkat pengujian; Antara SUMBER

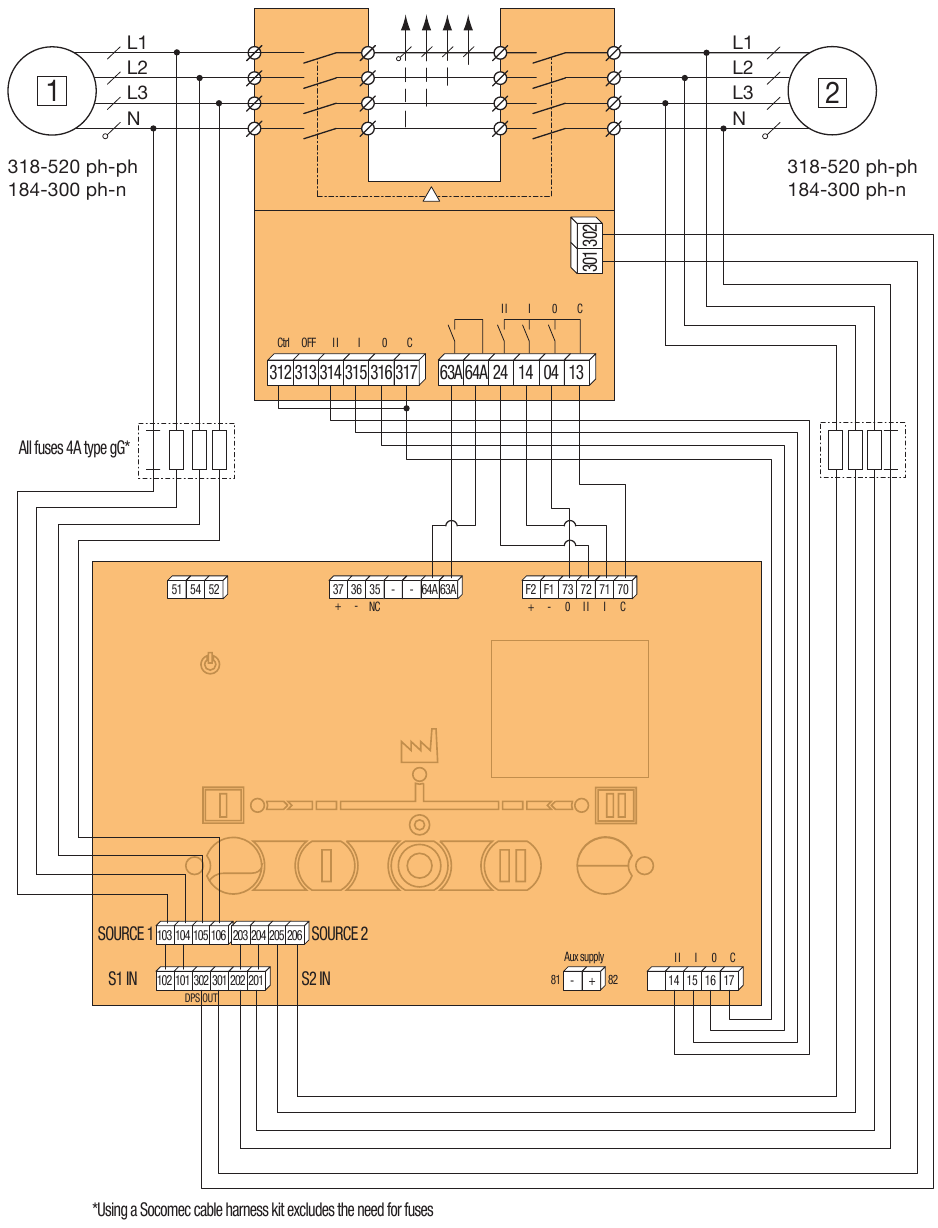

Koneksi dengan ATyS

Koneksi dengan ATyS

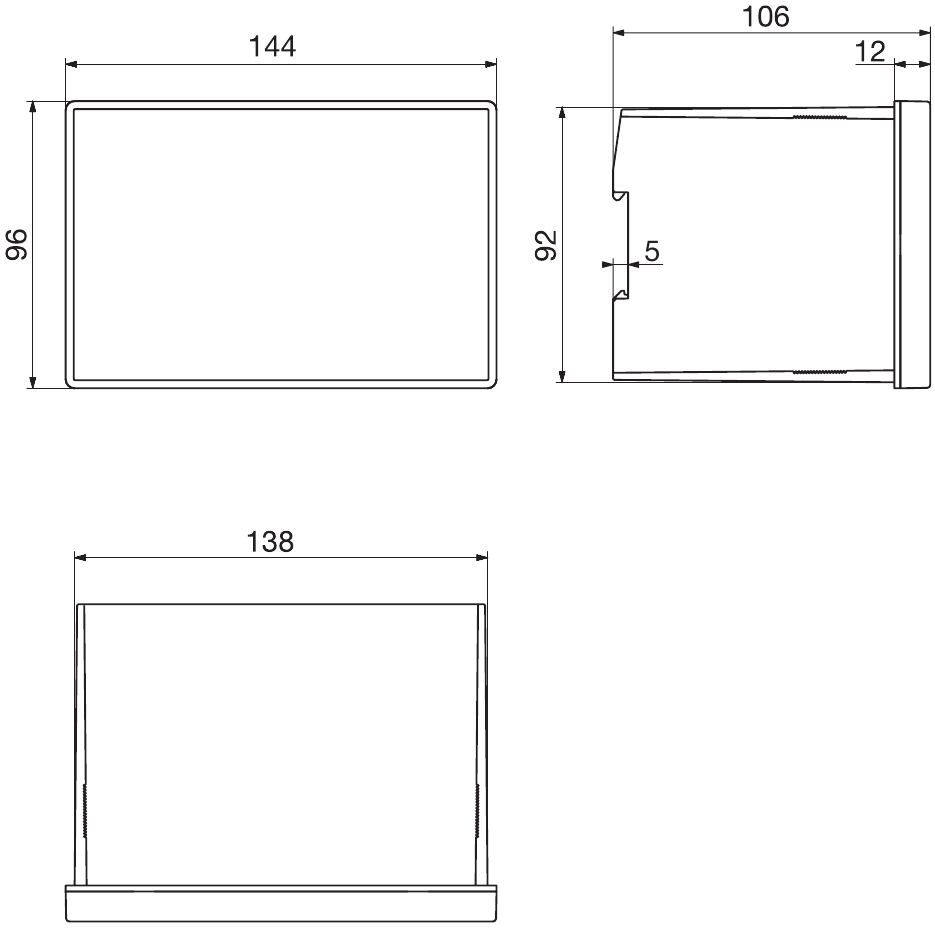

Dimensi

dimensi dalam mm

Pengaturan

Pengaturan


Produk harus dalam mode manual (LED 7 OFF) untuk perubahan konfigurasi.

Setelah mengubah pengaturan sakelar DIP, tekan tombol RES sebentar (<3s) untuk memvalidasi.

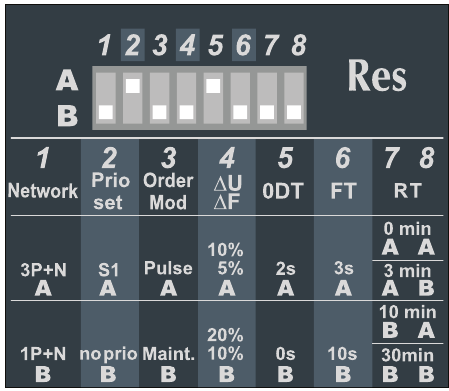

Sakelar DIP
  1. Jaringan
 A Jaringan tiga fase
B Jaringan fase tunggal
  1. Set Prio
 A Sumber prioritas 1
B Tanpa prioritas
  1. Mod Order
 A Logika impuls mode kontrol
B Logika kontaktor mode kontrol
4. ΔU/ΔF A Pengaturan tegangan berlebih pada 10% dari tegangan nominal / pengaturan frekuensi berlebih 5% dari frekuensi nominal (nilai histeresis adalah 20% dari ΔU/ΔF)
B Pengaturan tegangan berlebih pada 20% dari tegangan nominal / pengaturan frekuensi berlebih 10% dari frekuensi nominal (nilai histeresis adalah 20% dari ΔU/ΔF)
  1. 0DT
 A Waktu henti suplai beban 2 detik (0DT = 02 detik)
B Waktu henti suplai beban 0 detik (0DT = 0 detik)
  1. FT
 A Waktu tunggu 3 detik sebelum sumber hilang (Pewaktu gagal = 3 detik)
B Waktu tunggu 10 detik sebelum sumber hilang (Pewaktu gagal = 10 detik)
7/8. RT AA Waktu tunggu 0 menit (3 detik) sebelum sumber kembali (pewaktu kembali = 0 menit (3 detik))
AB Waktu tunggu 3 menit sebelum sumber kembali (pewaktu kembali = 3 menit)
BA Waktu tunggu 10 menit sebelum sumber kembali (pewaktu kembali = 10 menit)
BB Waktu tunggu 30 menit sebelum sumber hilang kembali (pewaktu kembali = 30 menit)

Karakteristik teknis

Penamaan Terminal Deskripsi Karakteristik

Output sinyal kontrol (perintah ke RTSE)		 14 Perintah Posisi II AC1 – Penggunaan umum – Ie: 5A, Ue: 250 V.a.c
DC1 – Penggunaan umum – Ie: 5A, Ue: 30 V.d.c
AC15 - Ie: 3A, Ue: 120 V.a.c AC15 - Ie: 1.5A, Ue: 240 V.a.c
DC13 - Ie: 0.22A, Ue: 125 V.d.c DC13 - le: 0.11A, Ue: 250 V.d.c
15 Perintah Posisi I
16 Perintah Posisi 0
17 Titik umum untuk output posisi
RS485 35 NC – Tidak terhubung Bus terisolasi RS485
36 Elektroda negatif
37 Elektroda positif
Output Genset 51 Titik umum
52 Tertutup untuk menghidupkan Genset (tertutup saat kontroler dimatikan) AC1 – Penggunaan umum – Ie: 3A, Ue: 250 V.a.c DC1 – Penggunaan umum – Ie: 3A, Ue: 30 V.d.c AC15 - Ie 54/51: 3A 52/51: 1.5A Ue: 120 V.a.c
AC15 - Ie 54/51: 1.5A 52/51: 0.75A Ue: 240 V.a.c DC13 - Ie 54/51: 0.22A 52/51: 0.22 A 125 V.d.c DC13 - Ie 54/51: 0.11A 52/51: 0.11 A 250 V.d.c
54 Terbuka untuk menghidupkan genset
Input penghambat kontroler 63A Kontroler dihambat ketika ini
kontak terbuka		 Jangan gunakan tegangan eksternal - Daya dari titik umum
64A
Pengembalian informasi dari RTSE (Input Posisi)
 70 Titik umum untuk input posisi Jangan gunakan tegangan eksternal - Daya dari titik umum
71 Posisi I RTSE
72 Posisi II RTSE
73 Posisi 0 RTSE
Input kebakaran F1 Elektroda negatif 24 V.d.c 12-24 V.d.c
F2 Elektroda positif 24 V.d.c
Suplai Aux opsional 24V.d.c 81 Elektroda negatif 24 V.d.c 10-30 V.d.c (Suplai tambahan untuk kontroler, tidak menyuplai RTSE)
82 Elektroda positif 24 V.d.c
Sumber 1 dan
2 tegangan input		 103 Sumber 1 N Rentang pendeteksian:
90-520 V.a.c (ph-ph) 50-300 V.a.c (ph-n)
45-65 Hz
Suplai: 184-300 V.a.c* (ph-n)
45-65 Hz
Konsumsi maks 10 W
*200-300 V.a.c dalam mode pemeliharaan
104 Sumber 1 L1
105 Sumber 1 L2
106 Sumber 1 L3
203 Sumber 2 N
204 Sumber 2 L1
205 Sumber 2 L2
206 Sumber 2 L3
Output DPS (suplai daya RTSE) 301 Output fase AC – Penggunaan umum – Ie: 6A, Ue: 250 V.a.c DC – Penggunaan umum – Ie: 6A, Ue: 30 V.d.c
AC15 - Ie: 3A, Ue: 120 V.a.c AC15 - Ie: 1.5A, Ue: 240 V.a.c DC13 - Ie: 0.22A, Ue: 125 V.d.c DC13 - le: 0.11A,Ue: 250 V.d.c
302 Output netral

Konektor

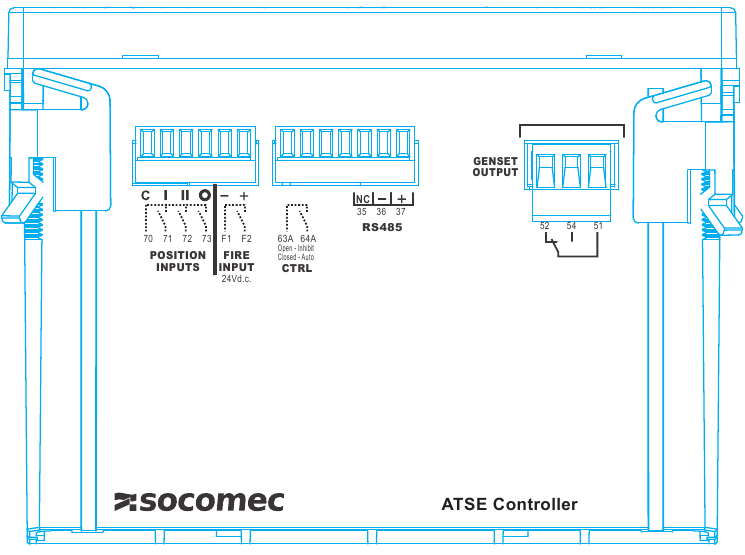

Tampilan atas konektor Tampilan atas konektor

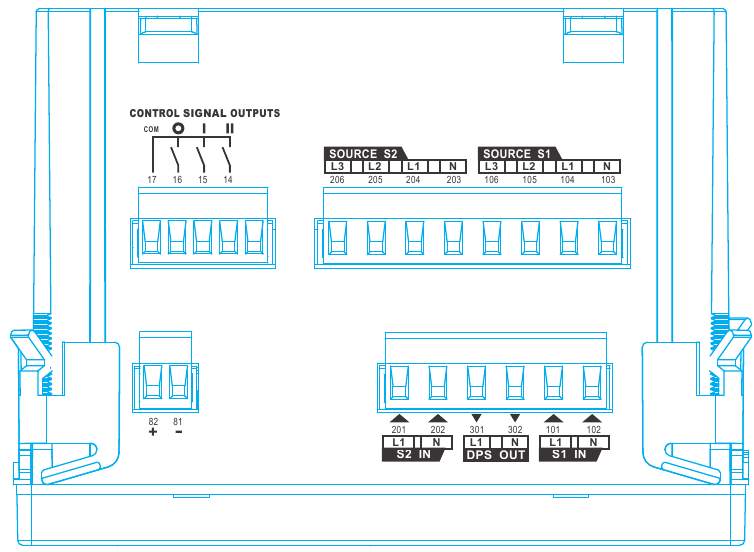

Tampilan bawah konektor Tampilan bawah konektor
