Socomec ATyS C25 - Przewodnik szybkiego startu kontrolera ATS
Zawartość
Montaż
Montaż na szynie DIN
- Montaż
![Montaż na szynie DIN]( "socomec - ATyS C25 - Montaż na szynie DIN")
- Demontaż
![Demontaż z szyny DIN]( "socomec - ATyS C25 - Demontaż z szyny DIN")
Montaż na drzwiach (IP 40)
wymiary w mm.

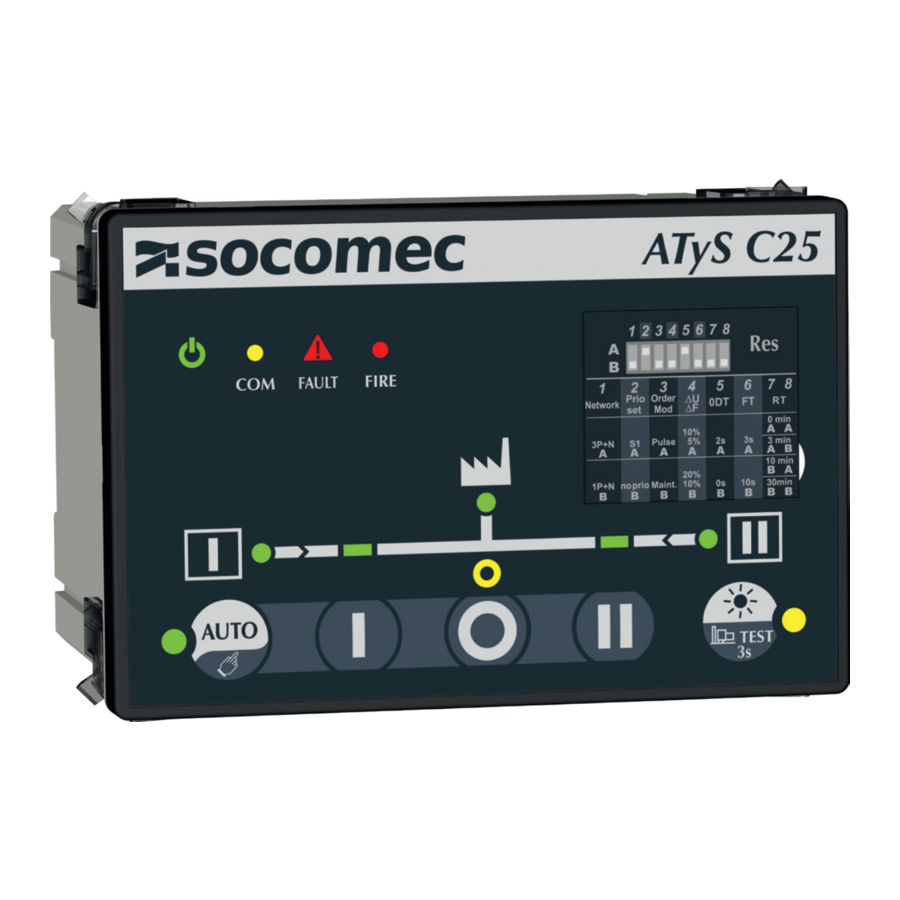

HMI
- Informacje o dostępności źródła 1 (Zielone światło ciągłe, gdy źródło 1 jest obecne i dostępne oraz w granicach progów, zielone migające, gdy źródło 1 jest obecne, ale poza granicami progów, wyłączone, gdy poniżej 50VAC).
- Wskaźnik pozycji przełącznika 1 LED (Zielone światło ciągłe, gdy w pozycji 1)
- Wskaźnik pozycji zerowej LED (Żółte, gdy w pozycji 0)
- Informacje o zasilaniu obciążenia (Zielone światło ciągłe, gdy obciążenie jest zasilane z dostępnego źródła)
- Wskaźniki pozycji przełącznika 2 LED (Zielone światło ciągłe, gdy w pozycji 2).
- Informacje o dostępności źródła 2 (Zielone światło ciągłe, gdy źródło 2 jest obecne i dostępne oraz w granicach progów, zielone migające, gdy źródło 2 jest obecne, ale poza granicami progów, wyłączone, gdy poniżej 50VAC).
- Wskaźnik LED "Auto" (Automatyczny) (Zielone światło ciągłe, gdy w trybie automatycznym, migające, gdy trwa przełączanie, wyłączone, gdy w trybie ręcznym).
- Dioda LED "Test" (Test) (Żółte światło ciągłe, gdy trwa test obciążenia)
- Konfiguracje przełączników DIP (patrz ustawienia)
- Dioda LED "Run" (Uruchomienie) (Zielone, gdy produkt jest zasilany)
- Dioda LED "COM" (Komunikacja) (żółte migające, gdy trwa komunikacja RS).
- Dioda LED "Fault" (Błąd) (Czerwone migające – długie mignięcie, gdy błąd lub blokada jest aktywna (63A/64A otwarte), krótkie mignięcie, gdy parametr przełącznika DIP został zmieniony i wymaga zatwierdzenia).
- "Fire" (Pożar) (Czerwone, gdy wejście pożarowe jest aktywne)
Histereza i Timery
Normy
| IEC 60947-6-1* | IEC 61010-2-201 | IEC 61010-2-030 | GB/T 14048.11 dodatek C | |
| Wykrywanie napięcia | 50-300Vac L/N 90-520Vac L/L' | |||
| Kategoria pomiaru | CAT III | |||
| Częstotliwość | 50-60Hz | 50-60Hz | 50-60Hz | 50Hz |
| Kategoria przepięciowa | III | III | III | |
| U imp | 4kV | 6kV** | ||
*Podczas testowania typu z IEC 60947-6-1 RTSE
**Poziom testu; Między ŹRÓDŁAMI
Połączenie z ATyS
Wymiary
wymiary w mm
Ustawienia
Produkt musi być w trybie ręcznym (LED 7 OFF) dla zmian konfiguracji.
Po zmianie ustawień przełącznika DIP naciśnij krótko przycisk RES (<3s), aby zatwierdzić.
| Przełącznik DIP | ||
| A | Sieć trójfazowa |
| B | Sieć jednofazowa | |
| A | Źródło priorytetowe 1 |
| B | Brak priorytetu | |
| A | Logika impulsowa trybu sterowania |
| B | Logika stycznika trybu sterowania | |
| 4. ΔU/ΔF | A | Ustawienie przepięcia na 10% napięcia nominalnego / ustawienie nadmiernej częstotliwości na 5% częstotliwości nominalnej (wartość histerezy wynosi 20% ΔU/ΔF) |
| B | Ustawienie przepięcia na 20% napięcia nominalnego / ustawienie nadmiernej częstotliwości na 10% częstotliwości nominalnej (wartość histerezy wynosi 20% ΔU/ΔF) | |
| A | Czas wyłączenia zasilania obciążenia 2 sekundy (0DT = 02 sek) |
| B | Czas wyłączenia zasilania obciążenia 0 sekund (0DT = 0 sek) | |
| A | Czas oczekiwania 3s przed utratą źródła (Fail timer = 3s) |
| B | Czas oczekiwania 10s przed utratą źródła (Fail timer = 10s) | |
| 7/8. RT | AA | Czas oczekiwania 0min (3s) przed powrotem źródła (return timer = 0min (3s)) |
| AB | Czas oczekiwania 3min przed powrotem źródła (return timer = 3min) | |
| BA | Czas oczekiwania 10min przed powrotem źródła (return timer = 10min) | |
| BB | Czas oczekiwania 30min przed powrotem źródła (return timer = 30min) | |
Charakterystyka techniczna
| Oznaczenie | Zacisk | Opis | Charakterystyka |
| Wyjścia sygnałów sterujących (polecenia do RTSE) | 14 | Polecenie pozycji II | AC1 – Użytek ogólny – Ie: 5A, Ue: 250 V.a.c DC1 – Użytek ogólny – Ie: 5A, Ue: 30 V.d.c AC15 - Ie: 3A, Ue: 120 V.a.c AC15 - Ie: 1.5A, Ue: 240 V.a.c DC13 - Ie: 0.22A, Ue: 125 V.d.c DC13 - le: 0.11A, Ue: 250 V.d.c |
| 15 | Polecenie pozycji I | ||
| 16 | Polecenie pozycji 0 | ||
| 17 | Punkt wspólny dla wyjścia pozycji | ||
| RS485 | 35 | NC – Nie podłączony | Izolowana magistrala RS485 |
| 36 | Elektroda ujemna | ||
| 37 | Elektroda dodatnia | ||
| Wyjście agregatu prądotwórczego | 51 | Punkt wspólny | |
| 52 | Zamknięte, aby uruchomić agregat prądotwórczy (zamknięte, gdy sterownik jest wyłączony) | AC1 – Użytek ogólny – Ie: 3A, Ue: 250 V.a.c DC1 – Użytek ogólny – Ie: 3A, Ue: 30 V.d.c AC15 - Ie 54/51: 3A 52/51: 1.5A Ue: 120 V.a.c AC15 - Ie 54/51: 1.5A 52/51: 0.75A Ue: 240 V.a.c DC13 - Ie 54/51: 0.22A 52/51: 0.22 A 125 V.d.c DC13 - Ie 54/51: 0.11A 52/51: 0.11 A 250 V.d.c | |
| 54 | Otwarte, aby uruchomić agregat prądotwórczy | ||
| Wejście blokujące sterownik | 63A | Sterownik jest zablokowany, gdy ten styk jest otwarty | Nie używaj napięcia zewnętrznego - Zasilanie z punktu wspólnego |
| 64A | |||
| Zwrot informacji z RTSE (wejścia pozycji) | 70 | Punkt wspólny dla wejść pozycji | Nie używaj napięcia zewnętrznego - Zasilanie z punktu wspólnego |
| 71 | Pozycja I RTSE | ||
| 72 | Pozycja II RTSE | ||
| 73 | Pozycja 0 RTSE | ||
| Wejście pożarowe | F1 | Elektroda ujemna 24 V.d.c | 12-24 V.d.c |
| F2 | Elektroda dodatnia 24 V.d.c | ||
| Opcjonalne zasilanie pomocnicze 24V.d.c | 81 | Elektroda ujemna 24 V.d.c | 10-30 V.d.c (Zasilanie pomocnicze dla sterownika, nie zasila RTSE) |
| 82 | Elektroda dodatnia 24 V.d.c | ||
| Źródło 1 i 2 napięcia wejścia | 103 | Źródło 1 N | Zakres wykrywania: 90-520 V.a.c (ph-ph) 50-300 V.a.c (ph-n) 45-65 Hz Zasilanie: 184-300 V.a.c* (ph-n) 45-65 Hz Maksymalny pobór mocy 10 W *200-300 V.a.c w trybie podtrzymywanym |
| 104 | Źródło 1 L1 | ||
| 105 | Źródło 1 L2 | ||
| 106 | Źródło 1 L3 | ||
| 203 | Źródło 2 N | ||
| 204 | Źródło 2 L1 | ||
| 205 | Źródło 2 L2 | ||
| 206 | Źródło 2 L3 | ||
| Wyjście DPS (zasilanie RTSE) | 301 | Wyjście fazowe | AC – Użytek ogólny – Ie: 6A, Ue: 250 V.a.c DC – Użytek ogólny – Ie: 6A, Ue: 30 V.d.c AC15 - Ie: 3A, Ue: 120 V.a.c AC15 - Ie: 1.5A, Ue: 240 V.a.c DC13 - Ie: 0.22A, Ue: 125 V.d.c DC13 - le: 0.11A,Ue: 250 V.d.c |
| 302 | Wyjście neutralne |
Złącza
Widok z góry złączy
Widok z dołu złączy
