Guía de inicio rápido del controlador ATS Socomec ATyS C25
Contenidos
Montaje
Montaje en carril DIN
- Montaje
![Montaje en carril DIN]( "socomec - ATyS C25 - DIN rail mounting")
- Desmontaje
![Desmontaje en carril DIN]( "socomec - ATyS C25 - DIN rail unmounting")
Montaje en puerta (IP 40)
dimensiones en mm.

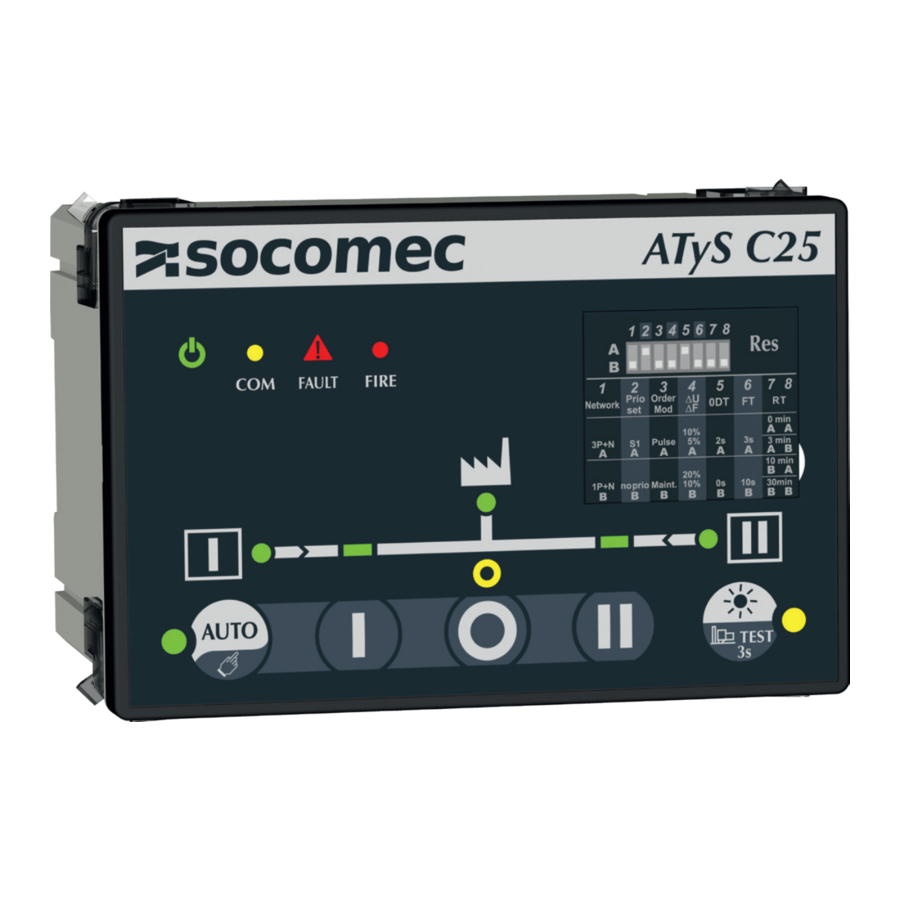

HMI
- Información de disponibilidad de la fuente 1 (verde fijo cuando la fuente 1 está presente y disponible y dentro de los límites de umbral, verde parpadeando cuando la fuente 1 está presente pero fuera de los límites de umbral, apagado cuando está por debajo de 50 VCA).
- Indicación LED de la posición del interruptor 1 (verde fijo cuando está en la posición 1)
- Indicación LED de la posición cero (amarillo cuando está en la posición 0)
- Información de carga suministrada (verde fijo cuando la carga es suministrada por una fuente disponible)
- Indicaciones LED de la posición del interruptor 2 (verde fijo cuando está en la posición 2).
- Información de disponibilidad de la fuente 2 (verde fijo cuando la fuente 2 está presente y disponible y dentro de los límites de umbral, verde parpadeando cuando la fuente 2 está presente pero fuera de los límites de umbral, apagado cuando está por debajo de 50 VCA).
- Indicación LED automática (verde fijo cuando está en automático, parpadeando cuando la transferencia está en curso, apagado cuando está en modo manual).
- LED de prueba (amarillo fijo cuando la prueba en carga está en curso)
- Interruptores DIP de configuración (ver configuración)
- LED de funcionamiento (verde cuando el producto está encendido)
- LED COM (amarillo parpadeando cuando la comunicación RS está en curso).
- LED de falla (rojo parpadeando: parpadeo largo cuando la falla o la inhibición están activadas (63A/64A abierto), parpadeo corto cuando se ha cambiado un parámetro del interruptor DIP y necesita validación).
- Fuego (rojo cuando la entrada de fuego está activada)
Histéresis y temporizadores
Estándares
| IEC 60947-6-1* | IEC 61010-2-201 | IEC 61010-2-030 | GB/T 14048.11 appendix C | |
| Detección de voltaje | 50-300Vac L/N 90-520Vac L/L' | |||
| Cat. de medición | CAT III | |||
| Frecuencia | 50-60Hz | 50-60Hz | 50-60Hz | 50Hz |
| Cat. de sobrevoltaje | III | III | III | |
| U imp | 4kV | 6kV** | ||
*Cuando se prueba el tipo con IEC 60947-6-1 RTSE
**Nivel de prueba; Entre FUENTES
Conexión con ATyS
Dimensiones
dimensiones en mm
Ajustes
El producto debe estar en modo manual (LED 7 OFF) para realizar cambios en la configuración.
Después de cambiar la configuración del interruptor DIP, presione brevemente el botón RES (<3s) para validar.
| Interruptor DIP | ||
| A | Red trifásica |
| B | Red monofásica | |
| A | Fuente 1 de prioridad |
| B | Sin prioridad | |
| A | Lógica de impulso del modo de control |
| B | Lógica de contactor del modo de control | |
| 4. ΔU/ΔF | A | Ajuste de sobretensión al 10% de la tensión nominal / ajuste de sobrefrecuencia al 5% de la frecuencia nominal (el valor de histéresis es el 20% de ΔU/ΔF) |
| B | Ajuste de sobretensión al 20% de la tensión nominal / ajuste de sobrefrecuencia al 10% de la frecuencia nominal (el valor de histéresis es el 20% de ΔU/ΔF) | |
| A | Tiempo de inactividad del suministro de carga de 2 segundos (0DT = 02 segundos) |
| B | Tiempo de inactividad del suministro de carga de 0 segundos (0DT = 0 segundos) | |
| A | Tiempo de espera de 3 segundos antes de que se pierda la fuente (temporizador de fallo = 3 segundos) |
| B | Tiempo de espera de 10 segundos antes de que se pierda la fuente (temporizador de fallo = 10 segundos) | |
| 7/8. RT | AA | Tiempo de espera de 0 minutos (3 segundos) antes de que regrese la fuente (temporizador de retorno = 0 minutos (3 segundos)) |
| AB | Tiempo de espera de 3 minutos antes de que regrese la fuente (temporizador de retorno = 3 minutos) | |
| BA | Tiempo de espera de 10 minutos antes de que regrese la fuente (temporizador de retorno = 10 minutos) | |
| BB | Tiempo de espera de 30 minutos antes de que se pierda el retorno de la fuente (temporizador de retorno = 30 minutos) | |
Características técnicas
| Denominación | Terminal | Descripción | Características |
| Salidas de señal de control (órdenes al RTSE) | 14 | Orden de Posición II | AC1 – Uso general – Ie: 5A, Ue: 250 V.a.c DC1 – Uso general – Ie: 5A, Ue: 30 V.d.c AC15 - Ie: 3A, Ue: 120 V.a.c AC15 - Ie: 1.5A, Ue: 240 V.a.c DC13 - Ie: 0.22A, Ue: 125 V.d.c DC13 - le: 0.11A, Ue: 250 V.d.c |
| 15 | Orden de Posición I | ||
| 16 | Orden de Posición 0 | ||
| 17 | Punto común para la salida de posición | ||
| RS485 | 35 | NC – No conectado | Bus aislado RS485 |
| 36 | Electrodo negativo | ||
| 37 | Electrodo positivo | ||
| Salida del grupo electrógeno | 51 | Punto común | |
| 52 | Cerrado para arrancar el grupo electrógeno (cerrado cuando el controlador está apagado) | AC1 – Uso general – Ie: 3A, Ue: 250 V.a.c DC1 – Uso general – Ie: 3A, Ue: 30 V.d.c AC15 - Ie 54/51: 3A 52/51: 1.5A Ue: 120 V.a.c AC15 - Ie 54/51: 1.5A 52/51: 0.75A Ue: 240 V.a.c DC13 - Ie 54/51: 0.22A 52/51: 0.22 A 125 V.d.c DC13 - Ie 54/51: 0.11A 52/51: 0.11 A 250 V.d.c | |
| 54 | Abierto para arrancar el grupo electrógeno | ||
| Entrada de inhibición del controlador | 63A | El controlador se inhibe cuando este contacto está abierto | No utilice voltaje externo - Alimentación desde el punto común |
| 64A | |||
| Retorno de información desde RTSE (Entradas de posición) | 70 | Punto común para las entradas de posición | No utilice voltaje externo - Alimentación desde el punto común |
| 71 | Posición I RTSE | ||
| 72 | Posición II RTSE | ||
| 73 | Posición 0 RTSE | ||
| Entrada de incendio | F1 | Electrodo negativo de los 24 V.d.c | 12-24 V.d.c |
| F2 | Electrodo positivo de los 24 V.d.c | ||
| Suministro auxiliar opcional 24V.d.c | 81 | Electrodo negativo de los 24 V.d.c | 10-30 V.d.c (Suministro auxiliar para el controlador, no suministra RTSE) |
| 82 | Electrodo positivo de los 24 V.d.c | ||
| Fuente 1 y 2 voltaje entradas | 103 | Fuente 1 N | Rango de detección: 90-520 V.a.c (ph-ph) 50-300 V.a.c (ph-n) 45-65 Hz Suministro: 184-300 V.a.c* (ph-n) 45-65 Hz Consumo máximo 10 W *200-300 V.a.c en modo mantenido |
| 104 | Fuente 1 L1 | ||
| 105 | Fuente 1 L2 | ||
| 106 | Fuente 1 L3 | ||
| 203 | Fuente 2 N | ||
| 204 | Fuente 2 L1 | ||
| 205 | Fuente 2 L2 | ||
| 206 | Fuente 2 L3 | ||
| Salida DPS (Fuente de alimentación RTSE) | 301 | Salida de fase | AC – Uso general – Ie: 6A, Ue: 250 V.a.c DC – Uso general – Ie: 6A, Ue: 30 V.d.c AC15 - Ie: 3A, Ue: 120 V.a.c AC15 - Ie: 1.5A, Ue: 240 V.a.c DC13 - Ie: 0.22A, Ue: 125 V.d.c DC13 - le: 0.11A,Ue: 250 V.d.c |
| 302 | Salida neutral |
Conectores
Vista superior de los conectores
Vista inferior de los conectores
