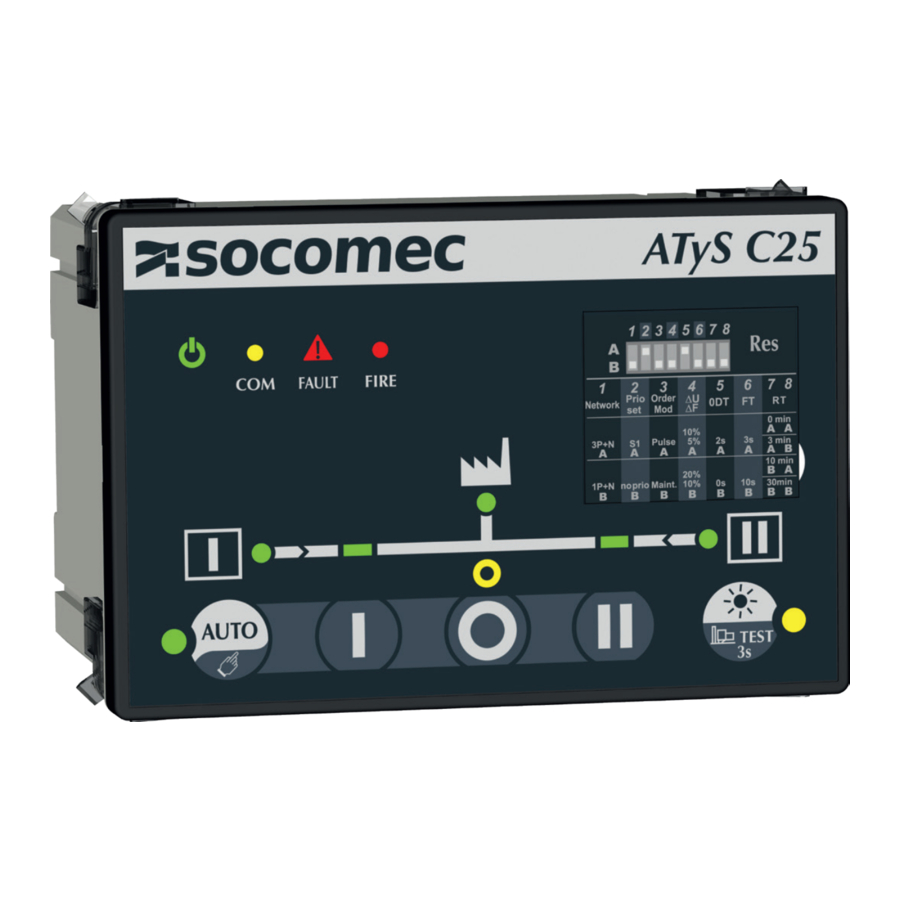

Socomec ATyS C25 - Vodič za brzi početak rada s ATS kontrolerom

Sadržaj

Montaža

Montaža na DIN šinu

  1. Montaža
    Montaža na DIN šinu
  2. Demontaža
    Demontaža s DIN šine

Montaža na vrata (IP 40)
dimenzije u mm.

Montaža na vrata (IP 40)

HMI

Pregled HMI-a

  1. Informacije o dostupnosti izvora 1 (Zeleno svjetlo stalno svijetli kada je izvor 1 prisutan i dostupan unutar graničnih vrijednosti, zeleno svjetlo treperi kada je izvor 1 prisutan, ali izvan graničnih vrijednosti, isključeno kada je ispod 50VAC).
  2. LED indikacija položaja sklopke 1 (Zeleno svjetlo stalno svijetli kada je u položaju 1)
  3. LED indikacija nultog položaja (Žuto svjetlo svijetli kada je u položaju 0)
  4. Informacije o napajanju opterećenja (Zeleno svjetlo stalno svijetli kada se opterećenje napaja iz dostupnog izvora)
  5. LED indikacije položaja sklopke 2 (Zeleno svjetlo stalno svijetli kada je u položaju 2).
  6. Informacije o dostupnosti izvora 2 (Zeleno svjetlo stalno svijetli kada je izvor 2 prisutan i dostupan unutar graničnih vrijednosti, zeleno svjetlo treperi kada je izvor 2 prisutan, ali izvan graničnih vrijednosti, isključeno kada je ispod 50VAC).
  7. LED indikacija automatskog rada (Zeleno svjetlo stalno svijetli kada je u automatskom načinu rada, treperi tijekom prijenosa, isključeno kada je u ručnom načinu rada).
  8. Test LED (Žuto svjetlo stalno svijetli kada je test opterećenja u tijeku)
  9. Konfiguracijski preklopnici (vidi postavke)
  10. Run LED (Zeleno svjetlo svijetli kada je proizvod napajan)
  11. COM LED (žuto svjetlo treperi kada je RS komunikacija u tijeku).
  12. Fault LED (Crveno svjetlo treperi – dugo treptanje kada je aktivirana greška ili inhibicija (63A/64A otvoreno), kratko treptanje kada je promijenjen parametar DIP sklopke i potrebno ga je potvrditi).
  13. Fire (Crveno svjetlo svijetli kada je aktiviran protupožarni ulaz)

Histereza & Vremenski prekidači

Histereza & Vremenski prekidači

Standardi

IEC 60947-6-1* IEC 61010-2-201 IEC 61010-2-030 GB/T 14048.11 dodatak C
Očitavanje napona 50-300Vac L/N
90-520Vac L/L'
Mjerna kategorija CAT III
Frekvencija 50-60Hz 50-60Hz 50-60Hz 50Hz
Kategorija prenapona III III III
U imp 4kV 6kV**

*Kada je tipski testiran s IEC 60947-6-1 RTSE
**Razina testiranja; Između IZVORA

Povezivanje s ATyS-om

Povezivanje s ATyS-om

Dimenzije

dimenzije u mm

Postavke

Postavke


Proizvod mora biti u ručnom načinu rada (LED 7 OFF) za promjene konfiguracije.

Nakon promjene postavki DIP sklopke, kratko pritisnite tipku RES (<3s) za potvrdu.

DIP sklopka
  1. Mreža
 A Trofazna mreža
B Jednofazna mreža
  1. Prio Set (Postavljanje prioriteta)
 A Izvor 1 s prioritetom
B Bez prioriteta
  1. Order Mod (Način rada narudžbe)
 A Upravljački način rada impulsne logike
B Upravljački način rada kontaktorske logike
4. ΔU/ΔF A Postavka prenapona na 10% nominalnog napona / postavka prekomjerne frekvencije 5% nominalne frekvencije (vrijednost histereze je 20% od ΔU/ΔF)
B Postavka prenapona na 20% nominalnog napona / postavka prekomjerne frekvencije 10% nominalne frekvencije (vrijednost histereze je 20% od ΔU/ΔF)
  1. 0DT
 A Vrijeme prekida napajanja tereta od 2 sekunde (0DT = 02 sek)
B Vrijeme prekida napajanja tereta od 0 sekundi (0DT = 0 sek)
  1. FT
 A Vrijeme čekanja od 3s prije nego što se izvor izgubi (Fail timer = 3s)
B Vrijeme čekanja od 10s prije nego što se izvor izgubi (Fail timer = 10s)
7/8. RT AA Vrijeme čekanja od 0min (3s) prije nego što se izvor vrati (retrun timer = 0min (3s))
AB Vrijeme čekanja od 3min prije nego što se izvor vrati (retrun timer = 3min)
BA Vrijeme čekanja od 10min prije nego što se izvor vrati (retrun timer = 10min)
BB Vrijeme čekanja od 30min prije nego što se izvor izgubi (retrun timer = 30min)

Tehničke karakteristike

Naziv (Denomination) Terminal Opis (Description) Karakteristike (Characteristics)

Izlazi upravljačkog signala (nalozi za RTSE)		 14 Nalog za poziciju II AC1 – Opća upotreba – Ie: 5A, Ue: 250 V.a.c
DC1 – Opća upotreba – Ie: 5A, Ue: 30 V.d.c
AC15 - Ie: 3A, Ue: 120 V.a.c AC15 - Ie: 1.5A, Ue: 240 V.a.c
DC13 - Ie: 0.22A, Ue: 125 V.d.c DC13 - le: 0.11A, Ue: 250 V.d.c
15 Nalog za poziciju I
16 Nalog za poziciju 0
17 Zajednička točka za izlaz pozicije
RS485 35 NC – Nije spojeno RS485 Izolirana sabirnica
36 Negativna elektroda
37 Pozitivna elektroda
Izlaz generatora 51 Zajednička točka
52 Zatvoreno za pokretanje generatora (zatvoreno kada je kontroler isključen) AC1 – Opća upotreba – Ie: 3A, Ue: 250 V.a.c DC1 – Opća upotreba – Ie: 3A, Ue: 30 V.d.c AC15 - Ie 54/51: 3A 52/51: 1.5A Ue: 120 V.a.c
AC15 - Ie 54/51: 1.5A 52/51: 0.75A Ue: 240 V.a.c DC13 - Ie 54/51: 0.22A 52/51: 0.22 A 125 V.d.c DC13 - Ie 54/51: 0.11A 52/51: 0.11 A 250 V.d.c
54 Otvoreno za pokretanje generatora
Ulaz za inhibiciju kontrolera 63A Kontroler je inhibiran kada je ovaj
kontakt otvoren		 Ne koristite vanjski napon - Napajanje iz zajedničke točke
64A
Povrat informacija od RTSE (ulazi pozicije)
 70 Zajednička točka za ulaze pozicije Ne koristite vanjski napon - Napajanje iz zajedničke točke
71 Pozicija I RTSE
72 Pozicija II RTSE
73 Pozicija 0 RTSE
Vatrogasni ulaz F1 Negativna elektroda 24 V.d.c 12-24 V.d.c
F2 Pozitivna elektroda 24 V.d.c
Dodatno pomoćno napajanje 24V.d.c 81 Negativna elektroda 24 V.d.c 10-30 V.d.c (Pomoćno napajanje za kontroler, ne napaja RTSE)
82 Pozitivna elektroda 24 V.d.c
Izvor 1 i
2 napona ulazi		 103 Izvor 1 N Raspon osjetljivosti:
90-520 V.a.c (ph-ph) 50-300 V.a.c (ph-n)
45-65 Hz
Napajanje: 184-300 V.a.c* (ph-n)
45-65 Hz
Maksimalna potrošnja 10 W
*200-300 V.a.c u održavanom načinu rada
104 Izvor 1 L1
105 Izvor 1 L2
106 Izvor 1 L3
203 Izvor 2 N
204 Izvor 2 L1
205 Izvor 2 L2
206 Izvor 2 L3
DPS izlaz (napajanje RTSE) 301 Fazni izlaz AC – Opća upotreba – Ie: 6A, Ue: 250 V.a.c DC – Opća upotreba – Ie: 6A, Ue: 30 V.d.c
AC15 - Ie: 3A, Ue: 120 V.a.c AC15 - Ie: 1.5A, Ue: 240 V.a.c DC13 - Ie: 0.22A, Ue: 125 V.d.c DC13 - le: 0.11A,Ue: 250 V.d.c
302 Neutralni izlaz

Konektori

Pogled odozgo na konektore Pogled odozgo na konektore

Pogled odozdo na konektore Pogled odozdo na konektore

KONTAKT ZA SJEDIŠTE TVRTKE: SOCOMEC SAS,
1-4 RUE DE WESTHOUSE,
67235 BENFELD, FRANCUSKA
www.socomec.com
