Manual del switch Gigabit Ethernet Planet IGS-500T, IGS-510TF
Contenido del paquete
En la siguiente sección, el término "Switch Industrial Gigabit Ethernet" se refiere al IGS-500T o al IGS-510TF.
Abra la caja del Switch Industrial Gigabit Ethernet y desempaquételo con cuidado. La caja debe contener los siguientes elementos:
| Switch Industrial Gigabit Ethernet x 1 | Manual del usuario x 1 | Kit de montaje en pared x 1 |
 |  |  |
| Kit de riel DIN x 1 | Tapones antipolvo RJ45 | Tapón antipolvo SFP x 1 (solo IGS-510TF) |
 |  IGS-500T x 5 IGS-510TF x 4 |  |
Si falta alguno de estos elementos o está dañado, póngase en contacto con su distribuidor inmediatamente; si es posible, conserve la caja, incluido el material de embalaje original, y utilícelos de nuevo para volver a embalar el producto en caso de que sea necesario devolverlo para su reparación.
Especificaciones del producto
| Modelo | IGS-500T | IGS-510TF | |
| Especificaciones de hardware | |||
| Puertos de cobre | 5 10/100/1000BASE-T Puertos RJ45 auto-MDI/MDI-X | 4 10/100/1000BASE-T Puertos RJ45 auto-MDI/MDI-X | |
| Ranura SFP | -- | 1 1000BASE-SX/LX/ Interfaz BX SFP compatible con 100BASE-FX SFP | |
| Conector | Bloque de terminales extraíble de 6 pines Pin 1/2 para alimentación 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación 2 | Bloque de terminales extraíble de 4 pines Pin 1/2 para alimentación 1; Pin 3/4 para alimentación 2 | |
| Alarma | Una salida de relé para fallo de alimentación. Capacidad de transporte de corriente del relé de alarma: 1A@DC 24V | -- | |
| Requisitos de alimentación | 12~48V DC, alimentación redundante con función de protección contra polaridad inversa, soporte de alimentación de 24V AC | 9~48V DC, alimentación redundante con función de protección contra polaridad inversa, soporte de alimentación de 24V AC | |
| Consumo de energía (carga completa de Ethernet) | Máx. 3,6 vatios/12,28BTU | Máx. 4,3 vatios/14,67BTU | |
| Dimensiones (An x Pr x Al) | 30 x 70 x 104 mm | ||
| Peso | 252g | 270g | |
| Carcasa | Carcasa metálica IP30 | ||
| Instalación | Kit de riel DIN y kit de montaje en pared | ||
| Protección ESD | 6KV | ||
| Protección EFT | 6KV | ||
| Especificaciones del switch | |||
| Arquitectura del switch | Almacenamiento y reenvío | ||
| Matriz de switch | 10Gbps | ||
| Rendimiento (paquetes por segundo) | 7.4Mpps@64bytes | ||
| Tabla de direcciones | 4K entradas | ||
| Memoria búfer | Memoria búfer en chip de 1M bits | ||
| Trama gigante | 9Kbytes | ||
| Control de flujo | Contrapresión para half-duplex Trama de pausa IEEE 802.3x para full-duplex | ||
| Conformidad con las normas | |||
| Cumplimiento normativo | FCC Parte 15 Clase A, CE | ||
| Pruebas de estabilidad | IEC 60068-2-32 (caída libre) IEC 60068-2-27 (choque) IEC 60068-2-6 (vibración) | ||
| Cumplimiento de normas | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3az Gigabit SX/LX (solo IGS-510TF) IEEE 802.3x Control de flujo Full-Duplex IEEE 802.3az Ethernet de eficiencia energética (EEE) IEEE 802.1p Clase de servicio | ||
| Entorno | |||
| Temperatura | Funcionamiento: -40~75 grados C Almacenamiento: -40~75 grados C | ||
| Humedad | Funcionamiento: 5~90% (sin condensación) Almacenamiento: 5~90% (sin condensación) | ||
Introducción al hardware

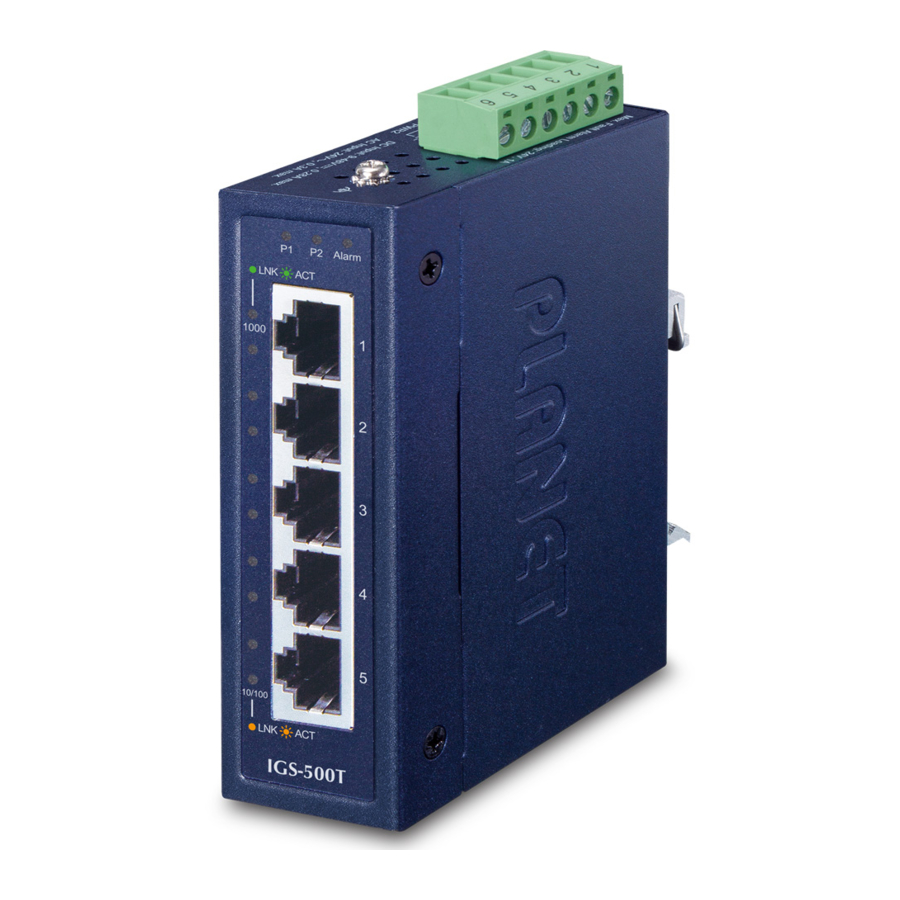

Panel frontal del switch
Los paneles frontales de los switches industriales Gigabit Ethernet constan de interfaces Ethernet e indicadores LED.
- Vista frontal
![Vista frontal]( "Planet - IGS-500T - Vista frontal")
Definición de los LED
| LED | Color | Función |
| P1 | Verde | Se ilumina para indicar que la entrada de alimentación 1 tiene alimentación. |
| P2 | Verde | Se ilumina para indicar que la entrada de alimentación 2 tiene alimentación. |
| Fault (Fallo) | Rojo | Se ilumina para indicar que la alimentación 1 o la alimentación 2 han fallado. (Solo para IGS-500T) |
| 1000 LNK/ACT | Verde | Se ilumina para indicar que el puerto está funcionando a velocidad de 1000Mbps y se ha establecido correctamente. |
| Parpadea para indicar que el switch está enviando o recibiendo activamente datos a través de ese puerto. | ||
| 100 LNK/ACT | Ámbar | Se ilumina para indicar que el puerto está funcionando a una velocidad de 10/100Mbps y se ha establecido correctamente. |
| Parpadea para indicar que el switch está enviando o recibiendo activamente datos a través de ese puerto. |
Panel superior del switch
Los paneles superiores de los switches industriales Gigabit Ethernet constan de un conector de bloque de terminales dentro de dos entradas de alimentación.
Cableado de las entradas de alimentación
El conector de bloque de terminales en el panel superior del switch industrial Gigabit Ethernet se utiliza para dos entradas de alimentación redundantes de CC. Siga los pasos que se indican a continuación para insertar el cable de alimentación.
Al realizar cualquiera de los procedimientos, como insertar los cables o apretar los tornillos de la abrazadera de cables, asegúrese de que la alimentación esté apagada (OFF) para evitar descargas eléctricas.
[IGS-500T]
- Inserte los cables de alimentación de CC positivos y negativos en los contactos 1 y 2 para POWER 1 (ALIMENTACIÓN 1), o en los contactos 5 y 6 para POWER 2 (ALIMENTACIÓN 2).
![Cableado de las entradas de alimentación - Paso 1]( "Planet - IGS-500T - Cableado de las entradas de alimentación - Paso 1")
- Apriete los tornillos de la abrazadera de cables para evitar que los cables se aflojen.
![Cableado de las entradas de alimentación - Paso 2]( "Planet - IGS-500T - Cableado de las entradas de alimentación - Paso 2")
[IGS-510TF]
- Inserte los cables de alimentación de CC positivos y negativos en los contactos 1 y 2 para POWER 1 (ALIMENTACIÓN 1), o en los contactos 3 y 4 para POWER 2 (ALIMENTACIÓN 2).
![Cableado de las entradas de alimentación - Paso 3]( "Planet - IGS-500T - Cableado de las entradas de alimentación - Paso 3")
- Apriete los tornillos de la abrazadera de cables para evitar que los cables se aflojen.
![Cableado de las entradas de alimentación - Paso 4]( "Planet - IGS-500T - Cableado de las entradas de alimentación - Paso 4")
El calibre del cable para el bloque de terminales debe estar en el rango entre 12 y 24 AWG.
- El rango de entrada de alimentación es de 12V ~ 48V DC para IGS- 500T, 9 ~ 48V DC para IGS-510TF y admite 24V AC.
- Utilice una entrada de alimentación cuando utilice 24V AC.
Cableado del contacto de alarma de fallo (solo IGS-500T)
Los contactos de alarma de fallo se encuentran en el centro del conector de bloque de terminales, como se muestra en la siguiente imagen. Al insertar los cables, el switch industrial Gigabit Ethernet detectará el estado de fallo del fallo de alimentación y, a continuación, formará un circuito abierto. La siguiente ilustración muestra un ejemplo de aplicación para el cableado de los contactos de alarma de fallo.
(Los contactos de alarma de fallo están energizados (CERRADOS) para el funcionamiento normal y se ABRIRÁN cuando se produzca un fallo)
- El calibre del cable para el bloque de terminales debe estar en el rango entre 12 y 24 AWG.
- El circuito del relé de alarma acepta hasta 24V DC, 1A.
Conexión a tierra del dispositivo
Los usuarios DEBEN completar el cableado de conexión a tierra con el dispositivo; de lo contrario, un rayo repentino podría causar daños fatales al dispositivo.
LOS DAÑOS POR DESCARGAS ELECTROSTÁTICAS (RAYOS) NO ESTÁN CUBIERTOS POR LA GARANTÍA.
Instalación
Esta sección le guía en la instalación del switch industrial Gigabit Ethernet en el riel DIN y en la pared. Lea este capítulo completamente antes de continuar.
Las siguientes imágenes muestran cómo instalar el dispositivo. Sin embargo, el dispositivo en la imagen no es IGS-500T o IGS-510TF.
Instalación de montaje en riel DIN
Montaje de la placa de montaje en pared
Montaje de la placa de montaje en pared lateral (solo IGS-510TF)
Debe utilizar los tornillos suministrados con los soportes de montaje en pared. Los daños causados a las piezas por el uso de tornillos incorrectos invalidarán su garantía.
Diagrama de tres vistas
El diagrama de tres vistas del switch industrial Gigabit Ethernet consta de varios puertos RJ45 10/100/1000BASE-T con detección automática y un bloque de terminales extraíble. Los indicadores LED también se encuentran en el panel frontal.
- IGS-500T
![Diagrama de tres vistas - Parte 1]( "Planet - IGS-500T - Diagrama de tres vistas - Parte 1")
- IGS-510TF
![Diagrama de tres vistas - Parte 2]( "Planet - IGS-500T - Diagrama de tres vistas - Parte 2")
Atención al cliente
Puede consultar primero nuestras preguntas frecuentes (FAQ) en línea en el sitio web de PLANET para comprobar si puede resolver su problema. Si necesita más información de soporte, póngase en contacto con el equipo de soporte de switches de PLANET.
Preguntas frecuentes (FAQ) en línea de PLANET: http://www.planet.com.tw/en/support/faq
Dirección de correo electrónico del equipo de soporte de switches:
support@planet.com.tw
Copyright © PLANET Technology Corp. 2019.
El contenido está sujeto a revisión sin previo aviso.
PLANET es una marca registrada de PLANET Technology Corp.
Todas las demás marcas comerciales pertenecen a sus respectivos propietarios.
