Planet IGS-500T, IGS-510TF - Manuali i Switch-it Gigabyt Ethernet
Përmbajtja e paketës
Në seksionin vijues, termi "Industrial Gigabit Ethernet Switch" (Ndërprerësi Industrial Gigabit Ethernet) nënkupton IGS-500T ose IGS-510TF.
Hapni kutinë e Industrial Gigabit Ethernet Switch (Ndërprerësit Industrial Gigabit Ethernet) dhe shpaketojeni me kujdes. Kutia duhet të përmbajë artikujt e mëposhtëm:
| Industrial Gigabit Ethernet Switch x 1 (Ndërprerës Industrial Gigabit Ethernet x 1) | User's Manual x 1 (Manuali i përdoruesit x 1) | Wall-mount Kit x 1 (Kompleti për montim në mur x 1) |
 |  |  |
| DIN-rail Kit x 1 (Kompleti i shinës DIN x 1) | RJ45 Dust Caps (Mbulesa pluhuri RJ45) | SFP Dust Cap x 1 (Mbulesë pluhuri SFP x 1) (Vetëm IGS-510TF) |
 |  IGS-500T x 5 IGS-510TF x 4 |  |
Nëse ndonjë prej këtyre mungon ose është dëmtuar, ju lutemi kontaktoni menjëherë shitësin tuaj; nëse është e mundur, mbajeni kartonin duke përfshirë materialin origjinal të paketimit dhe përdorni përsëri për të ripaketuar produktin në rast se ka nevojë të na e ktheni për riparim.
Specifikimet e produktit
| Model | IGS-500T | IGS-510TF | |
| Specifikimet e harduerit | |||
| Porte bakri | 5 10/100/1000BASE-T Porte RJ45 auto-MDI/MDI-X | 4 10/100/1000BASE-T Porte RJ45 auto-MDI/MDI-X | |
| Fole SFP | -- | 1 1000BASE-SX/LX/ Ndërfaqe BX SFP e pajtueshme me 100BASE-FX SFP | |
| Lidhës | Bllok terminali i lëvizshëm me 6 kunja Kunja 1/2 për Energjinë 1; Kunja 3/4 për alarm defekti; Kunja 5/6 për Energjinë 2 | Bllok terminali i lëvizshëm me 4 kunja Kunja 1/2 për Energjinë 1; Kunja 3/4 për Energjinë 2 | |
| Alarm | Një dalje rele për dështim të energjisë. Aftësia e bartjes së rrymës së releut të alarmit: 1A@DC 24V | -- | |
| Kërkesat e energjisë | 12~48V DC, energji e tepërt me funksion mbrojtjeje nga polariteti i kundërt, mbështetje e energjisë 24V AC | 9~48V DC, energji e tepërt me funksion mbrojtjeje nga polariteti i kundërt, mbështetje e energjisë 24V AC | |
| Konsumi i energjisë (Ngarkesë e plotë Ethernet) | Maks. 3.6 vat/12.28BTU | Maks. 4.3 vat/14.67BTU | |
| Përmasat (G x D x L) | 30 x 70 x 104 mm | ||
| Pesha | 252g | 270g | |
| Kasa | Kasa metalike IP30 | ||
| Instalimi | Kompleti i shinës DIN dhe kompleti për montim në mur | ||
| Mbrojtja ESD | 6KV | ||
| Mbrojtja EFT | 6KV | ||
| Specifikimet e Switch-it | |||
| Arkitektura e Switch-it | Ruaj dhe Përparo | ||
| Struktura e Switch-it | 10Gbps | ||
| Përshkueshmëria (paketë për sekondë) | 7.4Mpps@64bytes | ||
| Tabela e adresave | 4K hyrje | ||
| Memoria buferike | 1M bit memorie buferike në çip | ||
| Jumbo Frame | 9Kbytes | ||
| Kontrolli i rrjedhës | Presion i kundërt për gjysmë dupleks Kuadri i pushimit IEEE 802.3x për dupleks të plotë | ||
| Pajtueshmëria me standardet | |||
| Pajtueshmëria rregullatore | FCC Pjesa 15 Klasa A, CE | ||
| Testimi i qëndrueshmërisë | IEC 60068-2-32 (rënie e lirë) IEC 60068-2-27 (goditje) IEC 60068-2-6 (dridhje) | ||
| Pajtueshmëria me standardet | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3az Gigabit SX/LX (vetëm IGS-510TF) IEEE 802.3x Kontrolli i rrjedhës me dupleks të plotë IEEE 802.3az Ethernet me efikasitet energjie (EEE) IEEE 802.1p Klasa e shërbimit | ||
| Mjedisi | |||
| Temperatura | Funksionimi: -40~75 gradë C Magazinimi: -40~75 gradë C | ||
| Lagështia | Funksionimi: 5~90% (pa kondensim) Magazinimi: 5~90% (pa kondensim) | ||
Prezantimi i harduerit

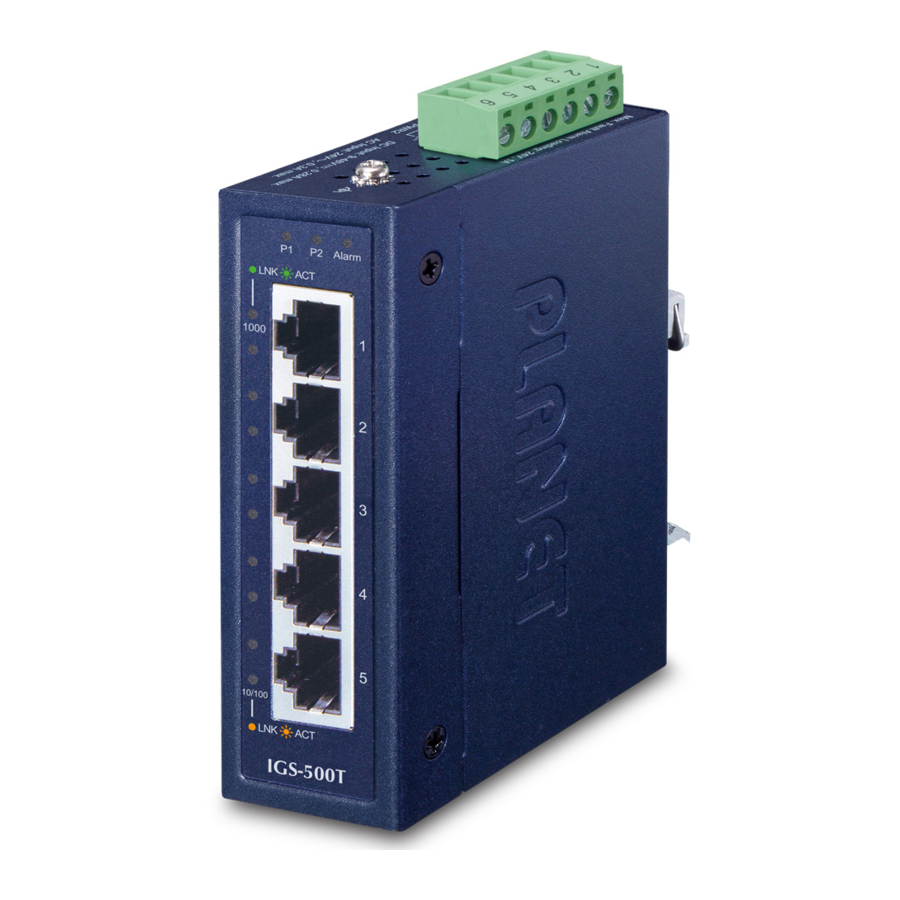

Paneli i përparmë i Switch-it
Panelet e përparme të Industrial Gigabit Ethernet Switches (Ndërprerësve Industrial Gigabit Ethernet) përbëhen nga ndërfaqe Ethernet dhe tregues LED.
- Pamja e përparme
![Pamja e përparme]( "Planet - IGS-500T - Pamja e përparme")
Përkufizimi i LED
| LED | Ngjyra | Funksioni |
| P1 | Jeshile | Ndizet për të treguar se hyrja e energjisë 1 ka energji. |
| P2 | Jeshile | Ndizet për të treguar se hyrja e energjisë 2 ka energji. |
| Fault (Defekt) | E kuqe | Ndizet për të treguar se energjia 1 ose energjia 2 ka dështuar. (Vetëm për IGS-500T) |
| 1000 LNK/ACT | Jeshile | Ndizet për të treguar se porta po funksionon me shpejtësi 1000Mbps dhe është vendosur me sukses. |
| Pulson për të treguar se Switch-i po dërgon ose merr aktivisht të dhëna përmes asaj porte. | ||
| 100 LNK/ACT | Qelibar | Ndizet për të treguar se porta po funksionon me shpejtësi 10/100Mbps dhe është vendosur me sukses. |
| Pulson për të treguar se Switch-i po dërgon ose merr aktivisht të dhëna përmes asaj porte. |
Paneli i sipërm i Switch-it
Panelet e sipërme të Industrial Gigabit Ethernet Switches (Ndërprerësve Industrial Gigabit Ethernet) përbëhen nga një lidhës bllok terminali brenda dy hyrjeve të energjisë.
Lidhja e hyrjeve të energjisë
Lidhësi i bllokut terminal në panelin e sipërm të Industrial Gigabit Ethernet Switch (Ndërprerësit Industrial Gigabit Ethernet) përdoret për dy hyrje të tepërta energjie DC. Ju lutemi ndiqni hapat e mëposhtëm për të futur telin e energjisë.
Kur kryeni ndonjë nga procedurat si futja e telave ose shtrëngimi i vidhave të kapëses së telit, sigurohuni që energjia të jetë e fikur (OFF) për të parandaluar marrjen e një goditjeje elektrike.
[IGS-500T]
- Futni tela pozitivë dhe negativë të energjisë DC në kontaktet 1 dhe 2 për ENERGJINË 1, ose kontaktet 5 dhe 6 për ENERGJINË 2.
![Lidhja e hyrjeve të energjisë - Hapi 1]( "Planet - IGS-500T - Lidhja e hyrjeve të energjisë - Hapi 1")
- Shtrëngoni vidhat e kapëses së telit për të parandaluar lirimin e telave.
![Lidhja e hyrjeve të energjisë - Hapi 2]( "Planet - IGS-500T - Lidhja e hyrjeve të energjisë - Hapi 2")
[IGS-510TF]
- Futni tela pozitivë dhe negativë të energjisë DC në kontaktet 1 dhe 2 për ENERGJINË 1, ose kontaktet 3 dhe 4 për ENERGJINË 2.
![Lidhja e hyrjeve të energjisë - Hapi 3]( "Planet - IGS-500T - Lidhja e hyrjeve të energjisë - Hapi 3")
- Shtrëngoni vidhat e kapëses së telit për të parandaluar lirimin e telave.
![Lidhja e hyrjeve të energjisë - Hapi 4]( "Planet - IGS-500T - Lidhja e hyrjeve të energjisë - Hapi 4")
Gjerësia e telit për bllokun terminal duhet të jetë në intervalin midis 12 dhe 24 AWG.
- Intervali i hyrjes së energjisë është 12V ~ 48V DC për IGS- 500T, 9 ~ 48V DC për IGS-510TF dhe mbështet 24V AC.
- Përdorni një hyrje energjie kur përdorni 24V AC.
Lidhja e kontaktit të alarmit të defektit (vetëm IGS-500T)
Kontaktet e alarmit të defektit janë në mes të lidhësit të bllokut terminal siç tregohet në figurën më poshtë. Duke futur telat, Industrial Gigabit Ethernet Switch (Ndërprerësi Industrial Gigabit Ethernet) do të zbulojë statusin e defektit të dështimit të energjisë dhe më pas formon një qark të hapur. Ilustrimi i mëposhtëm tregon një shembull aplikimi për lidhjen e kontakteve të alarmit të defektit.
(Kontaktet e alarmit të defektit janë të energjizuara (MBYLLUR) për funksionim normal dhe do të HAPEN kur të ndodhë dështimi)
- Gjerësia e telit për bllokun terminal duhet të jetë në intervalin midis 12 dhe 24 AWG.
- Qarku i releut të alarmit pranon deri në 24V DC, 1A.
Tokëzimi i pajisjes
Përdoruesit DUHET të përfundojnë tokëzimin e telave me pajisjen; përndryshe, një rrufe e papritur mund të shkaktojë dëme fatale në pajisje.
DËMTIMI EMD (Rrufe) NUK MBULOHET NËN GARANCI.
Instalimi
Ky seksion ju udhëzon për instalimin e Industrial Gigabit Ethernet Switch (Ndërprerësit Industrial Gigabit Ethernet) në shinën DIN dhe në mur. Ju lutemi lexoni plotësisht këtë kapitull përpara se të vazhdoni.
Fotografitë e mëposhtme tregojnë se si të instaloni pajisjen. Megjithatë, pajisja në foto nuk është IGS-500T ose IGS-510TF.
Instalimi i montimit të shinës DIN
Montimi i pllakës së montimit në mur
Montimi i pllakës së montimit në mur anësor (vetëm IGS-510TF)
Duhet të përdorni vidhat e furnizuara me kllapat e montimit në mur. Dëmtimi i shkaktuar në pjesë nga përdorimi i vidhave të gabuara do të anulonte garancinë tuaj.
Diagrami me tre pamje
Diagrami me tre pamje i Industrial Gigabit Ethernet Switch (Ndërprerësit Industrial Gigabit Ethernet) përbëhet nga porte të shumta auto-ndjeshme 10/100/1000BASE-T RJ45 dhe një bllok terminali i lëvizshëm. Treguesit LED ndodhen gjithashtu në panelin e përparmë.
- IGS-500T
![Diagrami me tre pamje - Pjesa 1]( "Planet - IGS-500T - Diagrami me tre pamje - Pjesa 1")
- IGS-510TF
![Diagrami me tre pamje - Pjesa 2]( "Planet - IGS-500T - Diagrami me tre pamje - Pjesa 2")
Mbështetja e klientit
Së pari, mund të shfletoni burimin tonë të pyetjeve të shpeshta në internet në faqen e internetit PLANET për të kontrolluar nëse mund të zgjidhë problemin tuaj. Nëse keni nevojë për më shumë informacion mbështetës, ju lutemi kontaktoni ekipin mbështetës të switch-it PLANET.
Pyetjet e shpeshta në internet të PLANET: http://www.planet.com.tw/en/support/faq
Adresa e postës elektronike e ekipit mbështetës të switch-it:
support@planet.com.tw
E drejta e autorit © PLANET Technology Corp. 2019.
Përmbajtja i nënshtrohet rishikimit pa njoftim paraprak.
PLANET është një markë e regjistruar tregtare e PLANET Technology Corp.
Të gjitha markat e tjera tregtare u përkasin pronarëve të tyre përkatës.
