Planet IGS-500T, IGS-510TF - Gigabyt Ethernet Switch Kullanım Kılavuzu
Paket İçeriği
Aşağıdaki bölümde, "Endüstriyel Gigabit Ethernet Switch" terimi IGS-500T veya IGS-510TF anlamına gelir.
Endüstriyel Gigabit Ethernet Switch kutusunu açın ve dikkatlice ambalajından çıkarın. Kutu aşağıdaki öğeleri içermelidir:
| Endüstriyel Gigabit Ethernet Switch x 1 | Kullanım Kılavuzu x 1 | Duvara Montaj Kiti x 1 |
 |  |  |
| DIN-ray Kiti x 1 | RJ45 Toz Kapakları | SFP Toz Kapağı x 1 (Sadece IGS-510TF) |
 |  IGS-500T x 5 IGS-510TF x 4 |  |
Bunlardan herhangi biri eksik veya hasarlıysa, lütfen derhal satıcınızla iletişime geçin; mümkünse, orijinal ambalaj malzemesi de dahil olmak üzere kartonu saklayın ve onarım için bize iade etmeniz gerekmesi durumunda ürünü yeniden paketlemek için tekrar kullanın.
Ürün Özellikleri
| Model | IGS-500T | IGS-510TF | |
| Donanım Özellikleri | |||
| Bakır Portlar | 5 10/100/1000BASE-T RJ45 otomatik MDI/MDI-X portları | 4 10/100/1000BASE-T RJ45 otomatik MDI/MDI-X portları | |
| SFP Yuvası | -- | 1 1000BASE-SX/LX/ BX SFP arayüzü, 100BASE-FX SFP ile uyumlu | |
| Konnektör | Çıkarılabilir 6 pinli terminal bloğu Güç 1 için Pin 1/2; Arıza alarmı için Pin 3/4; Güç 2 için Pin 5/6 | Çıkarılabilir 4 pinli terminal bloğu Güç 1 için Pin 1/2; Güç 2 için Pin 3/4 | |
| Alarm | Güç kesintisi için bir röle çıkışı. Alarm rölesi akım taşıma kapasitesi: 1A@DC 24V | -- | |
| Güç Gereksinimleri | 12~48V DC, ters polarite koruma fonksiyonlu yedekli güç, 24V AC güç desteği | 9~48V DC, ters polarite koruma fonksiyonlu yedekli güç, 24V AC güç desteği | |
| Güç Tüketimi (Ethernet Tam Yükleme) | Maks. 3.6 watt/12.28BTU | Maks. 4.3 watt/14.67BTU | |
| Boyutlar (G x D x Y) | 30 x 70 x 104 mm | ||
| Ağırlık | 252g | 270g | |
| Muhafaza | IP30 metal kasa | ||
| Kurulum | DIN-ray kiti ve duvara montaj kiti | ||
| ESD Koruması | 6KV | ||
| EFT Koruması | 6KV | ||
| Switch Özellikleri | |||
| Switch Mimarisi | Sakla ve İlet (Store-and-Forward) | ||
| Switch Kumaşı | 10Gbps | ||
| Verim (saniyedeki paket) | 7.4Mpps@64bayt | ||
| Adres Tablosu | 4K giriş | ||
| Tampon Bellek | 1M bit çip üzerinde tampon bellek | ||
| Jumbo Çerçeve | 9Kbayt | ||
| Akış Kontrolü | Yarı çift yönlü için geri basınç IEEE 802.3x tam çift yönlü için duraklatma çerçevesi | ||
| Standartlara Uygunluk | |||
| Yasal Uyumluluk | FCC Bölüm 15 Sınıf A, CE | ||
| Kararlılık Testi | IEC 60068-2-32 (serbest düşüş) IEC 60068-2-27 (şok) IEC 60068-2-6 (titreşim) | ||
| Standartlara Uygunluk | IEEE 802.3 Ethernet IEEE 802.3u Hızlı Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3az Gigabit SX/LX (Sadece IGS-510TF) IEEE 802.3x Tam Çift Yönlü Akış Kontrolü IEEE 802.3az Enerji Verimli Ethernet (EEE) IEEE 802.1p Hizmet Sınıfı | ||
| Çevre | |||
| Sıcaklık | Çalışma: -40~75 derece C Depolama: -40~75 derece C | ||
| Nem | Çalışma: %5~90 (yoğuşmasız) Depolama: %5~90 (yoğuşmasız) | ||
Donanım Tanıtımı

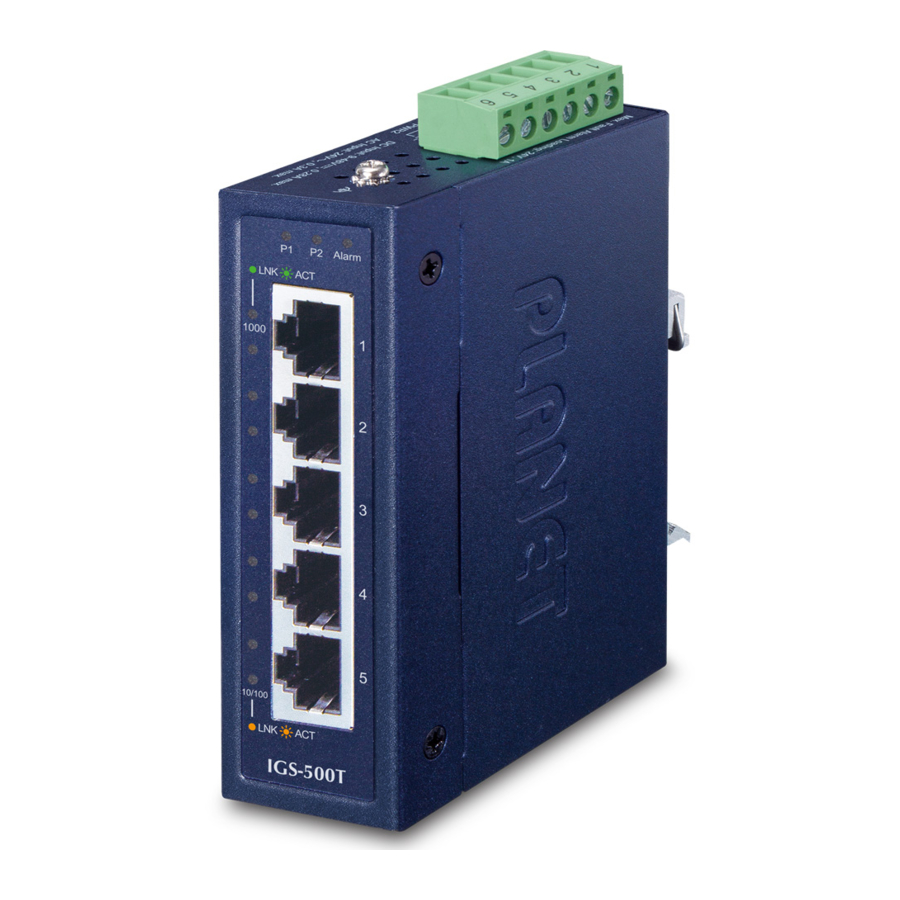

Switch Ön Paneli
Endüstriyel Gigabit Ethernet Switch'lerin ön panelleri, Ethernet arayüzlerinden ve LED göstergelerinden oluşur.
- Ön Görünüm
![Ön Görünüm]( "Planet - IGS-500T - Ön Görünüm")
LED Tanımı
| LED | Renk | Fonksiyon |
| P1 | Yeşil | Güç girişi 1'in gücü olduğunu belirtmek için yanar. |
| P2 | Yeşil | Güç girişi 2'nin gücü olduğunu belirtmek için yanar. |
| Arıza (Fault) | Kırmızı | Güç 1 veya güç 2'nin arızalandığını belirtmek için yanar. (Sadece IGS-500T için) |
| 1000 LNK/ACT | Yeşil | Portun şu hızda çalıştığını belirtmek için yanar: 1000Mbps hızında ve başarıyla kuruldu. |
| Switch'in o port üzerinden aktif olarak veri gönderdiğini veya aldığını belirtmek için yanıp söner. | ||
| 100 LNK/ACT | Sarı | Portun 10/100Mbps hızında çalıştığını ve başarıyla kurulduğunu belirtmek için yanar. |
| Switch'in o port üzerinden aktif olarak veri gönderdiğini veya aldığını belirtmek için yanıp söner. |
Switch Üst Paneli
Endüstriyel Gigabit Ethernet Switch'lerin üst panelleri, iki güç girişi içinde bir terminal bloğu konektöründen oluşur.
Güç Girişlerinin Kablolanması
Endüstriyel Gigabit Ethernet Switch'in üst panelindeki terminal bloğu konektörü, iki DC yedekli güç girişi için kullanılır. Güç kablosunu takmak için lütfen aşağıdaki adımları izleyin.
Kabloları takmak veya kablo kelepçesi vidalarını sıkmak gibi herhangi bir prosedürü uygularken, elektrik çarpmasını önlemek için gücün KAPALI olduğundan emin olun.
[IGS-500T]
- POWER 1 için pozitif ve negatif DC güç kablolarını 1 ve 2 numaralı kontaklara veya POWER 2 için 5 ve 6 numaralı kontaklara takın.
![Güç Girişlerinin Kablolanması - Adım 1]( "Planet - IGS-500T - Güç Girişlerinin Kablolanması - Adım 1")
- Kabloların gevşemesini önlemek için kablo kelepçesi vidalarını sıkın.
![Güç Girişlerinin Kablolanması - Adım 2]( "Planet - IGS-500T - Güç Girişlerinin Kablolanması - Adım 2")
[IGS-510TF]
- POWER 1 için pozitif ve negatif DC güç kablolarını 1 ve 2 numaralı kontaklara veya POWER 2 için 3 ve 4 numaralı kontaklara takın.
![Güç Girişlerinin Kablolanması - Adım 3]( "Planet - IGS-500T - Güç Girişlerinin Kablolanması - Adım 3")
- Kabloların gevşemesini önlemek için kablo kelepçesi vidalarını sıkın.
![Güç Girişlerinin Kablolanması - Adım 4]( "Planet - IGS-500T - Güç Girişlerinin Kablolanması - Adım 4")
Terminal bloğu için kablo ölçüsü 12 ile 24 AWG arasında olmalıdır.
- Güç giriş aralığı IGS-500T için 12V ~ 48V DC, IGS-510TF için 9 ~ 48V DC'dir ve 24V AC'yi destekler.
- 24V AC kullanırken bir güç girişi kullanın.
Arıza Alarm Kontağının Kablolanması (Sadece IGS-500T)
Arıza alarm kontakları, aşağıdaki resimde gösterildiği gibi terminal bloğu konektörünün ortasındadır. Kabloları takarken, Endüstriyel Gigabit Ethernet Switch, güç arızasının arıza durumunu algılayacak ve ardından açık bir devre oluşturacaktır. Aşağıdaki çizim, arıza alarm kontaklarını kablolamak için bir uygulama örneği göstermektedir.
(Arıza Alarm Kontakları normal çalışma için enerjilendirilir (KAPALI) ve arıza meydana geldiğinde AÇIK olacaktır)
- Terminal bloğu için kablo ölçüsü 12 ile 24 AWG arasında olmalıdır.
- Alarm röle devresi 24V DC, 1A'e kadar kabul eder.
Cihazın Topraklanması
Kullanıcılar cihazla topraklama kablolarını tamamlamalıdır; aksi takdirde, ani bir yıldırım cihaza ölümcül hasar verebilir.
EMD (Yıldırım) HASARI GARANTİ KAPSAMINDA DEĞİLDİR.
Kurulum
Bu bölüm, Endüstriyel Gigabit Ethernet Switch'i DIN rayına ve duvara kurmanız için size rehberlik eder. Lütfen devam etmeden önce bu bölümü tamamen okuyun.
Aşağıdaki resimler cihazın nasıl kurulacağını göstermektedir. Ancak, resimdeki cihaz IGS-500T veya IGS-510TF değildir.
DIN-ray Montaj Kurulumu
Duvara Montaj Plakası Montajı
Yan Duvara Montaj Plakası Montajı (Sadece IGS-510TF)
Duvara montaj braketleriyle birlikte verilen vidaları kullanmalısınız. Yanlış vidalar kullanılarak parçalara verilen hasar garantinizi geçersiz kılar.
Üç Görünüm Şeması
Endüstriyel Gigabit Ethernet Switch'in üç görünüm şeması, çoklu otomatik algılamalı 10/100/1000BASE-T RJ45 portlarından ve bir çıkarılabilir terminal bloğundan oluşur. LED göstergeleri de ön panelde bulunur.
- IGS-500T
![Üç Görünüm Şeması - Bölüm 1]( "Planet - IGS-500T - Üç Görünüm Şeması - Bölüm 1")
- IGS-510TF
![Üç Görünüm Şeması - Bölüm 2]( "Planet - IGS-500T - Üç Görünüm Şeması - Bölüm 2")
Müşteri Desteği
Sorununuzu çözüp çözemeyeceğini kontrol etmek için önce PLANET web sitesindeki çevrimiçi SSS kaynağımıza göz atabilirsiniz. Daha fazla destek bilgisine ihtiyacınız varsa, lütfen PLANET switch destek ekibiyle iletişime geçin.
PLANET çevrimiçi SSS: http://www.planet.com.tw/en/support/faq
Switch destek ekibi posta adresi:
support@planet.com.tw
Copyright © PLANET Technology Corp. 2019.
İçerikler önceden haber verilmeksizin revizyona tabidir.
PLANET, PLANET Technology Corp.'un tescilli ticari markasıdır.
Diğer tüm ticari markalar ilgili sahiplerine aittir.
