Planet IGS-500T, IGS-510TF - Gigabyt Ethernet Switch qo'llanmasi
Paket tarkibi
Quyidagi bo'limda "Industrial Gigabit Ethernet Switch" (Sanoat Gigabit Ethernet kommutatori) atamasi IGS-500T yoki IGS-510TF ni anglatadi.
Industrial Gigabit Ethernet Switch qutisini oching va uni ehtiyotkorlik bilan oching. Qutida quyidagi elementlar bo'lishi kerak:
| Industrial Gigabit Ethernet Switch x 1 | User's Manual x 1 (Foydalanuvchi qo'llanmasi x 1) | Wall-mount Kit x 1 (Devorga o'rnatish to'plami x 1) |
 |  |  |
| DIN-rail Kit x 1 (DIN-reyka to'plami x 1) | RJ45 Dust Caps (RJ45 chang qopqoqlari) | SFP Dust Cap x 1 (faqat IGS-510TF uchun) |
 |  IGS-500T x 5 IGS-510TF x 4 |  |
Agar ulardan biri etishmayotgan yoki shikastlangan bo'lsa, darhol dileringizga murojaat qiling; iloji bo'lsa, original o'rash materialini o'z ichiga olgan kartonni saqlab qoling va ta'mirlash uchun bizga qaytarish zarurati tug'ilganda, mahsulotni qayta o'rash uchun ulardan yana foydalaning.
Mahsulot spetsifikatsiyalari
| Model | IGS-500T | IGS-510TF | |
| Uskuna spetsifikatsiyalari | |||
| Mis portlar | 5 10/100/1000BASE-T RJ45 avto-MDI/MDI-X portlari | 4 10/100/1000BASE-T RJ45 avto-MDI/MDI-X portlari | |
| SFP uyasi | -- | 1 1000BASE-SX/LX/ BX SFP interfeysi 100BASE-FX SFP bilan mos keladi | |
| Ulagich | Olinadigan 6 pinli terminal bloki 1/2 pin quvvat 1 uchun; 3/4 pin nosozlik signalizatsiyasi uchun; 5/6 pin quvvat 2 uchun | Olinadigan 4 pinli terminal bloki 1/2 pin quvvat 1 uchun; 3/4 pin quvvat 2 uchun | |
| Signalizatsiya | Quvvat uzilishi uchun bitta relay chiqishi. Signalizatsiya relay tokining o'tkazish qobiliyati: 1A@DC 24V | -- | |
| Quvvat talablari | 12~48V DC, teskari polaritdan himoya funktsiyasi bilan ortiqcha quvvat, 24V AC quvvatni qo'llab-quvvatlash | 9~48V DC, teskari polaritdan himoya funktsiyasi bilan ortiqcha quvvat, 24V AC quvvatni qo'llab-quvvatlash | |
| Quvvat sarfi (Ethernet to'liq yuklanishi) | Maks. 3,6 vatt/12,28BTU | Maks. 4,3 vatt/14,67BTU | |
| O'lchamlari (K x E x B) | 30 x 70 x 104 mm | ||
| Og'irligi | 252g | 270g | |
| Korpus | IP30 metall korpusi | ||
| O'rnatish | DIN-reyka to'plami va devorga o'rnatish to'plami | ||
| ESD himoyasi | 6KV | ||
| EFT himoyasi | 6KV | ||
| Kommutator spetsifikatsiyalari | |||
| Kommutator arxitekturasi | Saqlash va uzatish | ||
| Kommutator matosi | 10Gbps | ||
| O'tkazish qobiliyati (sekundiga paket) | 7.4Mpps@64bayt | ||
| Manzillar jadvali | 4K yozuvlar | ||
| Bufer xotirasi | 1M bitli chip ichidagi bufer xotirasi | ||
| Jumbo kadr | 9Kbayt | ||
| Oqimni boshqarish | Yarim dupleks uchun orqa bosim IEEE 802.3x to'liq dupleks uchun pauza kadr | ||
| Standartlarga muvofiqlik | |||
| Normativ muvofiqlik | FCC 15-qism A klassi, CE | ||
| Barqarorlikni tekshirish | IEC 60068-2-32 (erkin tushish) IEC 60068-2-27 (zarba) IEC 60068-2-6 (vibratsiya) | ||
| Standartlarga muvofiqlik | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3az Gigabit SX/LX (faqat IGS-510TF uchun) IEEE 802.3x to'liq dupleks oqimni boshqarish IEEE 802.3az energiya tejovchi Ethernet (EEE) IEEE 802.1p xizmat klassi | ||
| Atrof-muhit | |||
| Harorat | Ishlash: -40~75 daraja C Saqlash: -40~75 daraja C | ||
| Namlik | Ishlash: 5~90% (kondensatlanmaydigan) Saqlash: 5~90% (kondensatlanmaydigan) | ||
Uskunani tanishtirish

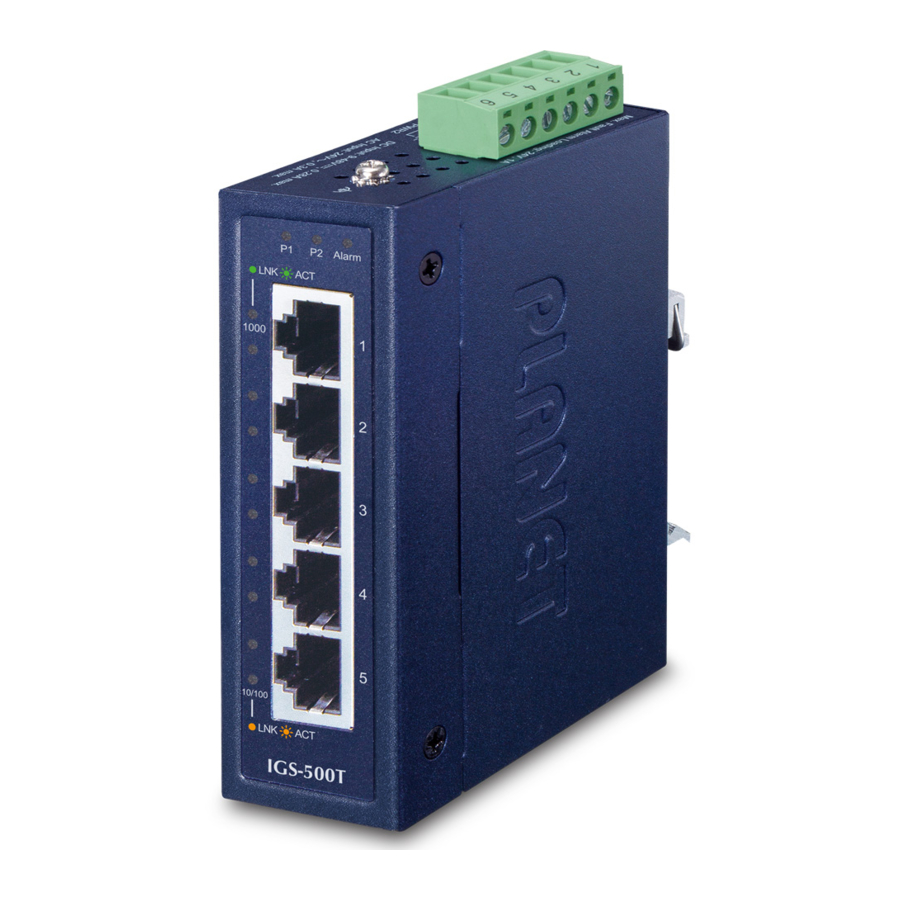

Kommutatorning old paneli
Industrial Gigabit Ethernet Switch-larning old panellari Ethernet interfeyslari va LED indikatorlaridan iborat.
- Old ko'rinish
![Old ko'rinish]( "Planet - IGS-500T - Old ko'rinish")
LED ta'rifi
| LED | Rang | Funktsiya |
| P1 | Yashil | 1-quvvat kirishida quvvat borligini ko'rsatish uchun yonadi. |
| P2 | Yashil | 2-quvvat kirishida quvvat borligini ko'rsatish uchun yonadi. |
| Fault (Nosozlik) | Qizil | 1-quvvat yoki 2-quvvat ishlamay qolganligini ko'rsatish uchun yonadi. (Faqat IGS-500T uchun) |
| 1000 LNK/ACT | Yashil | Portning 1000Mbps tezlikda ishlayotganini va muvaffaqiyatli o'rnatilganligini ko'rsatish uchun yonadi. |
| Kommutator ushbu port orqali faol ravishda ma'lumotlarni yuborayotganini yoki olayotganini ko'rsatish uchun miltillaydi. | ||
| 100 LNK/ACT | Sariq | Portning 10/100Mbps tezlikda ishlayotganini va muvaffaqiyatli o'rnatilganligini ko'rsatish uchun yonadi. |
| Kommutator ushbu port orqali faol ravishda ma'lumotlarni yuborayotganini yoki olayotganini ko'rsatish uchun miltillaydi. |
Kommutatorning yuqori paneli
Industrial Gigabit Ethernet Switch-larning yuqori panellari ikkita quvvat kirishi ichida bitta terminal blok ulagichidan iborat.
Quvvat kirishlarini ulash
Industrial Gigabit Ethernet Switch-ning yuqori panelidagi terminal blok ulagichi ikkita DC ortiqcha quvvat kirishi uchun ishlatiladi. Quvvat simini kiritish uchun quyidagi amallarni bajoring.
Simlarni kiritish yoki sim qisqich vintlarini tortish kabi har qanday protsedurani bajarayotganda, elektr toki urishining oldini olish uchun quvvat o'chirilganligiga ishonch hosil qiling.
[IGS-500T]
- POWER 1 uchun 1 va 2 kontaktlarga yoki POWER 2 uchun 5 va 6 kontaktlarga musbat va manfiy DC quvvat simlarini kiriting.
![Quvvat kirishlarini ulash - 1-qadam]( "Planet - IGS-500T - Quvvat kirishlarini ulash - 1-qadam")
- Simlarning bo'shashishini oldini olish uchun sim qisqich vintlarini torting.
![Quvvat kirishlarini ulash - 2-qadam]( "Planet - IGS-500T - Quvvat kirishlarini ulash - 2-qadam")
[IGS-510TF]
- POWER 1 uchun 1 va 2 kontaktlarga yoki POWER 2 uchun 3 va 4 kontaktlarga musbat va manfiy DC quvvat simlarini kiriting.
![Quvvat kirishlarini ulash - 3-qadam]( "Planet - IGS-500T - Quvvat kirishlarini ulash - 3-qadam")
- Simlarning bo'shashishini oldini olish uchun sim qisqich vintlarini torting.
![Quvvat kirishlarini ulash - 4-qadam]( "Planet - IGS-500T - Quvvat kirishlarini ulash - 4-qadam")
Terminal bloki uchun sim o'lchagichi 12 va 24 AWG oralig'ida bo'lishi kerak.
- Quvvat kirish diapazoni IGS-500T uchun 12V ~ 48V DC, IGS-510TF uchun 9 ~ 48V DC va 24V AC ni qo'llab-quvvatlaydi.
- 24V AC dan foydalanganda bitta quvvat kirishidan foydalaning.
Nosozlik signalizatsiya kontaktini ulash (faqat IGS-500T)
Nosozlik signalizatsiya kontaktlari quyidagi rasmda ko'rsatilganidek, terminal blok ulagichining o'rtasida joylashgan. Simlarni kiritgandan so'ng, Industrial Gigabit Ethernet Switch quvvat uzilishining nosozlik holatini aniqlaydi va keyin ochiq kontakt hosil qiladi. Quyidagi rasm nosozlik signalizatsiya kontaktlarini ulash uchun dastur misolini ko'rsatadi.
(Nosozlik signalizatsiya kontaktlari normal ishlash uchun quvvatlangan (YOPILGAN) va nosozlik yuzaga kelganda OCHILADI)
- Terminal bloki uchun sim o'lchagichi 12 va 24 AWG oralig'ida bo'lishi kerak.
- Signalizatsiya relay zanjiri 24V DC, 1A gacha qabul qiladi.
Qurilmani topraklash
Foydalanuvchilar qurilma bilan topraklash simini tugatishlari SHART; aks holda, to'satdan chaqmoq qurilmaga halokatli zarar etkazishi mumkin.
EMD (chaqmoq) ZARARI KAFOLAT BILAN QOPLANMAYDI.
O'rnatish
Ushbu bo'lim sizga Industrial Gigabit Ethernet Switch-ni DIN reykasiga va devorga o'rnatishga yordam beradi. Davom etishdan oldin ushbu bobni to'liq o'qing.
Quyidagi rasmlar qurilmani qanday o'rnatishni ko'rsatadi. Biroq, rasmdagi qurilma IGS-500T yoki IGS-510TF emas.
DIN-reykaga o'rnatish
Devorga o'rnatish plitasini o'rnatish
Yon devorga o'rnatish plitasini o'rnatish (faqat IGS-510TF)
Devorga o'rnatish qavslari bilan birga kelgan vintlardan foydalanishingiz kerak. Noto'g'ri vintlardan foydalanish natijasida qismlarga etkazilgan zarar kafolatingizni bekor qiladi.
Uch ko'rinishli diagramma
Industrial Gigabit Ethernet Switch-ning uch ko'rinishli diagrammasi bir nechta avtomatik sezgir 10/100/1000BASE-T RJ45 portlaridan va bitta olinadigan terminal blokidan iborat. LED indikatorlari ham old panelda joylashgan.
- IGS-500T
![Uch ko'rinishli diagramma - 1-qism]( "Planet - IGS-500T - Uch ko'rinishli diagramma - 1-qism")
- IGS-510TF
![Uch ko'rinishli diagramma - 2-qism]( "Planet - IGS-500T - Uch ko'rinishli diagramma - 2-qism")
Mijozlarni qo'llab-quvvatlash
Muammoingizni hal qila olishini tekshirish uchun avval PLANET veb-saytidagi onlayn FAQ resursimizni ko'rib chiqing. Agar sizga qo'shimcha yordam ma'lumotlari kerak bo'lsa, PLANET kommutatorni qo'llab-quvvatlash guruhi bilan bog'laning.
PLANET onlayn FAQ: http://www.planet.com.tw/en/support/faq
Kommutatorni qo'llab-quvvatlash guruhi pochta manzili:
support@planet.com.tw
Mualliflik huquqi © PLANET Technology Corp. 2019.
Tarkib oldindan ogohlantirishsiz o'zgartirilishi mumkin.
PLANET - PLANET Technology Corp kompaniyasining ro'yxatdan o'tgan savdo belgisi.
Barcha boshqa savdo belgilari tegishli egalariga tegishli.
