Planet IGS-500T, IGS-510TF - Manual de Utilizare pentru Switch-ul Gigabit Ethernet
Conținutul Pachetului
În secțiunea următoare, termenul "Industrial Gigabit Ethernet Switch" ("Switch Industrial Gigabit Ethernet") se referă la IGS-500T sau IGS-510TF.
Deschideți cutia Industrial Gigabit Ethernet Switch și despachetați-o cu grijă. Cutia ar trebui să conțină următoarele elemente:
| Industrial Gigabit Ethernet Switch x 1 | User's Manual x 1 (Manual de Utilizare x 1) | Wall-mount Kit x 1 (Kit de Montare pe Perete x 1) |
 |  |  |
| DIN-rail Kit x 1 (Kit Șină DIN x 1) | RJ45 Dust Caps (Capace de Praf RJ45) | SFP Dust Cap x 1 (Capac de Praf SFP x 1) (IGS-510TF only) (doar pentru IGS-510TF) |
 |  IGS-500T x 5 IGS-510TF x 4 |  |
Dacă lipsește sau este deteriorat vreunul dintre aceste elemente, vă rugăm să contactați imediat distribuitorul; dacă este posibil, păstrați cutia, inclusiv materialul de ambalare original, și utilizați-le din nou pentru a reambala produsul în cazul în care este necesar să ni-l returnați pentru reparații.
Specificațiile Produsului
| Model | IGS-500T | IGS-510TF | |
| Hardware Specifications (Specificații Hardware) | |||
| Copper Ports (Porturi de Cupru) | 5 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports (porturi RJ45 auto-MDI/MDI-X) | 4 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports (porturi RJ45 auto-MDI/MDI-X) | |
| SFP Slot (Slot SFP) | -- | 1 1000BASE-SX/LX/ BX SFP interface compatible with 100BASE-FX SFP (interfață SFP compatibilă cu 100BASE-FX SFP) | |
| Connector (Conector) | Removable 6-pin terminal block Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2 (Bloc terminal detașabil cu 6 pini, Pin 1/2 pentru Alimentare 1; Pin 3/4 pentru alarmă de defect; Pin 5/6 pentru Alimentare 2) | Removable 4-pin terminal block Pin 1/2 for Power 1; Pin 3/4 for Power 2 (Bloc terminal detașabil cu 4 pini, Pin 1/2 pentru Alimentare 1; Pin 3/4 pentru Alimentare 2) | |
| Alarm (Alarmă) | One relay output for power failure. Alarm relay current carry ability: 1A@DC 24V (O ieșire de releu pentru pană de curent. Capacitatea de transport a curentului releului de alarmă: 1A@DC 24V) | -- | |
| Power Requirements (Cerințe de Alimentare) | 12~48V DC, redundant power with reverse polarity protection function, 24V AC power support (12~48V DC, alimentare redundantă cu funcție de protecție împotriva polarității inverse, suport pentru alimentare 24V AC) | 9~48V DC, redundant power with reverse polarity protection function, 24V AC power support (9~48V DC, alimentare redundantă cu funcție de protecție împotriva polarității inverse, suport pentru alimentare 24V AC) | |
| Power Consumption (Ethernet Full Loading) (Consum de Energie (Încărcare Completă Ethernet)) | Max. 3.6 watts/12.28BTU | Max. 4.3 watts/14.67BTU | |
| Dimensions (W x D x H) (Dimensiuni (L x A x Î)) | 30 x 70 x 104 mm | ||
| Weight (Greutate) | 252g | 270g | |
| Enclosure (Carcasă) | IP30 metal case (carcasă metalică IP30) | ||
| Installation (Instalare) | DIN-rail kit and wall-mount kit (kit șină DIN și kit de montare pe perete) | ||
| ESD Protection (Protecție ESD) | 6KV | ||
| EFT Protection (Protecție EFT) | 6KV | ||
| Switch Specifications (Specificații Switch) | |||
| Switch Architecture (Arhitectura Switch-ului) | Store-and-Forward | ||
| Switch Fabric (Matricea Switch-ului) | 10Gbps | ||
| Throughput (packet per second) (Debitul (pachete pe secundă)) | 7.4Mpps@64bytes | ||
| Address Table (Tabel de Adrese) | 4K entries (4K intrări) | ||
| Buffer Memory (Memorie Buffer) | 1M bits on-chip buffer memory (memorie buffer on-chip de 1M biți) | ||
| Jumbo Frame (Cadru Jumbo) | 9Kbytes | ||
| Flow Control (Controlul Fluxului) | Back pressure for half duplex IEEE 802.3x pause frame for full duplex (Contrapresiune pentru half duplex, cadru de pauză IEEE 802.3x pentru full duplex) | ||
| Standards Conformance (Conformitatea cu Standardele) | |||
| Regulatory Compliance (Conformitate Reglementară) | FCC Part 15 Class A, CE | ||
| Stability Testing (Testare Stabilitate) | IEC 60068-2-32 (free fall) (cădere liberă) IEC 60068-2-27 (shock) (șoc) IEC 60068-2-6 (vibration) (vibrații) | ||
| Standards Compliance (Conformitatea cu Standardele) | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3az Gigabit SX/LX (IGS-510TF only) (doar pentru IGS-510TF) IEEE 802.3x Full-Duplex Flow Control (Controlul Fluxului Full-Duplex) IEEE 802.3az Energy Efficient Ethernet (EEE) (Ethernet Eficient Energetic (EEE)) IEEE 802.1p Class of Service (Clasa de Serviciu) | ||
| Environment (Mediu) | |||
| Temperature (Temperatură) | Operating: -40~75 degrees C (Funcționare: -40~75 grade C) Storage: -40~75 degrees C (Depozitare: -40~75 grade C) | ||
| Humidity (Umiditate) | Operating: 5~90% (non-condensing) (Funcționare: 5~90% (fără condensare)) Storage: 5~90% (non-condensing) (Depozitare: 5~90% (fără condensare)) | ||
Introducere Hardware
Panoul Frontal al Switch-ului
Panourile frontale ale Industrial Gigabit Ethernet Switches constau din interfețe Ethernet și indicatori LED.
- Front View (Vedere Frontală)

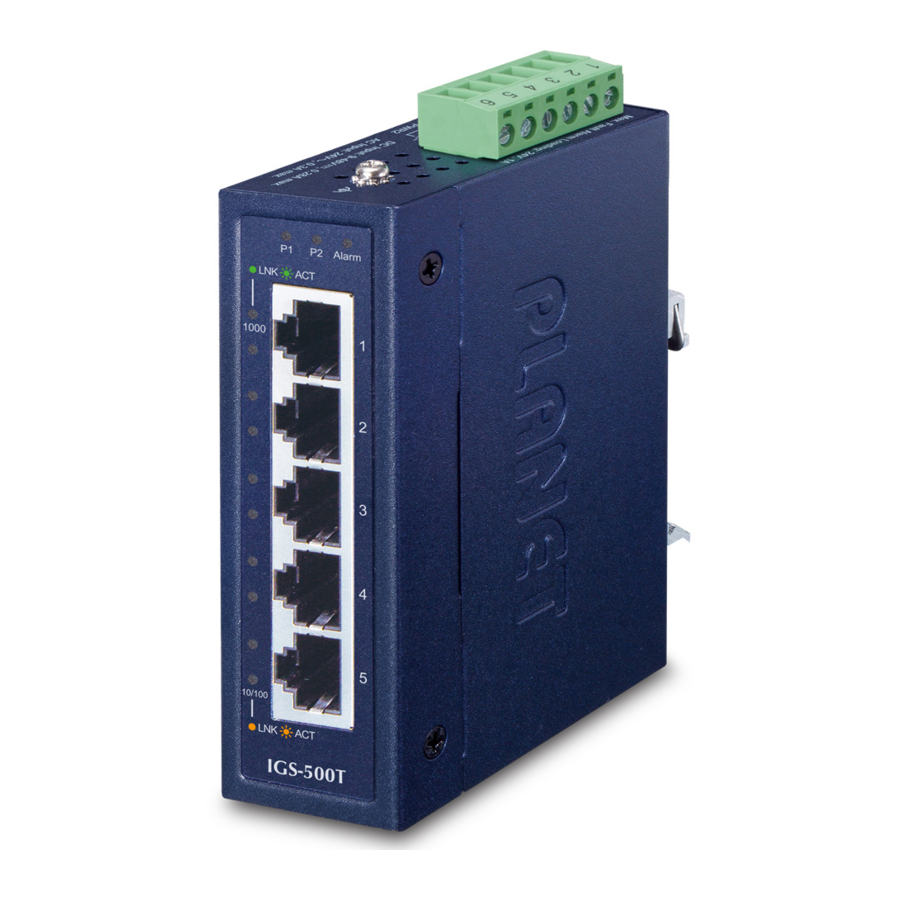

![Vedere Frontală]( "Planet - IGS-500T - Vedere Frontală")
Definiția LED-urilor
| LED | Color (Culoare) | Function (Funcție) |
| P1 | Green (Verde) | Lights to indicate power input 1 has power. (Se aprinde pentru a indica faptul că intrarea de alimentare 1 are curent.) |
| P2 | Green (Verde) | Lights to indicate power input 2 has power. (Se aprinde pentru a indica faptul că intrarea de alimentare 2 are curent.) |
| Fault (Defect) | Red (Roșu) | Lights to indicate that power 1 or power 2 has failed. (For IGS-500T only) (Se aprinde pentru a indica faptul că alimentarea 1 sau alimentarea 2 a eșuat. (Doar pentru IGS-500T)) |
| 1000 LNK/ACT | Green (Verde) | Lights to indicate the port is running at (Se aprinde pentru a indica faptul că portul funcționează la) 1000Mbps speed and successfully established. (viteza de 1000Mbps și a fost stabilit cu succes.) |
| Blinks to indicate that the Switch is actively sending or receiving data over that port. (Clipi pentru a indica faptul că Switch-ul trimite sau primește activ date prin acel port.) | ||
| 100 LNK/ACT | Amber (Chihlimbar) | Lights to indicate the port is running at 10/100Mbps speed and successfully established. (Se aprinde pentru a indica faptul că portul funcționează la viteza de 10/100Mbps și a fost stabilit cu succes.) |
| Blinks to indicate that the Switch is actively sending or receiving data over that port. (Clipi pentru a indica faptul că Switch-ul trimite sau primește activ date prin acel port.) |
Panoul Superior al Switch-ului
Panourile superioare ale Industrial Gigabit Ethernet Switches constau dintr-un conector bloc terminal în interiorul a două intrări de alimentare.
Cablarea Intărilor de Alimentare
Conectorul bloc terminal de pe panoul superior al Industrial Gigabit Ethernet Switch este utilizat pentru două intrări de alimentare redundante DC. Vă rugăm să urmați pașii de mai jos pentru a introduce firul de alimentare.
Când efectuați oricare dintre procedurile, cum ar fi introducerea firelor sau strângerea șuruburilor de fixare a firelor, asigurați-vă că alimentarea este OPRITĂ pentru a preveni electrocutarea.
[IGS-500T]
- Introduceți firele de alimentare DC pozitive și negative în contactele 1 și 2 pentru ALIMENTARE 1, sau contactele 5 și 6 pentru ALIMENTARE 2.
![Cablarea Intărilor de Alimentare - Pasul 1]( "Planet - IGS-500T - Cablarea Intărilor de Alimentare - Pasul 1")
- Strângeți șuruburile de fixare a firelor pentru a preveni slăbirea firelor.
![Cablarea Intărilor de Alimentare - Pasul 2]( "Planet - IGS-500T - Cablarea Intărilor de Alimentare - Pasul 2")
[IGS-510TF]
- Introduceți firele de alimentare DC pozitive și negative în contactele 1 și 2 pentru ALIMENTARE 1, sau contactele 3 și 4 pentru ALIMENTARE 2.
![Cablarea Intărilor de Alimentare - Pasul 3]( "Planet - IGS-500T - Cablarea Intărilor de Alimentare - Pasul 3")
- Strângeți șuruburile de fixare a firelor pentru a preveni slăbirea firelor.
![Cablarea Intărilor de Alimentare - Pasul 4]( "Planet - IGS-500T - Cablarea Intărilor de Alimentare - Pasul 4")
Ecartamentul firului pentru blocul terminal ar trebui să fie în intervalul cuprins între 12 și 24 AWG.
- Intervalul de intrare a puterii este de 12V ~ 48V DC pentru IGS- 500T, 9 ~ 48V DC pentru IGS-510TF și acceptă 24V AC.
- Utilizați o singură intrare de alimentare când utilizați 24V AC.
Cablarea Contactului de Alarmă de Defect (Doar IGS-500T)
Contactele de alarmă de defect se află în mijlocul conectorului bloc terminal, așa cum arată imaginea de mai jos. Prin introducerea firelor, Industrial Gigabit Ethernet Switch va detecta starea de defect a penei de curent și apoi va forma un circuit deschis. Ilustrația următoare prezintă un exemplu de aplicație pentru cablarea contactelor de alarmă de defect.
(Contactele de Alarmă de Defect sunt alimentate (ÎNCHIS) pentru funcționarea normală și se vor DESCHIDE când apare o defecțiune)
- Ecartamentul firului pentru blocul terminal ar trebui să fie în intervalul cuprins între 12 și 24 AWG.
- Circuitul releului de alarmă acceptă până la 24V DC, 1A.
Împământarea Dispozitivului
Utilizatorii TREBUIE să finalizeze cablarea de împământare cu dispozitivul; în caz contrar, un fulger brusc ar putea provoca daune fatale dispozitivului.
DAUNELE EMD (Fulgere) NU SUNT ACOPERITE DE GARANȚIE.
Instalare
Această secțiune vă ghidează în instalarea Industrial Gigabit Ethernet Switch pe șina DIN și pe perete. Vă rugăm să citiți complet acest capitol înainte de a continua.
Următoarele imagini arată cum se instalează dispozitivul. Cu toate acestea, dispozitivul din imagine nu este IGS-500T sau IGS-510TF.
Instalarea Montării pe Șină DIN
Montarea Plăcii de Montare pe Perete
Montarea Plăcii de Montare pe Perete Laterală (Doar IGS-510TF)
Trebuie să utilizați șuruburile furnizate împreună cu suporturile de montare pe perete. Deteriorarea pieselor cauzată de utilizarea șuruburilor incorecte ar anula garanția.
Diagrama cu Trei Vederi
Diagrama cu trei vederi a Industrial Gigabit Ethernet Switch constă din mai multe porturi RJ45 10/100/1000BASE-T cu detectare automată și un bloc terminal detașabil. Indicatorii LED sunt, de asemenea, localizați pe panoul frontal.
- IGS-500T
![Diagrama cu Trei Vederi - Partea 1]( "Planet - IGS-500T - Diagrama cu Trei Vederi - Partea 1")
- IGS-510TF
![Diagrama cu Trei Vederi - Partea 2]( "Planet - IGS-500T - Diagrama cu Trei Vederi - Partea 2")
