Zanussi ZCAN20FW1 - Manual del Congelador Horizontal

VISITE NUESTRO SITIO WEB PARA:
Obtener consejos de uso, folletos, solución de problemas, información de servicio y reparación: www.zanussi.com/support

INSTALACIÓN

Consulte los capítulos de seguridad.

DIMENSIONES

• No cause daños a la parte de la unidad de refrigeración que está cerca del intercambiador de calor.

¹⁾ el ancho, la altura y la profundidad del electrodoméstico sin el asa

¹⁾ la altura, el ancho y la profundidad del electrodoméstico, incluido el asa, más el espacio necesario para la libre circulación del aire de refrigeración

¹⁾ la altura, el ancho y la profundidad del electrodoméstico, incluido el asa, más el espacio necesario para la libre circulación del aire de refrigeración, más el espacio necesario para permitir la apertura de la puerta al ángulo mínimo que permita la extracción de todo el equipo interno

UBICACIÓN

El electrodoméstico debe instalarse lejos de cualquier fuente de calor, como radiadores, calderas, luz solar directa, etc.

• Coloque el electrodoméstico en posición horizontal sobre una superficie sólida.
• Asegúrese de que el electrodoméstico esté nivelado. Esto se puede lograr mediante dos pies ajustables en la parte inferior del lado izquierdo del electrodoméstico. Desenrosque los pies en sentido antihorario para elevarlos.
• Para lograr el mejor rendimiento, no coloque el electrodoméstico debajo de los armarios de pared que sobresalen.
• Asegúrese de que el aire pueda circular libremente alrededor del electrodoméstico.

Si, debido a una instalación diferente, no se respetan los requisitos de ventilación adecuados, el electrodoméstico funcionará correctamente, pero el consumo de energía podría aumentar ligeramente.

Debe ser posible desconectar el electrodoméstico de la fuente de alimentación principal. Por lo tanto, el enchufe debe ser fácilmente accesible después de la instalación.

POSICIONAMIENTO

Este electrodoméstico no está diseñado para ser utilizado como electrodoméstico empotrado.

Este electrodoméstico debe instalarse en un lugar interior seco y bien ventilado. La humedad ambiental no debe superar el 75%.

Este electrodoméstico está diseñado para ser utilizado a una temperatura ambiente que oscile entre 10 °C y 43 °C. El correcto funcionamiento del electrodoméstico solo puede garantizarse dentro del rango de temperatura especificado.

Si tiene alguna duda sobre dónde instalar el electrodoméstico, consulte al vendedor, a nuestro servicio de atención al cliente o al centro de servicio autorizado más cercano.

CONEXIÓN ELÉCTRICA

Cualquier trabajo eléctrico necesario para instalar este electrodoméstico debe ser realizado por un electricista cualificado o una persona competente.

Este electrodoméstico debe estar conectado a tierra.

El fabricante declina cualquier responsabilidad si no se observan estas medidas de seguridad.

Los cables del cable de alimentación están coloreados de acuerdo con el siguiente código:

El electrodoméstico se suministra con un fusible de 13 amperios (B). En caso de tener que cambiar el fusible del enchufe suministrado, se debe utilizar un fusible de 13 amperios aprobado por ASTA (BS 1362).

Un enchufe cortado insertado en un enchufe de 13 amperios es un grave peligro para la seguridad (descarga eléctrica). Asegúrese de desecharlo de forma segura.

GUÍA DE INSTALACIÓN DEL ASA

1. Saque la base del asa y los 2 tornillos de la bolsa de plástico.
2. Coloque el asa en la posición según la imagen. Utilice un destornillador Phillips para fijar la base del asa a la tapa.

   Abra y cierre la tapa varias veces para asegurarse de que el asa esté bien sujeta.

DESCRIPCIÓN GENERAL

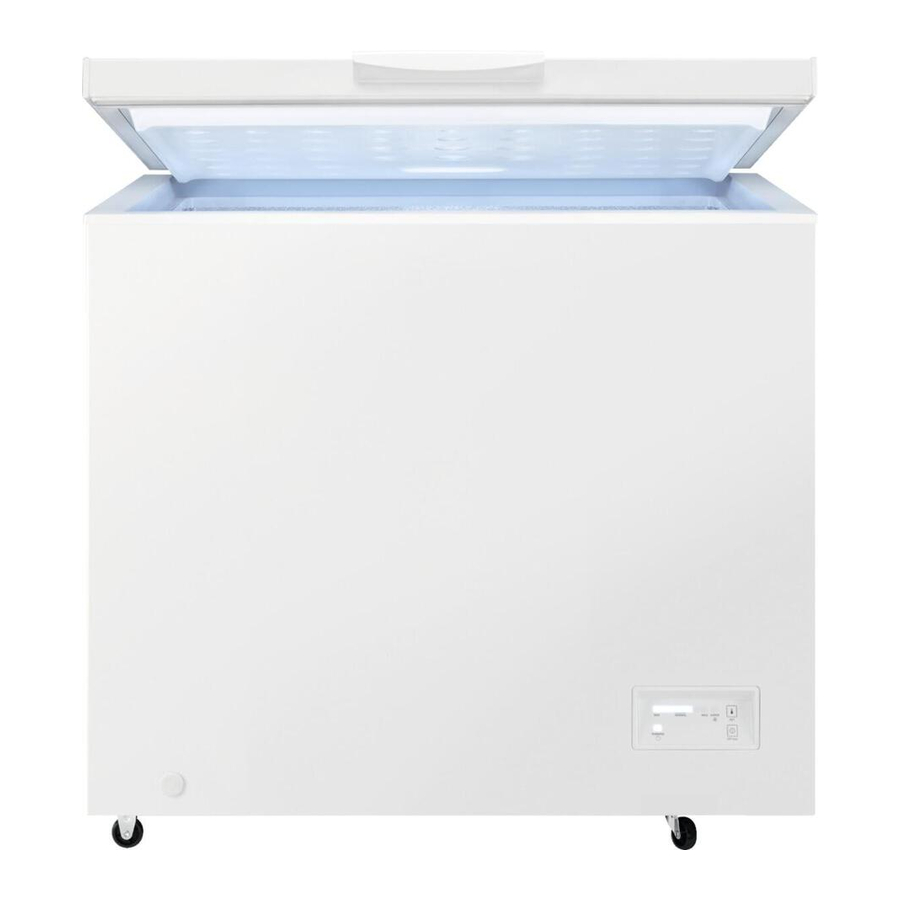

DESCRIPCIÓN DEL ELECTRODOMÉSTICO

1. Asa
2. Cesta
3. Panel de control
4. Tapón de drenaje exterior
5. Pies ajustables

PANEL DE CONTROL

PANEL DE CONTROL

1. Indicador de temperatura
2. Indicador SUPER
3. Botón SET (ajustar)
4. Botón OFF (apagar)
5. Indicador de funcionamiento

ENCENDIDO/APAGADO

1. Para encender el electrodoméstico, inserte el enchufe en la toma de corriente.
2. Si los indicadores están apagados, presione el botón OFF (apagar) durante 3 segundos.
3. Para apagar el electrodoméstico, presione el botón OFF (apagar) durante 3 segundos.

REGULACIÓN DE LA TEMPERATURA

Para ajustar la temperatura:

1. Presione el botón SET (ajustar) repetidamente hasta alcanzar la temperatura deseada.
   La temperatura recomendada es de -18 °C.
2. La temperatura se establece 5 segundos después de la última pulsación.

El ajuste exacto debe elegirse teniendo en cuenta que la temperatura dentro del electrodoméstico depende de:

• la temperatura ambiente
• la frecuencia con la que se abre la tapa
• la cantidad de alimentos almacenados
• la ubicación del electrodoméstico.

Si el electrodoméstico se utiliza a una temperatura ambiente entre +10 °C y -15 °C, el termostato debe ajustarse a la temperatura más fría (-22 °C) para permitir que el compresor funcione correctamente.

FUNCIÓN SUPER

La función SUPER acelera la congelación de alimentos frescos y, al mismo tiempo, protege los alimentos ya almacenados del calentamiento no deseado.

Para activar la función:

1. Presione el botón SET (ajustar) repetidamente hasta que se encienda el indicador SUPER.
2. La función se establece 5 segundos después de la última pulsación.

La función SUPER se detiene automáticamente después de 52 horas y la temperatura vuelve al ajuste anterior.

Puede detener la función manualmente antes de ese tiempo, presionando el botón SET (ajustar) y ajustando la temperatura deseada.

INDICADOR DE FUNCIONAMIENTO

Este indicador está encendido cuando el compresor está en funcionamiento y se apaga cuando el compresor deja de funcionar.

ANTES DEL PRIMER USO

LIMPIEZA DEL INTERIOR

Antes de usar el electrodoméstico por primera vez, el interior y todos los accesorios internos deben lavarse con agua tibia y un poco de jabón neutro para eliminar el olor típico de un producto nuevo, y luego secarse completamente.

No utilice detergentes, polvos abrasivos, cloro o limpiadores a base de aceite, ya que dañarán el acabado.

CONEXIÓN ELÉCTRICA

Cuando conecta el electrodoméstico a la fuente de alimentación, o se enciende después de un fallo de alimentación, todas las luces indicadoras parpadean una vez. Luego, el electrodoméstico vuelve a la configuración anterior.

USO DIARIO

Consulte los capítulos de seguridad.

CONGELACIÓN DE ALIMENTOS FRESCOS

El compartimento del congelador es adecuado para congelar alimentos frescos y almacenar alimentos congelados y ultracongelados durante mucho tiempo.

La cantidad máxima de alimentos que se pueden congelar en

24 horas se especifica en la placa de características (consulte "Datos técnicos").

Inicie la función SUPER 24 horas antes de colocar alimentos en el electrodoméstico.

El proceso de congelación dura 24 horas, durante este período no agregue otros alimentos para congelar.

ALMACENAMIENTO DE ALIMENTOS CONGELADOS

Cuando se inicia por primera vez o después de un período sin uso, antes de colocar los productos en el compartimento, deje que el electrodoméstico funcione durante al menos 24 horas en la configuración más alta.

Puede quitar la cesta para obtener más espacio de almacenamiento.

En caso de descongelación accidental, por ejemplo, debido a un fallo de alimentación, si la alimentación ha estado apagada durante más tiempo que el valor que se muestra en la tabla de características técnicas en "tiempo de subida", los alimentos descongelados deben consumirse rápidamente o cocinarse inmediatamente y luego volver a congelarse (después de enfriarse).

DESCONGELACIÓN

Los alimentos ultracongelados o congelados, antes de ser utilizados, se pueden descongelar en el refrigerador o a temperatura ambiente, dependiendo del tiempo disponible para esta operación.

Las piezas pequeñas pueden incluso cocinarse aún congeladas, directamente desde el congelador: en este caso, la cocción tardará más.

CONSEJOS Y SUGERENCIAS

CONSEJOS PARA AHORRAR ENERGÍA

• La configuración interna del electrodoméstico es la que garantiza el uso más eficiente de la energía.
• No abra la tapa con frecuencia ni la deje abierta más tiempo del necesario.
• Cuanto más fría sea la configuración de la temperatura, mayor será el consumo de energía.
• Asegure una buena ventilación. No cubra las rejillas o los orificios de ventilación.

CONSEJOS PARA LA CONGELACIÓN

• Active la función SUPER al menos 24 horas antes de colocar los alimentos dentro del compartimento del congelador.
• Antes de congelar, envuelva y selle los alimentos frescos en: papel de aluminio, película o bolsas de plástico, recipientes herméticos con tapa.
• Para una congelación y descongelación más eficientes, divida los alimentos en porciones pequeñas.
• Se recomienda poner etiquetas y fechas en todos los alimentos congelados. Esto ayudará a identificar los alimentos y a saber cuándo deben utilizarse antes de que se deterioren.
• Los alimentos deben estar frescos al congelarlos para preservar su buena calidad. Especialmente las frutas y verduras deben congelarse después de la cosecha para preservar todos sus nutrientes.
• No congele botellas o latas con líquidos, en particular bebidas que contengan dióxido de carbono, ya que pueden explotar durante la congelación.
• No coloque alimentos calientes en el compartimento del congelador. Enfríelos a temperatura ambiente antes de colocarlos dentro del compartimento.
• Para evitar que aumente la temperatura de los alimentos ya congelados, no coloque alimentos frescos sin congelar directamente junto a ellos. Coloque los alimentos a temperatura ambiente en la parte del compartimento del congelador donde no haya alimentos congelados.
• No coma cubitos de hielo, helados de agua o polos inmediatamente después de sacarlos del congelador. Riesgo de congelación.
• No vuelva a congelar los alimentos descongelados. Si los alimentos se han descongelado, cocínelos, enfríelos y luego congélelos.

CONSEJOS PARA EL ALMACENAMIENTO DE ALIMENTOS CONGELADOS

• El compartimento del congelador es el que está marcado con.
• Una buena configuración de temperatura que garantiza la conservación de los productos alimenticios congelados es una temperatura inferior o igual a -18°C. Una configuración de temperatura más alta dentro del electrodoméstico puede acortar la vida útil.
• Todo el compartimento del congelador es adecuado para el almacenamiento de productos alimenticios congelados.
• Deje suficiente espacio alrededor de los alimentos para que el aire circule libremente.
• Para un almacenamiento adecuado, consulte la etiqueta del envase de los alimentos para ver su vida útil.
• Es importante envolver los alimentos de forma que se evite la entrada de agua, humedad o condensación.

CONSEJOS PARA COMPRAR

Después de hacer la compra:

• Asegúrese de que el envase no esté dañado, ya que los alimentos podrían estar deteriorados. Si el envase está hinchado o húmedo, es posible que no se haya almacenado en las condiciones óptimas y que la descongelación ya haya comenzado.
• Para limitar el proceso de descongelación, compre los productos congelados al final de su compra y transpórtelos en una bolsa térmica y aislante.
• Coloque los alimentos congelados inmediatamente en el congelador después de regresar de la tienda.
• Si los alimentos se han descongelado aunque sea parcialmente, no los vuelva a congelar. Consúmalos lo antes posible.
• Respete la fecha de caducidad y la información de almacenamiento que figura en el envase.

VIDA ÚTIL

CUIDADO Y LIMPIEZA

Consulte los capítulos de seguridad.

LIMPIEZA

Desenchufe el electrodoméstico antes de realizar cualquier operación de mantenimiento.

No utilice detergentes, productos abrasivos, productos de limpieza muy perfumados o ceras para limpiar el interior del electrodoméstico. No utilice limpiadores a vapor para limpiar el electrodoméstico. Evite dañar el sistema de refrigeración.

1. Apague el electrodoméstico.
2. Retire los alimentos almacenados, envuélvalos en varias capas de periódico y colóquelos en un lugar fresco.
3. Limpie regularmente el electrodoméstico y los accesorios con agua tibia y jabón neutro. Limpie cuidadosamente el sello de la tapa.
4. Seque completamente el electrodoméstico.
5. Conecte el enchufe de red a la toma de corriente.
6. Encienda el electrodoméstico.
7. Ajuste la temperatura a la configuración MAX (máxima) y cierre la tapa. Espere dos o tres horas antes de volver a cargar los alimentos previamente retirados en el electrodoméstico.
8. Ajuste la temperatura a la configuración deseada.

DESCONGELACIÓN DEL CONGELADOR

No utilice un dispositivo mecánico o eléctrico para acelerar el proceso de descongelación. No utilice ningún medio artificial. Descongele el congelador cuando la capa de escarcha alcance un grosor de unos 4-5 mm.

1. Apague el electrodoméstico.
2. Retire los alimentos almacenados, envuélvalos en varias capas de periódico y colóquelos en un lugar fresco.
3. Retire el tapón de drenaje del interior del electrodoméstico.
4. Deje la tapa abierta.
5. Coloque una bandeja debajo del tapón de drenaje exterior.
6. Saque el tapón de drenaje exterior.

7. Gire el tapón de drenaje 180 grados para que el agua de drenaje fluya hacia la bandeja.


Asegúrese de que el agua no se derrame fuera de la bandeja.

8. Limpie el interior y séquelo completamente.
9. Encienda el electrodoméstico.
10. Ajuste la temperatura a una configuración más alta y cierre la tapa. Espere dos o tres horas antes de volver a cargar los alimentos previamente retirados en el electrodoméstico.
11. Ajuste la temperatura a la configuración deseada.

RESOLUCIÓN DE PROBLEMAS

Consulte los capítulos de seguridad.

QUÉ HACER SI...

Hay sonidos que pueden producirse durante el funcionamiento del electrodoméstico (por ejemplo, burbujeo, zumbido, crujido o chasquido), que son normales.

Si su electrodoméstico sigue sin funcionar correctamente después de realizar las comprobaciones anteriores, póngase en contacto con el Centro de Servicio Autorizado más cercano.

Especifique el modelo y el número de serie de su electrodoméstico cuando se ponga en contacto con el Centro de Servicio Autorizado. Esto acelerará la asistencia recibida.

RUIDOS

DATOS TÉCNICOS

INFORMACIÓN DE SEGURIDAD

Antes de la instalación y el uso del electrodoméstico, lea atentamente las instrucciones suministradas. El fabricante no se hace responsable de las lesiones o los daños que sean el resultado de una instalación o un uso incorrectos. Guarde siempre las instrucciones en un lugar seguro y accesible para futuras consultas.

SEGURIDAD DE LOS NIÑOS Y DE LAS PERSONAS VULNERABLES

• Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si han recibido supervisión o instrucciones sobre el uso del electrodoméstico de forma segura y comprenden los peligros que implica.
• Los niños de entre 3 y 8 años y las personas con discapacidades muy amplias y complejas deben mantenerse alejados del electrodoméstico a menos que estén supervisados continuamente.
• Los niños menores de 3 años deben mantenerse alejados del electrodoméstico a menos que estén supervisados continuamente.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el electrodoméstico.
• Los niños no deben realizar la limpieza y el mantenimiento del usuario del electrodoméstico sin supervisión.
• Mantenga todo el embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

SEGURIDAD GENERAL

• Este electrodoméstico es para almacenar alimentos y bebidas únicamente.
• Este electrodoméstico está diseñado para uso doméstico unifamiliar en un entorno interior.
• Este electrodoméstico puede utilizarse en oficinas, habitaciones de hotel, habitaciones de huéspedes de alojamiento y desayuno, casas de huéspedes de granjas y otros alojamientos similares en los que dicho uso no supere los niveles de uso doméstico (promedio).
• Para evitar la contaminación de los alimentos, respete las siguientes instrucciones:
  • no abra la puerta durante periodos prolongados;
  • limpie regularmente las superficies que puedan entrar en contacto con los alimentos y los sistemas de drenaje accesibles;
•
  Mantenga las aberturas de ventilación, en el recinto del electrodoméstico o en la estructura empotrada, libres de obstrucciones.
•
  No utilice dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación, aparte de los recomendados por el fabricante.
•
  No dañe el circuito refrigerante.
•
  No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos del electrodoméstico, a menos que sean del tipo recomendado por el fabricante.
• No utilice agua pulverizada ni vapor para limpiar el electrodoméstico.
• Limpie el electrodoméstico con un paño suave y húmedo. Utilice únicamente detergentes neutros. No utilice productos abrasivos, estropajos abrasivos, disolventes u objetos metálicos.
• Cuando el electrodoméstico esté vacío durante un periodo prolongado, apáguelo, descongélelo, límpielo, séquelo y deje la puerta abierta para evitar que se forme moho en el interior del electrodoméstico.
• No almacene sustancias explosivas como latas de aerosol con un propulsor inflamable en este electrodoméstico.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su Centro de Servicio Autorizado o personas cualificadas de forma similar para evitar un peligro.

INSTALACIÓN

Solo una persona cualificada debe instalar este aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga siempre cuidado al mover el aparato, ya que es pesado. Utilice siempre guantes de seguridad y calzado cerrado.
• Asegúrese de que el aire pueda circular alrededor del aparato.
• En la primera instalación, espere al menos 4 horas antes de conectar el aparato a la fuente de alimentación. Esto es para permitir que el aceite fluya de nuevo en el compresor.
• Antes de realizar cualquier operación en el aparato, retire el enchufe de la toma de corriente.
• No instale el aparato cerca de radiadores, cocinas, hornos o placas de cocción.
• No exponga el aparato a la lluvia.
• No instale el aparato donde haya luz solar directa.
• No instale este aparato en áreas que sean demasiado húmedas o demasiado frías.
• Cuando mueva el aparato, levántelo por el borde con pies ajustables. No levante el aparato por el borde con ruedas, ya que podría rayar el suelo.

CONEXIÓN ELÉCTRICA

Riesgo de incendio y descarga eléctrica.

Al colocar el aparato, asegúrese de que el cable de alimentación no quede atrapado o dañado.

No utilice adaptadores de enchufes múltiples ni cables de extensión.

• El aparato debe estar conectado a tierra.
• Asegúrese de que los parámetros de la placa de características sean compatibles con las características eléctricas de la fuente de alimentación principal.
• Utilice siempre una toma de corriente a prueba de golpes correctamente instalada.
• Asegúrese de no causar daños a los componentes eléctricos (por ejemplo, enchufe de red, cable de red, compresor). Póngase en contacto con el Centro de Servicio Autorizado o con un electricista para cambiar los componentes eléctricos.
• El cable de red debe permanecer por debajo del nivel del enchufe de red.
• Conecte el enchufe de red a la toma de corriente solo al final de la instalación. Asegúrese de que haya acceso al enchufe de red después de la instalación.
• No tire del cable de red para desconectar el aparato. Tire siempre del enchufe de red.

USO

Riesgo de lesiones, quemaduras, descarga eléctrica o incendio.

El aparato contiene gas inflamable, isobutano (R600a), un gas natural con un alto nivel de compatibilidad ambiental. Tenga cuidado de no dañar el circuito de refrigerante que contiene isobutano.

• No cambie la especificación de este aparato.
• No coloque aparatos eléctricos (por ejemplo, heladeras) en el aparato a menos que el fabricante indique que son aplicables.
• Si se producen daños en el circuito de refrigerante, asegúrese de que no haya llamas ni fuentes de ignición en la habitación. Ventile la habitación.
• No permita que los artículos calientes toquen las partes de plástico del aparato.
• No ponga refrescos en el compartimento del congelador. Esto creará presión en el recipiente de la bebida.
• No almacene gas y líquido inflamables en el aparato.
• No coloque productos inflamables o artículos que estén húmedos con productos inflamables en, cerca o sobre el aparato.
• No toque el compresor ni el condensador. Están calientes.
• No retire ni toque artículos del compartimento del congelador si tiene las manos mojadas o húmedas.
• No vuelva a congelar los alimentos que se hayan descongelado.
• Siga las instrucciones de almacenamiento en el embalaje de los alimentos congelados.
• Envuelva los alimentos en cualquier material en contacto con alimentos antes de colocarlos en el compartimento del congelador.

ILUMINACIÓN INTERNA

Riesgo de descarga eléctrica.

• Con respecto a la(s) lámpara(s) dentro de este producto y las lámparas de repuesto que se venden por separado: Estas lámparas están diseñadas para soportar condiciones físicas extremas en los electrodomésticos, como temperatura, vibración, humedad, o están diseñadas para señalar información sobre el estado operativo del electrodoméstico. No están diseñadas para ser utilizadas en otras aplicaciones y no son adecuadas para la iluminación de habitaciones domésticas.

CUIDADO Y LIMPIEZA

Riesgo de lesiones o daños al aparato.

• Antes del mantenimiento, desactive el aparato y desconecte el enchufe de la toma de corriente.
• Este aparato contiene hidrocarburos en la unidad de refrigeración. Solo una persona cualificada debe realizar el mantenimiento y la recarga de la unidad.
• Examine regularmente el desagüe del aparato y, si es necesario, límpielo. Si el desagüe está bloqueado, el agua descongelada se acumula en la parte inferior del aparato.

SERVICIO

• Para reparar el aparato, póngase en contacto con el Centro de Servicio Autorizado. Utilice únicamente piezas de repuesto originales.
• Tenga en cuenta que la autorreparación o la reparación no profesional pueden tener consecuencias para la seguridad y podrían anular la garantía.
• Las siguientes piezas de repuesto estarán disponibles durante 7 años después de que el modelo haya sido descontinuado: termostatos, sensores de temperatura, placas de circuito impreso, fuentes de luz, manijas de puertas, bisagras de puertas, bandejas y cestas. Tenga en cuenta que algunas de estas piezas de repuesto solo están disponibles para reparadores profesionales, y que no todas las piezas de repuesto son relevantes para todos los modelos.
• Las juntas de las puertas estarán disponibles durante 10 años después de que el modelo haya sido descontinuado.

ELIMINACIÓN

Riesgo de lesiones o asfixia.

• Desconecte el aparato de la fuente de alimentación principal.
• Corte el cable de red y deséchelo.
• Retire la puerta para evitar que niños y mascotas queden encerrados dentro del aparato.
• El circuito de refrigerante y los materiales de aislamiento de este aparato son respetuosos con el ozono.
• La espuma de aislamiento contiene gas inflamable. Póngase en contacto con su autoridad municipal para obtener información sobre cómo desechar el aparato correctamente.
