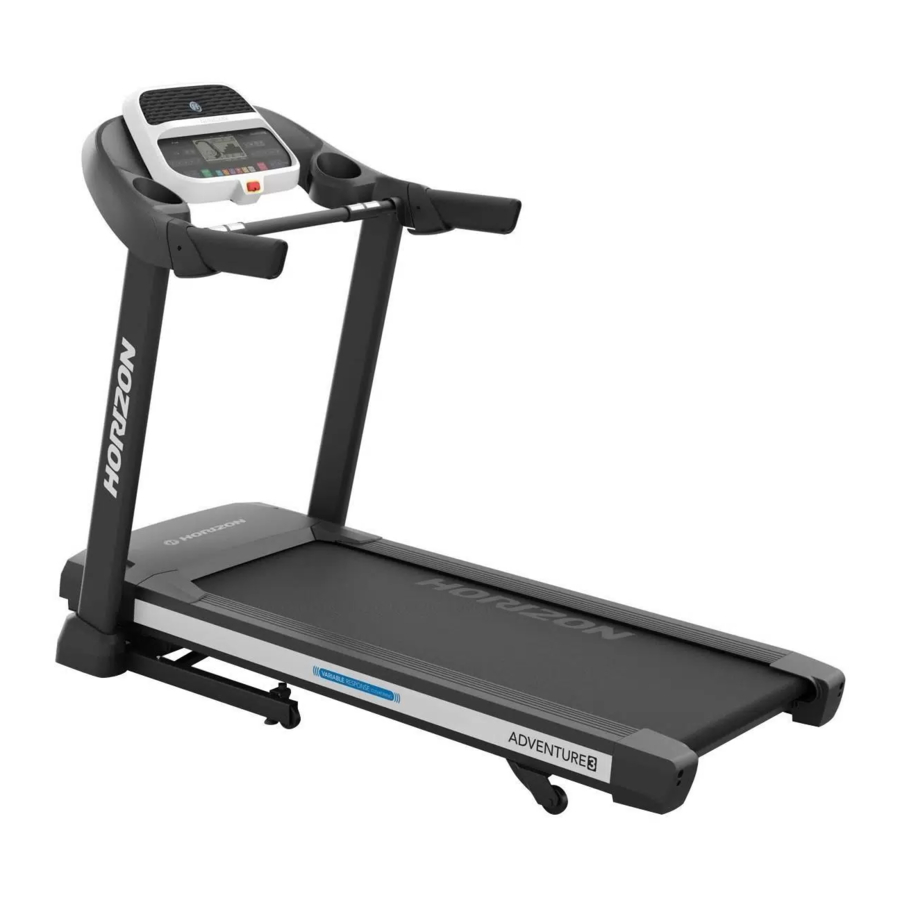

Horizon Fitness ADVENTURE 3, ADVENTURE 5 - Manual de la caminadora

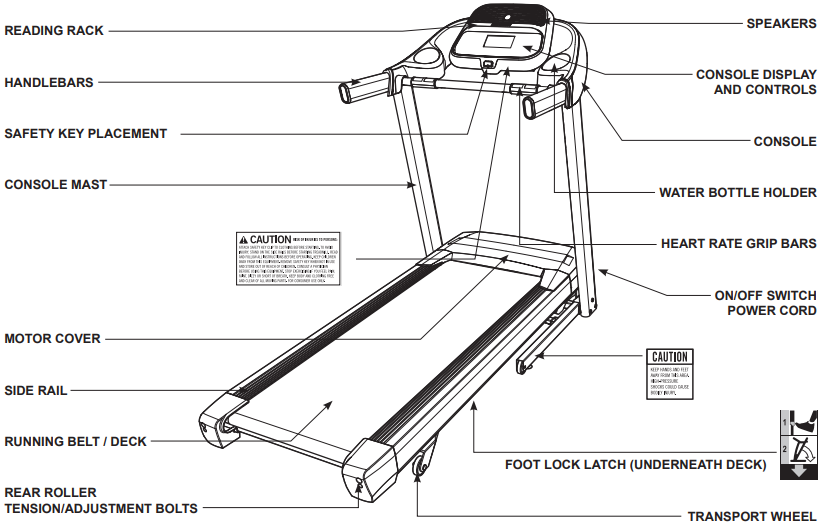

ENSAMBLAJE

Hay varias áreas durante el proceso de ensamblaje a las que se debe prestar especial atención. Es muy importante seguir las instrucciones de ensamblaje correctamente y asegurarse de que todas las piezas estén bien apretadas. Si las instrucciones de ensamblaje no se siguen correctamente, la caminadora podría tener piezas que no estén apretadas y parecerán sueltas y pueden causar ruidos molestos. Para evitar daños a la caminadora, se deben revisar las instrucciones de ensamblaje y se deben tomar medidas correctivas.

Antes de continuar, encuentre el número de serie de su caminadora ubicado en una etiqueta blanca con código de barras cerca del interruptor de encendido/apagado y el cable de alimentación y escríbalo para futuras referencias.


UBICACIÓN DEL NÚMERO DE SERIE

» Consulte el NÚMERO DE SERIE y el NOMBRE DEL MODELO cuando llame para solicitar servicio.

HERRAMIENTAS NECESARIAS

• Llave en T (incluida)
• Llave en L (incluida)
• Destornillador (no incluido)

PIEZAS INCLUIDAS

• 2 mástiles de la consola
• 1 Conjunto de consola
• 1 Kit de hardware
• 1 Llave de seguridad
• 1 Cable de alimentación
• 1 Cable adaptador de audio
• 1 Botella de lubricante de silicona (para 2 aplicaciones)

¿NECESITA AYUDA?
Si tiene preguntas o si faltan piezas, comuníquese con el Soporte Técnico al Cliente. La información de contacto se encuentra en la contraportada de este manual.

DESEMBALAJE

Coloque la caja de la caminadora sobre una superficie plana y nivelada. Se recomienda que coloque una cubierta protectora en su piso. Tenga PRECAUCIÓN al manipular y transportar esta unidad. Nunca abra la caja cuando esté de lado. Una vez que se hayan quitado las correas de flejado, no levante ni transporte esta unidad a menos que esté completamente ensamblada y en la posición vertical plegada, con el pestillo de bloqueo seguro. Desempaque y ensamble la unidad donde se usará. La caminadora adjunta está equipada con amortiguadores de alta presión y puede abrirse bruscamente si se manipula incorrectamente. Nunca agarre ninguna parte del marco de inclinación e intente levantar o mover la caminadora.

• ¡NO INTENTE LEVANTAR LA CAMINADORA! No mueva ni levante la caminadora del embalaje hasta que se especifique en las instrucciones de ensamblaje. Puede quitar la envoltura de plástico de los mástiles de la consola.
• ¡EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES PODRÍA RESULTAR EN LESIONES!

• Durante cada paso del ensamblaje, asegúrese de que TODAS las tuercas y los pernos estén en su lugar y parcialmente enroscados. Se recomienda que complete el ensamblaje completo de su unidad antes de apretar completamente CUALQUIER perno.
• Varias piezas han sido prelubricadas para ayudar en el ensamblaje y el uso. No lo limpie. Si tiene dificultades, se recomienda una ligera aplicación de grasa de litio para bicicletas.

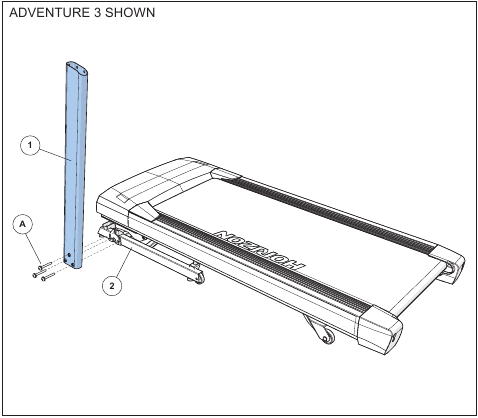

PASO 1

1. Corte las correas de flejado amarillas y levante la plataforma para correr hacia arriba para quitar todo el contenido de debajo de la plataforma para correr.
2. Abra HARDWARE PARA EL PASO 1.
3. Fije el MÁSTIL DE LA CONSOLA IZQUIERDA (1) al BASTIDOR PRINCIPAL (2) usando 3 PERNOS (A).

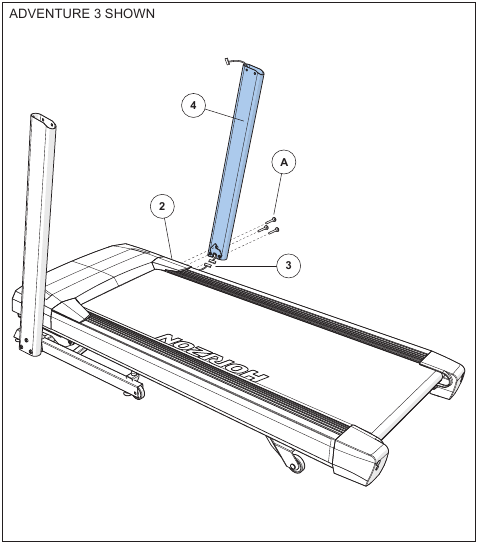

PASO 2

1. Tire del CABLE DE LA BASE (3) lejos del bastidor de la base de la caminadora. Conecte el CABLE DE LA CONSOLA (3) del BASTIDOR PRINCIPAL (2) al CABLE DE LA CONSOLA (3) en la parte inferior del MÁSTIL DE LA CONSOLA DERECHA (4). El otro extremo del CABLE DE LA CONSOLA debe estar ubicado en la parte superior del mástil.
2. Abra HARDWARE PARA EL PASO 2.
3. Fije el MÁSTIL DE LA CONSOLA DERECHA (4) al BASTIDOR PRINCIPAL (2) usando 3 PERNOS (A).

NOTA: Tenga cuidado de no pellizcar el cable de la consola al fijar el mástil de la consola derecha.

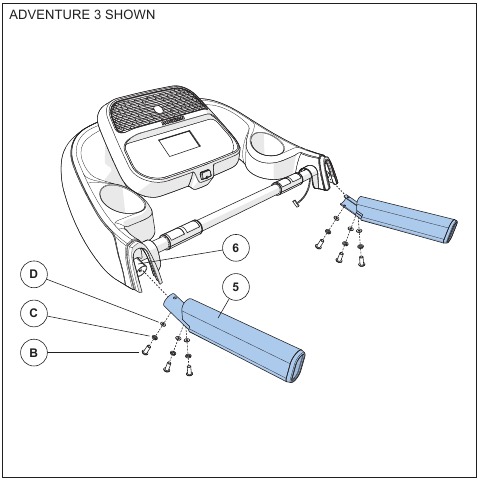

PASO 3

1. Abra HARDWARE PARA EL PASO 3.
2. Deslice los MANILLARES (5) sobre la CONSOLA (6).
3. Fije los MANILLARES (5) a la CONSOLA (6) usando 3 PERNOS (B), 3 ARANDELAS DE RESORTE (C) y 3 ARANDELAS CURVAS (D) de cada lado.

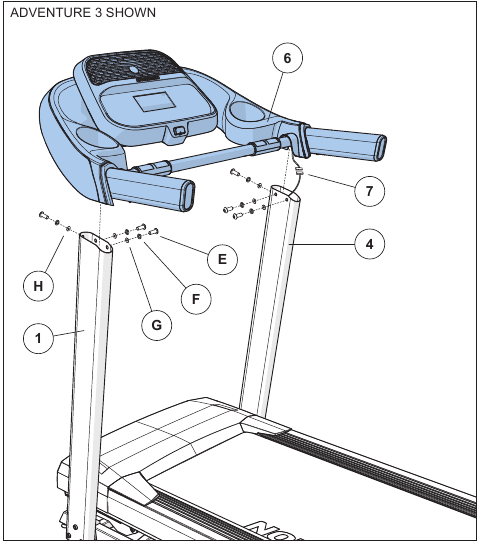

PASO 4

1. Abra HARDWARE PARA EL PASO 4.
2. Coloque suavemente la CONSOLA (5) encima de los MÁSTILES DE LA CONSOLA (1 y 4).
   NOTA: Tenga cuidado de no pellizcar los cables de la consola al fijar la consola.
3. Conecte los CABLES DE LA CONSOLA (7) y asegúrese de que estén metidos dentro de la CONSOLA (6).
4. Conecte la CONSOLA (6) al MÁSTIL DE LA CONSOLA (4) derecho usando 2 PERNOS (E), 2 ARANDELAS DE RESORTE (F) y 2 ARANDELAS PLANAS (G) desde el interior del mástil y 1 PERNO (E), 1 ARANDELA DE RESORTE (F) y 1 ARANDELA CURVA (H) desde el frente del mástil.
5. Repita el PASO D en el lado izquierdo.

ENSAMBLAJE COMPLETO
Antes del primer uso, lubrique la plataforma de la caminadora siguiendo las instrucciones en la sección MANTENIMIENTO en la GUÍA DE LA CAMINADORA.
