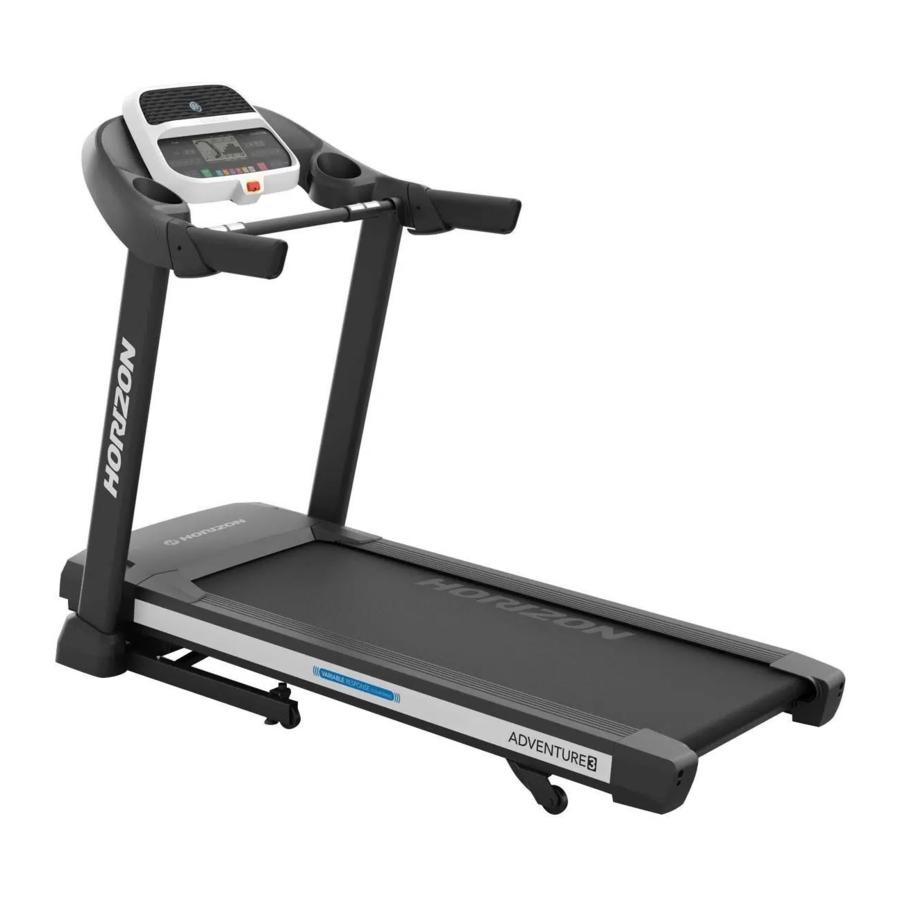

Horizon Fitness ADVENTURE 3, ADVENTURE 5 - Manual de utilizare al benzii de alergare

Cuprins

MONTARE


Există mai multe zone în timpul procesului de montare cărora trebuie să li se acorde o atenție specială. Este foarte important să urmați corect instrucțiunile de montare și să vă asigurați că toate piesele sunt strânse bine. Dacă instrucțiunile de montare nu sunt urmate corect, banda de alergare ar putea avea piese care nu sunt strânse și vor părea slăbite și pot provoca zgomote iritante. Pentru a preveni deteriorarea benzii de alergare, instrucțiunile de montare trebuie revizuite și trebuie luate măsuri corective.

Înainte de a continua, găsiți numărul de serie al benzii de alergare, situat pe un autocolant alb cu cod de bare, lângă întrerupătorul de alimentare și cablul de alimentare și notați-l pentru referințe viitoare.
ETICHETA CU NUMELE MODELULUI

LOCAȚIA NUMĂRULUI DE SERIE

» Consultați NUMĂRUL DE SERIE și NUMELE MODELULUI atunci când apelați pentru service.

PIESELE PRODUSULUI

INSTRUMENTE NECESARE

  • Cheie T (inclusă)
  • Cheie L (inclusă)
  • Șurubelniță (nu este inclusă)

PIESE INCLUSE

  • 2 stâlpi ai consolei
  • 1 ansamblu consolă
  • 1 kit de hardware
  • 1 cheie de siguranță
  • 1 cablu de alimentare
  • 1 cablu adaptor audio
  • 1 sticlă de lubrifiant siliconic (pentru 2 aplicări)

AVETI NEVOIE DE AJUTOR?
Dacă aveți întrebări sau dacă lipsesc piese, contactați Asistența tehnică pentru clienți. Informațiile de contact se află pe coperta din spate a acestui manual.

DESPACHETARE

Așezați cutia benzii de alergare pe o suprafață plană și orizontală. Se recomandă să așezați o husă de protecție pe podea. Aveți GRIJĂ când manipulați și transportați această unitate. Nu deschideți niciodată cutia când este pe o parte. Odată ce curelele de legătură au fost îndepărtate, nu ridicați sau transportați această unitate decât dacă este complet asamblată și în poziție verticală pliată, cu zăvorul de blocare asigurat. Despachetați și asamblați unitatea acolo unde va fi utilizată. Banda de alergare închisă este echipată cu amortizoare de înaltă presiune și se poate deschide brusc dacă este manevrată greșit. Nu apucați niciodată de nicio porțiune a cadrului de înclinare și nu încercați să ridicați sau să mutați banda de alergare.

  • NU ÎNCERCAȚI SĂ RIDICAȚI BANDA DE ALERGARE! Nu mutați sau ridicați banda de alergare din ambalaj până când nu este specificat acest lucru în instrucțiunile de asamblare. Puteți scoate folia de plastic de pe stâlpii consolei.
  • NERESPECTAREA ACESTOR INSTRUCȚIUNI AR PUTEA DUCE LA RĂNIRE!

  • În timpul fiecărei etape de asamblare, asigurați-vă că TOATE piulițele și șuruburile sunt la locul lor și parțial filetate. Se recomandă să finalizați asamblarea completă a unității înainte de a strânge complet orice șurub.
  • Mai multe piese au fost pre-lubrifiate pentru a ajuta la asamblare și utilizare. Vă rugăm să nu ștergeți acest lucru. Dacă aveți dificultăți, se recomandă o aplicare ușoară de vaselină litiu pentru biciclete.

PASUL 1

HARDWARE PENTRU PASUL 1
PIESA TIP CANT.
A ȘURUB 3

ASAMBLARE - PASUL 1

  1. Tăiați curelele galbene de legătură și ridicați platforma de alergare în sus pentru a scoate tot conținutul de sub platforma de alergare.
  2. Deschideți HARDWARE PENTRU PASUL 1.
  3. Atașați STÂLPUL CONSOLEI STÂNGA (1) la CADRUL PRINCIPAL (2) folosind 3 ȘURUBURI (A).

PASUL 2

HARDWARE PENTRU PASUL 2
PIESA TIP CANT.
A ȘURUB 3

ASAMBLARE - PASUL 2

  1. Trageți CABLU BAZĂ (3) departe de cadrul bazei benzii de alergare. Conectați CABLU CONSOLEI (3) de la CADRUL PRINCIPAL (2) la CABLU CONSOLEI (3) în partea de jos a STÂLPULUI CONSOLEI DREAPTA (4). Celălalt capăt al CABLU CONSOLEI ar trebui să fie situat în partea de sus a stâlpului.
  2. Deschideți HARDWARE PENTRU PASUL 2.
  3. Atașați STÂLPUL CONSOLEI DREAPTA (4) la CADRUL PRINCIPAL (2) folosind 3 ȘURUBURI (A).

NOTĂ: Aveți grijă să nu ciupiți cablul consolei în timp ce atașați stâlpul consolei din dreapta.

PASUL 3

HARDWARE PENTRU PASUL 3
PIESA TIP CANT.
B ȘURUB 6
C RONDELĂ ARC 6
D RONDELĂ ARCUIALĂ 6

ASAMBLARE - PASUL 3 - INSTALAREA GHIDOANELOR

  1. Deschideți HARDWARE PENTRU PASUL 3.
  2. Glisați GHIDOANELE (5) pe CONSOLE (6).
  3. Atașați GHIDOANELE (5) la CONSOLE (6) folosind 3 ȘURUBURI (B), 3 RONDELĂ ARCUIALĂ (C) și 3 RONDELĂ ARC (D) de fiecare parte.

PASUL 4

HARDWARE PENTRU PASUL 4
PIESA TIP CANT.
E ȘURUB 6
F RONDELĂ ARCUIALĂ 6
G RONDELĂ PLATĂ 4
H RONDELĂ ARC 2

ASAMBLARE - PASUL 4 - INSTALAREA CONSOLEI

  1. Deschideți HARDWARE PENTRU PASUL 4.
  2. Așezați cu grijă CONSOLE (5) deasupra STÂLPILOR CONSOLEI (1 și 4).
    NOTĂ: Aveți grijă să nu ciupiți cablurile consolei în timp ce atașați consola.
  3. Conectați CABlURILE CONSOLEI (7) și asigurați-vă că sunt introduse în interiorul CONSOLEI (6).
  4. Conectați CONSOLE (6) la STÂLPUL CONSOLEI din dreapta (4) folosind 2 ȘURUBURI (E), 2 RONDELĂ ARCUIALĂ (F) și 2 RONDELĂ PLATĂ (G) din interiorul stâlpului și 1 ȘURUB (E), 1 RONDELĂ ARCUIALĂ (F) și 1 RONDELĂ ARC (H) din partea din față a stâlpului.
  5. Repetați PASUL D pe partea stângă.

ASAMBLARE COMPLETĂ
Înainte de prima utilizare, lubrifiați platforma benzii de alergare urmând instrucțiunile din secțiunea ÎNTREȚINERE din GHIDUL BANDA DE ALERGARE.
