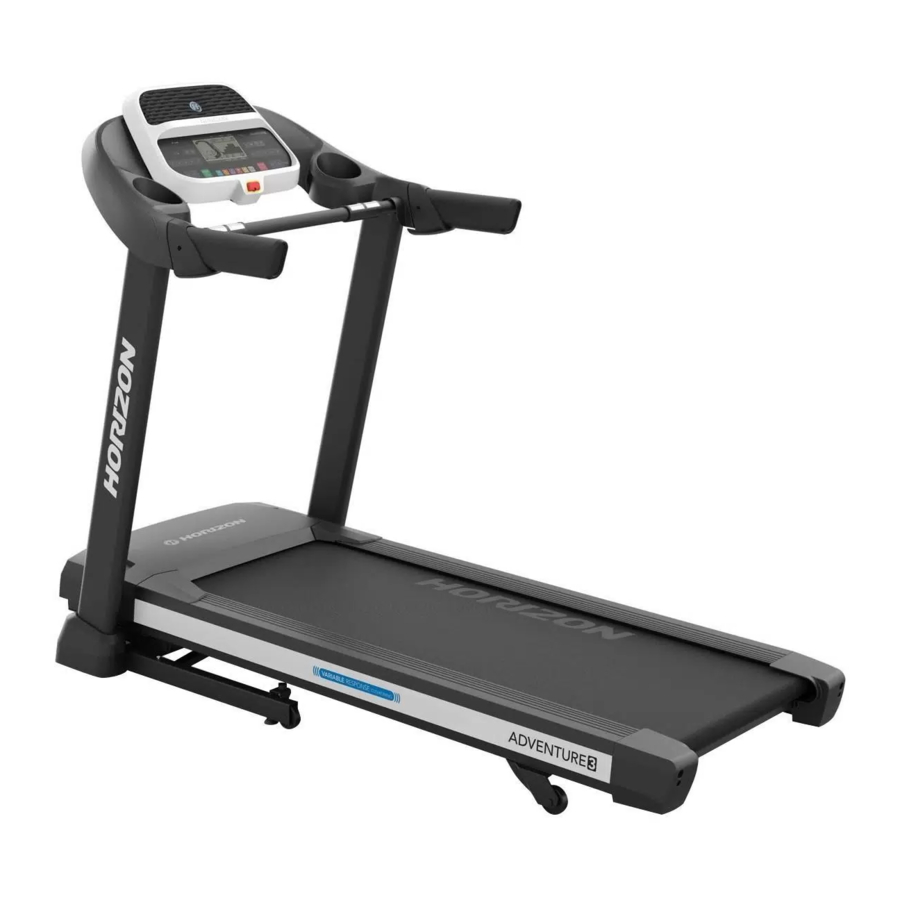

Horizon Fitness ADVENTURE 3, ADVENTURE 5 - Koşu Bandı

MONTAJ

Montaj işlemi sırasında özel dikkat gösterilmesi gereken çeşitli alanlar vardır. Montaj talimatlarına doğru şekilde uymak ve tüm parçaların sıkıca sabitlendiğinden emin olmak çok önemlidir. Montaj talimatlarına doğru şekilde uyulmazsa, koşu bandının sıkılmamış parçaları olabilir ve gevşek görünebilir ve sinir bozucu seslere neden olabilir. Koşu bandına zarar vermemek için montaj talimatları gözden geçirilmelidir ve düzeltici önlemler alınmalıdır.

Devam etmeden önce, açma/kapama güç anahtarının ve güç kablosunun yakınındaki beyaz bir barkod etiketinde bulunan koşu bandınızın seri numarasını bulun ve ileride başvurmak üzere not edin.

SERİ NUMARASI KONUMU

» Servis çağrısında bulunurken SERİ NUMARASI ve MODEL ADINA başvurun.

GEREKLİ ARAÇLAR

T-Anahtar (dahil)
L-Anahtar (dahil)
Tornavida (dahil değildir)

DAHİL OLAN PARÇALAR

2 Konsol Direği
1 Konsol Tertibatı
1 Donanım Kiti
1 Emniyet Anahtarı
1 Güç Kablosu
1 Ses Adaptörü Kablosu
1 Şişe Silikon Yağlayıcı (2 uygulama için)

YARDIMA MI İHTİYACINIZ VAR?
Sorularınız varsa veya eksik parçalar varsa, Müşteri Teknik Desteği ile iletişime geçin. İletişim bilgileri bu kılavuzun arka kapağında bulunmaktadır.

AMBALAJINDAN ÇIKARMA

Koşu bandı kartonunu düz bir yüzeye yerleştirin. Zemininize koruyucu bir örtü yerleştirmeniz önerilir. Bu üniteyi taşırken ve taşırken DİKKATLİ olun. Kutu yan tarafındayken asla açmayın. Sabitleme kayışları çıkarıldıktan sonra, kilit mandalı güvenli bir şekilde takılmışken, tamamen monte edilmemiş ve dik katlanmış konumda olmadığı sürece bu üniteyi kaldırmayın veya taşımayın. Üniteyi kullanılacağı yerde ambalajından çıkarın ve monte edin. Kapalı koşu bandı, yüksek basınçlı amortisörlerle donatılmıştır ve yanlış kullanıldığında aniden açılabilir. Eğim çerçevesinin herhangi bir bölümünü asla tutmayın ve koşu bandını kaldırmaya veya hareket ettirmeye çalışmayın.

KOŞU BANDINI KALDIRMAYA ÇALIŞMAYIN! Montaj talimatlarında belirtilene kadar koşu bandını ambalajından çıkarmayın veya kaldırmayın. Konsol direklerindeki plastik ambalajı çıkarabilirsiniz.
BU TALİMATLARA UYULMAMASI YARALANMAYA NEDEN OLABİLİR!

Her montaj adımında, TÜM somun ve cıvataların yerinde olduğundan ve kısmen dişli olduğundan emin olun. Herhangi BİR cıvatayı tamamen sıkmadan önce ünitenizin tam montajını tamamlamanız önerilir.
Montaja ve kullanıma yardımcı olmak için çeşitli parçalar önceden yağlanmıştır. Lütfen bunu silmeyin. Zorluk çekerseniz, hafif bir lityum bisiklet gresi uygulaması önerilir.

ADIM 1

ADIM 1 İÇİN DONANIM
PARÇA	TÜR	ADET
A	CIVATA	3

Sarı sabitleme kayışlarını kesin ve koşu platformunun altındaki tüm içeriği çıkarmak için koşu platformunu yukarı doğru kaldırın.
ADIM 1 İÇİN DONANIM'ı açın.
3 CIVATA (A) kullanarak SOL KONSOL DİREĞİNİ (1) ANA ÇERÇEVEYE (2) takın.

ADIM 2

ADIM 2 İÇİN DONANIM
PARÇA	TÜR	ADET
A	CIVATA	3

TABAN KABLOSUNU (3) koşu bandı taban çerçevesinden uzağa çekin. ANA ÇERÇEVEDEN (2) gelen KONSOL KABLOSUNU (3), SAĞ KONSOL DİREĞİNİN (4) altındaki KONSOL KABLOSUNA (3) bağlayın. KONSOL KABLOSUNUN diğer ucu direğin üst kısmında bulunmalıdır.
ADIM 2 İÇİN DONANIM'ı açın.
3 CIVATA (A) kullanarak SAĞ KONSOL DİREĞİNİ (4) ANA ÇERÇEVEYE (2) takın.

NOT: Sağ konsol direğini takarken konsol kablosunu sıkıştırmamaya dikkat edin.

ADIM 3

ADIM 3 İÇİN DONANIM
PARÇA	TÜR	ADET
B	CIVATA	6
C	KAVİSLİ PUL	6
D	YAYLI PUL	6

ADIM 3 İÇİN DONANIM'ı açın.
TUTMA YERLERİNİ (5) KONSOLUN (6) üzerine kaydırın.
Her iki taraftan 3 CIVATA (B), 3 YAYLI PUL (C) ve 3 KAVİSLİ PUL (D) kullanarak TUTMA YERLERİNİ (5) KONSOLA (6) takın.

ADIM 4

ADIM 4 İÇİN DONANIM
PARÇA	TÜR	ADET
E	CIVATA	6
F	YAYLI PUL	6
G	DÜZ PUL	4
H	KAVİSLİ PUL	2

ADIM 4 İÇİN DONANIM'ı açın.
KONSOLU (5) hafifçe KONSOL DİREKLERİNİN (1 & 4) üzerine yerleştirin.
NOT: Konsolu takarken konsol kablolarını sıkıştırmamaya dikkat edin.
KONSOL KABLOLARINI (7) bağlayın ve KONSOLUN (6) içine yerleştirildiğinden emin olun.
Sağ KONSOL DİREĞİNE (4), direğin içinden 2 CIVATA (E), 2 YAYLI PUL (F) ve 2 DÜZ PUL (G) ve direğin önünden 1 CIVATA (E), 1 YAYLI PUL (F) ve 1 KAVİSLİ PUL (H) kullanarak KONSOLU (6) bağlayın.
D adımını sol tarafta tekrarlayın.
