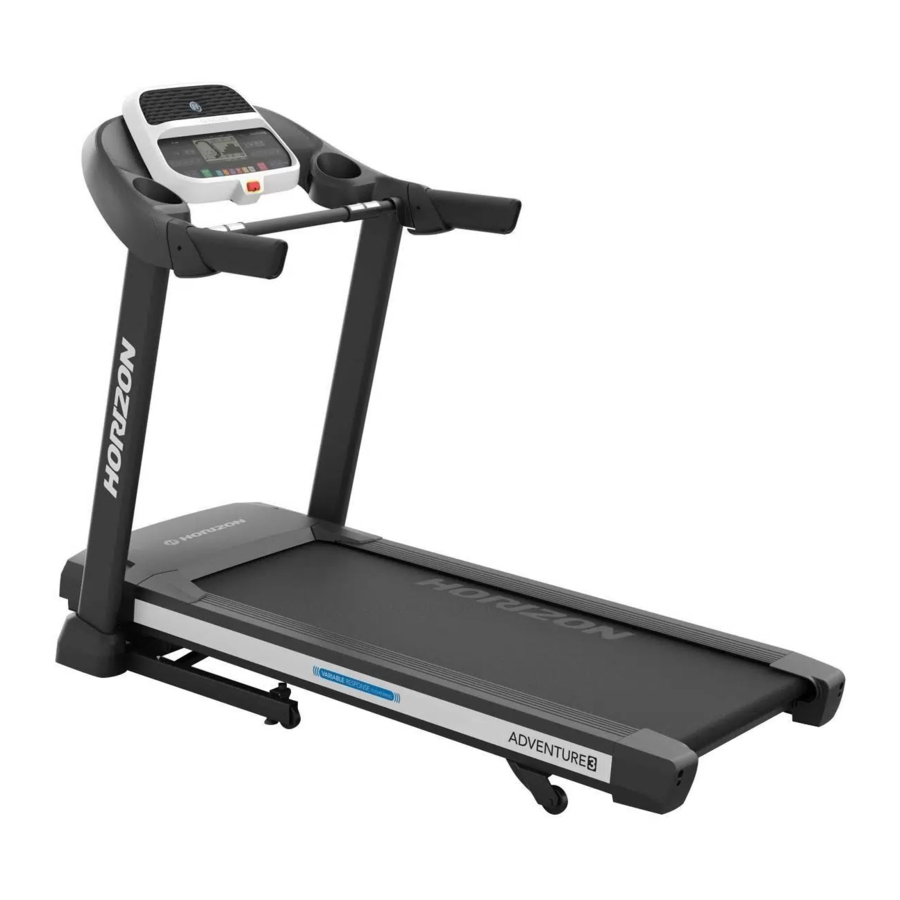

Horizon Fitness ADVENTURE 3, ADVENTURE 5 - Manuali i shiritit të vrapimit

Përmbajtja

1 MONTIMI
2 Shkarko manual
3 Në Gjuhë të Tjera

MONTIMI

Gjatë procesit të montimit ka disa zona që duhet t'u kushtohet vëmendje e veçantë. Është shumë e rëndësishme të ndiqni saktë udhëzimet e montimit dhe të siguroheni që të gjitha pjesët të jenë të shtrënguara fort. Nëse udhëzimet e montimit nuk ndiqen saktë, shiriti i vrapimit mund të ketë pjesë që nuk janë të shtrënguara dhe do të duken të lira dhe mund të shkaktojnë zhurma irrituese. Për të parandaluar dëmtimin e shiritit të vrapimit, udhëzimet e montimit duhet të shqyrtohen dhe duhet të ndërmerren veprime korrigjuese.

Përpara se të vazhdoni, gjeni numrin serial të shiritit tuaj të vrapimit që ndodhet në një etiketë të bardhë barkodi pranë çelësit ndez/fik dhe kordonit të rrymës dhe shkruajeni për referencë të ardhshme.

VENDNDODHJA E NUMRIT SERIAL

» Referojuni NUMRIT SERIAL dhe EMRAVE TË MODELIT kur telefononi për shërbim.

MJETET E KËRKUARA

Çelës T (i përfshirë)
Çelës L (i përfshirë)
Kaçavidë (nuk përfshihet)

PJESËT E PËRFSHIRA

2 shtylla konsoli
1 montim konsoli
1 komplet pajisjesh
1 çelës sigurie
1 kordon rryme
1 kabllo përshtatës audio
1 shishe lubrifikant silikoni (për 2 aplikime)

KENI NEVOJË PËR NDIHMË?
Nëse keni pyetje ose nëse ka ndonjë pjesë që mungon, kontaktoni Mbështetjen Teknike të Klientit. Informacioni i kontaktit ndodhet në kapakun e pasmë të këtij manuali.

ZHPAKETIMI

Vendoseni kartonin e shiritit të vrapimit në një sipërfaqe të sheshtë. Rekomandohet të vendosni një mbulesë mbrojtëse në dyshemenë tuaj. Kini KUJDES kur trajtoni dhe transportoni këtë njësi. Asnjëherë mos e hapni kutinë kur është në anën e saj. Pasi rripat e lidhjes të jenë hequr, mos e ngrini ose transportoni këtë njësi nëse nuk është montuar plotësisht dhe në pozicionin e drejtë të palosur, me rregulluesin e kyçjes të sigurt. Shpaketo dhe monto njësinë atje ku do të përdoret. Shiriti i vrapimit i bashkangjitur është i pajisur me goditje me presion të lartë dhe mund të hapet papritmas nëse trajtohet keq. Asnjëherë mos kapni asnjë pjesë të kornizës së pjerrësisë dhe mos u përpiqni ta ngrini ose ta zhvendosni shiritin e vrapimit.

MOS U PËRPIQNI TË NGRINI SHIRITIN E VRAPIMIT! Mos e zhvendosni ose ngrini shiritin e vrapimit nga paketimi derisa të specifikohet kështu në udhëzimet e montimit. Ju mund të hiqni mbështjellësin plastik nga shtyllat e konsolës.
MOSRESPEKTIMI I KËTYRE UDHËZIMEVE MUND TË REZULTOJË NË LËNDIME!

Gjatë çdo hapi montimi, sigurohuni që TË GJITHA dadot dhe bulonat të jenë në vend dhe pjesërisht të filetuara. Rekomandohet të përfundoni montimin e plotë të njësisë suaj përpara se të shtrëngoni plotësisht ndonjë BULONË.
Disa pjesë janë para-lubrifikuar për të ndihmuar në montim dhe përdorim. Ju lutemi mos e fshini këtë. Nëse keni vështirësi, rekomandohet një aplikim i lehtë i yndyrës litium për biçikleta.

HAPI 1

PAJISJE PËR HAPIN 1
PJESË	LLOJ	SASIA
A	BULONË	3

Pritini rripat e verdhë dhe ngrini platformën e vrapimit lart për të hequr të gjitha përmbajtjet nga poshtë platformës së vrapimit.
Hapni PAJISJE PËR HAPIN 1.
Bashkangjitni SHTYLLËN E KONSOLËS SË MAJTË (1) në KUADRIN KRYESOR (2) duke përdorur 3 BULONA (A).

HAPI 2

PAJISJE PËR HAPIN 2
PJESË	LLOJ	SASIA
A	BULONË	3

Tërhiqeni KABLLON E BAZËS (3) larg nga korniza bazë e shiritit të vrapimit. Lidheni KABLLON E KONSOLËS (3) nga KUADRI KRYESOR (2) me KABLLON E KONSOLËS (3) në fund të SHTYLLËS SË DJATHTË TË KONSOLËS (4). Skaji tjetër i KABLLOS SË KONSOLËS duhet të ndodhet në krye të shtyllës.
Hapni PAJISJE PËR HAPIN 2.
Bashkangjitni SHTYLLËN E DJATHTË TË KONSOLËS (4) në KUADRIN KRYESOR (2) duke përdorur 3 BULONA (A).

SHËNIM: Kini kujdes që të mos kapni kabllon e konsolës ndërsa bashkangjitni shtyllën e djathtë të konsolës.

HAPI 3

PAJISJE PËR HAPIN 3
PJESË	LLOJ	SASIA
B	BULONË	6
C	RONDEL ME LUK	6
D	RONDEL E ELASTIKUT	6

Hapni PAJISJE PËR HAPIN 3.
Rrëshqisni TIMONAT (5) mbi KONSOLËN (6).
Bashkangjitni TIMONAT (5) në KONSOLËN (6) duke përdorur nga secila anë 3 BULONA (B), 3 RONDELA E ELASTIKUT (C) dhe 3 RONDELA ME LUK (D).

HAPI 4

PAJISJE PËR HAPIN 4
PJESË	LLOJ	SASIA
E	BULONË	6
F	RONDEL E ELASTIKUT	6
G	RONDEL E RRËMBËTË	4
H	RONDEL ME LUK	2

Hapni PAJISJE PËR HAPIN 4.
Vendoseni butësisht KONSOLËN (5) sipër SHTYLLAVE TË KONSOLËS (1 & 4).
SHËNIM: Kini kujdes që të mos kapni kabllot e konsolës ndërsa bashkangjitni konsolën.
Lidheni KABLLOT E KONSOLËS (7) dhe sigurohuni që ato të jenë futur brenda KONSOLËS (6).
Lidheni KONSOLËN (6) me SHTYLLËN E DJATHTË TË KONSOLËS (4) duke përdorur nga ana e brendshme e shtyllës 2 BULONA (E), 2 RONDELA E ELASTIKUT (F) dhe 2 RONDELA TË RRËMBËTA (G) dhe nga ana e përparme e shtyllës 1 BULONË (E), 1 RONDEL E ELASTIKUT (F) dhe 1 RONDEL ME LUK (H) .
Përsëriteni HAPIN D në anën e majtë.

MONTIMI I PËRFUNDUAR
Përpara përdorimit të parë, lubrifikoni platformën e shiritit të vrapimit duke ndjekur udhëzimet në seksionin MIRËMBAJTJA në UDHËZUESIN E SHIRITIT TË VRAPIMIT.
