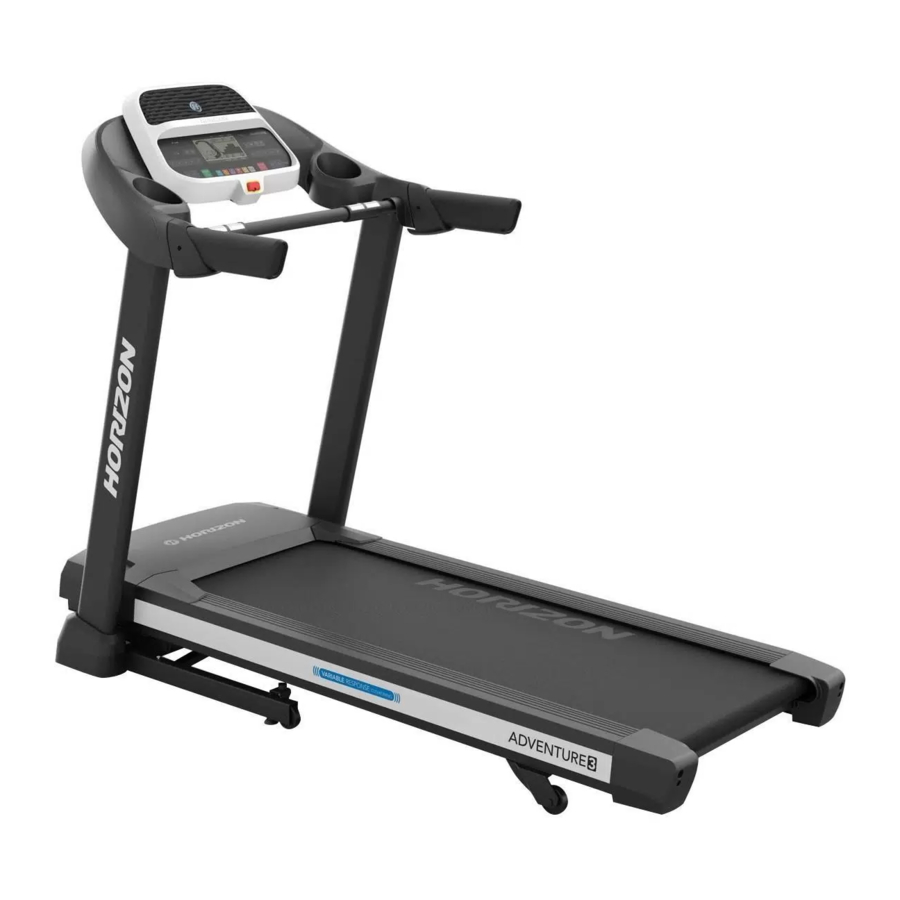

Horizon Fitness ADVENTURE 3, ADVENTURE 5 - Priručnik za traku za trčanje
SASTAVLJANJE
Tijekom procesa sastavljanja postoji nekoliko područja kojima se mora posvetiti posebna pozornost. Vrlo je važno ispravno slijediti upute za sastavljanje i provjeriti jesu li svi dijelovi čvrsto zategnuti. Ako se upute za sastavljanje ne slijede ispravno, traka za trčanje može imati dijelove koji nisu zategnuti i činit će se labavi te mogu uzrokovati iritantne zvukove. Kako bi se spriječilo oštećenje trake za trčanje, upute za sastavljanje moraju se pregledati i poduzeti korektivne mjere.
Prije nego što nastavite, pronađite serijski broj svoje trake za trčanje koji se nalazi na bijeloj naljepnici s crtičnim kodom u blizini prekidača za uključivanje/isključivanje i kabela za napajanje i zapišite ga za buduću upotrebu.
MJESTO SERIJSKOG BROJA
» Prilikom poziva servisa navedite SERIJSKI BROJ i NAZIV MODELA.
POTREBNI ALATI
- T-ključ (uključen)
- L-ključ (uključen)
- Odvijač (nije uključen)
UKLJUČENI DIJELOVI
- 2 stupa konzole
- 1 sklop konzole
- 1 komplet hardvera
- 1 sigurnosni ključ
- 1 kabel za napajanje
- 1 audio adapter kabel
- 1 bočica silikonskog maziva (za 2 nanošenja)
TREBATE POMOĆ?
Ako imate pitanja ili nedostaju neki dijelovi, obratite se službi za tehničku podršku korisnicima. Kontakt informacije nalaze se na stražnjoj strani ovog priručnika.
RASPAKIRAVANJE
Postavite kartonsku kutiju trake za trčanje na ravnu površinu. Preporučuje se da na pod postavite zaštitnu oblogu. BUDITE OPREZNI pri rukovanju i transportu ove jedinice. Nikada ne otvarajte kutiju dok je sa strane. Nakon što su trake za vezivanje uklonjene, nemojte podizati ili transportirati ovu jedinicu osim ako nije potpuno sastavljena i u uspravnom presavijenom položaju, sa sigurnosnom kopčom. Raspakirajte i sastavite jedinicu tamo gdje će se koristiti. Priložena traka za trčanje opremljena je amortizerima visokog tlaka i može se naglo otvoriti ako se njome nepropisno rukuje. Nikada ne hvatajte nijedan dio okvira nagiba i pokušavajte podići ili premjestiti traku za trčanje.
- NEMOJTE POKUŠAVATI PODIĆI TRAKU ZA TRČANJE! Nemojte pomicati ili podizati traku za trčanje iz ambalaže dok se to ne odredi u uputama za sastavljanje. Možete ukloniti plastičnu foliju sa stupova konzole.
- NEPOŠTIVANJE OVIH UPUTA MOŽE DOVESTI DO OZLJEDA!
- Tijekom svakog koraka sastavljanja provjerite jesu li SVE matice i vijci na mjestu i djelomično navojni. Preporučuje se da dovršite cijelo sastavljanje jedinice prije nego što potpuno zategnete BILO KOJI vijak.
- Nekoliko je dijelova prethodno podmazano kako bi se olakšalo sastavljanje i korištenje. Molimo vas da to ne brišete. Ako imate poteškoća, preporučuje se lagano nanošenje litijeve masti za bicikle.
KORAK 1
| HARDVER ZA KORAK 1 | ||
| DIO | VRSTA | KOL. |
| A | VIJAK | 3 |
- Prerežite žute trake za vezivanje i podignite platformu za trčanje prema gore kako biste uklonili sav sadržaj ispod platforme za trčanje.
- Otvorite HARDVER ZA KORAK 1.
- Pričvrstite LIJEVI STUP KONZOLE (1) na GLAVNI OKVIR (2) pomoću 3 VIJKA (A).
KORAK 2
| HARDVER ZA KORAK 2 | ||
| DIO | VRSTA | KOL. |
| A | VIJAK | 3 |
- Povucite BAZNI KABEL (3) od okvira baze trake za trčanje. Spojite KABEL KONZOLE (3) s GLAVNOG OKVIRA (2) na KABEL KONZOLE (3) na dnu DESNOG STUPA KONZOLE (4). Drugi kraj KABELA KONZOLE trebao bi se nalaziti na vrhu stupa.
- Otvorite HARDVER ZA KORAK 2.
- Pričvrstite DESNI STUP KONZOLE (4) na GLAVNI OKVIR (2) pomoću 3 VIJKA (A).
NAPOMENA: Pazite da ne priklještite kabel konzole dok pričvršćujete desni stup konzole.
KORAK 3
| HARDVER ZA KORAK 3 | ||
| DIO | VRSTA | KOL. |
| B | VIJAK | 6 |
| C | LUČNA PODLOŠKA | 6 |
| D | OPRUŽNA PODLOŠKA | 6 |
- Otvorite HARDVER ZA KORAK 3.
- Kliznite RUČKE (5) na KONZOLU (6).
- Pričvrstite RUČKE (5) na KONZOLU (6) pomoću 3 VIJKA (B), 3 OPRUŽNE PODLOŠKE (C) i 3 LUČNE PODLOŠKE (D) sa svake strane.
KORAK 4
| HARDVER ZA KORAK 4 | ||
| DIO | VRSTA | KOL. |
| E | VIJAK | 6 |
| F | OPRUŽNA PODLOŠKA | 6 |
| G | RAVNA PODLOŠKA | 4 |
| H | LUČNA PODLOŠKA | 2 |
- Otvorite HARDVER ZA KORAK 4.
- Lagano postavite KONZOLU (5) na vrh STUPOVA KONZOLE (1 & 4).
NAPOMENA: Pazite da ne priklještite kablove konzole dok pričvršćujete konzolu. - Spojite KABLOVE KONZOLE (7) i provjerite jesu li uvučeni unutar KONZOLE (6).
- Spojite KONZOLU (6) na desni STUP KONZOLE (4) pomoću 2 VIJKA (E), 2 OPRUŽNE PODLOŠKE (F) i 2 RAVNE PODLOŠKE (G) s unutarnje strane stupa i 1 VIJKA (E), 1 OPRUŽNE PODLOŠKE (F) i 1 LUČNE PODLOŠKE (H) s prednje strane stupa.
- Ponovite KORAK D na lijevoj strani.
SASTAVLJANJE ZAVRŠENO
Prije prve uporabe, podmažite platformu trake za trčanje slijedeći upute u odjeljku ODRŽAVANJE u VODIČU ZA TRAKU ZA TRČANJE.
