NVIDIA GeForce RTX 3060 Ti - Manual de la tarjeta gráfica

INTRODUCCIÓN

La GeForce RTXTM 3060 Ti te permite disfrutar de los juegos más recientes gracias a la potencia de Ampere, la arquitectura RTX de 2.ª generación de NVIDIA. Obtén un rendimiento increíble con los núcleos Ray Tracing y Tensor mejorados, los nuevos multiprocesadores de transmisión y la memoria G6 de alta velocidad.

Acerca de esta guía

Esta guía de instalación trata sobre la instalación y el funcionamiento de la tarjeta gráfica NVIDIA GeForce RTX 3060 Ti.

Especificaciones del sistema

• Placa base
  Se requiere una ranura de gráficos PCl Express con espacio libre para una tarjeta de 9,5" (L) x 4,4" (An) x 2 ranuras.
• Fuente de alimentación del sistema
  Se requiere una fuente de alimentación del sistema de 600 W¹ con un conector de alimentación PCIE de 8 pines.
• Sistema operativo
  • Microsoft Windows 10, 64 bits, compilación 2004, recomendado
  • Linux de 64 bits
• Instalación del controlador
  • Se requieren 2 GB de espacio disponible en el disco duro para la instalación del controlador
  • Conexión a Internet

¹ Una potencia nominal inferior puede funcionar dependiendo de la configuración del sistema. Consulta al proveedor de la fuente de alimentación.

DESEMBALAJE

Antes de desembalar tu nueva tarjeta gráfica NVIDIA GeForce RTX 3060 Ti, es importante que te asegures de que cumples con todas las especificaciones del sistema enumeradas anteriormente para una instalación sin problemas.
Asegúrate de inspeccionar cada pieza del equipo enviada en la caja de embalaje. Si falta algo o está dañado, ponte en contacto con tu distribuidor.

Equipo
El siguiente equipo y documentación se incluyen en la caja de la tarjeta gráfica GeForce RTX 3060 Ti.

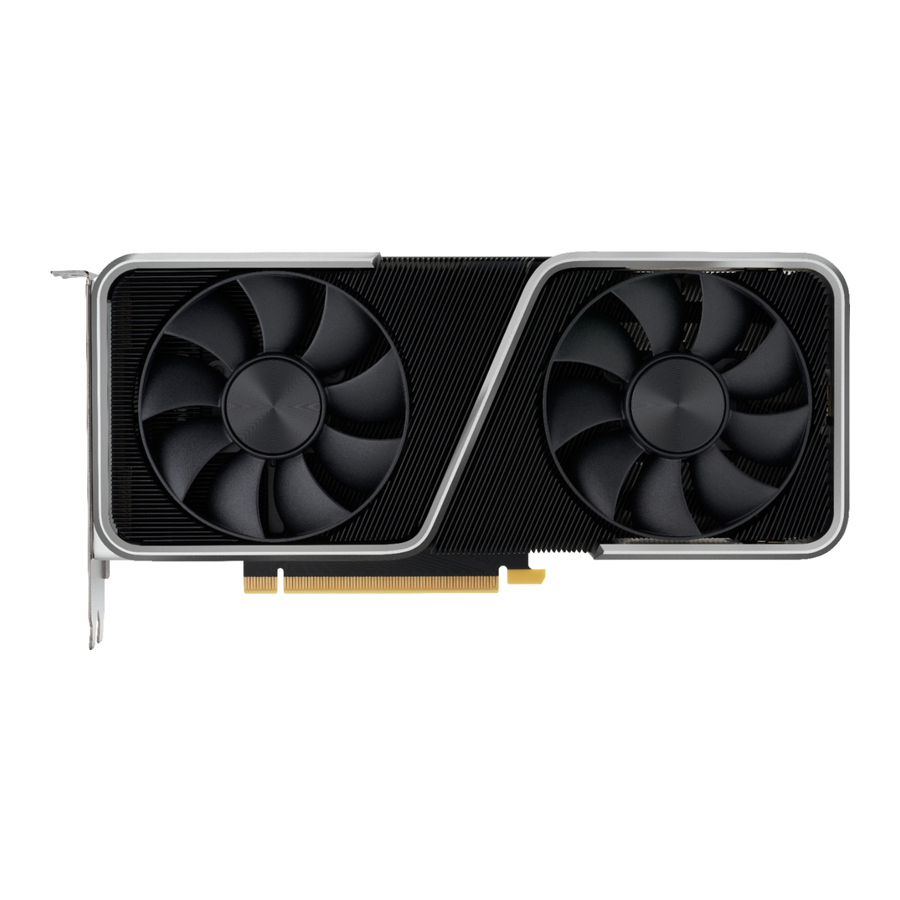

Tarjeta gráfica GeForce RTX 3060 Ti

INSTALACIÓN DE HARDWARE

La instalación del hardware de la tarjeta gráfica NVIDIA GeForce implica abrir el ordenador. RTX 3060 Ti Sigue todas las instrucciones de seguridad que se proporcionan aquí para garantizar que no se produzcan daños a ti, a tu ordenador o a la placa gráfica.

Antes de empezar

La tarjeta gráfica GeForce RTX 3060 Ti es una tarjeta gráfica PCl Express 4.0 x 16. Es posible que tu ordenador ya tenga una tarjeta gráfica instalada en la ranura PCl Express. Si es así, tendrás que quitar esa tarjeta gráfica y sustituirla por la tarjeta gráfica GeForce RTX 3060 Ti.
Si no tienes una tarjeta gráfica, esto significa que tu placa base tiene gráficos integrados (hay un chip de gráficos instalado en tu placa base o integrado en el chipset de la placa base). Si este es el caso, no es necesario realizar ninguna acción antes de instalar tu nueva tarjeta gráfica.
Utiliza la tarjeta gráfica RTX 3060 Ti con un ordenador personal (PC)/servidor ITE con certificación UL.

Instalación del dispositivo

Debido a que hay tantos sistemas informáticos diferentes en el mercado, el procedimiento para instalar la tarjeta gráfica GeForce RTX 3060 Ti puede variar de un sistema a otro. Utiliza las siguientes instrucciones como guía y consulta la documentación de tu sistema informático para obtener más información sobre tu sistema individual.

Nota: Es importante que se desconecte toda la alimentación del ordenador antes de instalar la tarjeta gráfica.

Descarga la electricidad estática de tu cuerpo tocando una superficie con conexión a tierra antes de tocar la tarjeta gráfica. Una superficie con conexión a tierra es el chasis del ordenador, o alguna otra superficie que sepas que está conectada a tierra.

ATENCIÓN: Si tu sistema ha estado funcionando durante un tiempo antes de abrir los paneles, es muy importante que esperes hasta que la tarjeta gráfica de tu sistema se haya enfriado antes de sacarla del sistema. Las tarjetas gráficas se calientan mucho cuando han estado funcionando durante un tiempo.

Utiliza el siguiente procedimiento para instalar la tarjeta gráfica GeForce RTX 3060 Ti en tu sistema informático.

1. Apaga tu ordenador y el monitor, y desconecta el cable de alimentación.
   Dependiendo de tu sistema informático, es posible que tengas que desconectar el cable que va a la parte posterior de tu sistema. Marca los cables para que puedas asegurarte de que los vuelves a conectar correctamente.
2. Abre tu ordenador retirando la cubierta/panel lateral. Consulta la documentación de tu ordenador del fabricante original para obtener ayuda.
3. Retira cualquier tarjeta gráfica existente (si la hay). Guarda el hardware (como tornillos y soportes) para utilizarlo al instalar la tarjeta gráfica NVIDIA.
4. Retira dos tapas de ranura adyacentes si no tienes una tarjeta gráfica instalada.
   Retira dos tapas de ranura adyacentes que correspondan a la ranura PCl-Express en la que estás instalando la tarjeta gráfica GeForce RTX 3060 Ti.


Nota: La tarjeta GeForce RTX 3060 Ti es de doble ancho y requiere la retirada de dos tapas de ranura.

5. Conecta la tarjeta gráfica GeForce RTX 3060 Ti en la ranura PCl Express x16 principal de tu placa base. Esta suele ser la ranura más cercana a la CPU, pero puede ser la segunda o tercera ranura. Busca la ranura etiquetada como x 16. Es probable que sea la única ranura PCl Express con una palanca de retención en el extremo de la ranura o la más cercana a la CPU.
   Instala tu tarjeta gráfica GeForce RTX 3060 Ti en la ranura PCl Express x 16 principal (la ranura principal es la más cercana a la CPU).


ATENCIÓN: Esta tarjeta GPU no debe instalarse con los soportes de E/S orientados hacia abajo.

6. Conecta un conector de alimentación de 8 pines de la fuente de alimentación al NVIDIA Single PCIE 8-pin Power Dongle.

7. Conecta el conector de 12 pines del NVIDIA Single PCIe Power Dongle al borde superior de la tarjeta gráfica GeForce RTX 3060 Ti.
   Conecta el NVIDIA Single PCIe Power Dongle de 12 pines a la parte superior de la tarjeta gráfica GeForce RTX 3060 Ti.

8. Vuelve a instalar la cubierta en tu ordenador.
9. Vuelve a conectar el cable de alimentación al PC.
10. Conecta la(s) pantalla(s) a la tarjeta gráfica.


INSTALACIÓN DEL SOFTWARE

Una vez instalado el hardware, es el momento de instalar el software NVIDIA GeForce Experience y el controlador de gráficos.

Instalación del software GeForce Experience

1. Instala el software GeForce Experience.
   • Ve a http://www.geforce.com/geforce-experience/download y haz clic en Descargar ahora (Download Now).
   • Acepta el acuerdo de licencia del software NVIDIA seleccionando Aceptar y continuar (Agree and Continue). El software GeForce Experience comienza a instalarse.
   • Selecciona Cerrar (Close) para finalizar la instalación.
2. Optimiza tus juegos instalados.
   • Abre GeForce Experience y haz clic en Buscar juegos (Scan for Games) y haz clic en Aceptar (OK) para buscar tus juegos instalados.
   • Haz clic en Optimizar todo (Optimize All) para optimizar la configuración de tu juego.
3. Instala los controladores más recientes.
   • Abre GeForce Experience y selecciona la pestaña Controladores (Drivers).
   • Selecciona Descargar controlador (Download Driver). Tu controlador de GPU comienza a descargarse.
   • Selecciona Instalación exprés (Express Installation) cuando finalice la descarga. GeForce Experience comienza a instalar el controlador de gráficos.

Nota: La instalación puede tardar varios minutos en realizarse. Es posible que tu pantalla se quede en blanco durante unos segundos una o más veces durante la instalación. Esto es normal.

• Haz clic en CERRAR (CLOSE) cuando se complete la instalación del controlador.

¡Enhorabuena!
¡Tu tarjeta gráfica GeForce RTX 3060 Ti ya está lista para usar!

CONFIGURACIÓN DE HDMI

La conexión de un HDTV a través de HDMI te permite emitir audio y vídeo digitales desde tu tarjeta gráfica a un HDTV.

Activación del audio a través de HDMI
Si te estás conectando a tu pantalla a través de HDMI, es posible que tengas que configurar la salida HDMI como tu dispositivo de audio predeterminado.

1. Selecciona Inicio Panel de control Sonido.
2. En la pestaña Reproducción, selecciona tu pantalla HDMI y selecciona
3. Establecer como predeterminado.

¡Enhorabuena! ¡Tu(s) tarjeta(s) gráfica(s) GeForce ya está(n) lista(s) para usar!
Para obtener instrucciones detalladas sobre el uso del Panel de control (Control Panel) de NVIDIA, consulta la Guía del usuario del Panel de control (Control Panel User's Guide) que se encuentra en www.geforce.com/drivers (selecciona tu controlador y, a continuación, haz clic en Guía del usuario del Panel de control (Control Panel User's Guide) para descargar la Guía del usuario).

INSTRUCCIONES DE SEGURIDAD

Para reducir el riesgo de incendio, descarga eléctrica o lesiones, sigue siempre las precauciones básicas de seguridad.

Nota: Todo el hardware debe instalarse antes de la instalación de los controladores.

• Desconecta la alimentación de tu ordenador desconectando la fuente principal de CA antes de la instalación.
• No instales esta tarjeta con la E/S hacia abajo.
• No utilices este producto cerca del agua o cuando tus manos o cuerpo estén mojados.
• No coloques este producto sobre superficies blandas que puedan bloquear las ranuras de ventilación y provocar un sobrecalentamiento.
• No coloques este producto cerca de un conducto de calefacción o un radiador.
• Coloca este producto de forma segura sobre una superficie estable. Si se cae, este producto puede sufrir daños graves.
• No permitas que nada descanse sobre el cable de alimentación. No coloques este producto donde una persona pueda pisar o tropezar con el cable de alimentación.

Referencias

• Actualizar controladores y ajustes óptimos de juego | NVIDIA GeForce Experience
• Controladores oficiales de GeForce | NVIDIA

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar NVIDIA GeForce RTX 3060 Ti - Manual de la tarjeta gráfica
