NVIDIA GeForce GTX 980 - Manual de la tarjeta gráfica

INTRODUCCIÓN

La GTX 980 es una potente tarjeta gráfica que te ofrece el juego rápido, fluido y silencioso que buscas en todos tus títulos favoritos. Con características como GPU Boost 2.0, NVIDIA TXAA y NVIDIA PhysX, esta tarjeta gráfica te dará lo mejor que tus juegos tienen para ofrecer.

Además, con GeForce Experience de NVIDIA integrado directamente en sus controladores, puedes aprovechar las decenas de miles de horas de pruebas de NVIDIA para optimizar la configuración de tu juego con un solo clic.

Acerca de esta guía
Esta guía de instalación describe la instalación y el funcionamiento de la tarjeta gráfica NVIDIA GeForce GTX 980.

Nota: Es importante registrar su producto para recibir soporte en línea y telefónico. Consulte la tarjeta de registro incluida en el embalaje de venta al público para obtener más información sobre el registro de su producto.

Especificaciones del sistema

• Placa base
  Placa base compatible con PCl Express@ o PCl Express 3.0 con una ranura de gráficos x 16 de doble ancho.
• Fuente de alimentación del sistema
  Fuente de alimentación del sistema de 500 W como mínimo o superior con dos conectores de alimentación suplementarios PCl Express de 6 pines.
• Sistema operativo
  • Microsoft Windows 8, de 32 bits o 64 bits
  • Microsoft Windows 7, de 32 bits o 64 bits
  • Linux@ de 32 bits o 64 bits
  • FreeBSD
• Memoria del sistema
  2 GB de memoria del sistema (se recomiendan 4 GB)
• Unidad de DVD-ROM o conexión a Internet para la instalación del controlador
• 300 MB de espacio disponible en el disco duro

DESEMBALAJE

Antes de desembalar su nueva tarjeta gráfica NVIDIA GeForce GTX 980, es importante asegurarse de que cumple con todos los requisitos del sistema para una instalación sin problemas. Asegúrese de inspeccionar cada pieza de equipo enviada en la caja de embalaje. Si falta algo o está dañado, póngase en contacto con su distribuidor.

Asegúrese de inspeccionar cada pieza de equipo enviada en la caja de embalaje. Si falta algo o está dañado, póngase en contacto con su distribuidor

Equipo
El siguiente equipo y documentación se incluyen en la caja de la tarjeta gráfica GeForce GTX 980.

El disco de instalación de controladores de NVIDIA contiene:

• Software GeForce Experience
• Para otros sistemas operativos y para mantener sus controladores actualizados, visite www.nvidia.com/drivers y descargue los controladores más recientes

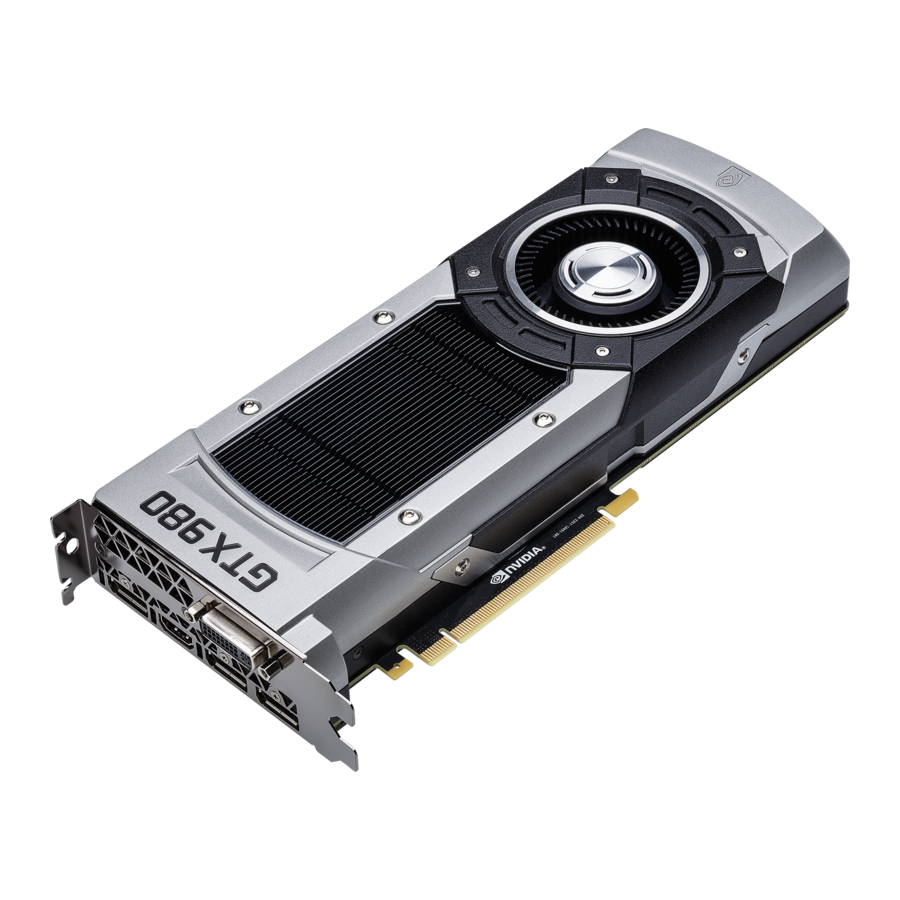

Tarjeta gráfica GeForce GTX 980

INSTALACIÓN DEL HARDWARE

La instalación del hardware de la tarjeta gráfica NVIDIA GeForce GTX 980 implica abrir su ordenador. Siga todas las instrucciones de seguridad que se proporcionan aquí para asegurarse de que no haya daños para usted, su ordenador o la tarjeta gráfica.

Antes de empezar

La tarjeta gráfica GeForce GTX 980 es una tarjeta gráfica PCl Express 3.0 x 16. Es posible que su ordenador ya tenga una tarjeta gráfica instalada en la ranura PCl Express. Si es así, deberá retirar esa tarjeta gráfica y sustituirla por la tarjeta gráfica GeForce GTX 980.

Si no tiene una tarjeta gráfica, esto significa que su placa base tiene gráficos integrados (hay un chip de gráficos instalado en su placa base o integrado en el chipset de la placa base). Si este es el caso, no es necesario realizar ninguna acción antes de instalar su nueva tarjeta gráfica.

Instalación de la tarjeta gráfica GeForce

Debido a que hay tantos sistemas informáticos diferentes en el mercado, el procedimiento para instalar la tarjeta gráfica GeForce GTX 980 puede variar de un sistema a otro. Utilice las siguientes instrucciones como guía y consulte la documentación de su sistema informático para obtener más información sobre su sistema individual.

Nota: Es importante que toda la alimentación del ordenador esté desconectada antes de instalar la tarjeta gráfica.

Descargue la electricidad estática de su cuerpo tocando una superficie con toma de tierra antes de tocar la tarjeta gráfica. Una superficie con toma de tierra es el chasis del ordenador o alguna otra superficie que sepa que tiene toma de tierra.

ATENCIÓN: Si su sistema ha estado funcionando durante un tiempo antes de abrir los paneles, es muy importante que espere hasta que la tarjeta gráfica de su sistema se haya enfriado antes de sacar la tarjeta del sistema. Las tarjetas gráficas se calientan mucho cuando han estado funcionando durante un tiempo.

Utilice el siguiente procedimiento para instalar la tarjeta gráfica GeForce GTX 980 en su sistema informático.

1. Apague su ordenador y el monitor y desconecte el cable de alimentación. Dependiendo de su sistema informático, es posible que deba desconectar el cable que va a la parte posterior de su sistema. Marque los cables para asegurarse de que los vuelve a conectar correctamente.
2. Abra su ordenador retirando la cubierta/panel lateral. Consulte la documentación de su ordenador del fabricante original para obtener ayuda.
3. Retire cualquier tarjeta gráfica existente (si la hay). Guarde el hardware (como tornillos y soportes) para usarlo al instalar la tarjeta gráfica NVIDIA.
4. Retire dos cubiertas de ranura adyacentes si no tiene una tarjeta gráfica instalada.

Retire dos cubiertas de ranura adyacentes que correspondan a la ranura PCl-Express en la que está instalando la tarjeta gráfica GeForce GTX 980.

Nota: La tarjeta GeForce GTX980 es de doble ancho y requiere la eliminación de dos cubiertas de ranura.

5. Enchufe la tarjeta gráfica GeForce GTX 980 en la ranura PCl Express x 16 principal de su placa base. Esta suele ser la ranura más cercana a la CPU, pero puede ser la segunda o tercera ranura. Busque la ranura etiquetada como x 16. Es probable que sea la única ranura PCl Express con una palanca de retención en el extremo de la ranura o la más cercana a la CPU.

Instale su tarjeta gráfica GeForce GTX 980 en la ranura PCl Express x 16 principal (la ranura principal es la más cercana a la CPU).

ATENCIÓN: Se recomienda instalar la tarjeta gráfica en la ranura PCl Express x 16 principal. Si instala la tarjeta gráfica en la ranura secundaria, es posible que su sistema no reconozca la tarjeta gráfica y no se muestre nada en el monitor.
También tenga en cuenta que en algunos SBIOS de placa base, la ubicación física de la ranura principal se puede configurar cuando hay más de una ranura PCl Express x16.

Si está instalando tarjetas gráficas GeForce GTX 980 adicionales para una configuración SLI, continúe con el paso 6 (SLI de 2 vías) o con los pasos 6 y 7 (SLI de 3 vías). Si solo está instalando una tarjeta GeForce, continúe con el paso 8.

ATENCIÓN: Todas las tarjetas gráficas de una configuración SLI deben ser idénticas. Por lo tanto, debe tener todas las tarjetas gráficas GeForce GTX 980

6. Instale una segunda tarjeta gráfica GeForce GTX 980 (SLI de 2 vías):
   1. Instale la segunda tarjeta GeForce en la ranura PCl Express x16 más externa de la placa base.
   2. Conecte las dos tarjetas GeForce GTX 980 entre sí utilizando el conector de puente SLI dual que venía con su placa base compatible con SLI
7. Instale una tercera tarjeta gráfica GeForce GTX 980 (SLI de 3 vías:

1. Conecte las dos tarjetas GeForce GTX 980 entre sí utilizando el conector de puente SLI dual que venía con su placa base compatible con SLI.


2. Conecte las tres tarjetas GeForce GTX 980 entre sí utilizando el conector de puente SLI triple que venía con su placa base compatible con SLI.


8. Conecte dos conectores de alimentación auxiliares PCl Express de 6 pines al borde superior de la tarjeta gráfica GeForce GTX 980. Tenga en cuenta que los conectores y los enchufes de la tarjeta gráfica tienen una forma única y se conectan solo de una manera.

9. Vuelva a instalar la cubierta en su ordenador y vuelva a conectar cualquier cable que haya retirado anteriormente en la instalación.


INSTALACIÓN DEL SOFTWARE

Con el hardware instalado, ahora es el momento de instalar el software NVIDIA GeForce ExperienceTM y el controlador de gráficos.

Instalación del software GeForce Experience

1. Instale el software GeForce Experience.

• Vaya a http://www.geforce.com/geforce-experience/download y haga clic en Descargar ahora.
• Acepte el acuerdo de licencia del software de NVIDIA seleccionando Aceptar y continuar. El software GeForce Experience comienza a instalarse.
• Seleccione Cerrar para finalizar la instalación.

2. Optimice sus juegos instalados.

• Abra GeForce Experience y haga clic en Buscar juegos y haga clic en 0K para buscar sus juegos instalados.
• Haga clic en Optimizar todo para optimizar la configuración de su juego.

Instale los controladores más recientes

1. Abra GeForce Experience y seleccione la pestaña Controladores.
2. Seleccione Descargar controlador. Su controlador de GPU comienza a descargarse.
3. Seleccione Instalación exprés cuando finalice la descarga. GeForce Experience comienza a instalar el controlador de gráficos.

Nota: La instalación puede tardar varios minutos. Su pantalla puede quedarse en blanco durante unos segundos una o más veces durante la instalación. Esto es normal.

4. Haga clic en CERRAR cuando se complete la instalación del controlador.

Habilitación/Deshabilitación de SLI

Si tiene más de una tarjeta gráfica GeForce GTX 980 instalada, puede habilitar/deshabilitar la función SLI utilizando el siguiente procedimiento:

1. Abra el Panel de control de NVIDIA y haga clic en Configurar SLI, Surround, PhysX en el panel de tareas de la izquierda.
2. Seleccione una de las siguientes configuraciones multi-GPU.

• Maximizar el rendimiento 3D
  Seleccione este modo cuando desee que sus tarjetas gráficas trabajen juntas para aumentar su rendimiento de renderizado y la calidad de la imagen
• Activar todas las pantallas
  Activar todas las pantallas desactiva SLI y activa todas las pantallas (cabezales) conectadas
• Configuración de PhysX
  La configuración de PhysX cambia qué GPU ejecuta PhysX y también puede dedicar una GPU solo a PhysX
• Desactivar SLI
  Selección predeterminada.

3. Haga clic en Aplicar.

CONFIGURACIÓN DE HDMI

La conexión de la TVAD a través de HDMI le permite emitir audio y vídeo digital desde su tarjeta gráfica a una TVAD.

Habilitación de audio a través de HDMI

Si se está conectando a su pantalla a través de HDMI, es posible que deba configurar la salida HDMI para que sea su dispositivo de audio predeterminado.

1. Seleccione Inicio → Panel de control →Sonido
2. En la pestaña Reproducción, seleccione su pantalla HDMI y seleccione Establecer predeterminado.

¡Enhorabuena! ¡Sus tarjetas gráficas GeForce ya están listas para usar!
Para obtener instrucciones detalladas sobre el uso del Panel de control de NVIDIA, consulte la Guía del usuario del Panel de control que se encuentra en www.geforce.com/drivers (seleccione su controlador y, a continuación, haga clic en Guía del usuario del Panel de control para descargar la Guía del usuario).

Instrucciones de seguridad

Para reducir el riesgo de incendio, descarga eléctrica o lesiones, siga siempre las precauciones básicas de seguridad.

Nota: Todo el hardware debe instalarse antes de la instalación de los controladores.

• Desconecte la alimentación de su ordenador desconectando la fuente principal de CA antes de la instalación.
• No instale esta tarjeta con 1/0 hacia abajo.
• No utilice este producto cerca del agua o cuando sus manos o cuerpo estén mojados.
• No coloque este producto sobre superficies blandas que puedan bloquear las ranuras de ventilación y provocar un sobrecalentamiento.
• No coloque este producto cerca de un registro de calefacción o radiador.
• Coloque este producto de forma segura sobre una superficie estable. Si se cae, este producto podría sufrir graves daños.
• No permita que nada descanse sobre el cable de alimentación. No coloque este producto donde una persona pueda pisar o tropezar con el cable de alimentación.
