NVIDIA GeForce GTX 980 - Grafikkort - manual

Indhold

1 INTRODUKTION
- 1.1 Systemspecifikationer
2 UDPAKNING
3 HARDWAREINSTALLATION
- 3.1 Før du begynder
- 3.2 Installation af GeForce-grafikkortet
4 SOFTWAREINSTALLATION
5 KONFIGURATION AF HDMI
- 5.1 Aktivering af lyd over HDMI
6 Sikkerhedsinstruktioner
7 Referencer
8 Download manual
9 På andre sprog

INTRODUKTION

GTX 980 er et kraftfuldt grafikkort, der giver dig den hurtige, jævne og støjsvage spiloplevelse, du leder efter i alle dine foretrukne titler. Med funktioner som GPU Boost 2.0, NVIDIA TXAA og NVIDIA PhysX giver dette grafikkort dig det bedste, dine spil har at tilbyde.

Med NVIDIAs GeForce Experience indbygget direkte i driverne kan du desuden drage fordel af NVIDIAs titusindvis af timers test for at optimere dine spilindstillinger med ét klik.

Om denne vejledning
Denne installationsvejledning omhandler installation og betjening af NVIDIA GeForce GTX 980-grafikkortet.

Bemærk: Det er vigtigt at registrere dit produkt for at modtage online- og telefonsupport. Se registreringskortet i detailpakken for mere information om registrering af dit produkt.

Systemspecifikationer

Bundkort
PCl Express@ eller PCl Express 3.0-kompatibelt bundkort med en dobbeltbredde x 16 grafikslot.
Systemstrømforsyning
Minimum 500 W eller større systemstrømforsyning med to 6-pin PCl Express ekstra strømstik.
Operativsystem
- Microsoft Windows 8, 32-bit eller 64-bit
- Microsoft Windows 7, 32-bit eller 64-bit
- Linux@ 32-bit eller 64-bit
- FreeBSD
Systemhukommelse
2 GB systemhukommelse (4 GB anbefales)
DVD-ROM-drev eller internetforbindelse til driverinstallation
300 MB ledig harddiskplads

UDPAKNING

Før du pakker dit nye NVIDIA GeForce GTX 980-grafikkort ud, er det vigtigt at sikre, at du opfylder alle systemkravene for en problemfri installation. Sørg for at inspicere hvert stykke udstyr, der er sendt i emballagekassen. Hvis noget mangler eller er beskadiget, skal du kontakte din forhandler.

Sørg for at inspicere hvert stykke udstyr, der er sendt i emballagekassen. Hvis noget mangler eller er beskadiget, skal du kontakte din forhandler.

Udstyr
Følgende udstyr og dokumentation er inkluderet i GeForce GTX 980-grafikkortboksen.

NVIDIA-driverinstallationsdisken indeholder:

GeForce Experience-software
For andre operativsystemer og for at holde dine drivere opdaterede, besøg www.nvidia.com/drivers og download de nyeste drivere

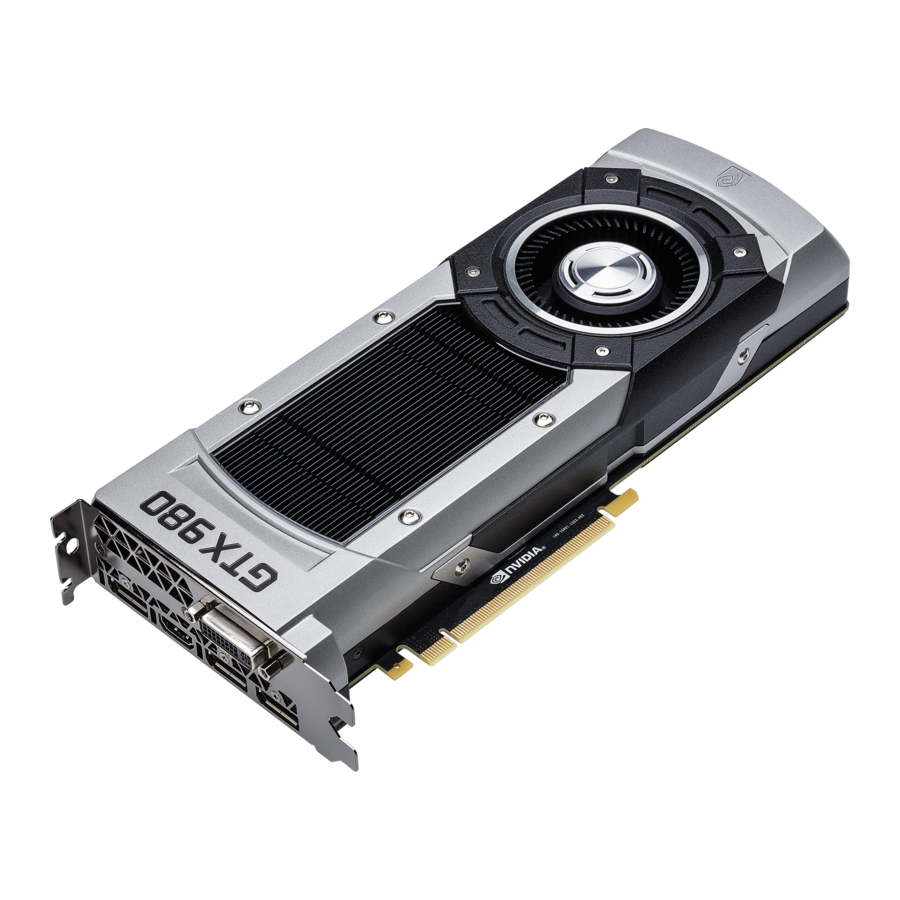

GeForce GTX 980-grafikkort

HARDWAREINSTALLATION

Installation af NVIDIA GeForce GTX 980-grafikkortets hardware indebærer, at du åbner din computer. Følg alle sikkerhedsinstruktionerne her for at sikre, at der ikke er nogen skade på dig, din computer eller grafikkortet.

Før du begynder

GeForce GTX 980-grafikkortet er et PCl Express 3.0 x 16-grafikkort. Din computer kan allerede have et grafikkort installeret i PCl Express-slottet. Hvis det er tilfældet, skal du fjerne det grafikkort og erstatte det med GeForce GTX 980-grafikkortet.

Hvis du ikke har et grafikkort, betyder det, at dit bundkort har integreret grafik (der er en grafikchip installeret på dit bundkort eller integreret i bundkortets chipsæt). Hvis det er tilfældet, er der ingen handling, der skal foretages, før du installerer dit nye grafikkort.

Installation af GeForce-grafikkortet

Fordi der er så mange forskellige computersystemer på markedet, kan proceduren for installation af GeForce GTX 980-grafikkortet variere fra system til system. Brug følgende instruktioner som en retningslinje, og se dokumentationen til dit computersystem for yderligere oplysninger om dit individuelle system.

Bemærk: Det er vigtigt, at al strøm til computeren er afbrudt, før du installerer grafikkortet.

Aflad din krops statiske elektricitet ved at røre ved en jordforbundet overflade, før du rører ved grafikkortet. En jordforbundet overflade er computerens kabinet eller en anden overflade, du ved er jordforbundet.

ADVARSEL: Hvis dit system har kørt et stykke tid, før du åbner panelerne, er det meget vigtigt, at du venter, indtil grafikkortet i dit system er kølet ned, før du tager kortet ud af systemet. Grafikkort bliver meget varme, når de har været i drift i et stykke tid.

Brug følgende procedure til at installere GeForce GTX 980-grafikkortet i dit computersystem.

Sluk for din computer og skærm, og afbryd strømkablet. Afhængigt af dit computersystem skal du muligvis afbryde kablet, der går til bagsiden af dit system. Mærk kablerne, så du kan sikre dig, at du tilslutter dem korrekt igen.
Åbn din computer ved at fjerne dækslet/sidepanelet. Se din computerdokumentation fra den oprindelige producent for at få hjælp.
Fjern ethvert eksisterende grafikkort (hvis der er et). Gem hardware (f.eks. skruer og beslag) til brug ved installation af NVIDIA-grafikkortet.
Fjern to tilstødende slotdæksler, hvis du ikke har et grafikkort installeret.

Fjern to tilstødende slotdæksler, der svarer til det PCl-Express-slot, du installerer GeForce GTX 980-grafikkortet i.

Bemærk: GeForce GTX980-kortet er dobbeltbredt og kræver fjernelse af to slotdæksler.

Sæt GeForce GTX 980-grafikkortet i det primære PCl Express x 16-slot på dit bundkort. Dette er ofte det slot, der er tættest på CPU'en, men det kan være det andet eller tredje slot. Kig efter slottet med mærket x 16. Det vil sandsynligvis være det eneste PCl Express-slot med en fastholdelsesararm i enden af slottet eller det, der er tættest på CPU'en.

Installer dit GeForce GTX 980-grafikkort i det primære PCl Express x 16-slot (det primære slot er det, der er tættest på CPU'en).

ADVARSEL: Det anbefales, at du installerer grafikkortet i det primære PCl Express x 16-slot. Hvis du installerer grafikkortet i det sekundære slot, genkender dit system muligvis ikke grafikkortet, og der vises intet på skærmen.
Bemærk også, at den fysiske placering af det primære slot på nogle bundkort-SBIOS kan konfigureres, når der er mere end ét PCl Express x16-slot.

Hvis du installerer yderligere GeForce GTX 980-grafikkort til en SLI-konfiguration, skal du fortsætte med trin 6 (2-vejs SLI) eller trin 6 og 7 (3-vejs SLI). Hvis du kun installerer ét GeForce-kort, skal du fortsætte til trin 8.

ADVARSEL: Alle grafikkortene i en SLI-konfiguration skal være identiske. Derfor skal du have alle GeForce GTX 980-grafikkort

Installer et andet GeForce GTX 980-grafikkort (2-vejs SLI):
1. Installer det andet GeForce-kort i det yderste PCl Express x16-slot på bundkortet.
2. Forbind de to GeForce GTX 980-kort sammen ved hjælp af det dobbelte SLI-brostik, der fulgte med dit SLI-klare bundkort
Installer et tredje GeForce GTX 980-grafikkort (3-vejs SLI:

Forbind de to GeForce GTX 980-kort sammen ved hjælp af det dobbelte SLI-brostik, der fulgte med dit SLI-klare bundkort.

Forbind de tre GeForce GTX 980-kort sammen ved hjælp af det tredobbelte SLI-brostik, der fulgte med dit SLI-klare bundkort.

Tilslut to 6-pin PCl Express ekstra strømstik til den øverste kant af GeForce GTX 980-grafikkortet. Bemærk, at stikkene og stikdåserne på grafikkortet har en unik form og kun kan tilsluttes på én måde.
Geninstaller dækslet på din computer, og tilslut alle kabler, som du fjernede tidligere i installationen.

SOFTWAREINSTALLATION

Nu hvor hardwaren er installeret, er det tid til at installere NVIDIA GeForce ExperienceTM-softwaren og grafikdriveren.

GeForce Experience-softwareinstallation

Installer GeForce Experience-software.

Gå til http://www.geforce.com/geforce-experience/download og klik på Download Now (Download nu).
Acceptér NVIDIA-softwarelicensaftalen ved at vælge Agree and Continue (Acceptér og fortsæt). GeForce Experience-softwaren begynder at installere.
Vælg Close (Luk) for at afslutte installationen.

Optimér dine installerede spil.

Åbn GeForce Experience og klik på Scan for Games (Søg efter spil) og klik på 0K for at søge efter dine installerede spil.
Klik på Optimize All (Optimér alle) for at optimere dine spilindstillinger.

Installer de nyeste drivere

Åbn GeForce Experience og vælg fanen Drivers (Drivere).
Vælg Download Driver (Download driver). Din GPU-driver begynder at downloade.
Vælg Express Installation (Ekspresinstallation), når downloaden er færdig. GeForce Experience begynder at installere grafikdriveren.

Bemærk: Det kan tage flere minutter, før installationen finder sted. Din skærm kan blive sort i et par sekunder en eller flere gange under installationen. Dette er normalt.

Klik på CLOSE (LUK), når driverinstallationen er fuldført.

Aktivering/deaktivering af SLI

Hvis du har mere end ét GeForce GTX 980-grafikkort installeret, kan du aktivere/deaktivere SLI-funktionen ved hjælp af følgende procedure:

Åbn NVIDIA-kontrolpanelet, og klik på Configure SLI, Surround, PhysX (Konfigurer SLI, Surround, PhysX) i venstre opgaverude.
Vælg mellem følgende multi-GPU-konfigurationer.

Maximize 3D performance (Maksimér 3D-ydeevnen)
Vælg denne tilstand, når du ønsker, at dine grafikkort skal arbejde sammen for at øge din gengivelsesydelse og billedkvalitet
Acivate all displays (Aktivér alle skærme)
Aktivering af alle skærme deaktiverer SLI og aktiverer alle tilsluttede skærme (hoveder)
PhysX settings (PhysX-indstillinger)
PhysX-indstillinger skifter, hvilken GPU der kører PhysX, og kan også dedikere en GPU kun til PhysX
Disable SLI (Deaktiver SLI)
Standardvalg.

Klik på Apply (Anvend).

KONFIGURATION AF HDMI

Tilslutning af HDTV via HDMI giver dig mulighed for at udsende både digital lyd og video fra dit grafikkort til et HDTV.

Aktivering af lyd over HDMI

Hvis du opretter forbindelse til din skærm via HDMI, skal du muligvis indstille HDMI-udgangen til at være din standardlydenhed.

Vælg Start → Control Panel (Kontrolpanel) →Sound (Lyd)
På fanen Playback (Afspilning) skal du vælge din HDMI-skærm og vælge Set Default (Indstil som standard).

Tillykke! Dine GeForce-grafikkort er nu klar til brug!
For detaljerede instruktioner om brugen af NVIDIA-kontrolpanelet, se Control Panel User's Guide (Brugervejledning til kontrolpanelet), som du finder på www.geforce.com/drivers (vælg din driver, og klik derefter på Brugervejledning til kontrolpanelet for at downloade brugervejledningen).

Sikkerhedsinstruktioner

For at reducere risikoen for brand, elektrisk stød eller personskade skal du altid følge de grundlæggende sikkerhedsforanstaltninger.

Bemærk: Al hardware skal installeres før installation af driverne.

Fjern strømmen fra din computer ved at afbryde vekselstrømskilden før installation.
Installer ikke dette kort med 1/0 nedad.
Brug ikke dette produkt i nærheden af vand, eller når dine hænder eller krop er våd.
Placér ikke dette produkt på bløde overflader, der kan blokere ventilationsåbningerne og forårsage overophedning.
Placér ikke dette produkt i nærheden af et varmelegeme eller en radiator.
Placér dette produkt sikkert på en stabil overflade. Alvorlig skade på dette produkt kan opstå, hvis det falder ned.
Lad ikke noget hvile på strømkablet. Placér ikke dette produkt, hvor en person kan træde på eller snuble over strømkablet.
