NVIDIA GeForce GTX 980 – Bruksanvisning for grafikkort

Innhold

INTRODUKSJON

GTX 980 er et kraftig grafikkort som gir deg rask, jevn og stille spilling i alle dine favorittspill. Med funksjoner som GPU Boost 2.0, NVIDIA TXAA og NVIDIA PhysX, vil dette grafikkortet gi deg det beste spillene dine har å tilby.

I tillegg kan du med NVIDIA's GeForce Experience innebygd rett i driverne dra nytte av NVIDIA's titusenvis av timer med testing for å optimalisere spillinnstillingene dine med ett klikk.

Om denne veiledningen
Denne installasjonsveiledningen omhandler installasjon og drift av NVIDIA GeForce GTX 980-grafikkortet.

informasjon Merk: Det er viktig å registrere produktet ditt for å motta online- og telefonstøtte. Se registreringskortet som følger med i detaljemballasjen for mer informasjon om hvordan du registrerer produktet ditt.

Systemspesifikasjoner

  • Hovedkort
    PCl Express@ eller PCl Express 3.0-kompatibelt hovedkort med ett x 16-grafikkortspor med dobbel bredde.
  • Systemstrømforsyning
    Minimum 500 W eller større systemstrømforsyning med to 6-pinners PCl Express-tilleggsstrømkontakter.
  • Operativsystem
    • Microsoft Windows 8, 32-bit eller 64-bit
    • Microsoft Windows 7, 32-bit eller 64-bit
    • Linux@ 32-bit eller 64 bit
    • FreeBSD
  • Systemminne
    2 GB systemminne (4 GB anbefales)
  • DVD-ROM-stasjon eller internettforbindelse for driverinstallasjon
  • 300 MB tilgjengelig harddiskplass

UTPAKKING

Før du pakker ut det nye NVIDIA GeForce GTX 980-grafikkortet ditt, er det viktig å forsikre deg om at du oppfyller alle systemkravene for en problemfri installasjon. Sørg for å inspisere hvert utstyr som er sendt i esken. Hvis noe mangler eller er skadet, kontakt forhandleren din.

Sørg for å inspisere hvert utstyr som er sendt i esken. Hvis noe mangler eller er skadet, kontakt forhandleren din

Utstyr
Følgende utstyr og dokumentasjon er inkludert i GeForce GTX 980-grafikkortesken.

NVIDIA Driver Installation Disc inneholder:

  • GeForce Experience-programvare
  • For andre operativsystemer og for å holde driverne dine oppdatert, kan du gå til www.nvidia.com/drivers og laste ned de nyeste driverne

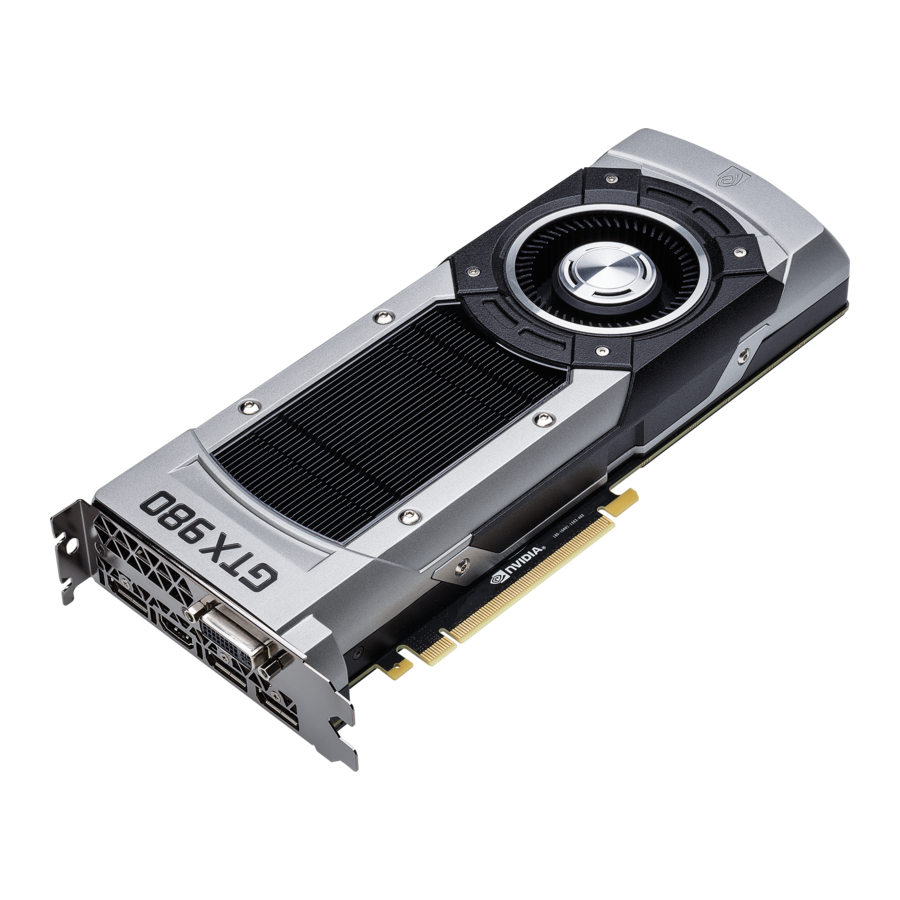

GeForce GTX 980-grafikkort
Oversikt

MASKINVAREINSTALLASJON

Installering av NVIDIA GeForce GTX 980-grafikkortmaskinvaren innebærer å åpne datamaskinen din. Følg alle sikkerhetsinstruksjonene som gis her for å sikre at det ikke oppstår skade på deg, datamaskinen din eller grafikkortet.

Før du begynner

GeForce GTX 980-grafikkortet er et PCl Express 3.0 x 16-grafikkort. Datamaskinen din kan allerede ha et grafikkort installert i PCl Express-sporet. Hvis det er tilfelle, må du fjerne det grafikkortet og erstatte det med GeForce GTX 980-grafikkortet.

Hvis du ikke har et grafikkort, betyr dette at hovedkortet ditt har innebygd grafikk (det er en grafikkbrikke installert på hovedkortet ditt eller integrert i hovedkortbrikkesettet). Hvis dette er tilfelle, er det ingen handling som må utføres før du installerer det nye grafikkortet ditt.

Installere GeForce-grafikkortet

Fordi det finnes så mange forskjellige datasystemer på markedet, kan fremgangsmåten for å installere GeForce GTX 980-grafikkortet variere fra system til system. Bruk følgende instruksjoner som en veiledning og se dokumentasjonen for datasystemet ditt for ytterligere informasjon om ditt individuelle system.

informasjon Merk: Det er viktig at all strøm til datamaskinen er koblet fra før du installerer grafikkortet.

Lad ut kroppens statiske elektrisitet ved å berøre en jordet overflate før du berører grafikkortet. En jordet overflate er datamaskinens kabinett eller en annen overflate du vet er jordet.

advarselOBS: Hvis systemet ditt har vært i gang en stund før du åpner panelene, er det veldig viktig at du venter til grafikkortet i systemet ditt har kjølt seg ned før du tar kortet ut av systemet. Grafikkort blir veldig varme når de har vært i drift over lengre tid.

Bruk følgende fremgangsmåte for å installere GeForce GTX 980-grafikkortet i datasystemet ditt.

  1. Slå av datamaskinen og skjermen og koble fra strømledningen. Avhengig av datasystemet ditt, kan det hende du må koble fra kabelen som går til baksiden av systemet ditt. Merk kablene slik at du kan sørge for at du kobler dem til igjen på riktig måte.
  2. Åpne datamaskinen din ved å fjerne dekselet/sidepanelet. Se datamaskindokumentasjonen fra den opprinnelige produsenten for hjelp.
  3. Fjern eventuelle eksisterende grafikkort (hvis det er noen). Ta vare på maskinvare (som skruer og braketter) for bruk ved installering av NVIDIA-grafikkortet.
  4. Fjern to tilstøtende kortplassdeksler hvis du ikke har et grafikkort installert.

Fjern to tilstøtende kortplassdeksler som tilsvarer PCl-Express-sporet du installerer GeForce GTX 980-grafikkortet i.

informasjon Merk: GeForce GTX980-kortet er dobbelt bredt og krever fjerning av to kortplassdeksler.

  1. Plugg GeForce GTX 980-grafikkortet inn i det primære PCl Express x 16-sporet på hovedkortet ditt. Dette er ofte sporet som er nærmest CPU-en, men kan være det andre eller tredje sporet. Se etter sporet merket x 16. Det vil sannsynligvis være det eneste PCl Express-sporet med en festespak på enden av sporet eller det som er nærmest CPU-en.

Installer GeForce GTX 980-grafikkortet ditt i det primære PCl Express x 16-sporet (det primære sporet er det som er nærmest CPU-en).
Installere kortet - Trinn 1

advarselOBS: Det anbefales at du installerer grafikkortet i det primære PCl Express x 16-sporet. Hvis du installerer grafikkortet i det sekundære sporet, kan det hende at systemet ditt ikke gjenkjenner grafikkortet, og det vil ikke vises noe på skjermen.
Vær også oppmerksom på at på noen hovedkort SBIOS, kan den fysiske plasseringen av det primære sporet konfigureres når det er mer enn ett PCl Express x16-spor.

Hvis du installerer flere GeForce GTX 980-grafikkort for en SLI-konfigurasjon, fortsett med trinn 6 (2-veis SLI) eller trinn 6 og 7 (3-veis SLI). Hvis du bare installerer ett GeForce-kort, gå videre til trinn 8.

advarselOBS: Alle grafikkortene i en SLI-konfigurasjon må være identiske. Derfor må du ha alle GeForce GTX 980-grafikkort

  1. Installer et andre GeForce GTX 980-grafikkort (2-veis SLI):
    1. Installer det andre GeForce-kortet i det ytterste PCl Express x16-sporet på hovedkortet.
    2. Koble de to GeForce GTX 980-kortene sammen ved hjelp av den doble SLI-brokontakten som fulgte med ditt SLI-klare hovedkort
  2. Installer et tredje GeForce GTX 980-grafikkort (3-veis SLI:
  1. Koble de to GeForce GTX 980-kortene sammen ved hjelp av den doble SLI-brokontakten som fulgte med ditt SLI-klare hovedkort.
    Installere kortet - Trinn 2
  1. Koble de tre GeForce GTX 980-kortene sammen ved hjelp av den triple SLI-brokontakten som fulgte med ditt SLI-klare hovedkort.
    Installere kortet - Trinn 3
  1. Koble to 6-pinners PCl Express-ekstra strømkontakter til den øvre kanten av GeForce GTX 980-grafikkortet. Merk at kontaktene og soklene på grafikkortet har en unik form og kobles bare til én vei.
    Installere kortet - Trinn 4
  2. Installer dekselet på datamaskinen din igjen og koble til eventuelle kabler som du fjernet tidligere i installasjonen.
    Installere kortet - Trinn 5

PROGRAMVAREINSTALLASJON

Nå som maskinvaren er installert, er det på tide å installere NVIDIA GeForce ExperienceTM-programvaren og grafikkdriveren.

GeForce Experience-programvareinstallasjon

  1. Installer GeForce Experience-programvaren.
  • Gå til http://www.geforce.com/geforce-experience/download og klikk på Last ned nå.
  • Godta NVIDIA-programvarelisensavtalen ved å velge Godta og fortsett. GeForce Experience-programvaren begynner å installeres.
  • Velg Lukk for å fullføre installasjonen.
  1. Optimaliser de installerte spillene dine.
  • Åpne GeForce Experience og klikk på Søk etter spill og klikk på 0K for å søke etter de installerte spillene dine.
  • Klikk på Optimaliser alle for å optimalisere spillinnstillingene dine.

Installer de nyeste driverne

  1. Åpne GeForce Experience og velg Drivere-fanen.
  2. Velg Last ned driver. GPU-driveren din begynner å lastes ned.
  3. Velg Ekspressinstallasjon når nedlastingen er fullført. GeForce Experience begynner å installere grafikkdriveren.

informasjon Merk: Det kan ta flere minutter før installasjonen finner sted. Skjermen din kan bli tom i noen sekunder én eller flere ganger under installasjonen. Dette er normalt.

  1. Klikk på LUKK når driverinstallasjonen er fullført.

Aktivere/Deaktivere SLI

Hvis du har mer enn ett GeForce GTX 980-grafikkort installert, kan du aktivere/deaktivere SLI-funksjonen ved hjelp av følgende fremgangsmåte:

  1. Åpne NVIDIA-kontrollpanelet og klikk på Konfigurer SLI, Surround, PhysX i den venstre oppgaveruten.
  2. Velg fra følgende multi-GPU-konfigurasjoner.
  • Maksimer 3D-ytelsen
    Velg denne modusen når du vil at grafikkortene dine skal jobbe sammen for å øke gjengivelsesytelsen og bildekvaliteten
  • Aktiver alle skjermer
    Aktiver alle skjermer deaktiverer SLI og aktiverer alle tilkoblede skjermer (hoder)
  • PhysX-innstillinger
    PhysX-innstillinger bytter hvilken GPU som kjører PhysX og kan også dedikere en GPU til kun PhysX
  • Deaktiver SLI
    Standardvalg.
  1. Klikk på Bruk.

KONFIGURERE HDMI

Ved å koble HDTV via HDMI kan du sende ut både digital lyd og video fra grafikkortet ditt til en HDTV.

Aktivere lyd over HDMI

Hvis du kobler til skjermen din via HDMI, kan det hende du må angi at HDMI-utgangen skal være standard lydenhet.

  1. Velg Start → Kontrollpanel →Lyd
  2. I kategorien Avspilling velger du HDMI-skjermen din og velger Angi som standard.

Gratulerer! GeForce-grafikkortet(ene) ditt er nå klart til bruk!
For detaljerte instruksjoner om bruk av NVIDIA-kontrollpanelet, se Brukerhåndbok for kontrollpanelet som finnes på www.geforce.com/drivers (velg driveren din, og klikk deretter på Brukerhåndbok for kontrollpanelet for å laste ned brukerhåndboken).

Sikkerhetsinstruksjoner

For å redusere risikoen for brann, elektrisk støt eller personskade, må du alltid følge grunnleggende sikkerhetsforholdsregler.

informasjon Merk: All maskinvare må installeres før installasjon av driverne.

  • Fjern strømmen fra datamaskinen din ved å koble fra AC-hovedstrømkilden før installasjon.
  • Ikke installer dette kortet med 1/0 nedover.
  • Ikke bruk dette produktet i nærheten av vann eller når hendene eller kroppen din er våt.
  • Ikke plasser dette produktet på myke overflater som kan blokkere ventilasjonsåpningene og forårsake overoppheting.
  • Ikke plasser dette produktet i nærheten av et varmeapparat eller en radiator.
  • Plasser dette produktet sikkert på en stabil overflate. Alvorlig skade på dette produktet kan oppstå hvis det faller.
  • Ikke la noe hvile på strømledningen. Ikke plasser dette produktet der en person kan tråkke eller snuble i strømledningen.

Referanser

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned NVIDIA GeForce GTX 980 – Bruksanvisning for grafikkort
