NVIDIA GeForce GTX 1070 - Grafikkortmanual

INTRODUKSJON

Takk for at du valgte NVIDIA GeForce GTX 1070 Founders Edition-grafikkort.
GeForce GTX 1070 er et kraftig grafikkort som gir deg den raske, smidige og stille spillingen du leter etter i alle favorittspillene dine. Med funksjoner som NVIDIA GPU Boost 3.0, NVIDIA TXAA og NVIDIA PhysX, vil dette grafikkortet gi deg det beste spillene dine har å tilby.
I tillegg, med NVIDIAs GeForce Experience innebygd rett i driverne, kan du dra nytte av NVIDIAs titusenvis av timer med testing for å optimalisere spillinnstillingene dine med ett klikk.

Om denne veiledningen

Denne installasjonsveiledningen diskuterer installasjonen og driften av NVIDIA GeForce GTX 1070-grafikkortet.

Merk: Det er viktig å registrere produktet ditt for å motta online og telefonstøtte. Se http://www.nvidia.com/register for mer informasjon om registrering av produktet ditt.

Minimum systemkrav

• Hovedkort
  PCl Express- eller PCl Express 3.0-kompatibelt hovedkort med ett x16-grafikkortspor med dobbel bredde.
• Systemstrømforsyning
  Minimum 500 W eller større systemstrømforsyning med én 8-pinners PCl Express-ekstra strømkontakt.
• Operativsystem
  • Microsoft Windows 10, 32-bit eller 64-bit
  • Microsoft Windows 8.1, 32-bit eller 64-bit
  • Microsoft Windows 7, 32-bit eller 64-bit
  • Linux, 32-bit eller 64-bit
  • FreeBSD x86
• Systemminne
  8 GB systemminne (16 GB anbefales)
• Internett-tilkobling for driverinstallasjon
• 350 MB tilgjengelig harddiskplass

UTPAKKING

Før du pakker ut ditt nye NVIDIA GeForce GTX 1070-grafikkort, er det viktig å sørge for at du oppfyller alle systemkravene som er oppført ovenfor for en smidig installasjon.
Sørg for å inspisere hvert utstyr som sendes i esken. Hvis noe mangler eller er skadet, kontakt forhandleren din.

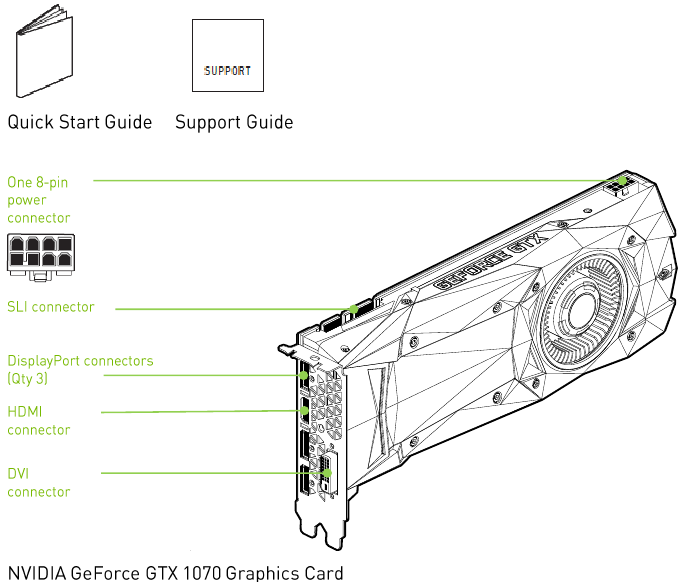

Utstyr
Følgende utstyr og dokumentasjon er inkludert i NVIDIA GeForce GTX 1070-grafikkortesken.

MASKINVAREINSTALLASJON

Installering av NVIDIA GeForce GTX 1070-grafikkortmaskinvare innebærer å åpne datamaskinen din. Følg alle sikkerhetsinstruksjonene som er gitt her for å sikre at det ikke er skade på deg, datamaskinen din eller grafikkortet.

Før du begynner

NVIDIA GeForce GTX 1070-grafikkortet er et PCl Express 3.0 x 16-grafikkort. Datamaskinen din kan allerede ha et grafikkort installert i PCl Express-sporet. Hvis det er tilfelle, må du fjerne det grafikkortet og erstatte det med GeForce GTX 1070-grafikkortet.
Hvis du ikke har et grafikkort, betyr dette at hovedkortet ditt har innebygd grafikk (det er en grafikkbrikke installert på hovedkortet eller integrert i hovedkortbrikkesettet). Hvis dette er tilfelle, er det ingen handling som må utføres før du installerer det nye grafikkortet ditt.

Installere enheten

Fordi det er så mange forskjellige datasystemer på markedet, kan prosedyren for å installere GeForce GTX 1070-grafikkortet variere fra system til system. Bruk følgende instruksjoner som en veiledning, og se dokumentasjonen for datasystemet ditt for ytterligere informasjon om ditt individuelle system.

Merk: Det er viktig at all strøm til datamaskinen er frakoblet før du installerer grafikkortet.

Lad ut kroppens statiske elektrisitet ved å berøre en jordet overflate før du berører grafikkortet. En jordet overflate er datamaskinens kabinett, eller en annen overflate du vet er jordet.

Bruk følgende prosedyre for å installere GeForce GTX 1070-grafikkortet i datasystemet ditt.

1. Slå av datamaskinen og skjermen, og koble fra strømledningen.
   Avhengig av datasystemet ditt, kan det hende du må koble fra kabelen som går til baksiden av systemet. Merk kablene slik at du kan sørge for at du kobler dem til riktig igjen.
2. Åpne datamaskinen din ved å fjerne dekselet/sidepanelet. Se datamaskindokumentasjonen fra den opprinnelige produsenten for hjelp.
3. Fjern eventuelle eksisterende grafikkort (hvis det er et). Lagre maskinvare (som skruer og braketter) for bruk ved installering av NVIDIA-grafikkortet.

OBS: Hvis systemet ditt har kjørt i en periode før du åpner panelene, er det svært viktig at du venter til grafikkortet i systemet ditt har kjølt seg ned før du tar kortet ut av systemet. Grafikkort blir veldig varme når de har vært i drift i en viss tid.

4. Fjern to tilstøtende spordeksler hvis du ikke har et grafikkort installert.
   Fjern to tilstøtende spordeksler som tilsvarer PCl-Express-sporet du installerer GeForce GTX-grafikkortet i.


Merk: NVIDIA GeForce GTX 1070-kortet er dobbelt bredt og krever fjerning av to spordeksler.

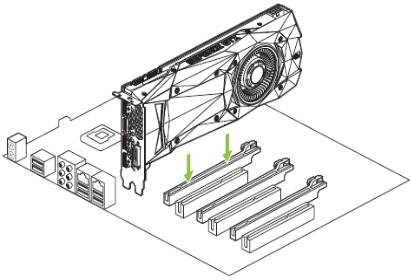

5. Plugg GeForce GTX 1070-grafikkortet inn i det primære PCI Express x 16-sporet på hovedkortet ditt. Dette er ofte sporet som er nærmest CPU-en, men kan være det andre eller tredje sporet. Se etter sporet merket x 16. Det vil sannsynligvis være det eneste PCl Express-sporet med en festespak i enden av sporet eller det som er nærmest CPU-en
   Installer ditt første GeForce GTX 1070-grafikkort i det primære PCl Express x 16-sporet.


Merk: Det anbefales at du installerer grafikkortet i det primære PCl Express x16-sporet. Hvis du installerer grafikkortet i det sekundære sporet, kan det hende at systemet ditt ikke gjenkjenner grafikkortet, og det vil ikke vises noe på skjermen.
Vær også oppmerksom på at på noen hovedkort SBIOS kan den fysiske plasseringen av det primære sporet konfigureres når det er mer enn ett PCl Express x 16-spor.

Hvis du installerer flere NVIDIA GeForce GTX 1070-grafikkort for en 2-veis NVIDIA SLI-konfigurasjon, fortsett med trinn 6. Hvis du bare installerer ett GeForce-kort, fortsett til trinn 8.

Merk: Alle grafikkortene i en SLI-konfigurasjon må være identiske. Derfor må begge kortene i en 2-veis SLI-konfigurasjon være GeForce GTX 1070-grafikkort.

6. Installer et andre GeForce GTX 1070-grafikkort (2-veis SLI):
   Installer det andre GeForce-kortet i det ytterste PCl Express x 16-sporet på hovedkortet.
   Fjern de tilhørende spordekslene for det andre GeForce GTX 1070-grafikkortet som vist i trinn 4.

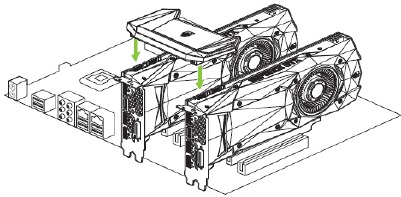

7. Koble de to GeForce GTX 1070-kortene sammen ved hjelp av den doble SLI-brokontakten som fulgte med ditt SLI-klare hovedkort.
   2-veis SLI-konfigurasjon: Installer ditt andre GeForce GTX 1070-grafikkort i det ytre PCl Express x16-sporet (det ytre sporet er det som er lengst unna CPU-en).
   Koble de to kortene sammen ved hjelp av den doble SLI-brokontakten som fulgte med SCI-klare hovedkortet ditt.


Merk: For 4K- og surround-spillytelse, bruk NVIDIA SLI High Bandwidth Bridge tilgjengelig fra http://www.geforce.com/hardware/technology/sli og velg NVIDIA SLI Bridge. Det er tre størrelser tilgjengelig, avhengig av hvilket spor du velger å sette det andre kortet i.

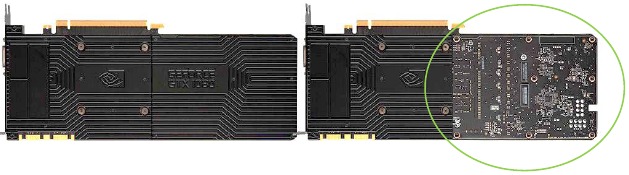

GeForce GTX 1070 har et nytt industrielt design med en fasettert kropp og en ny lavprofils bakplate. Bakplaten har en flyttbar seksjon for å tillate bedre luftstrøm mellom flere grafikkort i en tilstøtende SLI-konfigurasjon.

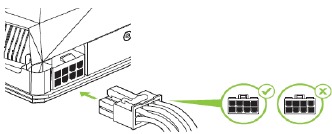

8. Koble 8-pinners strømkontakten fra strømforsyningen til strømkontakten på den øvre kanten av NVIDIA GeForce GTX 1070-grafikkortet. Vær oppmerksom på at kontakten og sokkelen på grafikkortet har en unik form og kobles til bare én vei.
   GeForce GTX 1070-grafikkort krever en 8-pinners PCl Express-strømplugg fra systemstrømforsyningen.

9. Sett dekselet tilbake på datamaskinen og koble til alle kabler du fjernet tidligere i installasjonen.


PROGRAMVAREINSTALLASJON

Med maskinvaren installert, er det nå på tide å installere NVIDIA GeForce Experience-programvaren og grafikkdriveren.

Installasjon av GeForce Experience-programvare

1. Last ned og installer GeForce Experience-programvaren.
   • Gå til http://www.geforce.com/geforce-experience/download og klikk på Download Now (Last ned nå).
   • Godta NVIDIA-programvarelisensavtalen ved å velge Agree and Continue (Godta og fortsett). GeForce Experience-programvaren begynner å installeres.
   • Velg Close (Lukk) for å fullføre installasjonen.
2. Optimaliser de installerte spillene dine.
   • Åpne GeForce Experience og klikk på Scan for Games (Søk etter spill) og klikk på OK for å søke etter de installerte spillene dine.
   • Klikk på Optimize All (Optimaliser alle) for å optimalisere spillinnstillingene dine.
3. Installer de nyeste driverne.
   • Åpne NVIDIA GeForce Experience og velg Drivers-fanen.
   • Velg Download Driver (Last ned driver). GPU-driveren begynner å lastes ned.
   • Velg Express Installation (Ekspressinstallasjon) når nedlastingen er fullført. GeForce Experience begynner å installere grafikkdriveren.

Merk: Det kan ta flere minutter før installasjonen finner sted. Skjermen kan bli tom i noen sekunder én eller flere ganger under installasjonen. Dette er normalt.

• Klikk på CLOSE (LUKK) når driverinstallasjonen er fullført.

Gratulerer!
GeForce GTX 1070-grafikkortet ditt er nå klart til bruk!

Merk: Hvis du har spørsmål om NVIDIA-produktet ditt, kan du chatte direkte med NVIDIAs kundeservice på www.nvidia.com/support eller ringe 1-800-797-6530.

KONFIGURERE SLI

NVIDIA SLI er en revolusjonerende teknologi utviklet av NVIDIA som lar deg koble identiske NVIDIA GeForce-grafikkort sammen for å levere økt ytelse.
Du kan aktivere SLI ved å enten klikke på systemballongen for SLI-kompatible systemer i systemstatusfeltet eller ved å gå til NVIDIA-kontrollpanelet.

Merk: Du må ha et SLI-klart hovedkort og to identiske SLI-klare GeForce GTX 1070-grafikkort installert i PC-en for å aktivere SLI.

Få tilgang til NVIDIA-kontrollpanelet

For å få tilgang til NVIDIA-kontrollpanelet, kan du høyreklikke på Windows-skrivebordet og velge NVIDIA Control Panel (NVIDIA-kontrollpanel) fra menyen. Andre måter å få tilgang til NVIDIA-kontrollpanelet på, avhenger av operativsystemet.

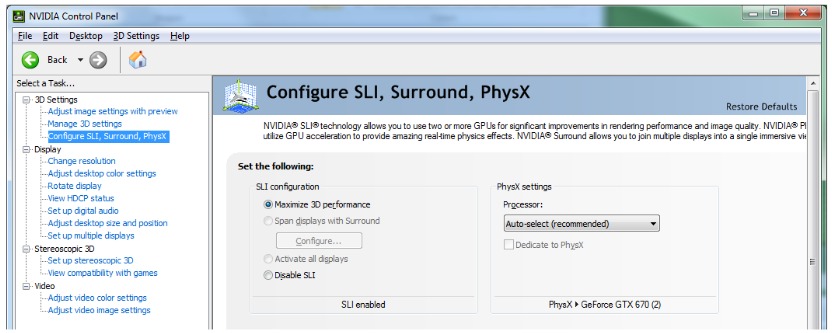

Aktivere/deaktivere SLI

1. Når du har NVIDIA-kontrollpanelet åpent, klikker du på Configure SLI, Surround, PhysX (Konfigurer SLI, Surround, PhysX) i den venstre oppgaveruten.
2. Aktiver SLI ved å sørge for at knappen Disable SLI (Deaktiver SLI) ikke er merket av.

KONFIGURERE HDMI

Hvis du kobler HDTV via HDMI, kan du sende ut både digital lyd og video fra grafikkortet til en HDTV.

Aktivere lyd over HDMI
Hvis du kobler til skjermen via HDMI, kan det hende du må angi at HDMI-utgangen skal være standard lydavspillingsenhet.

1. Velg Start Kontrollpanel Lyd.
2. I kategorien Avspilling velger du HDMI-skjermen og velger
3. Angi som standard.

Gratulerer! NVIDIA GeForce-grafikkortet ditt er nå klart til bruk!
For detaljerte instruksjoner om bruk av NVIDIA-kontrollpanelet, se Control Panel User's Guide (brukerhåndboken for kontrollpanelet) du finner på www.geforce.com/drivers (velg driveren din, og klikk deretter på Documentation (dokumentasjon) for å laste ned brukerhåndboken).

FUNKSJONER

• NVIDIA GeForce Experience: Ensures the best gaming experience, the day a game releases, by automatically updating your game-ready drivers. Plus, it allows users to optimize the game settings to their PC with a single click. GeForce Experience also includes NVIDIA ShadowPlay that lets you capture and share your favorite gaming moments.
• Multi-Frame sampled Anti-Aliasing (MFAA): MFAA gir en ytelsesforbedring på 30 % samtidig som den opprettholder jevne kanter av høy kvalitet ved å veksle prøveberegninger over hver ramme og hver piksel.
• Dynamic Super Resolution (DSR):Denne innovative funksjonen kan levere 4K-kvalitet til 1070p-skjermer for eksepsjonell detalj og bildekvalitet.
• Voxel Global Illumination (VXGI): VXGI er en del av NVIDIA GameWorks-biblioteket for utviklere, og akselererer dynamiske lyseffekter for en virkelig oppslukende, filmatisk opplevelse.
• NVIDIA GameStream¹: GeForce GPU-støtte for NVIDIA PhysX-teknologi, som muliggjør en helt ny klasse av fysisk spillinteraksjon for en mer dynamisk og realistisk opplevelse med GeForce.
• NVIDIA Ansel: Ansel er et kraftig, brukervennlig spillfangstverktøy som er bygget i samarbeid med ledende spillutviklere. Ansel lar deg fryse tiden. Du kan komponere bildene dine fra alle vinkler og justere bildet med filtre etter behandling. Du kan ta bilder med utrolige oppløsninger, ta EXR-bilder for fullspektret fargefangst og dele skjermbildene dine i 360° panoramaer ved hjelp av smarttelefonen, PC-en eller VR-headsettet
• NVIDIA G-SYNC-Ready²: NVIDIA G-SYNC-skjermer har revolusjonerende NVIDIA-teknologi som eliminerer skjermriving samtidig som den reduserer inngangsforsinkelsen. Resultatet er en jevneste, raskeste og mest responsive spillskjermopplevelsen noensinne.
• DirectX 12 Support: Støtte for det nyeste Microsoft DirectX API-et for å muliggjøre neste generasjons spill.
• NVIDIA GPU Boost 3.0: Maksimerer klokkehastighetene dynamisk basert på arbeidsbelastning, og tillater entusiast-klasse kontroller som temperaturmål og viftekontroller, ekstra overspenningshøyde og optimaliseringer for vannkjølingsløsninger. Dette lar spillere presse ytelsen til nye nivåer.
• NVIDIA Adaptive Vertical Sync: Aktiver vertikal synkronisering dynamisk basert på dine nåværende bildefrekvenser for den jevneste spillopplevelsen.
• NVIDIA CUDA: Lås opp kraften i GPU-ens prosessorkjerner for å akselerere krevende oppgaver som videotranskoding, fysikksimulering, strålesporing og mer, og leverer utrolige ytelsesforbedringer i forhold til tradisjonelle CPU-er.
• DisplayPort 1.2 Certified, DisplayPort 1.3/1.4 Ready: Kjør de nyeste DisplayPort-panelene med støtte for oppløsninger opp til 4096x2160.
• HDMI ³: Støtte for HDMI inkluderer 4K-oppløsning ved 60 Hz, GPU-akselerert Blu-ray 3D-støtte, x.v. Color, HDMI Deep Color og 7.1 digital surroundlyd.
• Dual-link DVI: Kjør flatpanel-skjermer opp til 2560x1600 oppløsning over en DVI-kontakt.
• PCl Express 3.0: Dette kortet er designet for den nye PCl Express 3.0-bussarkitekturen, og tilbyr de høyeste dataoverføringshastighetene for de mest båndbreddekrevende spillene og 3D-applikasjonene. Den opprettholder også bakoverkompatibilitet med eksisterende PCl Express-hovedkort for bredest mulig støtte.

¹ NVIDIA GameStream krever en NVIDIA GameStream-klar enhet
² NVIDIA G-SYNC krever en NVIDIA G-SYNC-klar skjerm
³ Blu-ray 3D-avspilling krever kjøp av en kompatibel programvareavspiller fra CyberLink, ArcSoft, Corel eller Sonic. Oppgrader GPU-en til full 3D-funksjonalitet med NVIDIA 3DTV Play-programvare, som muliggjør 3D-spilling, bildevisning og 3D-webvideostrømming. Se www.nvidia.com/3dtv for mer informasjon.

SIKKERHETSINSTRUKSJONER

For å redusere risikoen for brann, elektrisk støt eller personskade, må du alltid følge grunnleggende sikkerhetsforanstaltninger.

Merk: All maskinvare må være installert før driverne installeres.

• Koble strømmen fra datamaskinen ved å koble fra AC-hovedkilden før installasjon.
• Ikke bruk dette produktet i nærheten av vann eller når hendene eller kroppen er våt.
• Ikke plasser dette produktet på myke overflater som kan blokkere ventilasjonsåpningene og forårsake overoppheting.
• Ikke plasser dette produktet i nærheten av et varmeapparat eller en radiator.
• Plasser dette produktet sikkert på et stabilt underlag. Alvorlig skade på dette produktet kan oppstå hvis det faller ned.
• Ikke la noe hvile på strømledningen. Ikke plasser dette produktet der en person kan tråkke på eller snuble i strømledningen.
