NVIDIA GeForce RTX 2070 - Grafikkort - Manual

Innhold

INTRODUKSJON

Takk for at du valgte NVIDIA GeForce RTX 2070-grafikkortet.
GeForce RTX 2070 drives av den helt nye NVIDIA Turing-arkitekturen for å gi deg utrolige nye nivåer av spillrealisme, hastighet, energieffektivitet og fordypning. Dette er grafikk gjenoppfunnet.

Om denne veiledningen

Denne installasjonsveiledningen diskuterer installasjonen og driften av NVIDIA GeForce RTX 2070-grafikkortet.

Minimum systemkrav

  • Hovedkort
    PCl Express eller opptil PCl Express 3.0-kompatibelt hovedkort med ett x 16-grafikkspor med dobbel bredde.
  • Systemstrømforsyning
    Minimum 550 W eller større systemstrømforsyning med én 8-pinners PCl Express-tilleggsstrømkontakt.
  • Operativsystem
    • Microsoft Windows 10 64-bit (April 2018-oppdatering eller nyere)
    • Microsoft Windows 7, 64-bit
    • Linux, 64-bit
  • Systemminne
    8 GB systemminne (16 GB anbefales)
  • Internett-tilkobling for driverinstallasjon
  • 1,5 GB tilgjengelig harddiskplass

UTPAKKING

Før du pakker ut det nye NVIDIA GeForce RTX 2070-grafikkortet ditt, er det viktig å sørge for at du oppfyller alle systemkravene som er oppført ovenfor for en problemfri installasjon.
Sørg for å inspisere hvert utstyr som er sendt i esken. Hvis noe mangler eller er skadet, kontakter du forhandleren din.

Utstyr
Følgende utstyr og dokumentasjon er inkludert i GeForce RTX 2070-grafikkortboksen.

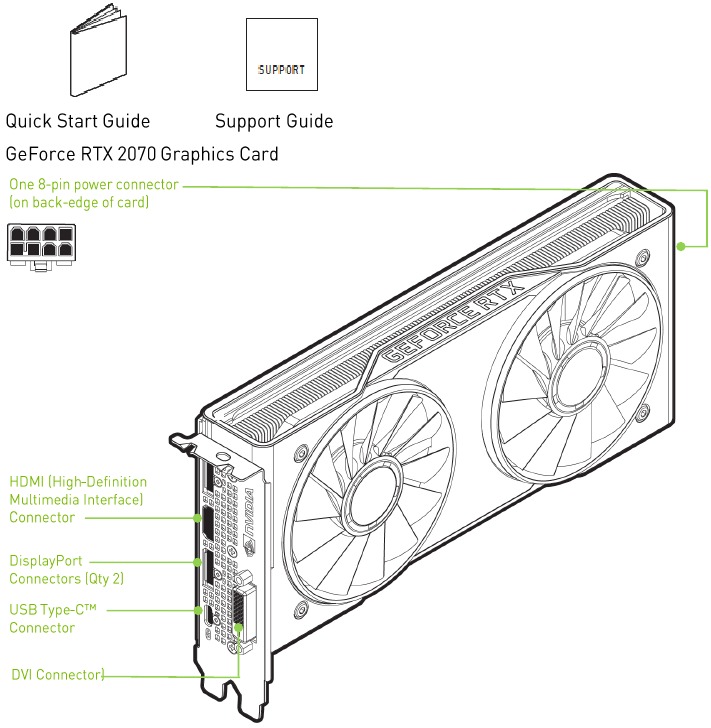

Produkt-oversikt

MASKINVAREINSTALLASJON

Installering av NVIDIA GeForce-grafikkortmaskinvaren innebærer å åpne datamaskinen din. RTX 2070 Følg alle sikkerhetsinstruksjonene som er gitt her for å sikre at det ikke oppstår skade på deg, datamaskinen din eller grafikkortet.

Før du begynner

GeForce RTX 2070-grafikkortet er et PCl Express 3.0 x 16-grafikkort. Datamaskinen din kan allerede ha et grafikkort installert i PCl Express-sporet. Hvis det er tilfelle, må du fjerne det grafikkortet og erstatte det med GeForce RTX 2070-grafikkortet.
Hvis du ikke har et grafikkort, betyr dette at hovedkortet ditt har innebygd grafikk (det er en grafikkbrikke installert på hovedkortet ditt eller integrert i hovedkortets brikkesett). Hvis dette er tilfelle, er det ingen tiltak som må tas før du installerer det nye grafikkortet.
Bruk RTX 2070-grafikkortet med UL-listet ITE Personal Computer (PC)/Server.

Installere enheten

Fordi det finnes så mange forskjellige datasystemer på markedet, kan prosedyren for å installere GeForce RTX 2070-grafikkortet variere fra system til system. Bruk følgende instruksjoner som en veiledning og se dokumentasjonen for datasystemet ditt for ytterligere informasjon om ditt individuelle system.

informasjon Merk: Det er viktig at all strøm til datamaskinen er frakoblet før du installerer grafikkortet.

Lad ut kroppens statiske elektrisitet ved å berøre en jordet overflate før du berører grafikkortet. En jordet overflate er datamaskinens chassis, eller en annen overflate du vet er jordet.

advarsel OBS: Hvis systemet ditt har vært i gang en stund før du åpner panelene, er det veldig viktig at du venter til grafikkortet i systemet ditt har kjølt seg ned før du tar kortet ut av systemet. Grafikkort blir veldig varme når de har vært i drift over lengre tid.

Bruk følgende fremgangsmåte for å installere GeForce RTX 2070-grafikkortet i datasystemet ditt.

  1. Slå av datamaskinen og skjermen og koble fra strømledningen.
    Avhengig av datasystemet ditt, kan det hende du må koble fra kabelen som går til baksiden av systemet ditt. Merk kablene slik at du kan sørge for at du kobler dem til igjen på riktig måte.
  2. Åpne datamaskinen din ved å fjerne dekselet/sidepanelet. Se datamaskinens dokumentasjon fra den opprinnelige produsenten for å få hjelp.
  3. Fjern eventuelle eksisterende grafikkort (hvis det finnes). Lagre maskinvare (som skruer og braketter) for bruk ved installering av NVIDIA-grafikkortet.
  4. Fjern to tilstøtende spordeksler hvis du ikke har et grafikkort installert.
    Fjern to tilstøtende spordeksler som tilsvarer PCI-Express-sporet du installerer GeForce RTX 2070-grafikkortet i.

informasjon Merk: GeForce RTX 2070-kortet er dobbelt bredt og krever fjerning av to spordeksler.

  1. Plugg GeForce RTX 2070-grafikkortet inn i det primære PCl Express x 16-sporet på hovedkortet ditt. Dette er ofte sporet nærmest CPU-en, men kan være det andre eller tredje sporet. Se etter sporet merket x 16. Det vil sannsynligvis være det eneste PCl Express-sporet med en holdehendel på enden av sporet eller det nærmest CPU-en.
    Installer det første GeForce RTX 2070-grafikkortet ditt i det primære PCl Express x16-sporet.
    RTX 2070-grafikkortet skal installeres med braketten vendt mot siden av datamaskinen.

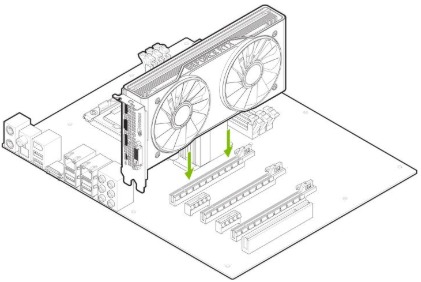

    Installere enheten - Trinn 1

informasjon Merk: Det anbefales at du installerer grafikkortet i det primære PCl Express x16-sporet. Hvis du installerer grafikkortet i det sekundære sporet, kan det hende at systemet ditt ikke gjenkjenner grafikkortet, og det vil ikke vises noe på skjermen.
Vær også oppmerksom på at på noen hovedkort-SBIOS kan den fysiske plasseringen av det primære sporet konfigureres når det er mer enn ett PCl Express x16-spor.

  1. Koble en 8-pinners strømkontakt fra strømforsyningen til strømkontakten på bakkanten av GeForce RTX 2070-grafikkortet. Merk at kontakten og sokkelen på grafikkortet har en unik form og kobles bare til én vei.
    GeForce RTX 2070-grafikkort X krever én 8-pinners PCl Express-strømkontakt fra systemstrømforsyningen.

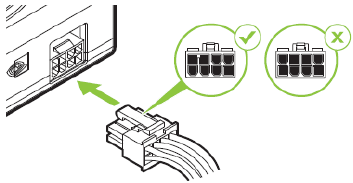

    Installere enheten - Trinn 2

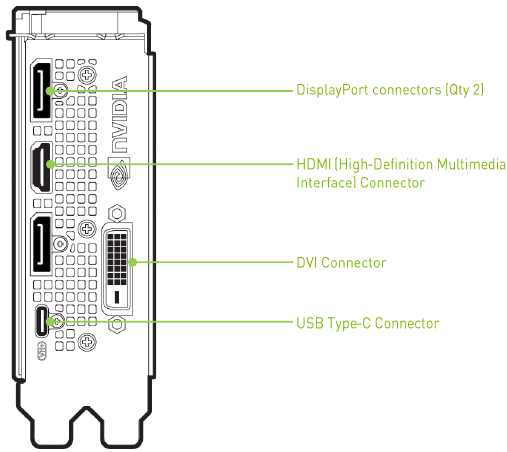

Installere enheten - Trinn 3 - Koble til skjerm
Sett på dekselet på datamaskinen din igjen og koble til eventuelle kabler som du fjernet tidligere i installasjonen.

PROGRAMVAREINSTALLASJON

Nå som maskinvaren er installert, er det på tide å installere NVIDIA GeForce Experience-programvaren og grafikkdriveren.

GeForce Experience-programvareinstallasjon

  1. Last ned og installer GeForce Experience-programvaren.
    • Gå til http://www.geforce.com/geforce-experience/download og klikk på Download Now (Last ned nå).
    • Godta NVIDIA-programvarelisensavtalen ved å velge Agree and Continue (Godta og fortsett). GeForce Experience-programvaren begynner å installeres.
    • Velg Close (Lukk) for å fullføre installasjonen.
  2. Optimaliser de installerte spillene dine.
    • Åpne GeForce Experience og klikk på Scan for Games (Søk etter spill) og klikk på 0K for å søke etter de installerte spillene dine.
    • Klikk på Optimize All (Optimaliser alle) for å optimalisere spillinnstillingene dine.
  3. Installer de nyeste driverne.
    • Åpne GeForce Experience og velg Drivers (Drivere)-fanen.
    • Velg Download Driver (Last ned driver). GPU-driveren din begynner å laste ned.
    • Velg Express Installation (Ekspressinstallasjon) når nedlastingen er fullført. GeForce Experience begynner å installere grafikkdriveren.

informasjon Merk: Det kan ta flere minutter før installasjonen finner sted. Skjermen din kan bli blank i noen sekunder én eller flere ganger under installasjonen. Dette er normalt.

  • Klikk på CLOSE (LUKK) når driverinstallasjonen er fullført.

Gratulerer!
GeForce RTX 2070-grafikkortet ditt er nå klart til bruk!

informasjon Merk: Hvis du har spørsmål om NVIDIA-produktet ditt, kan du chatte direkte med NVIDIA Customer Care på www.nvidia.com/support eller ringe 1-800-493-4578 (US) eller 0800-404-7747 (UK).

KONFIGURERE HDMI

Kobling av HDTV via HDMI lar deg sende ut både digital lyd og video fra grafikkortet ditt til en HDTV.

Aktivere lyd over HDMI
Hvis du kobler til skjermen din over HDMI, kan det hende du må angi at HDMI-utgangen skal være lydenheten din som standard.

  1. Velg Start Kontrollpanel Lyd.
  2. I avspilling-fanen velger du HDMI-skjermen din og velger
  3. Angi som standard.

Gratulerer! GeForce-grafikkortet/-ene dine er nå klare til bruk!
For detaljerte instruksjoner om bruk av NVIDIA Control Panel, se Control Panel User's Guide (Kontrollpanel - Brukerhåndbok) som du finner på www.geforce.com/drivers (velg driveren din, og klikk deretter på Control Panel User's Guide (Kontrollpanel - Brukerhåndbok) for å laste ned brukerhåndboken).

FUNKSJONER

  • NVIDIA GeForce Experience: Sikrer den beste spillopplevelsen, den dagen et spill lanseres, ved automatisk å oppdatere de spillklare driverne dine. I tillegg lar det brukere optimalisere spillinnstillingene til PC-en sin med ett enkelt klikk. GeForce Experience inkluderer også SHARE som lar deg fange og dele favorittspilløyeblikkene dine.
  • Multi-Frame Sampled Anti-Aliasing (MFAA): MFAA gir en ytelsesøkning på 30 % samtidig som glatte, høykvalitetskanter opprettholdes ved å veksle prøveberegninger over hver ramme og hver piksel.
  • Dynamic Super Resolution (DSR): Denne innovative funksjonen kan levere 4K-kvalitet til 1080p-skjermer for eksepsjonell detalj og bildekvalitet.
  • Voxel Global Illumination (VXGI): Som en del av NVIDIA GameWorks-biblioteket for utviklere, akselererer VXGI dynamiske lyseffekter for en virkelig oppslukende, filmatisk opplevelse.
  • NVIDIA GameStream1 : GeForce GPU-støtte for NVIDIA PhysX-teknologi, som muliggjør en helt ny klasse av fysisk spillinteraksjon for en mer dynamisk og realistisk opplevelse med GeForce.
  • NVIDIA G-SYNC-klar2 : NVIDIA G-SYNC-skjermer har revolusjonerende NVIDIA-teknologi som eliminerer skjermriving samtidig som det reduserer inngangsforsinkelse. Resultatet er en jevneste, raskeste og mest responsive spillskjermopplevelsen noensinne.
  • Microsoft DirectX 12-støtte: Støtte for den nyeste Microsoft DirectX API-en for å muliggjøre neste generasjons spilling.
  • NVIDIA GPU Boost 3.0: Maksimerer klokkehastighetene dynamisk basert på arbeidsbelastning og gir entusiast-klasse kontroller som temperaturmål og viftekontroller, ekstra overspenningshøyde og optimaliseringer for vannkjølingsløsninger. Dette lar spillere presse ytelsen til nye nivåer.
  • NVIDIA Adaptive Vertical Sync: Aktiver vertikal synkronisering dynamisk basert på dine nåværende bildefrekvenser for den jevneste spillopplevelsen.
  • NVIDIA CUDA: Lås opp kraften i GPU-ens prosessorkjerner for å akselerere krevende oppgaver som videokonvertering, fysikksimulering, strålesporing og mer, og leverer utrolige ytelsesforbedringer i forhold til tradisjonelle CPU-er. DisplayPort: Kjør de nyeste DisplayPort-panelene med støtte for oppløsninger opptil 4096x2160
  • HDMI3: Støtte for HDMI inkluderer 4K-oppløsning ved 60 Hz, GPU-akselerert Blu-ray 3D-støtte, x.v. Color, HDMI Deep Color og 7.1 digital surroundlyd.
  • PCl Express 3.0: Dette kortet er designet for den nye PCl Express 3.0-bussarkitekturen, og tilbyr de høyeste dataoverføringshastighetene for de mest båndbreddekrevende spillene og 3D-applikasjonene. Det opprettholder også bakoverkompatibilitet med eksisterende PCl Express-hovedkort for den bredeste støtten.

1 NVIDIA GameStream krever en NVIDIA GameStream-klar enhet
2 NVIDIA G-SYNC krever en NVIDIA G-SYNC-klar skjerm
3 Blu-ray 3D-avspilling krever kjøp av en kompatibel programvareavspiller fra CyberLink eller Corel. Oppgrader GPU-en din til full 3D-funksjonalitet med NVIDIA 3DTV Play-programvare, som muliggjør 3D-spilling, bildevisning og 3D-strømming av webvideo. Se www.nvidia.com/3dtv for mer informasjon.

SIKKERHETSINSTRUKSJONER

fare for brannskaderfare for elektrisk støt
For å redusere risikoen for brann, elektrisk støt eller skade, må du alltid følge grunnleggende sikkerhetsforanstaltninger.

informasjon Merk: All maskinvare må installeres før installasjon av driverne.

  • Fjern strømmen fra datamaskinen din ved å koble fra AC-hovedkilden før installasjon.
  • Ikke bruk dette produktet i nærheten av vann eller når hendene eller kroppen din er våt.
  • Ikke plasser dette produktet på myke overflater som kan blokkere ventilasjonsåpningene og forårsake overoppheting.
  • Ikke plasser dette produktet i nærheten av en varmeovn eller radiator.
  • Plasser dette produktet sikkert på en stabil overflate. Alvorlig skade på dette produktet kan oppstå hvis det faller.
  • Ikke la noe hvile på strømledningen. Ikke plasser dette produktet der en person kan tråkke eller snuble i strømledningen.
