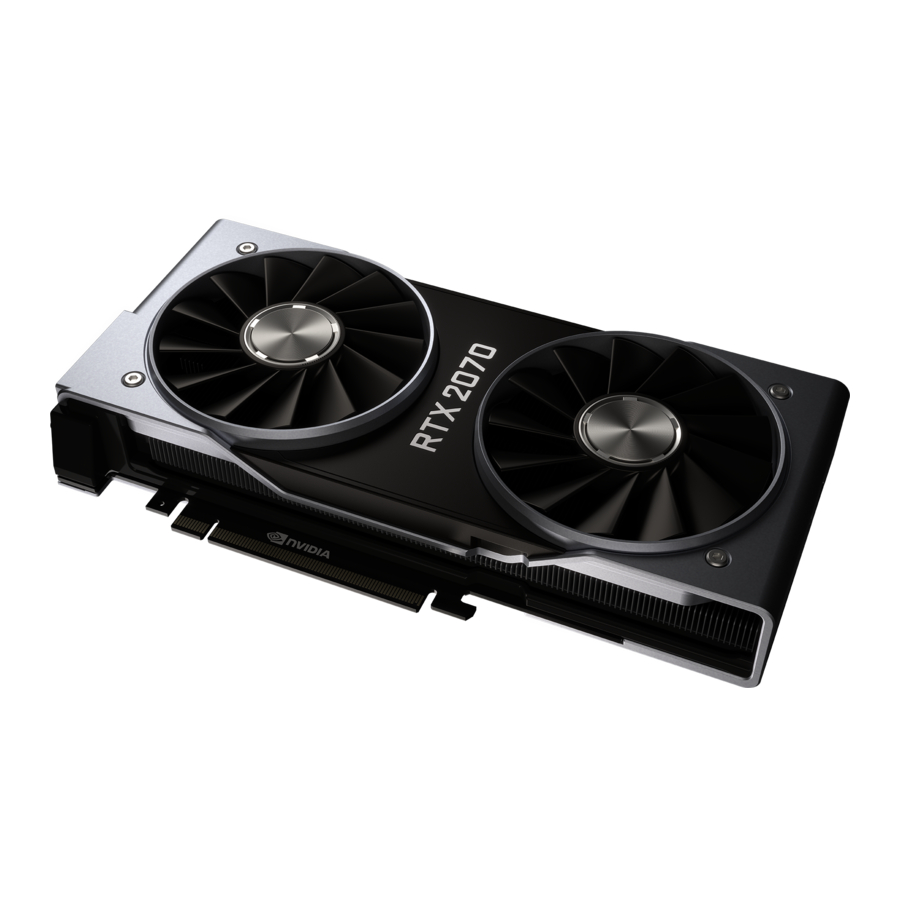

NVIDIA GeForce RTX 2070 - Priručnik za grafičku karticu

UVOD

Hvala vam što ste odabrali grafičku karticu NVIDIA GeForce RTX 2070.
GeForce RTX 2070 pokreće potpuno nova NVIDIA Turing arhitektura koja vam pruža nevjerojatne nove razine realizma igranja, brzine, energetske učinkovitosti i uranjanja. Ovo je ponovno osmišljena grafika.

O ovom priručniku

Ovaj instalacijski priručnik raspravlja o instalaciji i radu grafičke kartice NVIDIA GeForce RTX 2070.

Minimalni zahtjevi sustava

• Matična ploča
  Matična ploča usklađena s PCl Expressom ili do PCl Express 3.0 s jednim utorom za grafiku dvostruke širine x 16.
• Napajanje sustava
  Minimalno napajanje sustava od 550 W ili više s jednim 8-pinskim PCl Express dodatnim priključkom za napajanje.
• Operativni sustav
  • Microsoft Windows 10 64-bitni (ažuriranje iz travnja 2018. ili novije)
  • Microsoft Windows 7, 64-bitni
  • Linux, 64-bitni
• Sistemska memorija
  8 GB sistemske memorije (preporučeno 16 GB)
• Internetska veza za instalaciju upravljačkog programa
• 1,5 GB dostupnog prostora na tvrdom disku

RASPAKIRANJE

Prije raspakiranja nove grafičke kartice NVIDIA GeForce RTX 2070, važno je provjeriti ispunjavate li sve gore navedene zahtjeve sustava za glatku instalaciju.
Obavezno pregledajte svaki komad opreme isporučen u kutiji za pakiranje. Ako nešto nedostaje ili je oštećeno, obratite se svom prodavaču.

Oprema
Sljedeća oprema i dokumentacija nalaze se u kutiji s grafičkom karticom GeForce RTX 2070.

INSTALACIJA HARDVERA

Instalacija hardvera grafičke kartice NVIDIA GeForce uključuje otvaranje računala. RTX 2070 Slijedite sve ovdje navedene sigurnosne upute kako biste osigurali da ne dođe do oštećenja vas, vašeg računala ili grafičke kartice.

Prije početka

Grafička kartica GeForce RTX 2070 je grafička kartica PCl Express 3.0 x 16. Vaše računalo možda već ima instaliranu grafičku karticu u utoru PCl Express. Ako je tako, morat ćete ukloniti tu grafičku karticu i zamijeniti je grafičkom karticom GeForce RTX 2070.
Ako nemate grafičku karticu, to znači da vaša matična ploča ima ugrađenu grafiku (na vašoj matičnoj ploči ili integriranoj u čipset matične ploče instaliran je grafički čip). Ako je to slučaj, nema potrebe za poduzimanjem bilo kakvih radnji prije instaliranja nove grafičke kartice.
Koristite grafičku karticu RTX 2070 s UL Listed ITE osobnim računalom (PC)/poslužiteljem.

Instalacija uređaja

Budući da na tržištu postoji toliko različitih računalnih sustava, postupak instalacije grafičke kartice GeForce RTX 2070 može varirati od sustava do sustava. Koristite sljedeće upute kao smjernicu i pogledajte dokumentaciju za svoj računalni sustav za sve dodatne informacije o vašem individualnom sustavu.

Napomena: Važno je da je sve napajanje računala isključeno prije instaliranja grafičke kartice.

Ispraznite statički elektricitet svog tijela dodirivanjem uzemljene površine prije dodirivanja grafičke kartice. Uzemljena površina je kućište računala ili neka druga površina za koju znate da je uzemljena.

PAŽNJA: Ako je vaš sustav radio neko vrijeme prije otvaranja ploča, vrlo je važno da pričekate dok se grafička kartica u vašem sustavu ne ohladi prije nego što izvadite karticu iz sustava. Grafičke kartice postaju vrlo vruće kada rade neko vrijeme.

Slijedite sljedeći postupak za instaliranje grafičke kartice GeForce RTX 2070 u svoj računalni sustav.

1. Isključite računalo i monitor i odspojite kabel za napajanje.
   Ovisno o vašem računalnom sustavu, možda ćete morati odspojiti kabel koji ide na stražnju stranu vašeg sustava. Označite kabele kako biste bili sigurni da ćete ih pravilno ponovno spojiti.
2. Otvorite računalo uklanjanjem poklopca/bočne ploče. Pogledajte dokumentaciju računala od izvornog proizvođača za pomoć.
3. Uklonite postojeću grafičku karticu (ako postoji). Spremite hardver (kao što su vijci i nosači) za korištenje prilikom instaliranja NVIDIA grafičke kartice.
4. Uklonite dva susjedna poklopca utora ako nemate instaliranu grafičku karticu.
   Uklonite dva susjedna poklopca utora koja odgovaraju utoru PCI-Express u koji instalirate grafičku karticu GeForce RTX 2070.


Napomena: Kartica GeForce RTX 2070 je dvostruke širine i zahtijeva uklanjanje dva poklopca utora.

5. Uključite grafičku karticu GeForce RTX 2070 u primarni utor PCl Express x 16 na vašoj matičnoj ploči. Ovo je često utor najbliži CPU-u, ali može biti drugi ili treći utor. Potražite utor označen kao x 16. Vjerojatno će to biti jedini utor PCl Express s polugom za zadržavanje na kraju utora ili onaj najbliži CPU-u.
   Instalirajte svoju prvu grafičku karticu GeForce RTX 2070 u primarni utor PCl Express x16.
   Grafička kartica RTX 2070 trebala bi biti instalirana s nosačem okrenutim prema strani računala.


Napomena: Preporučuje se da instalirate grafičku karticu u primarni utor PCl Express x16. Ako instalirate grafičku karticu u sekundarni utor, vaš sustav možda neće prepoznati grafičku karticu i na monitoru se neće ništa prikazati.
Također imajte na umu da se na nekim matičnim pločama SBIOS fizička lokacija primarnog utora može konfigurirati kada postoji više od jednog utora PCl Express x16.

6. Spojite 8-pinski konektor za napajanje iz napajanja na konektor za napajanje na stražnjem rubu grafičke kartice GeForce RTX 2070. Imajte na umu da konektor i utičnica na grafičkoj kartici imaju jedinstven oblik i spajaju se samo na jedan način.
   Grafička kartica GeForce RTX 2070 X zahtijeva jedan 8-pinski PCl Express utikač za napajanje iz napajanja sustava.


Ponovno instalirajte poklopac na svoje računalo i ponovno spojite sve kabele koje ste prethodno uklonili tijekom instalacije.

INSTALACIJA SOFTVERA

S instaliranim hardverom, sada je vrijeme da instalirate softver NVIDIA GeForce Experience i grafički upravljački program.

Instalacija softvera GeForce Experience

1. Preuzmite i instalirajte softver GeForce Experience.
   • Idite na http://www.geforce.com/geforce-experience/download i kliknite Preuzmite sada.
   • Prihvatite ugovor o licenci za NVIDIA softver odabirom Slažem se i nastavi. Instalacija softvera GeForce Experience počinje.
   • Odaberite Zatvori da biste dovršili instalaciju.
2. Optimizirajte instalirane igre.
   • Otvorite GeForce Experience i kliknite Skeniraj igre i kliknite 0K da biste skenirali instalirane igre.
   • Kliknite Optimiziraj sve da biste optimizirali postavke igre.
3. Instalirajte najnovije upravljačke programe.
   • Otvorite GeForce Experience i odaberite karticu Upravljački programi.
   • Odaberite Preuzmi upravljački program. Preuzimanje vašeg GPU upravljačkog programa počinje.
   • Odaberite Ekspresna instalacija kada preuzimanje završi. GeForce Experience počinje instalirati grafički upravljački program.

Napomena: Može proći nekoliko minuta da se instalacija izvrši. Vaš zaslon može postati prazan na nekoliko sekundi jednom ili više puta tijekom instalacije. To je normalno.

• Kliknite ZATVORI kada se instalacija upravljačkog programa dovrši.

Čestitamo!
Vaša grafička kartica GeForce RTX 2070 sada je spremna za korištenje!

Napomena: Ako imate pitanja o svom NVIDIA proizvodu, možete razgovarati uživo s NVIDIA korisničkom službom na www.nvidia.com/support ili nazvati 1-800-493-4578 (SAD) ili 0800-404-7747 (UK).

KONFIGURIRANJE HDMI

Povezivanje HDTV-a putem HDMI-ja omogućuje vam izlaz digitalnog audio i video zapisa s vaše grafičke kartice na HDTV.

Omogućavanje zvuka putem HDMI-ja
Ako se povezujete sa svojim zaslonom putem HDMI-ja, možda ćete morati postaviti HDMI izlaz kao zadani audio uređaj.

1. Odaberite Start Upravljačka ploča Zvuk.
2. Na kartici Reprodukcija odaberite svoj HDMI zaslon i odaberite
3. Postavi kao zadano.

Čestitamo! Vaša(e) GeForce grafička(e) kartica(e) sada je(su) spremna(e) za korištenje!
Za detaljne upute o korištenju NVIDIA upravljačke ploče, pogledajte Korisnički priručnik upravljačke ploče koji se nalazi na www.geforce.com/drivers (odaberite svoj upravljački program, a zatim kliknite na Korisnički priručnik upravljačke ploče da biste preuzeli Korisnički priručnik).

ZNAČAJKE

• NVIDIA GeForce Experience: Osigurava najbolje iskustvo igranja, na dan izlaska igre, automatskim ažuriranjem vaših upravljačkih programa spremnih za igru. Osim toga, omogućuje korisnicima da optimiziraju postavke igre na svom računalu jednim klikom. GeForce Experience također uključuje SHARE koji vam omogućuje snimanje i dijeljenje vaših omiljenih trenutaka igranja.
• Multi-Frame sampled Anti-Aliasing (MFAA): MFAA pruža 30% povećanje performansi uz održavanje glatkih, visokokvalitetnih rubova izmjenom izračuna uzoraka preko svakog okvira i svakog piksela.
• Dynamic Super Resolution (DSR): Ova inovativna značajka može isporučiti 4K vjernost na 1080p zaslonima za iznimne detalje i kvalitetu slike.
• Voxel Global Illumination (VXGI): Kao dio NVIDIA GameWorks biblioteke za programere, VXGI ubrzava efekte dinamičkog osvjetljenja za uistinu impresivno, kinematografsko iskustvo.
• NVIDIA GameStream¹ : GeForce GPU podrška za NVIDIA PhysX tehnologiju, omogućavajući potpuno novu klasu fizičke interakcije igranja za dinamičnije i realističnije iskustvo s GeForceom.
• NVIDIA G-SYNC-Ready² : NVIDIA G-SYNC monitori imaju revolucionarnu NVIDIA tehnologiju koja eliminira kidanje zaslona uz istovremeno smanjenje ulaznog kašnjenja. Rezultat je najglađe, najbrže i najosjetljivije iskustvo igranja na monitoru ikad viđeno.
• Podrška za Microsoft DirectX 12: Podrška za najnoviji Microsoft DirectX API za omogućavanje igranja sljedeće generacije.
• NVIDIA GPU Boost 3.0: Dinamički maksimizira brzine takta na temelju opterećenja i omogućuje kontrole entuzijastičke klase kao što su ciljna temperatura i kontrole ventilatora, dodatni prostor za prenapone i optimizacije za rješenja za vodeno hlađenje. To omogućuje igračima da podignu performanse na nove razine.
• NVIDIA Adaptive Vertical Sync: Dinamički omogućite vertikalnu sinkronizaciju na temelju vaših trenutnih brzina kadrova za najglađe iskustvo igranja.
• NVIDIA CUDA: Otključajte snagu procesorskih jezgri GPU-a kako biste ubrzali zahtjevne zadatke kao što su transkodiranje videa, simulacija fizike, praćenje zraka i drugo, pružajući nevjerojatna poboljšanja performansi u odnosu na tradicionalne CPU-e. DisplayPort: Pokrenite najnovije DisplayPort ploče s podrškom za rezolucije do 4096x2160
• HDMI³: Podrška za HDMI uključuje 4K rezoluciju pri 60 Hz, GPU-ubrzanu Blu-ray 3D podršku, x.v. Color, HDMI Deep Color i 7.1 digitalni surround zvuk.
• PCl Express 3.0: Ova je kartica dizajnirana za novu sabirničku arhitekturu PCl Express 3.0, nudeći najveće brzine prijenosa podataka za najzahtjevnije igre i 3D aplikacije. Također održava kompatibilnost unatrag s postojećim matičnim pločama PCl Express za najširu podršku.

¹ NVIDIA GameStream zahtijeva uređaj spreman za NVIDIA GameStream
² NVIDIA G-SYNC zahtijeva monitor spreman za NVIDIA G-SYNC
³ Reprodukcija Blu-ray 3D zahtijeva kupnju kompatibilnog softverskog playera od tvrtke CyberLink ili Corel. Nadogradite svoj GPU na punu 3D sposobnost sa softverom NVIDIA 3DTV Play, omogućavajući 3D igranje, gledanje slika i 3D streaming web videa. Pogledajte www.nvidia.com/3dtv za više detalja.

SIGURNOSNE UPUTE

Kako biste smanjili rizik od požara, električnog udara ili ozljeda, uvijek se pridržavajte osnovnih sigurnosnih mjera opreza.

Napomena: Sav hardver mora biti instaliran prije instalacije upravljačkih programa.

• Isključite napajanje računala odspajanjem glavnog izvora izmjenične struje prije instalacije.
• Nemojte koristiti ovaj proizvod u blizini vode ili kada su vam ruke ili tijelo mokri.
• Ne postavljajte ovaj proizvod na meke površine koje bi mogle blokirati ventilacijske utore i uzrokovati pregrijavanje.
• Ne postavljajte ovaj proizvod u blizini registra za grijanje ili radijatora.
• Postavite ovaj proizvod sigurno na stabilnu površinu. Ozbiljna oštećenja ovog proizvoda mogu nastati ako padne.
• Ne dopustite da išta leži na kabelu za napajanje. Ne postavljajte ovaj proizvod tamo gdje osoba može stati ili se spotaknuti o kabel za napajanje.
