NVIDIA GeForce RTX 3090 - Priručnik za grafičku karticu

UVOD

Hvala vam što ste odabrali grafičku karticu NVIDIA GeForce RTX 3090.

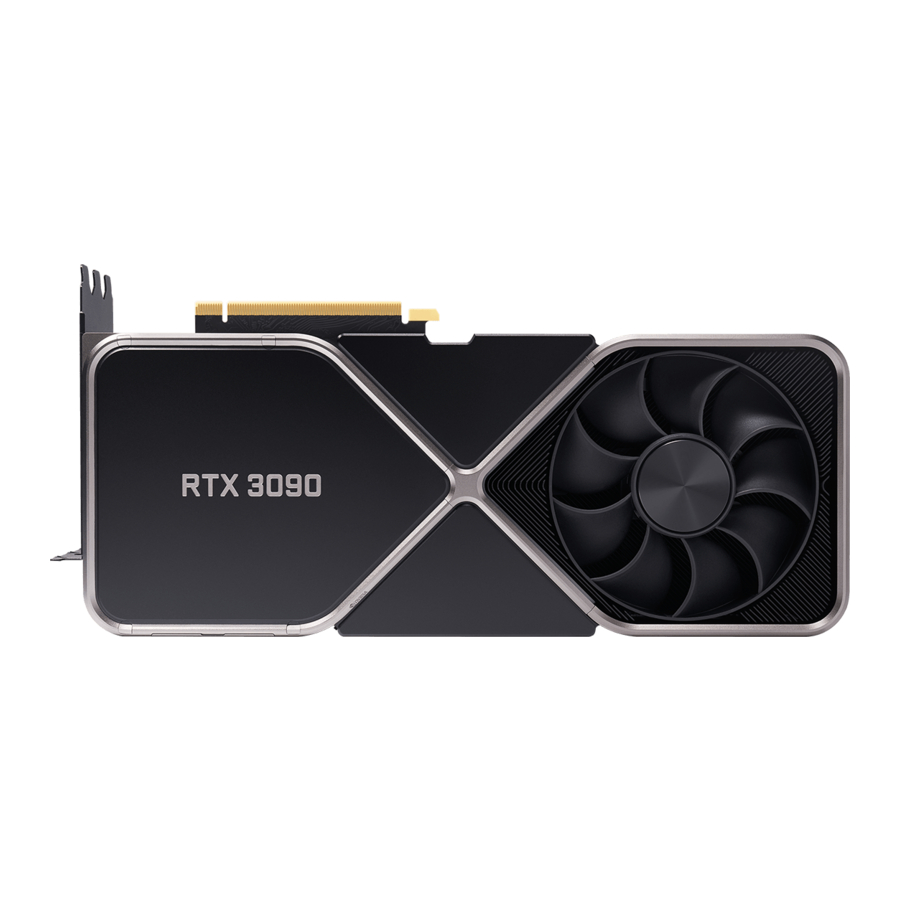

GeForce RTX 3090 je velika, žestoka GPU (BFGPU) s performansama klase TITAN. Pokreće je Ampere—NVIDIA-ina RTX arhitektura 2. generacije— udvostručujući performanse praćenja zraka i umjetne inteligencije s poboljšanim jezgrama za praćenje zraka (RT), jezgrama tenzora i novim streaming multiprocesorima. Osim toga, ima zapanjujućih 24 GB G6X memorije, a sve kako bi pružila vrhunsko iskustvo igranja.

O ovom vodiču

Ovaj instalacijski vodič govori o instalaciji i radu grafičke kartice NVIDIA GeForce RTX 3090.

Specifikacije sustava

• Matična ploča
  Potreban je PCl Express grafički utor s prostorom za karticu od 12,3" (D) x 5,4" (Š) x 3 utora.
• Napajanje sustava
  Potrebno je napajanje sustava od 750 W¹ s dva PCIE 8-pinska konektora za napajanje.
• Operativni sustav
  • Microsoft Windows 10, 64-bitni, verzija 2004, preporučeno
  • Linux 64-bitni
• Instalacija upravljačkog programa
  • Potrebno je 2 GB dostupnog prostora na tvrdom disku za instalaciju upravljačkog programa
  • Internetska veza

¹Niža snaga može raditi ovisno o konfiguraciji sustava. Provjerite s dobavljačem PSU-a

RASPAKIRAVANJE

Prije raspakiravanja vaše nove grafičke kartice NVIDIA GeForce RTX 3090, važno je provjeriti ispunjavate li sve gore navedene specifikacije sustava za glatku instalaciju.
Obavezno pregledajte svaku opremu isporučenu u kutiji za pakiranje. Ako nešto nedostaje ili je oštećeno, obratite se svom prodavaču.

Oprema
Sljedeća oprema i dokumentacija uključeni su u kutiju grafičke kartice GeForce RTX 3090.

INSTALACIJA HARDVERA

Instalacija hardvera grafičke kartice NVIDIA GeForce uključuje otvaranje vašeg računala. RTX 3090 Slijedite sve sigurnosne upute koje su ovdje navedene kako biste osigurali da ne dođe do oštećenja vas, vašeg računala ili grafičke kartice.

Prije nego što počnete

Grafička kartica GeForce RTX 3090 je PCI Express 4.0 x 16 grafička kartica. Vaše računalo možda već ima instaliranu grafičku karticu u utoru PCl Express. Ako je tako, morat ćete ukloniti tu grafičku karticu i zamijeniti je grafičkom karticom GeForce RTX 3090.
Ako nemate grafičku karticu, to znači da vaša matična ploča ima ugrađenu grafiku (grafički čip je instaliran na vašoj matičnoj ploči ili integriran u skup čipova matične ploče). Ako je to slučaj, nema potrebe za bilo kakvom radnjom prije instaliranja vaše nove grafičke kartice.
Koristite grafičku karticu RTX 3090 s UL Listed ITE osobnim računalom (PC)/poslužiteljem.

Instalacija uređaja

Budući da na tržištu postoji toliko različitih računalnih sustava, postupak instaliranja grafičke kartice GeForce RTX 3090 može se razlikovati od sustava do sustava. Koristite sljedeće upute kao smjernicu i pogledajte dokumentaciju za svoj računalni sustav za sve dodatne informacije o vašem pojedinačnom sustavu.

Napomena: Važno je da sva struja bude isključena s računala prije nego što instalirate grafičku karticu.

Ispraznite statički elektricitet svog tijela dodirivanjem uzemljene površine prije nego što dodirnete grafičku karticu. Uzemljena površina je kućište računala ili neka druga površina za koju znate da je uzemljena.

PAŽNJA: Ako vaš sustav radi neko vrijeme prije otvaranja ploča, vrlo je važno pričekati dok se grafička kartica u vašem sustavu ne ohladi prije nego što izvadite karticu iz sustava. Grafičke kartice se jako zagriju kada rade neko vrijeme.

Koristite sljedeći postupak za instaliranje grafičke kartice GeForce RTX 3090 u svoj računalni sustav.

1. Isključite računalo i monitor i isključite kabel za napajanje. Ovisno o vašem računalnom sustavu, možda ćete morati isključiti kabel koji ide na stražnju stranu vašeg sustava. Označite kabele kako biste bili sigurni da ćete ih ponovno pravilno spojiti.
2. Otvorite svoje računalo uklanjanjem poklopca/bočne ploče. Pogledajte dokumentaciju računala od izvornog proizvođača za pomoć.
3. Uklonite sve postojeće grafičke kartice (ako ih ima). Spremite hardver (kao što su vijci i nosači) za upotrebu pri instaliranju NVIDIA grafičke kartice.
4. Uklonite tri susjedna poklopca utora ako nemate instaliranu grafičku karticu.
   Uklonite tri susjedna poklopca utora koji odgovaraju PCl-Express utoru u koji instalirate grafičku karticu GeForce RTX 3090.


Napomena: Kartica GeForce RTX 3090 je trostruko široka i zahtijeva uklanjanje tri poklopca utora.

5. Uključite grafičku karticu GeForce RTX 3090 u primarni PCl Express x 16 utor na vašoj matičnoj ploči. Ovo je često utor najbliži CPU-u, ali može biti drugi ili treći utor. Potražite utor označen kao x 16. Vjerojatno će to biti jedini PCl Express utor s polugom za zadržavanje na kraju utora ili onaj najbliži CPU-u.
   Instalirajte svoju prvu GeForce RTX 3090 grafičku karticu u primarni PCl Express x16 utor (primarni utor je onaj najbliži CPU-u).


PAŽNJA:Ovu GPU karticu ne smijete instalirati s I/O nosačima okrenutim prema dolje.

Ako instalirate dodatne grafičke kartice GeForce RTX 3090 za SLI konfiguraciju, nastavite s korakom 6. Ako instalirate samo jednu grafičku karticu, prijeđite na korak 7

6. Instalirajte svoju drugu GeForce RTX 3090, za 2-smjerni SLI, u vanjski PCl Express x16 utor (vanjski utor je onaj najudaljeniji od CPU-a). Povežite dvije kartice zajedno pomoću GeForce RTX NVLink Bridge 4-slot za proizvode serije 30.
   2-smjerni SLI: Instalirajte svoju drugu GeForce RTX 3090 u vanjski PCI Express utor (vanjski utor je onaj najudaljeniji od CPU-a). Povežite dvije kartice zajedno pomoću GeForce RTX NVI_ink Bridge 4-slot za proizvode serije 30.


Napomena: Provjerite priručnik za matičnu ploču za specifične detalje o podršci i instalaciji SLI konfiguracije.

Napomena: GeForce RTX NVLink Bridge 4-slot za proizvode serije 30 možete pronaći na www.nvidia.com.

7. Spojite dva 8-pinska konektora za napajanje iz napajanja na NVIDIA Dual PCIe Power Dongle 8-pinske konektore.

8. Spojite 12-pinski konektor s NVIDIA Dual PCIe Power Donglea na gornji rub grafičke kartice GeForce RTX 3090.
   Spojite dva odvojena 8-pinska PCl Express kabela iz napajanja sustava na NVIDIA Dual PCIE 8-pinski Power Dongle.


PAŽNJA: Koristite samo priloženi NVIDIA Dual PCIE 8-pinski Power Dongle s vašom grafičkom karticom GeForce RTX 3090 Founders Edition.

9. Ponovno instalirajte poklopac na svoje računalo.
10. Ponovno spojite kabel za napajanje na računalo.
11. Spojite zaslon(e) na grafičku karticu.


INSTALACIJA SOFTVERA

Nakon što je hardver instaliran, sada je vrijeme za instaliranje softvera NVIDIA GeForce Experience i upravljačkog programa za grafiku.

Instalacija softvera GeForce Experience

1. Instalirajte softver GeForce Experience.
   • Idite na http://www.geforce.com/geforce-experience/download i kliknite Preuzmi sada.
   • Prihvatite ugovor o licenci za softver NVIDIA odabirom Slažem se i Nastavi. Softver GeForce Experience počinje se instalirati.
   • Odaberite Zatvori da biste dovršili instalaciju.
2. Optimizirajte svoje instalirane igre.
   • Otvorite GeForce Experience i kliknite Skeniraj igre i kliknite OK da biste skenirali svoje instalirane igre.
   • Kliknite na Optimiziraj sve da biste optimizirali postavke igre.
3. Instalirajte najnovije upravljačke programe.
   • Otvorite GeForce Experience i odaberite karticu Upravljački programi .
   • Odaberite Preuzmi upravljački program. Vaš GPU upravljački program počinje se preuzimati.
   • Odaberite Ekspresna instalacija kada preuzimanje završi. GeForce Experience počinje instalirati grafički upravljački program.

Napomena: Instalacija može potrajati nekoliko minuta. Vaš zaslon može postati prazan na nekoliko sekundi jednom ili više puta tijekom instalacije. To je normalno.

• Kliknite ZATVORI kada se instalacija upravljačkog programa dovrši.

Čestitamo!
Vaša grafička kartica GeForce RTX 3090 sada je spremna za upotrebu!

KONFIGURIRANJE HDMI

Povezivanje HDTV-a putem HDMI omogućuje vam izlaz digitalnog audio i video signala s vaše grafičke kartice na HDTV.

Omogućavanje zvuka putem HDMI
Ako se povezujete na zaslon putem HDMI, možda ćete morati postaviti HDMI izlaz kao zadani audio uređaj.

1. Odaberite Start Upravljačka ploča Zvuk.
2. Na kartici Reprodukcija odaberite svoj HDMI zaslon i odaberite
3. Postavi kao zadano.

Čestitamo! Vaša(e) GeForce grafička(e) kartica(e) sada je(su) spremna(e) za upotrebu!
Za detaljne upute o korištenju NVIDIA upravljačke ploče, pogledajte Korisnički priručnik za upravljačku ploču koji se nalazi na www.geforce.com/drivers (odaberite svoj upravljački program, zatim kliknite na Korisnički priručnik za upravljačku ploču da biste preuzeli korisnički priručnik).

SIGURNOSNE UPUTE

Kako biste smanjili rizik od požara, električnog udara ili ozljeda, uvijek se pridržavajte osnovnih sigurnosnih mjera opreza.

Napomena: Sav hardver mora biti instaliran prije instalacije upravljačkih programa.

• Isključite napajanje računala isključivanjem glavnog izvora izmjenične struje prije instalacije.
• Ne instalirajte ovu karticu s I/O prema dolje.
• Nemojte koristiti ovaj proizvod u blizini vode ili kada su vam ruke ili tijelo mokri.
• Nemojte stavljati ovaj proizvod na meke površine koje bi mogle blokirati otvore za ventilaciju i uzrokovati pregrijavanje.
• Nemojte stavljati ovaj proizvod u blizini grijača ili radijatora.
• Postavite ovaj proizvod sigurno na stabilnu površinu. Ozbiljna oštećenja ovog proizvoda mogu nastati ako padne.
• Ne dopustite da išta leži na kabelu za napajanje. Ne postavljajte ovaj proizvod na mjesto gdje osoba može stati ili se spotaknuti o kabel za napajanje.
