Priručnik za grafičku karticu NVIDIA GeForce GTX 1070 Ti

UVOD

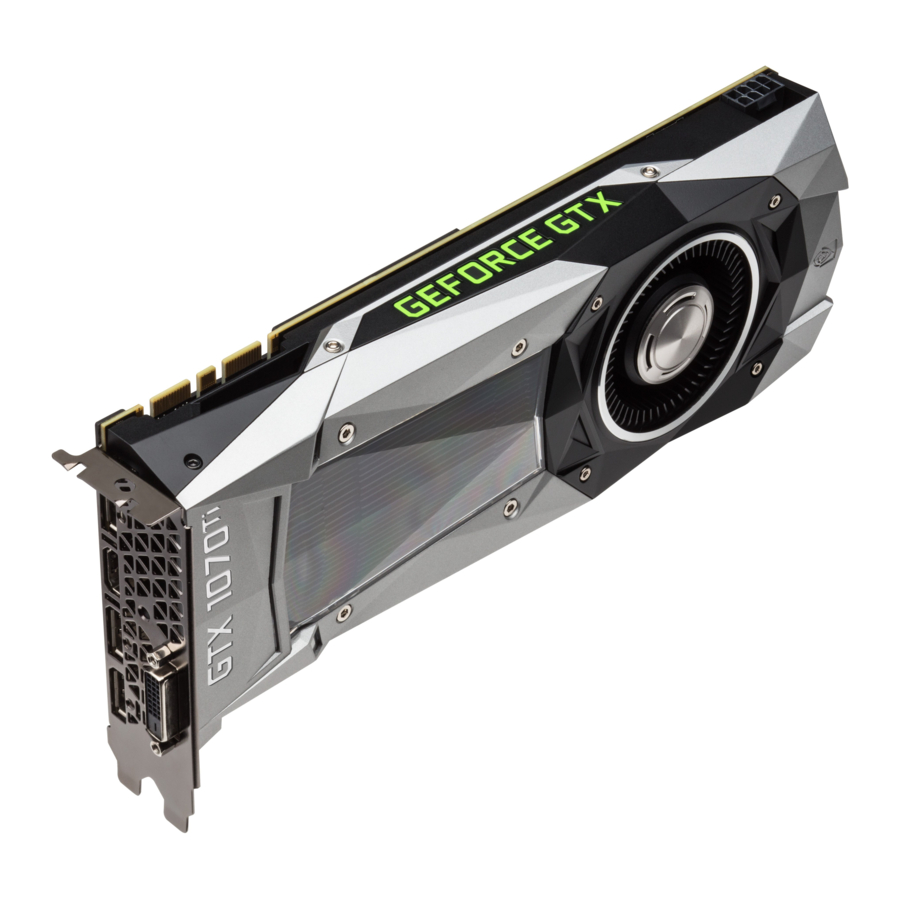

Hvala vam što ste odabrali grafičku karticu NVIDIA GeForce GTX 1070 Ti Founders Edition.
GeForce GTX 1070 Ti je snažna grafička kartica koja vam pruža brzo, glatko i tiho igranje koje tražite u svim svojim omiljenim naslovima. S značajkama kao što su NVIDIA GPU Boost 3.0, NVIDIA TXAA i NVIDIA PhysX, ova će vam grafička kartica pružiti najbolje što vaše igre mogu ponuditi.
Osim toga, uz NVIDIA-in GeForce Experience ugrađen izravno u svoje upravljačke programe, možete iskoristiti NVIDIA-ine desetke tisuća sati testiranja za optimizaciju postavki igranja jednim klikom.

O ovom priručniku

Ovaj instalacijski vodič govori o instalaciji i radu grafičke kartice NVIDIA GeForce GTX 1070 Ti.

Minimalni zahtjevi sustava

• Matična ploča
  Matična ploča kompatibilna s PCl Express ili PCl Express 3.0 s jednim dvostruko širokim x 16 utorom za grafiku.
• Napajanje sustava
  Minimalno 500 W ili veće napajanje sustava s jednim 8-pinskim PCl Express pomoćnim priključkom za napajanje.
• Operativni sustav
  • Microsoft Windows 10, 32-bitni ili 64-bitni
  • Microsoft Windows 8.1, 32-bitni ili 64-bitni
  • Microsoft Windows 7, 32-bitni ili 64-bitni
  • Linux, 32-bitni ili 64-bitni
  • FreeBSD x86
• Sistemska memorija
  8 GB sistemske memorije (preporučeno 16 GB)
• Internetska veza za instalaciju upravljačkog programa
• 610 MB dostupnog prostora na tvrdom disku

RASPAKIRANJE

Prije raspakiranja vaše nove grafičke kartice NVIDIA GeForce GTX 1070 Ti, važno je provjeriti ispunjavate li sve gore navedene zahtjeve sustava za nesmetanu instalaciju.
Obavezno pregledajte svaki komad opreme koji je isporučen u kutiji za pakiranje. Ako nešto nedostaje ili je oštećeno, obratite se svom prodavaču.

Oprema
Sljedeća oprema i dokumentacija uključeni su u kutiju grafičke kartice NVIDIA GeForce GTX 1070 Ti.

INSTALACIJA HARDVERA

Instalacija hardvera grafičke kartice NVIDIA GeForce GTX 1070 Ti uključuje otvaranje vašeg računala. Slijedite sve ovdje navedene sigurnosne upute kako biste bili sigurni da nema oštećenja na vama, vašem računalu ili grafičkoj kartici.

Prije nego što počnete

Grafička kartica NVIDIA GeForce GTX 1070 Ti je grafička kartica PCl Express 3.0 x 16. Vaše računalo možda već ima instaliranu grafičku karticu u utoru PCl Express. Ako je tako, morat ćete ukloniti tu grafičku karticu i zamijeniti je grafičkom karticom GeForce GTX 1070 Ti.
Ako nemate grafičku karticu, to znači da vaša matična ploča ima ugrađenu grafiku (na matičnoj ploči je instaliran grafički čip ili je integriran u čipset matične ploče). Ako je to slučaj, nema potrebe za poduzimanjem bilo kakvih radnji prije instaliranja vaše nove grafičke kartice.

Instaliranje uređaja

Budući da na tržištu postoji toliko različitih računalnih sustava, postupak instaliranja grafičke kartice GeForce GTX 1070 Ti može se razlikovati od sustava do sustava. Koristite sljedeće upute kao smjernicu i pogledajte dokumentaciju za svoj računalni sustav za sve daljnje informacije o vašem pojedinačnom sustavu.

Napomena: Važno je da se prije instaliranja grafičke kartice isključi napajanje računala.

Ispraznite statički elektricitet svog tijela dodirivanjem uzemljene površine prije dodirivanja grafičke kartice. Uzemljena površina je kućište računala ili neka druga površina za koju znate da je uzemljena.

Upotrijebite sljedeći postupak za instaliranje grafičke kartice GeForce GTX 1070 Ti u vaš računalni sustav.

1. Isključite računalo i monitor i odspojite kabel za napajanje.
   Ovisno o vašem računalnom sustavu, možda ćete morati odspojiti kabel koji ide na stražnju stranu vašeg sustava. Označite kablove kako biste bili sigurni da ćete ih pravilno ponovno spojiti.
2. Otvorite računalo uklanjanjem poklopca/bočne ploče. Za pomoć pogledajte dokumentaciju računala od izvornog proizvođača.
3. Uklonite sve postojeće grafičke kartice (ako ih ima). Spremite hardver (kao što su vijci i nosači) za upotrebu prilikom instaliranja NVIDIA grafičke kartice.

PAŽNJA: Ako vaš sustav radi neko vrijeme prije otvaranja ploča, vrlo je važno pričekati dok se grafička kartica u vašem sustavu ne ohladi prije nego što je izvadite iz sustava. Grafičke kartice postaju vrlo vruće kada rade bilo koje vrijeme.

4. Uklonite dva susjedna poklopca utora ako nemate instaliranu grafičku karticu.
   Uklonite dva susjedna poklopca utora koji odgovaraju utoru PCl-Express u koji instalirate grafičku karticu GeForce GTX.


Napomena: Kartica NVIDIA GeForce GTX 1070 je dvostruko široka i zahtijevat će uklanjanje dva poklopca utora.

5. Uključite grafičku karticu GeForce GTX 1070 Ti u primarni utor PCl Express x 16 na matičnoj ploči. Ovo je često utor najbliži CPU-u, ali može biti drugi ili treći utor. Potražite utor označen s x 16. Vjerojatno će to biti jedini utor PCl Express s polugom za zadržavanje na kraju utora ili onaj najbliži CPU-u
   Instalirajte svoju prvu grafičku karticu GeForce GTX 1070 Ti u primarni utor PCl Express x 16.


Napomena: Preporučuje se da instalirate grafičku karticu u primarni utor PCl Express x16. Ako instalirate grafičku karticu u sekundarni utor, vaš sustav možda neće prepoznati grafičku karticu i na monitoru se neće ništa prikazati.
Također imajte na umu da se na nekim matičnim pločama SBIOS fizičko mjesto primarnog utora može konfigurirati kada postoji više od jednog utora PCl Express x 16.

Ako instalirate dodatne grafičke kartice NVIDIA GeForce GTX 1070 Ti za 2-smjernu NVIDIA SLI konfiguraciju, nastavite s korakom 6. Ako instalirate samo jednu GeForce karticu, prijeđite na korak 8.

Napomena: Sve grafičke kartice u SLI konfiguraciji moraju biti identične. Stoga, obje kartice u 2-smjernoj SLI konfiguraciji moraju biti grafičke kartice GeForce GTX 1070 Ti.

6. Instalirajte drugu grafičku karticu GeForce GTX 1070Ti (2-smjerni SLI):
   Instalirajte drugu GeForce karticu u vanjski utor PCl Express x 16 na matičnoj ploči.
   Uklonite pripadajuće poklopce utora za drugu grafičku karticu GeForce GTX 1070 Ti kao što je prikazano u koraku 4.
7. Spojite dvije kartice GeForce GTX 1070 Ti zajedno pomoću dvostrukog SLI mosta koji ste dobili s matičnom pločom spremnom za SLI.
   2-smjerna SLI konfiguracija: Instalirajte svoju drugu grafičku karticu GeForce GTX 1070 Ti u vanjski utor PCl Express x 16 (vanjski utor je onaj najudaljeniji od CPU-a).
   Spojite dvije kartice zajedno pomoću dvostrukog SLI mosta koji ste dobili s vašom SCI-ready matičnom pločom.


Napomena: Za 4K i surround performanse igranja, koristite NVIDIA SLI High Bandwidth Bridge dostupan na http://www.geforce.com/hardware/technology/sli i odaberite NVIDIA SLI Bridge. Dostupne su tri veličine, ovisno o tome koji utor odaberete za postavljanje druge kartice.

GeForce GTX 1070 Ti ima novi industrijski dizajn s fasetiranim tijelom i novom niskoprofilnom stražnjom pločom. Stražnja ploča ima uklonjivi dio koji omogućuje bolji protok zraka između više grafičkih kartica u susjednoj SLI konfiguraciji.

8. Spojite 8-pinski konektor za napajanje iz napajanja na konektor za napajanje na gornjem rubu grafičke kartice NVIDIA GeForce GTX 1070 Ti. Imajte na umu da konektor i utičnica na grafičkoj kartici imaju jedinstven oblik i spajaju se samo na jedan način.
   Grafička kartica GeForce GTX 1070 Ti zahtijeva jedan 8-pinski PCl Express utikač za napajanje iz napajanja sustava.

9. Ponovno instalirajte poklopac na svoje računalo i ponovno spojite sve kablove koje ste uklonili ranije tijekom instalacije.


INSTALACIJA SOFTVERA

Nakon što je hardver instaliran, vrijeme je za instalaciju softvera NVIDIA GeForce Experience i upravljačkog programa za grafiku.

Instalacija softvera GeForce Experience

1. Preuzmite i instalirajte softver GeForce Experience.
   • Idite na http://www.geforce.com/geforce-experience/download i kliknite Download Now (Preuzmi odmah).
   • Prihvatite ugovor o licenci za softver NVIDIA odabirom Agree and Continue (Slažem se i nastavi). Instalacija softvera GeForce Experience počinje.
   • Odaberite Close (Zatvori) za dovršetak instalacije.
2. Optimizirajte instalirane igre.
   • Otvorite GeForce Experience i kliknite Scan for Games (Skeniraj igre) i kliknite U redu za skeniranje instaliranih igara.
   • Kliknite na Optimize All (Optimiziraj sve) za optimizaciju postavki igre.
3. Instalirajte najnovije upravljačke programe.
   • Otvorite prijavu u NVIDIA GeForce Experience i odaberite karticu Drivers (Upravljački programi).
   • Odaberite Download Driver (Preuzmi upravljački program). Preuzimanje upravljačkog programa za GPU počinje.
   • Odaberite Express Installation (Brza instalacija) kada preuzimanje završi. GeForce Experience počinje instalirati upravljački program za grafiku.

Napomena: Može proći nekoliko minuta da se instalacija dovrši. Zaslon se može zacrniti na nekoliko sekundi jednom ili više puta tijekom instalacije. To je normalno.

• Kliknite CLOSE (ZATVORI) kada se instalacija upravljačkog programa dovrši.

Čestitamo!
Vaša grafička kartica GeForce GTX 1070 Ti sada je spremna za upotrebu!

Napomena: Ako imate pitanja o svojem NVIDIA proizvodu, možete razgovarati uživo sa službom za korisnike tvrtke NVIDIA na www.nvidia.com/support ili nazvati 1-800-797-6530 (SAD) ili 0800 404 7747 (UK).

KONFIGURIRANJE SLI

NVIDIA SLI revolucionarna je tehnologija koju je razvila NVIDIA i koja vam omogućuje povezivanje identičnih NVIDIA GeForce grafičkih kartica radi povećanja performansi.
Možete omogućiti SLI klikom na balon SLI sustava u traci sustava ili odlaskom na upravljačku ploču NVIDIA.

Napomena: Morate imati matičnu ploču spremnu za SLI i dvije identične grafičke kartice GeForce GTX 1070 Ti spremne za SLI instalirane u računalu kako biste omogućili SLI.

Pristup upravljačkoj ploči NVIDIA

Za pristup upravljačkoj ploči NVIDIA možete desnom tipkom miša kliknuti radnu površinu sustava Windows i s izbornika odabrati NVIDIA Control Panel (Upravljačka ploča NVIDIA). Ostali načini pristupa upravljačkoj ploči NVIDIA ovise o operacijskom sustavu.

Omogućavanje/onemogućavanje SLI

1. Kada otvorite upravljačku ploču NVIDIA, kliknite Configure SLI, Surround, PhysX (Konfiguriraj SLI, Surround, PhysX) u lijevom oknu zadataka.
2. Omogućite SLI provjerom da gumb Disable SLI (Onemogući SLI) nije označen.

KONFIGURIRANJE HDMI

Povezivanje HDTV-a putem HDMI-a omogućuje vam izlaz i digitalnog audio i video zapisa s grafičke kartice na HDTV.

Omogućavanje zvuka putem HDMI
Ako se povezujete s zaslonom putem HDMI-a, možda ćete morati postaviti HDMI izlaz kao zadani audio uređaj.

1. Odaberite Start Control Panel Sound (Zvuk).
2. Na kartici Playback (Reprodukcija) odaberite svoj HDMI zaslon i odaberite
3. Set Default (Postavi kao zadano).

Čestitamo! Vaša NVIDIA GeForce grafička kartica sada je spremna za upotrebu!
Za detaljne upute o upotrebi upravljačke ploče NVIDIA pogledajte Control Panel User's Guide (Korisnički priručnik upravljačke ploče) koji se nalazi na www.geforce.com/drivers (odaberite svoj upravljački program, a zatim kliknite Documentation (Dokumentacija) za preuzimanje korisničkog priručnika).

OSOBINE

• NVIDIA GeForce Experience: Osigurava najbolje iskustvo igranja, na dan izlaska igre, automatskim ažuriranjem upravljačkih programa spremnih za igru. Uz to, korisnicima omogućuje optimizaciju postavki igre za njihovo računalo jednim klikom. GeForce Experience također uključuje NVIDIA ShadowPlay koji vam omogućuje snimanje i dijeljenje vaših omiljenih trenutaka igranja.
• Multi-Frame sampled Anti-Aliasing (MFAA): MFAA pruža 30% povećanja performansi uz održavanje glatkih, visokokvalitetnih rubova izmjenom izračuna uzoraka u svakom okviru i svakom pikselu.
• Dynamic Super Resolution (DSR): Ova inovativna značajka može pružiti 4K vjernost na zaslonima od 1070p za iznimne detalje i kvalitetu slike.
• Voxel Global Illumination (VXGI): Dio biblioteke NVIDIA GameWorks za programere, VXGI ubrzava dinamičke efekte osvjetljenja za istinski impresivno, kinematografsko iskustvo.
• NVIDIA GameStream¹ : Podrška za GeForce GPU za NVIDIA PhysX tehnologiju, omogućujući potpuno novu klasu fizičke interakcije igranja za dinamičnije i realističnije iskustvo s GeForce.
• NVIDIA Ansel: Ansel je moćan alat za snimanje igara jednostavan za korištenje, izgrađen u suradnji s vodećim programerima igara. Ansel vam omogućuje zamrzavanje vremena. Možete komponirati snimke iz bilo kojeg kuta i prilagoditi sliku filtrima za naknadnu obradu. Možete snimati u nevjerojatnim rezolucijama, snimati EXR slike za snimanje boja punog spektra i dijeliti snimke zaslona u panoramama od 360° pomoću pametnog telefona, računala ili VR slušalica
• NVIDIA G-SYNC-Ready ²: NVIDIA G-SYNC monitori imaju revolucionarnu NVIDIA tehnologiju koja uklanja kidanje zaslona, a istovremeno smanjuje ulazno kašnjenje. Rezultat je najglatkije, najbrže i najosjetljivije iskustvo igranja na monitoru ikad viđeno.
• Microsoft DirectX 12 Support: Podrška za najnoviji Microsoft DirectX API za omogućavanje igranja sljedeće generacije.
• NVIDIA GPU Boost 3.0: Dinamički povećava brzine takta na temelju opterećenja i omogućuje kontrole klase entuzijasta kao što su ciljna temperatura i kontrole ventilatora, dodatni prostor za prenapone i optimizacije za rješenja za vodeno hlađenje. To omogućuje igračima da podignu performanse na nove razine.
• NVIDIA Adaptive Vertical Sync: Dinamički omogućite okomitu sinkronizaciju na temelju trenutnih brzina sličica u sekundi za najglatkije iskustvo igranja.
• NVIDIA CUDA: Otključajte snagu procesorskih jezgri GPU-a za ubrzavanje zahtjevnih zadataka kao što su transkodiranje videozapisa, simulacija fizike, praćenje zraka i još mnogo toga, pružajući nevjerojatna poboljšanja performansi u odnosu na tradicionalne CPU-e.
• DisplayPort 1.2 Certified, DisplayPort 1.3/1.4 Ready: Pokrenite najnovije DisplayPort ploče s podrškom za razlučivosti do 4096x2160.
• HDMI³: Podrška za HDMI uključuje 4K rezoluciju pri 60 Hz, GPU-ubrzanu Blu-ray 3D podršku, x.v. Color, HDMI Deep Color i 7.1 digitalni surround zvuk.
• Dual-link DVI: Pokrenite zaslone s ravnom pločom do razlučivosti 2560x1600 preko DVI konektora.
• PCl Express 3.0: Ova je kartica dizajnirana za novu PCl Express 3.0 sabirničku arhitekturu, nudeći najveće brzine prijenosa podataka za igre i 3D aplikacije koje najviše zahtijevaju propusnost. Također održava kompatibilnost unatrag s postojećim PCl Express matičnim pločama za najširu podršku.

¹ NVIDIA GameStream zahtijeva uređaj spreman za NVIDIA GameStream
² NVIDIA G-SYNC zahtijeva monitor spreman za NVIDIA G-SYNC
³ Blu-ray 3D reprodukcija zahtijeva kupnju kompatibilnog softverskog playera od CyberLinka, ArcSofta, Corela ili Sonica. Nadogradite svoj GPU na punu 3D mogućnost s NVIDIA 3DTV Play softverom, omogućujući 3D igranje, gledanje slika i 3D web video streaming. Pogledajte www.nvidia.com/3dtv za više detalja.

SIGURNOSNE UPUTE

Kako biste smanjili rizik od požara, strujnog udara ili ozljeda, uvijek se pridržavajte osnovnih sigurnosnih mjera opreza.

Napomena: Sav hardver mora biti instaliran prije instalacije upravljačkih programa.

• Isključite računalo iz struje odspajanjem glavnog izvora napajanja izmjeničnom strujom prije instalacije.
• Nemojte koristiti ovaj proizvod u blizini vode ili kada su vam ruke ili tijelo mokri.
• Ne postavljajte ovaj proizvod na mekane površine koje bi mogle blokirati ventilacijske otvore i uzrokovati pregrijavanje.
• Ne postavljajte ovaj proizvod u blizini grijaćeg registra ili radijatora.
• Postavite ovaj proizvod sigurno na stabilnu površinu. Ozbiljna oštećenja ovog proizvoda mogu nastati ako padne.
• Ne dopustite da išta leži na kabelu za napajanje. Ne postavljajte ovaj proizvod na mjesto gdje osoba može nagaziti ili se spotaknuti o kabel za napajanje.
