NVIDIA GeForce GTX 1070 Ti – Grafikus kártya kézikönyv

BEVEZETÉS

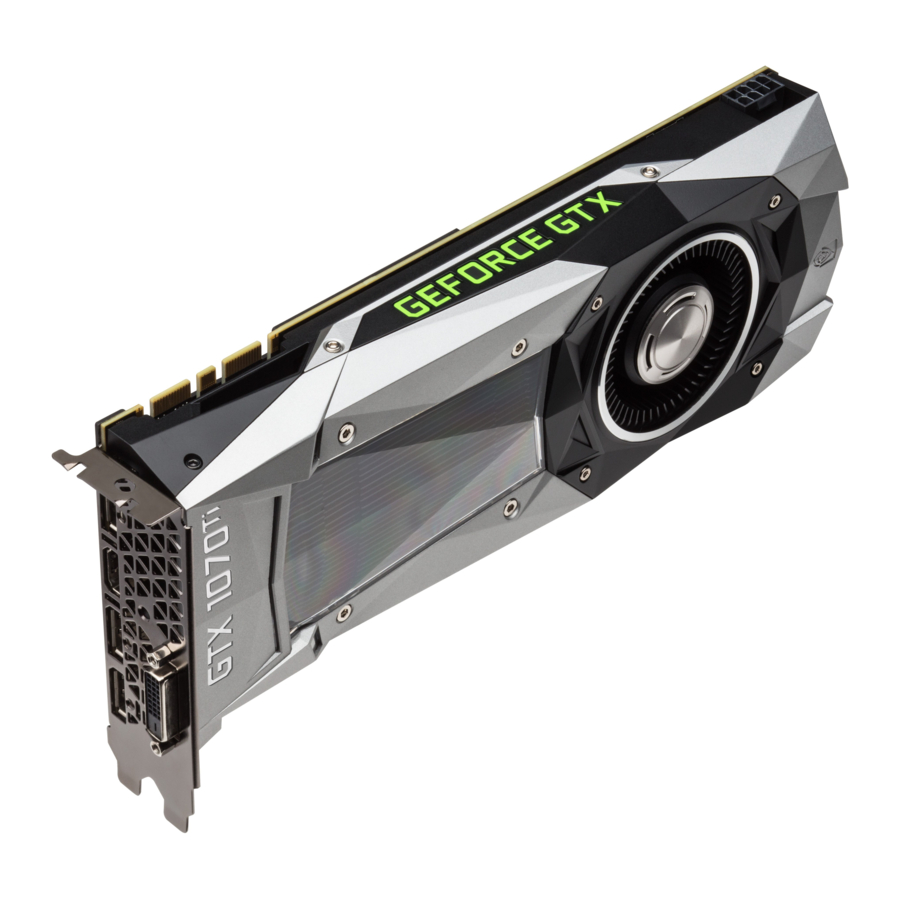

Köszönjük, hogy az NVIDIA GeForce GTX 1070 Ti Founders Edition grafikus kártyát választotta.
A GeForce GTX 1070 Ti egy nagy teljesítményű grafikus kártya, amely gyors, egyenletes és csendes játékélményt nyújt az összes kedvenc játékában. Az olyan funkciókkal, mint az NVIDIA GPU Boost 3.0, az NVIDIA TXAA és az NVIDIA PhysX, ez a grafikus kártya a játékok legjobb oldalát fogja megmutatni Önnek.
Ráadásul az NVIDIA GeForce Experience közvetlenül a meghajtóprogramjaiba építve kihasználhatja az NVIDIA tízezernyi órányi tesztelését, hogy egyetlen kattintással optimalizálja a játékbeállításokat.

A kézikönyvről

Ez a telepítési útmutató az NVIDIA GeForce GTX 1070 Ti grafikus kártya telepítését és működését ismerteti.

Minimális rendszerkövetelmények

• Alaplap
  PCl Express vagy PCl Express 3.0-kompatibilis alaplap egy kétszéles x16 grafikus kártyahellyel.
• Rendszertápellátás
  Minimum 500 W-os vagy nagyobb rendszertápellátás egy 8 tűs PCl Express kiegészítő tápcsatlakozóval.
• Operációs rendszer
  • Microsoft Windows 10, 32 vagy 64 bites
  • Microsoft Windows 8.1, 32 vagy 64 bites
  • Microsoft Windows 7, 32 vagy 64 bites
  • Linux, 32 vagy 64 bites
  • FreeBSD x86
• Rendszermemória
  8 GB rendszermemória (16 GB ajánlott)
• Internetkapcsolat a meghajtóprogram telepítéséhez
• 610 MB szabad merevlemez-terület

KICSOMAGOLÁS

Az új NVIDIA GeForce GTX 1070 Ti grafikus kártya kicsomagolása előtt fontos megbizonyosodni arról, hogy megfelel-e a fenti rendszerkövetelményeknek a zökkenőmentes telepítés érdekében.
Ügyeljen arra, hogy ellenőrizze a csomagolódobozban szállított összes berendezést. Ha valami hiányzik vagy sérült, forduljon a viszonteladójához.

Berendezés
Az NVIDIA GeForce GTX 1070 Ti grafikus kártya dobozában a következő berendezések és dokumentációk találhatók.

HARDVER TELEPÍTÉSE

Az NVIDIA GeForce GTX 1070 Ti grafikus kártya hardverének telepítése magában foglalja a számítógép felnyitását. Kövesse az itt található összes biztonsági utasítást, hogy biztosítsa, hogy ne sérüljön meg Ön, a számítógép vagy a grafikus kártya.

Mielőtt elkezdené

Az NVIDIA GeForce GTX 1070 Ti grafikus kártya egy PCl Express 3.0 x16 grafikus kártya. Lehet, hogy a számítógépében már van egy grafikus kártya a PCl Express csatlakozóhelyen. Ha igen, akkor el kell távolítania a grafikus kártyát, és ki kell cserélnie a GeForce GTX 1070 Ti grafikus kártyára.
Ha nincs grafikus kártyája, ez azt jelenti, hogy az alaplapja integrált grafikával rendelkezik (az alaplapon vagy az alaplapi lapkakészletbe integrálva van egy grafikus chip). Ha ez a helyzet, akkor nincs szükség semmilyen műveletre az új grafikus kártya telepítése előtt.

Az eszköz telepítése

Mivel a piacon nagyon sok különböző számítógépes rendszer létezik, a GeForce GTX 1070 Ti grafikus kártya telepítési eljárása rendszertől függően változhat. Használja az alábbi utasításokat útmutatóként, és a rendszerével kapcsolatos további információkért tekintse meg a számítógépes rendszer dokumentációját.

Megjegyzés: Fontos, hogy a grafikus kártya beszerelése előtt a számítógép áramellátását le kell választani.

A grafikus kártya megérintése előtt vezesse le a testének statikus elektromosságát egy földelt felület megérintésével. A földelt felület a számítógép háza vagy valamilyen más felület, amelyről tudja, hogy földelt.

A GeForce GTX 1070 Ti grafikus kártya számítógépes rendszerbe történő telepítéséhez kövesse az alábbi eljárást.

1. Kapcsolja ki a számítógépet és a monitort, és húzza ki a tápkábelt.
   A számítógépes rendszertől függően előfordulhat, hogy le kell választania a rendszer hátuljába menő kábelt. Jelölje meg a kábeleket, hogy megfelelően csatlakoztathassa őket.
2. Nyissa ki a számítógépet a burkolat/oldallap eltávolításával. A segítséget az eredeti gyártó számítógép-dokumentációjában találja.
3. Távolítson el minden meglévő grafikus kártyát (ha van). Mentse el a hardvert (például a csavarokat és a konzolokat) az NVIDIA grafikus kártya telepítésekor.

FIGYELEM: Ha a rendszer a panelek kinyitása előtt egy ideje működött, nagyon fontos, hogy várjon, amíg a rendszerben lévő grafikus kártya lehűl, mielőtt kivenné a kártyát a rendszerből. A grafikus kártyák nagyon felforrósodnak, ha hosszabb ideig üzemelnek.

4. Távolítson el két szomszédos csatlakozóhely-fedőt, ha nincs telepítve grafikus kártya.
   Távolítson el két szomszédos csatlakozóhely-fedőt, amely megfelel a GeForce GTX grafikus kártya telepítésére szolgáló PCl-Express csatlakozóhelynek.


Megjegyzés: Az NVIDIA GeForce GTX 1070 kártya dupla széles, és két csatlakozóhely-fedő eltávolítását igényli.

5. Dugja be a GeForce GTX 1070 Ti grafikus kártyát az alaplap elsődleges PCl Express x16 csatlakozóhelyébe. Ez gyakran a CPU-hoz legközelebb eső csatlakozóhely, de lehet a második vagy a harmadik csatlakozóhely is. Keresse az x16 feliratú csatlakozóhelyet. Valószínűleg ez lesz az egyetlen PCl Express csatlakozóhely, amelynek a végén van egy rögzítőkar, vagy a CPU-hoz legközelebb eső.
   Telepítse az első GeForce GTX 1070 Ti grafikus kártyát az elsődleges PCl Express x16 csatlakozóhelybe.


Megjegyzés: Javasoljuk, hogy a grafikus kártyát az elsődleges PCl Express x16 csatlakozóhelybe telepítse. Ha a grafikus kártyát a másodlagos csatlakozóhelybe telepíti, előfordulhat, hogy a rendszer nem ismeri fel a grafikus kártyát, és semmi sem jelenik meg a monitoron.
Vegye figyelembe azt is, hogy egyes alaplapok SBIOS-án az elsődleges csatlakozóhely fizikai helye konfigurálható, ha egynél több PCl Express x16 csatlakozóhely van.

Ha további NVIDIA GeForce GTX 1070 Ti grafikus kártyákat telepít egy 2 utas NVIDIA SLI konfigurációhoz, folytassa a 6. lépéssel. Ha csak egy GeForce kártyát telepít, lépjen a 8. lépésre.

Megjegyzés: Az SLI konfigurációban lévő összes grafikus kártyának azonosnak kell lennie. Ezért egy 2 utas SLI konfigurációban mindkét kártyának GeForce GTX 1070 Ti grafikus kártyának kell lennie.

6. Telepítsen egy második GeForce GTX 1070Ti grafikus kártyát (2 utas SLI):
   Telepítse a második GeForce kártyát az alaplap legkülső PCl Express x16 csatlakozóhelyébe.
   Távolítsa el a második GeForce GTX 1070 Ti grafikus kártya csatlakozóhelyének fedőit a 4. lépésben látható módon.
7. Csatlakoztassa a két GeForce GTX 1070 Ti kártyát egymáshoz a kettős SLI hídcsatlakozóval, amely az SLI-képes alaplaphoz tartozott.
   2 utas SLI konfiguráció: Telepítse a második GeForce GTX 1070 Ti grafikus kártyát a külső PCl Express x16 csatlakozóhelybe (a külső csatlakozóhely a CPU-tól legtávolabb eső).
   Csatlakoztassa a két kártyát egymáshoz a kettős SLI hídcsatlakozóval, amely az SCI-képes alaplaphoz tartozott.


Megjegyzés: A 4K és a térhatású játékok teljesítményéhez használja az NVIDIA SLI High Bandwidth Bridge-et, amely a http://www.geforce.com/hardware/technology/sli címen érhető el, és válassza az NVIDIA SLI Bridge lehetőséget. Három méret áll rendelkezésre attól függően, hogy melyik csatlakozóhelyre szeretné helyezni a második kártyát.

A GeForce GTX 1070 Ti új ipari formatervezéssel rendelkezik, amely egy sokoldalú karosszériával és egy új, alacsony profilú hátlappal rendelkezik. A hátlap egy eltávolítható résszel rendelkezik, amely lehetővé teszi a jobb légáramlást a több grafikus kártya között egy szomszédos SLI konfigurációban.

8. Csatlakoztassa a 8 tűs tápcsatlakozót a tápegységről az NVIDIA GeForce GTX 1070 Ti grafikus kártya felső élén lévő tápcsatlakozóhoz. Vegye figyelembe, hogy a csatlakozó és a foglalat a grafikus kártyán egyedi alakú, és csak egyféleképpen csatlakoztatható.
   A GeForce GTX 1070 Ti grafikus kártyához egy 8 tűs PCl Express tápcsatlakozóra van szükség a rendszertápegységről.

9. Szerelje vissza a számítógép burkolatát, és csatlakoztassa újra a telepítés során korábban eltávolított kábeleket.


SZOFTVER TELEPÍTÉSE

A hardver telepítése után ideje telepíteni az NVIDIA GeForce Experience szoftvert és a grafikus illesztőprogramot.

GeForce Experience szoftver telepítése

1. Töltse le és telepítse a GeForce Experience szoftvert.
   • Lépjen a http://www.geforce.com/geforce-experience/download oldalra, és kattintson a Download Now (Letöltés most) gombra.
   • Fogadja el az NVIDIA szoftverlicenc-szerződését az Agree and Continue (Elfogadom és folytatom) kiválasztásával. A GeForce Experience szoftver telepítése megkezdődik.
   • A telepítés befejezéséhez válassza a Close (Bezárás) lehetőséget.
2. Optimalizálja a telepített játékait.
   • Nyissa meg a GeForce Experience programot, kattintson a Scan for Games (Játékok keresése) gombra, majd kattintson az OK gombra a telepített játékok kereséséhez.
   • Kattintson az Optimize All (Összes optimalizálása) elemre a játékbeállítások optimalizálásához.
3. Telepítse a legújabb illesztőprogramokat.
   • Nyissa meg az NVIDIA GeForce Experience bejelentkezést, és válassza a Drivers (Illesztőprogramok) fület.
   • Válassza a Download Driver (Illesztőprogram letöltése) lehetőséget. A GPU-illesztőprogram letöltése megkezdődik.
   • A letöltés befejezése után válassza az Express Installation (Expressz telepítés) lehetőséget. A GeForce Experience megkezdi a grafikus illesztőprogram telepítését.

Megjegyzés: A telepítés eltarthat néhány percig. A képernyő a telepítés során egy vagy több alkalommal néhány másodpercre elsötétülhet. Ez normális.

• A driver telepítésének befejeztével kattintson a CLOSE (BEZÁRÁS) gombra.

Gratulálunk!
A GeForce GTX 1070 Ti grafikus kártyája most már használatra kész!

Megjegyzés: Ha bármilyen kérdése van az NVIDIA termékével kapcsolatban, cseveghet élőben az NVIDIA ügyfélszolgálatával a www.nvidia.com/support címen, vagy hívja az 1-800-797-6530 (US) vagy a 0800 404 7747 (UK) telefonszámot.

AZ SLI KONFIGURÁLÁSA

Az NVIDIA SLI egy forradalmi technológia, amelyet az NVIDIA fejlesztett ki, és amely lehetővé teszi az azonos NVIDIA GeForce grafikus kártyák összekapcsolását a nagyobb teljesítmény érdekében.
Az SLI-t engedélyezheti, ha a rendszertálcán az SLI-képes rendszerbuborékra kattint, vagy ha az NVIDIA Vezérlőpultra lép.

Megjegyzés: Az SLI engedélyezéséhez SLI-re kész alaplappal és két azonos SLI-re kész GeForce GTX 1070 Ti grafikus kártyával kell rendelkeznie a számítógépében.

Az NVIDIA Vezérlőpult elérése

Az NVIDIA Vezérlőpult eléréséhez kattintson jobb gombbal a Windows asztalra, és válassza az NVIDIA Control Panel (NVIDIA Vezérlőpult) menüt. Az NVIDIA Vezérlőpult elérésének egyéb módjai az operációs rendszertől függenek.

Az SLI engedélyezése/letiltása

1. Az NVIDIA Vezérlőpult megnyitása után kattintson a bal oldali feladatablakban a Configure SLI, Surround, PhysX (SLI, Surround, PhysX konfigurálása) elemre.
2. Engedélyezze az SLI-t, ügyelve arra, hogy a Disable SLI (SLI letiltása) gomb ne legyen bejelölve.

A HDMI KONFIGURÁLÁSA

A HDTV HDMI-n keresztüli csatlakoztatása lehetővé teszi a digitális hang és videó kimenetét a grafikus kártyáról egy HDTV-re.

Hang engedélyezése HDMI-n keresztül
Ha HDMI-n keresztül csatlakozik a kijelzőhöz, előfordulhat, hogy a HDMI-kimenetet kell beállítania alapértelmezett hangeszköznek.

1. Válassza a Start Vezérlőpult Hang elemet.
2. A Lejátszás lapon válassza ki a HDMI-kijelzőt, és válassza a
3. Alapértelmezett beállítása lehetőséget.

Gratulálunk! Az NVIDIA GeForce grafikus kártyája most már használatra kész!
Az NVIDIA Vezérlőpult használatával kapcsolatos részletes útmutatásért tekintse meg a Control Panel User's Guide (Vezérlőpult felhasználói kézikönyvét), amely a www.geforce.com/drivers címen található (válassza ki az illesztőprogramot, majd kattintson a Documentation (Dokumentáció) elemre a felhasználói kézikönyv letöltéséhez).

FUNKCIÓK

• NVIDIA GeForce Experience: A játék megjelenésének napján a legjobb játékélményt biztosítja a játékra kész illesztőprogramok automatikus frissítésével. Ráadásul lehetővé teszi a felhasználók számára, hogy egyetlen kattintással optimalizálják a játék beállításait a számítógépükhöz. A GeForce Experience tartalmazza az NVIDIA ShadowPlay-t is, amely lehetővé teszi kedvenc játékpillanatainak rögzítését és megosztását.
• Multi-Frame Sampled Anti-Aliasing (MFAA): Az MFAA 30%-os teljesítménynövekedést biztosít, miközben megőrzi a sima, kiváló minőségű éleket azáltal, hogy minden képkockán és minden képponton váltakozva számítja ki a mintákat.
• Dynamic Super Resolution (DSR): Ez az innovatív funkció 4K minőséget biztosít az 1070p-s kijelzőkön a kivételes részletesség és képminőség érdekében.
• Voxel Global Illumination (VXGI): Az NVIDIA GameWorks fejlesztői könyvtárának része, a VXGI felgyorsítja a dinamikus fényhatásokat a valóban magával ragadó, filmes élmény érdekében.
• NVIDIA GameStream¹ : GeForce GPU-támogatás az NVIDIA PhysX technológiához, amely a fizikai játékinterakció egy teljesen új osztályát teszi lehetővé a dinamikusabb és valósághűbb GeForce élmény érdekében.
• NVIDIA Ansel: Az Ansel egy hatékony, könnyen használható játékrögzítő eszköz, amelyet a vezető játékfejlesztőkkel együttműködésben fejlesztettek ki. Az Ansel lehetővé teszi az idő megállítását. A felvételeket bármilyen szögből komponálhatja, és a képet utófeldolgozó szűrőkkel állíthatja be. Hihetetlen felbontásban rögzíthet, EXR-képeket rögzíthet a teljes spektrumú színrögzítéshez, és megoszthatja képernyőképeit 360°-os panorámákban okostelefonja, számítógépe vagy VR-headsetje segítségével.
• NVIDIA G-SYNC-Ready ²: Az NVIDIA G-SYNC monitorok forradalmi NVIDIA technológiával rendelkeznek, amely kiküszöböli a képernyő szakadozását, miközben csökkenti a bemeneti késleltetést. Az eredmény a valaha látott legsimább, leggyorsabb és legreagálóbb játékmonitor élmény.
• Microsoft DirectX 12 támogatás: A legújabb Microsoft DirectX API támogatása a következő generációs játékokhoz.
• NVIDIA GPU Boost 3.0: Dinamikusan maximalizálja az órajeleket a munkaterhelés alapján, és lehetővé teszi a lelkes felhasználók számára a hőmérsékleti cél és a ventilátorvezérlés, a túlfeszültség-tér és a vízhűtési megoldások optimalizálása közötti vezérlést. Ez lehetővé teszi a játékosok számára, hogy új szintre emeljék a teljesítményt.
• NVIDIA Adaptive Vertical Sync: Dinamikusan engedélyezi a függőleges szinkronizálást az aktuális képkockasebesség alapján a legsimább játékélmény érdekében.
• NVIDIA CUDA: Szabadítsa fel a GPU processzormagjainak erejét az olyan igényes feladatok felgyorsításához, mint a videó átkódolás, a fizikai szimuláció, a sugárkövetés és egyebek, és hihetetlen teljesítménynövekedést biztosít a hagyományos CPU-khoz képest.
• DisplayPort 1.2 minősítés, DisplayPort 1.3/1.4 készenlét: Hajtsa a legújabb DisplayPort paneleket akár 4096x2160-as felbontás támogatásával.
• HDMI³: A HDMI támogatása magában foglalja a 4K felbontást 60 Hz-en, a GPU-gyorsított Blu-ray 3D támogatást, az x.v. Color, a HDMI Deep Color és a 7.1 digitális térhangzást.
• Dual-link DVI: Hajtson lapos képernyős kijelzőket akár 2560x1600-as felbontással egy DVI csatlakozón keresztül.
• PCl Express 3.0: Ezt a kártyát az új PCl Express 3.0 buszarchitektúrához tervezték, amely a legmagasabb adatátviteli sebességet kínálja a sávszélesség-igényes játékokhoz és 3D-s alkalmazásokhoz. Emellett megőrzi a visszafelé kompatibilitást a meglévő PCl Express alaplapokkal a legszélesebb körű támogatás érdekében.

¹ Az NVIDIA GameStream-hez NVIDIA GameStream-re kész eszköz szükséges
² Az NVIDIA G-SYNC-hez NVIDIA G-SYNC-re kész monitor szükséges
³ A Blu-ray 3D lejátszáshoz kompatibilis szoftveres lejátszó megvásárlása szükséges a CyberLink, az ArcSoft, a Corel vagy a Sonic cégtől. Frissítse GPU-ját teljes 3D-s képességűre az NVIDIA 3DTV Play szoftverrel, amely lehetővé teszi a 3D-s játékot, a képmegtekintést és a 3D-s webes videó streaminget. További részletekért látogasson el a www.nvidia.com/3dtv oldalra.

BIZTONSÁGI UTASÍTÁSOK

A tűz, az áramütés vagy a sérülés kockázatának csökkentése érdekében mindig tartsa be az alapvető biztonsági óvintézkedéseket.

Megjegyzés: A hardvert a meghajtók telepítése előtt kell telepíteni.

• A telepítés előtt húzza ki a számítógép tápellátását az AC főforrás leválasztásával.
• Ne használja ezt a terméket víz közelében, vagy ha a keze vagy a teste nedves.
• Ne helyezze ezt a terméket olyan puha felületekre, amelyek elzárhatják a szellőzőnyílásokat és túlmelegedést okozhatnak.
• Ne helyezze ezt a terméket fűtőtest vagy radiátor közelébe.
• Helyezze ezt a terméket biztonságosan stabil felületre. A termék súlyos károsodást szenvedhet, ha leesik.
• Ne hagyja, hogy bármi a tápkábelen feküdjön. Ne helyezze ezt a terméket olyan helyre, ahol valaki ráléphet vagy megbotlhat a tápkábelben.
