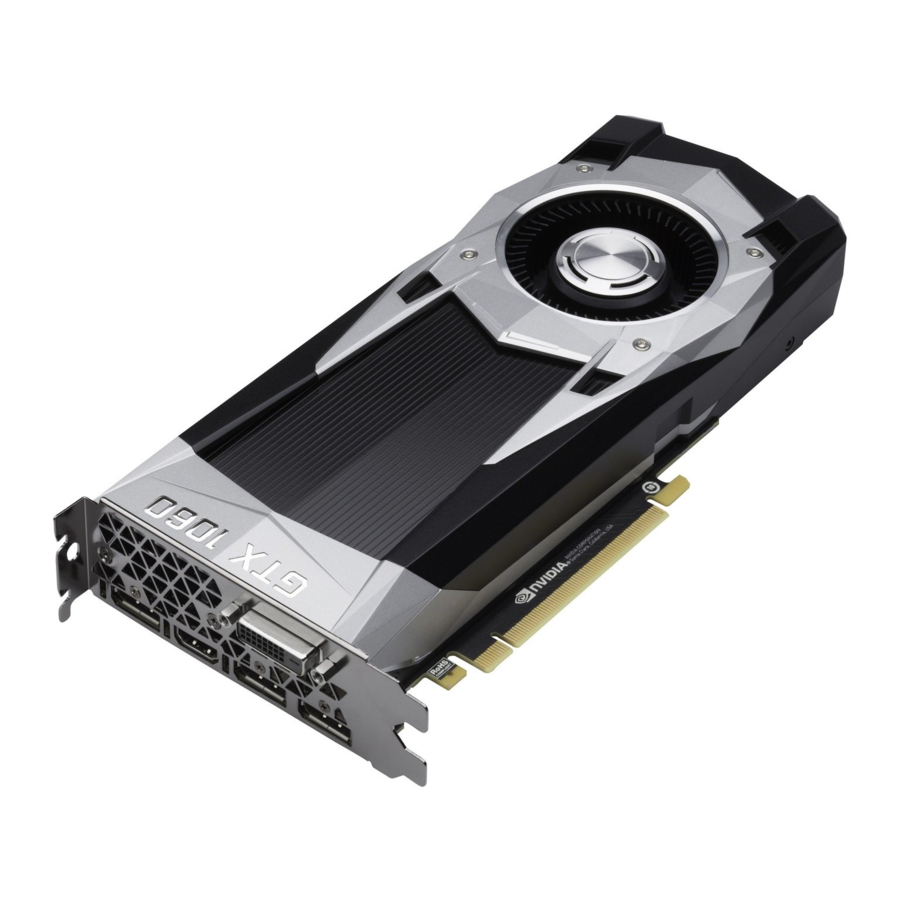

NVIDIA GeForce GTX 1060

BEVEZETÉS

Köszönjük, hogy az NVIDIA GeForce GTX 1060 6 GB Founders Edition grafikus kártyát választotta!
A GeForce GTX 1060 grafikus kártya innovatív, új játékközpontú technológiákkal van felszerelve, így tökéletes választás a legújabb, nagy felbontású játékokhoz. Az NVIDIA Pascal – a valaha létrehozott legfejlettebb GPU architektúra – által hajtva a GeForce GTX 1060 ragyogó teljesítményt nyújt, amely megnyitja az ajtót a virtuális valóság és azon túl.
Ráadásul az NVIDIA GeForce Experience segítségével kihasználhatja az NVIDIA több tízezer órányi tesztelését, hogy egyetlen kattintással optimalizálja játékbeállításait.

A jelen útmutató ismertetése

Ez a telepítési útmutató az NVIDIA GeForce GTX 1060 grafikus kártya telepítését és működését tárgyalja.

Megjegyzés: Fontos, hogy regisztrálja termékét az online és telefonos támogatás igénybevételéhez. További információkért a termék regisztrálásáról tekintse meg a http://www.nvidia.com/register oldalt.

Minimális rendszerkövetelmények

Alaplap
PCl Express vagy PCl Express 3.0-kompatibilis alaplap egy kettős szélességű x 16 grafikus kártyahellyel.
Rendszer tápegység
Minimum 400 W-os vagy nagyobb rendszer tápegység egy 6 tűs PCl Express kiegészítő tápcsatlakozóval.
Operációs rendszer
- Microsoft Windows 10, 32 bites vagy 64 bites
- Microsoft Windows 8.1, 32 bites vagy 64 bites
- Microsoft Windows 7, 32 bites vagy 64 bites
- Linux, 32 bites vagy 64 bites
- FreeBSD x86
Rendszer memória
4 GB rendszer memória (6 GB ajánlott)
Internet kapcsolat a meghajtó telepítéséhez
350 MB szabad hely a merevlemezen

KICSOMAGOLÁS

Az új NVIDIA GeForce GTX 1060 grafikus kártya kicsomagolása előtt fontos megbizonyosodni arról, hogy megfelel-e a fent felsorolt összes rendszerkövetelménynek a zökkenőmentes telepítés érdekében.
Ügyeljen arra, hogy ellenőrizze a csomagolódobozban szállított összes berendezést. Ha valami hiányzik vagy sérült, forduljon a viszonteladóhoz.

Felszerelés
A következő berendezések és dokumentációk találhatók meg az NVIDIA GeForce GTX 1060 6 GB Founders Edition grafikus kártya dobozában.

HARDVER TELEPÍTÉS

Az NVIDIA GeForce GTX 1060 grafikus kártya hardverének telepítése magában foglalja a számítógép felnyitását. Kövesse az itt található összes biztonsági utasítást annak biztosítására, hogy ne sérüljön meg Ön, a számítógépe vagy a grafikus kártya.

Mielőtt elkezdené

Az NVIDIA GeForce GTX 1060 grafikus kártya egy PCl Express 3.0 x 16 grafikus kártya. Lehet, hogy a számítógépében már van egy grafikus kártya a PCl Express csatlakozóban. Ha igen, el kell távolítania azt a grafikus kártyát, és ki kell cserélnie a GeForce GTX 1060 grafikus kártyára.
Ha nincs grafikus kártyája, ez azt jelenti, hogy az alaplapja rendelkezik beépített grafikával (az alaplapjára egy grafikus chip van telepítve, vagy az alaplap chipkészletébe van integrálva). Ha ez a helyzet, nincs szükség semmilyen intézkedésre az új grafikus kártya telepítése előtt.

Az eszköz telepítése

Mivel a piacon sokféle számítógépes rendszer létezik, a GeForce GTX 1060 grafikus kártya telepítési eljárása rendszertől függően eltérő lehet. Használja az alábbi utasításokat irányadóként, és további információkért az egyéni rendszeréről tekintse meg a számítógépes rendszer dokumentációját.

Megjegyzés: Fontos, hogy a grafikus kártya telepítése előtt a számítógép minden tápellátását le kell kapcsolni.

A grafikus kártya megérintése előtt vezesse le a testében lévő statikus elektromosságot egy földelt felület megérintésével. A földelt felület a számítógépház vagy valamilyen más felület, amelyről tudja, hogy földelt.

A GeForce GTX 1060 grafikus kártya számítógépbe történő telepítéséhez kövesse az alábbi eljárást.

Kapcsolja ki a számítógépet és a monitort, és húzza ki a tápkábelt.
A számítógépes rendszertől függően előfordulhat, hogy le kell választania a rendszer hátuljába menő kábelt. Jelölje meg a kábeleket, hogy megbizonyosodjon arról, hogy megfelelően csatlakoztatja-e őket.
Nyissa ki a számítógépet a fedél/oldallap eltávolításával. Segítségért tekintse meg a számítógép eredeti gyártójának dokumentációját.
Távolítsa el a meglévő grafikus kártyát (ha van). Mentse el a hardvert (például csavarokat és konzolokat) az NVIDIA grafikus kártya telepítésekor.

FIGYELEM: Ha a rendszer a panelek felnyitása előtt egy ideje működött, nagyon fontos, hogy várjon, amíg a rendszerben lévő grafikus kártya lehűl, mielőtt kivenné a kártyát a rendszerből. A grafikus kártyák nagyon felforrósodnak, ha hosszabb ideig működnek.

Távolítson el két szomszédos bővítőhely-fedelet, ha nincs telepítve grafikus kártya.
Távolítsa el azt a két szomszédos bővítőhely-fedelet, amelyik ahhoz a PCl-Express csatlakozóhoz tartozik, amelybe a GeForce GTX grafikus kártyát telepíti.

Megjegyzés: Az NVIDIA GeForce GTX 1060 kártya kétszer olyan széles, és két bővítőhely-fedél eltávolítását igényli.

Dugja be a GeForce GTX 1060 grafikus kártyát az alaplap Primary PCI Express x 16 csatlakozójába. Ez gyakran a CPU-hoz legközelebbi csatlakozó, de lehet a második vagy harmadik csatlakozó is. Keresse az x 16 feliratú csatlakozót. Valószínűleg ez lesz az egyetlen PCl Express csatlakozó, amelynek a csatlakozó végén reteszelő kar van, vagy amelyik a legközelebb van a CPU-hoz.
Telepítse az első GeForce GTX 1080 grafikus kártyát a Primary PCl Express x 16 csatlakozóba.

Megjegyzés: Javasoljuk, hogy a grafikus kártyát a Primary PCl Express x 16 csatlakozóba telepítse. Ha a grafikus kártyát a másodlagos csatlakozóba telepíti, előfordulhat, hogy a rendszer nem ismeri fel a grafikus kártyát, és semmi sem fog megjelenni a monitoron.
Azt is vegye figyelembe, hogy egyes alaplap SBIOS-okban a Primary csatlakozó fizikai helye konfigurálható, ha egynél több PCl Express x 16 csatlakozó van.

Csatlakoztassa a 6 tűs tápcsatlakozót a tápegységből az NVIDIA GeForce GTX 1060 grafikus kártya felső élén található tápcsatlakozóhoz. Vegye figyelembe, hogy a csatlakozó és a foglalat a grafikus kártyán egyedi formájú, és csak egyféleképpen csatlakoztatható.
A GeForce GTX 1060 grafikus kártyához egy 6 tűs PCl Express tápcsatlakozó szükséges a rendszer tápegységéről.
Szerelje vissza a fedelet a számítógépére, és csatlakoztassa újra azokat a kábeleket, amelyeket korábban a telepítés során eltávolított.

SZOFTVER TELEPÍTÉS

A hardver telepítésével most itt az ideje az NVIDIA GeForce Experience szoftver és a grafikus meghajtó telepítésének.

GeForce Experience szoftver telepítése

Töltse le és telepítse a GeForce Experience szoftvert.
- Nyissa meg a http://www.geforce.com/geforce-experience/download oldalt, és kattintson a Letöltés most gombra.
- Fogadja el az NVIDIA szoftverlicenc-szerződését az Elfogadom és folytatom lehetőség kiválasztásával. A GeForce Experience szoftver telepítése megkezdődik.
- Válassza a Bezárás lehetőséget a telepítés befejezéséhez.
Optimalizálja a telepített játékait.
- Nyissa meg a GeForce Experience-t, és kattintson a Játékok keresése gombra, majd kattintson az OK gombra a telepített játékok kereséséhez.
- Kattintson az Összes optimalizálása gombra a játékbeállítások optimalizálásához.
Telepítse a legújabb meghajtókat.
- Nyissa meg az NVIDIA GeForce Experience-t, és válassza a Drivers fület.
- Válassza a Download Driver lehetőséget. A GPU-meghajtó letöltése megkezdődik.
- Válassza az Express Installation lehetőséget, amikor a letöltés befejeződik. A GeForce Experience megkezdi a grafikus meghajtó telepítését.

Megjegyzés: A telepítés több percig is eltarthat. A képernyő a telepítés során egy vagy több alkalommal néhány másodpercre elsötétülhet. Ez normális.

Kattintson a BEZÁRÁS gombra, amikor a meghajtó telepítése befejeződött.

Gratulálunk!
A GeForce GTX 1060 grafikus kártyája most már használatra kész!

Megjegyzés: Ha bármilyen kérdése van az NVIDIA termékével kapcsolatban, cseveghet az NVIDIA ügyfélszolgálatával a www.nvidia.com/support címen, vagy hívja az 1-800-797-6530-as telefonszámot.

A HDMI KONFIGURÁLÁSA

A HDTV HDMI-n keresztüli csatlakoztatása lehetővé teszi a digitális hang és videó kimenetét a grafikus kártyáról egy HDTV-re.

Hang engedélyezése HDMI-n keresztül
Ha HDMI-n keresztül csatlakozik a kijelzőhöz, előfordulhat, hogy a HDMI-kimenetet kell alapértelmezett audioeszközként beállítania.

Válassza a Start Vezérlőpult Hang lehetőséget.
A Lejátszás lapon válassza ki a HDMI-kijelzőt, és válassza a
Beállítás alapértelmezettként lehetőséget.

Gratulálunk! Az NVIDIA GeForce grafikus kártyája most már használatra kész!
Az NVIDIA Vezérlőpult használatával kapcsolatos részletes utasításokért tekintse meg a Vezérlőpult felhasználói útmutatóját, amely a www.geforce.com/drivers oldalon található (válassza ki a meghajtót, majd kattintson a Dokumentáció lehetőségre a felhasználói útmutató letöltéséhez).

FUNKCIÓK

NVIDIA GeForce Experience: Biztosítja a legjobb játékélményt a játék megjelenésének napján a játékra kész meghajtók automatikus frissítésével. Ráadásul lehetővé teszi a felhasználók számára, hogy egyetlen kattintással optimalizálják a játékbeállításokat a számítógépükhöz. A GeForce Experience tartalmazza az NVIDIA ShadowPlay szolgáltatást is, amely lehetővé teszi kedvenc játékpillanatainak rögzítését és megosztását.
Multi-Frame Sampled Anti-Aliasing (MFAA): Az MFAA 30%-os teljesítménynövekedést biztosít, miközben megőrzi a sima, kiváló minőségű éleket azáltal, hogy minden egyes képkockán és minden egyes pixelen felváltva számítja ki a mintákat.
Dynamic Super Resolution (DSR):Ez az innovatív funkció 4K-s minőséget biztosít az 1060p-s kijelzőkön a kivételes részletesség és képminőség érdekében.
Voxel Global Illumination (VXGI): Az NVIDIA GameWorks könyvtár része a fejlesztők számára, a VXGI felgyorsítja a dinamikus fényhatásokat a valóban magával ragadó, filmes élmény érdekében.
NVIDIA GameStream¹: GeForce GPU-támogatás az NVIDIA PhysX technológiához, amely a GeForce segítségével teljesen új osztályú fizikai játékinterakciót tesz lehetővé a dinamikusabb és valósághűbb élmény érdekében.
NVIDIA Ansel: Az Ansel egy hatékony, könnyen használható játékrögzítő eszköz, amelyet a vezető játékfejlesztőkkel együttműködésben fejlesztettek ki. Az Ansel lehetővé teszi az idő megállítását. A felvételeket bármilyen szögből komponálhatja, és a képet utófeldolgozási szűrőkkel állíthatja be. Hihetetlen felbontásban rögzíthet, EXR-képeket készíthet a teljes spektrumú színek rögzítéséhez, és megoszthatja képernyőképeit 360°-os panorámaképekben okostelefonja, számítógépe vagy VR-headsetje segítségével.
NVIDIA G-SYNC-Ready²: Az NVIDIA G-SYNC monitorok forradalmi NVIDIA technológiát tartalmaznak, amely kiküszöböli a képernyőszakadást, miközben csökkenti a bemeneti késleltetést is. Az eredmény a valaha látott legsimább, leggyorsabb és legérzékenyebb játékmonitor-élmény.
DirectX 12 támogatás: A legújabb Microsoft DirectX API támogatása a következő generációs játékok engedélyezéséhez.
NVIDIA GPU Boost 3.0: Dinamikusan maximalizálja az órajeleket a munkaterhelés alapján, és lehetővé teszi a rajongói osztályú vezérlést, például a hőmérséklet-célt és a ventilátorvezérlést, a túlfeszültség-tartalékot és a vízhűtési megoldások optimalizálását. Ez lehetővé teszi a játékosok számára, hogy új szintre emeljék a teljesítményt.
NVIDIA Adaptive Vertical Sync: Dinamikusan engedélyezi a függőleges szinkronizálást az aktuális képkockasebesség alapján a legzökkenőmentesebb játékélmény érdekében.
NVIDIA CUDA: Szabadítsa fel a GPU processzormagjainak erejét az olyan igényes feladatok felgyorsításához, mint például a videó átkódolása, a fizikai szimuláció, a sugárkövetés és még sok más, és hihetetlen teljesítménynövekedést biztosít a hagyományos CPU-khoz képest.
DisplayPort 1.2 Certified, DisplayPort 1.3/1.4 Ready: Hajtsa meg a legújabb DisplayPort paneleket 4096x2160-ig terjedő felbontások támogatásával.
HDMI³: A HDMI támogatása magában foglalja a 4K felbontást 60 Hz-en, a GPU által gyorsított Blu-ray 3D-támogatást, az x.v. Color, a HDMI Deep Color és a 7.1 digitális surround hangzást.
Dual-link DVI: Hajtson meg síkképernyős kijelzőket akár 2560x1600-as felbontással egy DVI csatlakozón keresztül.
PCl Express 3.0: Ezt a kártyát az új PCl Express 3.0 buszarchitektúrához tervezték, amely a legmagasabb adatátviteli sebességet kínálja a sávszélesség-igényes játékokhoz és 3D alkalmazásokhoz. Emellett megtartja a visszafelé kompatibilitást a meglévő PCl Express alaplapokkal a legszélesebb körű támogatás érdekében.

¹Az NVIDIA GameStream-hez NVIDIA GameStream-kompatibilis eszköz szükséges
² Az NVIDIA G-SYNC-hez NVIDIA G-SYNC-kompatibilis monitor szükséges
³ A Blu-ray 3D lejátszáshoz kompatibilis szoftverlejátszó megvásárlása szükséges a CyberLink, az ArcSoft, a Corel vagy a Sonic cégtől. Frissítse GPU-ját teljes 3D képességre az NVIDIA 3DTV Play szoftverrel, amely lehetővé teszi a 3D-s játékot, a képmegtekintést és a 3D-s webes videostreaminget. További részletekért lásd a www.nvidia.com/3dtv címet.

BIZTONSÁGI UTASÍTÁSOK

A tűz, az áramütés vagy a sérülés kockázatának csökkentése érdekében mindig tartsa be az alapvető biztonsági óvintézkedéseket.

Megjegyzés: A meghajtók telepítése előtt minden hardvert telepíteni kell.

A telepítés előtt húzza ki a számítógép tápellátását az AC hálózati forrás lecsatlakoztatásával.
Ne használja ezt a terméket víz közelében, vagy ha a keze vagy a teste nedves.
Ne helyezze ezt a terméket olyan puha felületekre, amelyek elzárhatják a szellőzőnyílásokat, és túlmelegedést okozhatnak.
Ne helyezze ezt a terméket fűtőtest vagy radiátor közelébe.
Helyezze ezt a terméket biztonságosan egy stabil felületre. A termék súlyosan megsérülhet, ha leesik.
Ne hagyja, hogy bármi is ráfeküdjön a tápkábelre. Ne helyezze ezt a terméket olyan helyre, ahol egy személy ráléphet vagy megbotlhat a tápkábelben.
