NVIDIA GeForce GTX 1060 - Руководство по графической карте

ВВЕДЕНИЕ

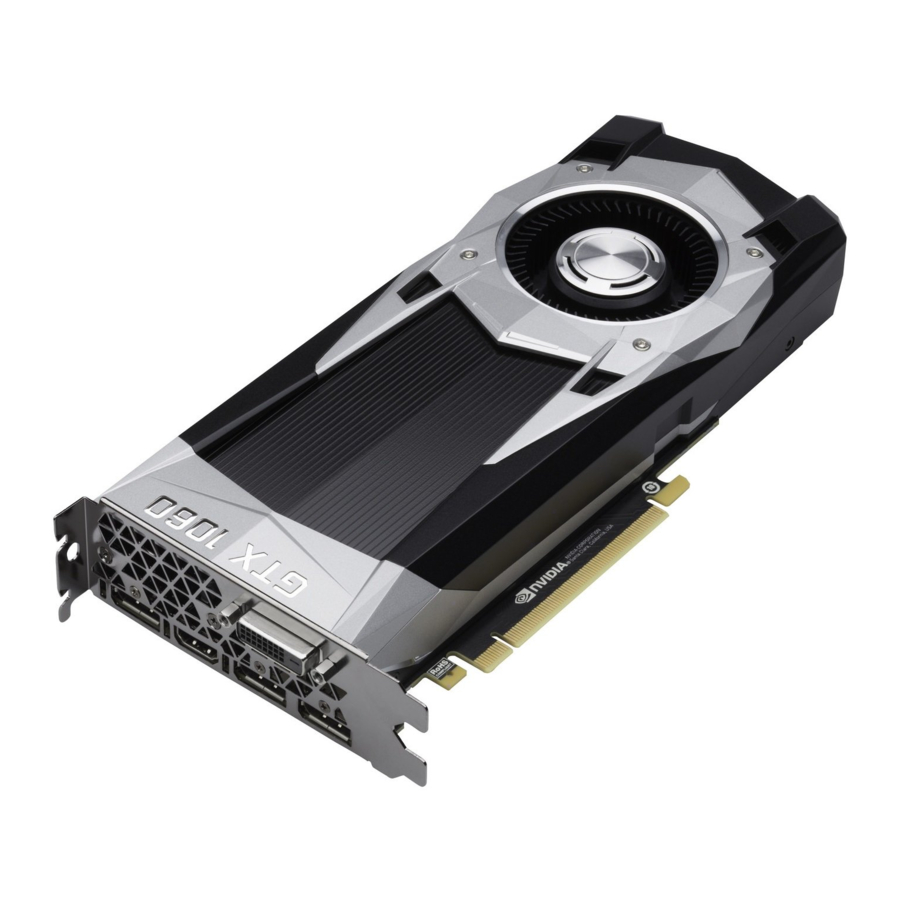

Благодарим вас за выбор графической карты NVIDIA GeForce GTX 1060 6 GB Founders Edition.
Графическая карта GeForce GTX 1060 оснащена инновационными игровыми технологиями, что делает ее идеальным выбором для новейших игр высокой четкости. Благодаря NVIDIA Pascal — самой передовой из когда-либо созданных архитектур GPU, GeForce GTX 1060 обеспечивает превосходную производительность, открывающую дверь в виртуальную реальность и за ее пределы.
Кроме того, с NVIDIA's GeForce Experience вы можете воспользоваться десятками тысяч часов тестирования NVIDIA, чтобы оптимизировать настройки игрового процесса одним щелчком мыши.

Об этом руководстве

В этом руководстве по установке рассматриваются установка и эксплуатация графической карты NVIDIA GeForce GTX 1060.

Примечание: Важно зарегистрировать свой продукт, чтобы получать онлайн-поддержку и поддержку по телефону. Обратитесь к http://www.nvidia.com/register для получения дополнительной информации о регистрации вашего продукта.

Минимальные системные требования

• Материнская плата
  Материнская плата, совместимая с PCl Express или PCl Express 3.0, с одним двухслотовым графическим слотом x 16.
• Источник питания системы
  Минимальный блок питания мощностью 400 Вт или более с одним 6-контактным разъемом дополнительного питания PCl Express.
• Операционная система
  • Microsoft Windows 10, 32-разрядная или 64-разрядная версия
  • Microsoft Windows 8.1, 32-разрядная или 64-разрядная версия
  • Microsoft Windows 7, 32-разрядная или 64-разрядная версия
  • Linux, 32-разрядная или 64-разрядная версия
  • FreeBSD x86
• Системная память
  4 ГБ системной памяти (рекомендуется 6 ГБ)
• Подключение к Интернету для установки драйвера
• 350 МБ свободного места на жестком диске

РАСПАКОВКА

Перед распаковкой новой видеокарты NVIDIA GeForce GTX 1060 важно убедиться, что вы соответствуете всем системным требованиям, перечисленным выше, для плавной установки.
Обязательно осмотрите каждый элемент оборудования, поставляемый в упаковочной коробке. Если чего-то не хватает или что-то повреждено, обратитесь к своему дилеру.

Оборудование
Следующее оборудование и документация входят в комплект поставки графической карты NVIDIA GeForce GTX 1060 6 GB Founders Edition.

УСТАНОВКА ОБОРУДОВАНИЯ

Установка графической карты NVIDIA GeForce GTX 1060 включает в себя открытие вашего компьютера. Следуйте всем приведенным здесь инструкциям по технике безопасности, чтобы не повредить ни себя, ни свой компьютер, ни графическую плату.

Перед началом

Графическая карта NVIDIA GeForce GTX 1060 - это графическая карта PCl Express 3.0 x 16. На вашем компьютере уже может быть установлена графическая карта в слоте PCl Express. В этом случае вам нужно будет удалить эту видеокарту и заменить ее на видеокарту GeForce GTX 1060.
Если у вас нет видеокарты, это означает, что на вашей материнской плате есть встроенная графика (графический чип установлен на вашей материнской плате или интегрирован в чипсет материнской платы). В этом случае перед установкой новой видеокарты никаких действий предпринимать не требуется.

Установка устройства

Поскольку на рынке существует так много различных компьютерных систем, процедура установки графической карты GeForce GTX 1060 может отличаться от системы к системе. Используйте следующие инструкции в качестве руководства и обратитесь к документации для вашей компьютерной системы для получения дополнительной информации о вашей индивидуальной системе.

Примечание: Важно, чтобы все питание компьютера было отключено перед установкой видеокарты.

Снимите статическое электричество с тела, прикоснувшись к заземленной поверхности, прежде чем прикасаться к видеокарте. Заземленной поверхностью является корпус компьютера или любая другая поверхность, которая, как вы знаете, заземлена.

Используйте следующую процедуру для установки графической карты GeForce GTX 1060 в вашу компьютерную систему.

1. Выключите компьютер и монитор и отсоедините шнур питания.
   В зависимости от вашей компьютерной системы, вам может потребоваться отсоединить кабель, идущий к задней части вашей системы. Отметьте кабели, чтобы убедиться, что вы правильно подключили их обратно.
2. Откройте компьютер, сняв крышку/боковую панель. Обратитесь к документации вашего компьютера от первоначального производителя за помощью.
3. Удалите любую существующую видеокарту (если она есть). Сохраните оборудование (например, винты и кронштейны) для использования при установке видеокарты NVIDIA.

ВНИМАНИЕ: Если ваша система работала в течение некоторого времени до открытия панелей, очень важно подождать, пока видеокарта в вашей системе остынет, прежде чем вынимать карту из системы. Видеокарты сильно нагреваются, когда они работают в течение какого-либо периода времени.

4. Удалите две смежные заглушки, если у вас не установлена видеокарта.
   Удалите две смежные заглушки, которые соответствуют слоту PCl-Express, в который вы устанавливаете видеокарту GeForce GTX.


Примечание: Карта NVIDIA GeForce GTX 1060 имеет двойную ширину и потребует удаления двух заглушек.

5. Вставьте видеокарту GeForce GTX 1060 в основной слот PCI Express x 16 на материнской плате. Это часто слот, ближайший к центральному процессору, но может быть вторым или третьим слотом. Ищите слот с надписью x 16. Скорее всего, это будет единственный слот PCl Express с удерживающим рычагом на конце слота или ближайший к центральному процессору
   Установите свою первую видеокарту GeForce GTX 1080 в основной слот PCl Express x 16.


Примечание: Рекомендуется устанавливать видеокарту в основной слот PCl Express x 16. Если вы установите видеокарту во вторичный слот, ваша система может не распознать видеокарту, и на мониторе ничего не будет отображаться.
Также обратите внимание, что на некоторых материнских платах SBIOS физическое расположение основного слота можно настроить, если имеется более одного слота PCl Express x 16.

6. Подключите 6-контактный разъем питания от источника питания к разъему питания на верхнем краю графической карты NVIDIA GeForce GTX 1060. Обратите внимание, что разъем и гнездо на видеокарте имеют уникальную форму и подключаются только одним способом.
   Видеокарта GeForce GTX 1060 требует один 6-контактный разъем питания PCl Express от блока питания системы.

7. Установите крышку на компьютер и снова подключите все кабели, которые вы отсоединили ранее при установке.


УСТАНОВКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

После установки оборудования пришло время установить программное обеспечение NVIDIA GeForce Experience и графический драйвер.

Установка программного обеспечения GeForce Experience

1. Загрузите и установите программное обеспечение GeForce Experience.
   • Перейдите на http://www.geforce.com/geforce-experience/download и нажмите Download Now (Загрузить сейчас).
   • Примите лицензионное соглашение NVIDIA, выбрав Agree and Continue (Принять и продолжить). Начнется установка программного обеспечения GeForce Experience.
   • Выберите Close (Закрыть), чтобы завершить установку.
2. Оптимизируйте установленные игры.
   • Откройте GeForce Experience и нажмите Scan for Games (Сканировать игры) и нажмите OK, чтобы отсканировать установленные игры.
   • Нажмите Optimize All (Оптимизировать все), чтобы оптимизировать настройки игры.
3. Установите последние драйверы.
   • Откройте NVIDIA GeForce Experience и выберите вкладку Drivers (Драйверы).
   • Выберите Download Driver (Загрузить драйвер). Начнется загрузка драйвера графического процессора.
   • Выберите Express Installation (Экспресс-установка) после завершения загрузки. GeForce Experience начнет установку графического драйвера.

Примечание: Установка может занять несколько минут. Во время установки ваш экран может погаснуть на несколько секунд один или несколько раз. Это нормально.

• Нажмите CLOSE (Закрыть) после завершения установки драйвера.

Поздравляем!
Ваша видеокарта GeForce GTX 1060 теперь готова к использованию!

Примечание: Если у вас есть какие-либо вопросы о вашем продукте NVIDIA, вы можете общаться в чате со службой поддержки клиентов NVIDIA по адресу www.nvidia.com/support или позвонить по телефону 1-800-797-6530.

НАСТРОЙКА HDMI

Подключение HDTV через HDMI позволяет выводить как цифровой звук, так и видео с вашей видеокарты на HDTV.

Включение звука через HDMI
Если вы подключаетесь к дисплею через HDMI, вам может потребоваться установить выход HDMI в качестве аудиоустройства по умолчанию.

1. Выберите Start (Пуск) Control Panel (Панель управления) Sound (Звук).
2. На вкладке Playback (Воспроизведение) выберите свой дисплей HDMI и выберите
3. Set Default (Установить по умолчанию).

Поздравляем! Ваша графическая карта NVIDIA GeForce теперь готова к использованию!
Подробные инструкции по использованию панели управления NVIDIA см. в Руководстве пользователя панели управления, которое можно найти на www.geforce.com/drivers (выберите свой драйвер, затем нажмите на Documentation (Документация), чтобы загрузить Руководство пользователя).

ФУНКЦИИ

• NVIDIA GeForce Experience: Обеспечивает наилучшие игровые возможности в день выпуска игры, автоматически обновляя драйверы, готовые к игре. Кроме того, он позволяет пользователям оптимизировать настройки игры для своего ПК одним щелчком мыши. GeForce Experience также включает в себя NVIDIA ShadowPlay, который позволяет вам захватывать и делиться своими любимыми игровыми моментами.
• Multi-Frame sampled Anti-Aliasing (MFAA): MFAA обеспечивает повышение производительности на 30%, сохраняя при этом плавные края высокого качества, чередуя вычисления образцов по каждому кадру и каждому пикселю.
• Dynamic Super Resolution (DSR):Эта инновационная функция может обеспечить качество 4K для дисплеев 1060p для исключительной детализации и качества изображения.
• Voxel Global Illumination (VXGI): Являясь частью библиотеки NVIDIA GameWorks для разработчиков, VXGI ускоряет динамические эффекты освещения для по-настоящему захватывающего кинематографического опыта.
• NVIDIA GameStream¹: Поддержка GeForce GPU для технологии NVIDIA PhysX, обеспечивающая совершенно новый класс физического игрового взаимодействия для более динамичного и реалистичного опыта с GeForce.
• NVIDIA Ansel: Ansel — это мощный и простой в использовании инструмент захвата игр, созданный в сотрудничестве с ведущими разработчиками игр. Ansel позволяет вам заморозить время. Вы можете составлять свои снимки под любым углом и настраивать изображение с помощью фильтров постобработки. Вы можете захватывать изображения с невероятным разрешением, захватывать изображения EXR для полноспектральной цветопередачи и делиться своими снимками экрана в панорамах на 360° с помощью своего смартфона, ПК или гарнитуры VR
• NVIDIA G-SYNC-Ready²: Мониторы NVIDIA G-SYNC оснащены революционной технологией NVIDIA, которая устраняет разрывы экрана, а также уменьшает задержку ввода. Результатом является самый плавный, быстрый и отзывчивый игровой монитор, который когда-либо видели.
• DirectX 12 Support: Поддержка новейшего Microsoft DirectX API для обеспечения игр следующего поколения.
• NVIDIA GPU Boost 3.0: Динамически максимизирует тактовую частоту в зависимости от рабочей нагрузки и позволяет использовать элементы управления энтузиастов, такие как целевая температура и элементы управления вентилятором, дополнительный запас по перенапряжению и оптимизацию для решений с водяным охлаждением. Это позволяет геймерам повысить производительность до новых уровней.
• NVIDIA Adaptive Vertical Sync: Динамически включайте вертикальную синхронизацию в зависимости от текущей частоты кадров для максимально плавного игрового процесса.
• NVIDIA CUDA: Раскройте возможности процессорных ядер графического процессора, чтобы ускорить выполнение ресурсоемких задач, таких как перекодирование видео, физическое моделирование, трассировка лучей и многое другое, обеспечивая невероятное повышение производительности по сравнению с традиционными ЦП.
• DisplayPort 1.2 Certified, DisplayPort 1.3/1.4 Ready: Управляйте новейшими панелями DisplayPort с поддержкой разрешений до 4096x2160.
• HDMI³: Поддержка HDMI включает разрешение 4K при 60 Гц, поддержку Blu-ray 3D с ускорением GPU, x.v. Color, HDMI Deep Color и 7.1 цифровой объемный звук.
• Dual-link DVI: Управляйте плоскопанельными дисплеями с разрешением до 2560x1600 через разъем DVI.
• PCl Express 3.0: Эта карта предназначена для новой шинной архитектуры PCl Express 3.0, обеспечивающей максимальную скорость передачи данных для самых требовательных к полосе пропускания игр и 3D-приложений. Она также сохраняет обратную совместимость с существующими материнскими платами PCl Express для самой широкой поддержки.

¹ NVIDIA GameStream требует устройство, поддерживающее NVIDIA GameStream
² NVIDIA G-SYNC требует монитор, поддерживающий NVIDIA G-SYNC
³ Для воспроизведения Blu-ray 3D требуется приобрести совместимый программный проигрыватель от CyberLink, ArcSoft, Corel или Sonic. Обновите свой графический процессор до полной 3D-функциональности с помощью программного обеспечения NVIDIA 3DTV Play, обеспечивающего 3D-игры, просмотр изображений и потоковую передачу 3D-видео в Интернете. См. www.nvidia.com/3dtv для получения более подробной информации.

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Чтобы снизить риск возгорания, поражения электрическим током или травм, всегда соблюдайте основные меры предосторожности.

Примечание: Все оборудование должно быть установлено до установки драйверов.

• Перед установкой отключите питание от компьютера, отсоединив основной источник переменного тока.
• Не используйте этот продукт рядом с водой или когда ваши руки или тело мокрые.
• Не размещайте этот продукт на мягких поверхностях, которые могут заблокировать вентиляционные отверстия и вызвать перегрев.
• Не размещайте этот продукт рядом с нагревательным прибором или радиатором.
• Надежно установите этот продукт на устойчивой поверхности. Серьезное повреждение этого продукта может произойти в случае его падения.
• Не допускайте, чтобы что-либо лежало на шнуре питания. Не размещайте этот продукт там, где человек может наступить или споткнуться о шнур питания.
