Priručnik za grafičku karticu NVIDIA GeForce GTX 1060

Sadržaj

1 UVOD
- 1.1 O ovom priručniku
- 1.2 Minimalni zahtjevi sustava
2 RASPAKIRAVANJE
3 INSTALACIJA HARDVERA
- 3.1 Prije početka
- 3.2 Instaliranje uređaja
4 INSTALACIJA SOFTVERA
5 KONFIGURIRANJE HDMI
6 ZNAČAJKE
7 SIGURNOSNE UPUTE
8 Reference
9 Preuzmi priručnik
10 Na drugim jezicima

UVOD

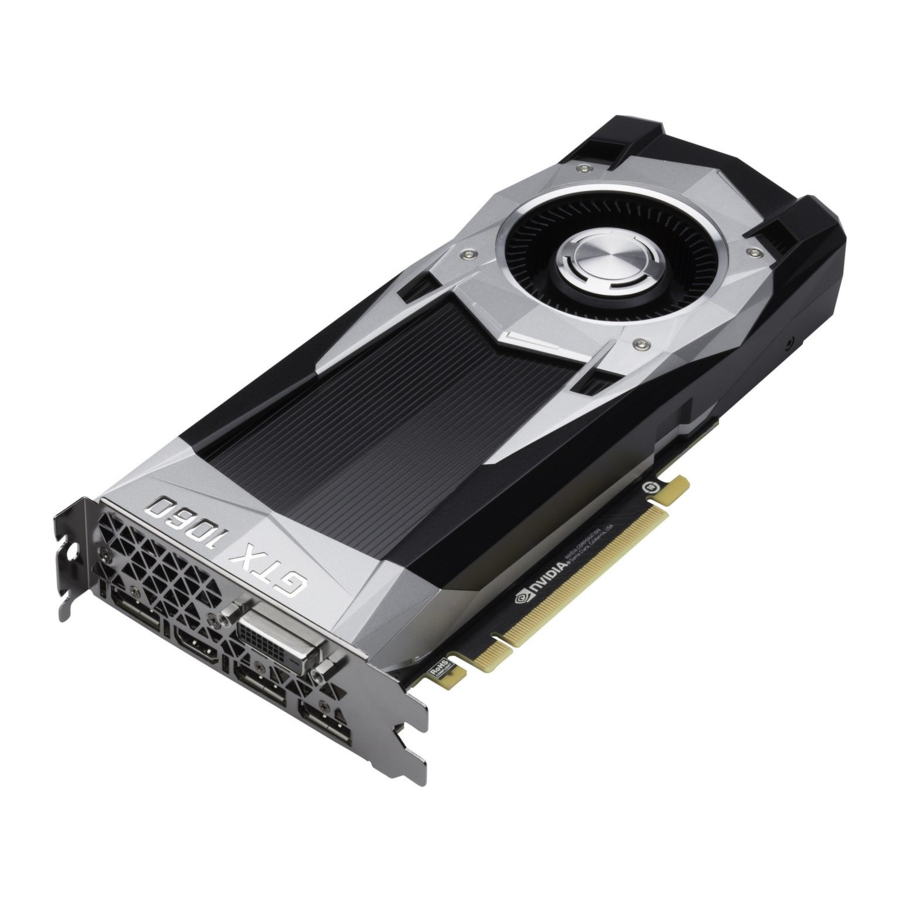

Zahvaljujemo vam što ste odabrali grafičku karticu NVIDIA GeForce GTX 1060 6 GB Founders Edition.
Grafička kartica GeForce GTX 1060 opremljena je inovativnim novim tehnologijama igranja, što je čini savršenim izborom za najnovije igre visoke razlučivosti. Pokretana NVIDIA Pascalom — najnaprednijom GPU arhitekturom ikad stvorenom—GeForce GTX 1060 pruža briljantne performanse koje otvaraju vrata virtualnoj stvarnosti i šire
Osim toga, s NVIDIA GeForce Experience možete iskoristiti prednosti NVIDIA-inih desetaka tisuća sati testiranja kako biste optimizirali postavke igranja jednim klikom.

O ovom priručniku

Ovaj instalacijski priručnik govori o instalaciji i radu grafičke kartice NVIDIA GeForce GTX 1060.

Napomena: Važno je registrirati svoj proizvod kako biste dobili online i telefonsku podršku. Za više informacija o registraciji proizvoda pogledajte http://www.nvidia.com/register.

Minimalni zahtjevi sustava

Matična ploča
Matična ploča sukladna s PCl Express ili PCl Express 3.0 s jednim utorom za grafiku širine dva x 16.
Napajanje sustava
Minimalno napajanje sustava od 400 W ili više s jednim 6-pinskim PCl Express dodatnim priključkom za napajanje.
Operativni sustav
- Microsoft Windows 10, 32-bitni ili 64-bitni
- Microsoft Windows 8.1, 32-bitni ili 64-bitni
- Microsoft Windows 7, 32-bitni ili 64-bitni
- Linux, 32-bitni ili 64-bitni
- FreeBSD x86
Sistemska memorija
4 GB sistemske memorije (preporučuje se 6 GB)
Internetska veza za instalaciju upravljačkog programa
350 MB dostupnog prostora na tvrdom disku

RASPAKIRAVANJE

Prije raspakiravanja nove grafičke kartice NVIDIA GeForce GTX 1060, važno je provjeriti ispunjavate li sve gore navedene zahtjeve sustava za glatku instalaciju.
Obavezno pregledajte svaki komad opreme koji je isporučen u kutiji za pakiranje. Ako nešto nedostaje ili je oštećeno, obratite se svom prodavaču.

Oprema
Sljedeća oprema i dokumentacija uključeni su u kutiju grafičke kartice NVIDIA GeForce GTX 1060 6 GB Founders Edition.

INSTALACIJA HARDVERA

Instalacija hardvera grafičke kartice NVIDIA GeForce GTX 1060 uključuje otvaranje računala. Slijedite sve ovdje navedene sigurnosne upute kako biste osigurali da ne dođe do oštećenja vas, vašeg računala ili grafičke kartice.

Prije početka

Grafička kartica NVIDIA GeForce GTX 1060 je PCl Express 3.0 x 16 grafička kartica. Vaše računalo možda već ima instaliranu grafičku karticu u utoru PCl Express. Ako je tako, morat ćete ukloniti tu grafičku karticu i zamijeniti je grafičkom karticom GeForce GTX 1060.
Ako nemate grafičku karticu, to znači da vaša matična ploča ima ugrađenu grafiku (na vašoj matičnoj ploči instaliran je grafički čip ili je integriran u čipset matične ploče). Ako je to slučaj, nema potrebe za poduzimanjem bilo kakve radnje prije instaliranja nove grafičke kartice.

Instaliranje uređaja

Budući da na tržištu postoji toliko različitih računalnih sustava, postupak instaliranja grafičke kartice GeForce GTX 1060 može se razlikovati od sustava do sustava. Koristite sljedeće upute kao smjernicu i pogledajte dokumentaciju za svoj računalni sustav za sve daljnje informacije o vašem pojedinačnom sustavu.

Napomena: Važno je da se prekine svako napajanje računala prije instaliranja grafičke kartice.

Ispraznite statički elektricitet svog tijela dodirivanjem uzemljene površine prije dodirivanja grafičke kartice. Uzemljena površina je kućište računala ili neka druga površina za koju znate da je uzemljena.

Koristite sljedeći postupak za instaliranje grafičke kartice GeForce GTX 1060 u svoj računalni sustav.

Isključite računalo i monitor i odspojite kabel za napajanje.
Ovisno o vašem računalnom sustavu, možda ćete morati odspojiti kabel koji ide na stražnju stranu vašeg sustava. Označite kabele kako biste bili sigurni da ćete ih ponovno ispravno spojiti.
Otvorite računalo uklanjanjem poklopca/bočne ploče. Za pomoć pogledajte dokumentaciju računala od izvornog proizvođača.
Uklonite postojeću grafičku karticu (ako postoji). Spremite hardver (kao što su vijci i nosači) za upotrebu prilikom instaliranja NVIDIA grafičke kartice.

PAŽNJA: Ako vaš sustav radi neko vrijeme prije otvaranja ploča, vrlo je važno pričekati dok se grafička kartica u vašem sustavu ne ohladi prije nego što izvadite karticu iz sustava. Grafičke kartice postaju vrlo vruće kada rade bilo koje vrijeme.

Uklonite dva susjedna poklopca utora ako nemate instaliranu grafičku karticu.
Uklonite dva susjedna poklopca utora koji odgovaraju utoru PCl-Express u koji instalirate grafičku karticu GeForce GTX.

Napomena: Kartica NVIDIA GeForce GTX 1060 je dvostruko široka i zahtijevat će uklanjanje dva poklopca utora.

Uključite grafičku karticu GeForce GTX 1060 u primarni PCI Express x 16 utor na vašoj matičnoj ploči. Ovo je često utor najbliži CPU-u, ali može biti drugi ili treći utor. Potražite utor označen s x 16. Vjerojatno će to biti jedini utor PCl Express s polugom za zadržavanje na kraju utora ili onaj najbliži CPU-u
Instalirajte svoju prvu grafičku karticu GeForce GTX 1080 u primarni PCl Express x 16 utor.

Napomena: Preporučuje se instaliranje grafičke kartice u primarni PCl Express x 16 utor. Ako instalirate grafičku karticu u sekundarni utor, vaš sustav možda neće prepoznati grafičku karticu i na monitoru se neće ništa prikazati.
Također imajte na umu da se na nekim matičnim pločama SBIOS fizička lokacija primarnog utora može konfigurirati kada postoji više od jednog PCl Express x 16 utora.

Spojite 6-pinski konektor za napajanje iz napajanja na konektor za napajanje na gornjem rubu grafičke kartice NVIDIA GeForce GTX 1060. Imajte na umu da konektor i utičnica na grafičkoj kartici imaju jedinstven oblik i spajaju se samo na jedan način.
Grafička kartica GeForce GTX 1060 zahtijeva jedan 6-pinski PCl Express utikač za napajanje iz napajanja sustava.
Ponovno instalirajte poklopac na računalo i ponovno spojite sve kabele koje ste uklonili ranije tijekom instalacije.

INSTALACIJA SOFTVERA

Nakon instalacije hardvera, sada je vrijeme za instaliranje softvera NVIDIA GeForce Experience i upravljačkog programa za grafiku.

Instalacija softvera GeForce Experience

Preuzmite i instalirajte softver GeForce Experience.
- Idite na http://www.geforce.com/geforce-experience/download i kliknite Preuzmite odmah.
- Prihvatite ugovor o licenci za NVIDIA softver odabirom Slažem se i nastavi. Instalacija softvera GeForce Experience započinje.
- Odaberite Zatvori za dovršetak instalacije.
Optimizirajte instalirane igre.
- Otvorite GeForce Experience i kliknite Skeniraj igre i kliknite U redu za skeniranje instaliranih igara.
- Kliknite na Optimiziraj sve za optimizaciju postavki igre.
Instalirajte najnovije upravljačke programe.
- Otvorite NVIDIA GeForce Experience i odaberite karticu Upravljački programi.
- Odaberite Preuzmi upravljački program. Preuzimanje upravljačkog programa za GPU započinje.
- Odaberite Ekspresna instalacija kada preuzimanje završi. GeForce Experience počinje instalirati upravljački program za grafiku.

Napomena: Može proći nekoliko minuta da se instalacija izvrši. Vaš zaslon može biti prazan nekoliko sekundi jednom ili više puta tijekom instalacije. To je normalno.

Kliknite ZATVORI kada se instalacija upravljačkog programa dovrši.

Čestitamo!
Vaša grafička kartica GeForce GTX 1060 sada je spremna za upotrebu!

Napomena: Ako imate bilo kakvih pitanja o svom NVIDIA proizvodu, možete razgovarati uživo s NVIDIA korisničkom službom na www.nvidia.com/support ili nazvati 1-800-797-6530.

KONFIGURIRANJE HDMI

Povezivanje HDTV-a putem HDMI-a omogućuje vam izlaz digitalnog audio i videozapisa s vaše grafičke kartice na HDTV.

Omogućavanje zvuka putem HDMI-a
Ako se povezujete sa zaslonom putem HDMI-a, možda ćete morati postaviti HDMI izlaz kao zadani audio uređaj.

Odaberite Start Upravljačka ploča Zvuk.
Na kartici Reprodukcija odaberite svoj HDMI zaslon i odaberite
Postavi zadano.

Čestitamo! Vaša NVIDIA GeForce grafička kartica sada je spremna za upotrebu!
Za detaljne upute o korištenju NVIDIA upravljačke ploče, pogledajte Korisnički priručnik upravljačke ploče koji se nalazi na www.geforce.com/drivers (odaberite upravljački program, zatim kliknite na Dokumentacija za preuzimanje Korisničkog priručnika).

ZNAČAJKE

NVIDIA GeForce Experience: Osigurava najbolje iskustvo igranja, na dan izlaska igre, automatskim ažuriranjem upravljačkih programa spremnih za igru. Osim toga, korisnicima omogućuje optimizaciju postavki igre za svoje računalo jednim klikom. GeForce Experience također uključuje NVIDIA ShadowPlay koji vam omogućuje snimanje i dijeljenje vaših omiljenih trenutaka igranja.
Anti-Aliasing s više uzoraka (MFAA): MFAA pruža 30% povećanje performansi uz održavanje glatkih, visokokvalitetnih rubova izmjenjivanjem izračuna uzoraka preko svakog okvira i svakog piksela.
Dinamička super rezolucija (DSR):Ova inovativna značajka može isporučiti 4K vjernost na zaslone od 1060p za iznimne detalje i kvalitetu slike.
Voxel Global Illumination (VXGI): Kao dio NVIDIA GameWorks biblioteke za programere, VXGI ubrzava dinamičke svjetlosne efekte za uistinu impresivno, kinematografsko iskustvo.
NVIDIA GameStream¹: GeForce GPU podrška za NVIDIA PhysX tehnologiju, omogućujući potpuno novu klasu fizičke interakcije u igrama za dinamičnije i realističnije iskustvo s GeForce.
NVIDIA Ansel: Ansel je moćan, jednostavan alat za snimanje igara, izgrađen u suradnji s vodećim programerima igara. Ansel vam omogućuje zamrzavanje vremena. Možete sastaviti svoje snimke iz bilo kojeg kuta i prilagoditi sliku filtrima za naknadnu obradu. Možete snimati u nevjerojatnim razlučivostima, grabiti EXR slike za snimanje boja punog spektra i dijeliti svoje snimke zaslona u panoramama od 360° pomoću pametnog telefona, računala ili VR slušalica
Spreman za NVIDIA G-SYNC²: NVIDIA G-SYNC monitori imaju revolucionarnu NVIDIA tehnologiju koja eliminira kidanje zaslona, a istovremeno smanjuje ulazno kašnjenje. Rezultat je najglađe, najbrže i najosjetljivije iskustvo igranja na monitoru ikad viđeno.
Podrška za DirectX 12: Podrška za najnoviji Microsoft DirectX API za omogućavanje igranja sljedeće generacije.
NVIDIA GPU Boost 3.0: Dinamički maksimizira brzine takta na temelju radnog opterećenja i omogućuje entuzijastičke kontrole kao što su ciljana temperatura i kontrole ventilatora, dodatni prostor za prenapone i optimizacije za rješenja za vodeno hlađenje. To omogućuje igračima da podignu performanse na nove razine.
NVIDIA Adaptive Vertical Sync: Dinamički omogućite okomitu sinkronizaciju na temelju vaših trenutnih brzina sličica u sekundi za najglađe iskustvo igranja.
NVIDIA CUDA: Otključajte snagu procesorskih jezgri GPU-a za ubrzavanje zahtjevnih zadataka kao što su transkodiranje videozapisa, simulacija fizike, praćenje zraka i više, pružajući nevjerojatna poboljšanja performansi u odnosu na tradicionalne CPU-e.
DisplayPort 1.2 Certified, DisplayPort 1.3/1.4 Ready: Pokrenite najnovije DisplayPort ploče s podrškom za razlučivosti do 4096x2160.
HDMI³: Podrška za HDMI uključuje 4K razlučivost pri 60 Hz, GPU-ubrzanu Blu-ray 3D podršku, x.v. Color, HDMI Deep Color i 7.1 digitalni surround zvuk.
Dvo-link DVI: Pokrenite zaslone s ravnom pločom do razlučivosti 2560x1600 putem DVI konektora.
PCl Express 3.0: Ova je kartica dizajnirana za novu PCl Express 3.0 sabirničku arhitekturu, nudeći najveće brzine prijenosa podataka za igre i 3D aplikacije koje najviše zahtijevaju propusnost. Također održava kompatibilnost unatrag s postojećim PCl Express matičnim pločama za najširu podršku.

¹NVIDIA GameStream zahtijeva uređaj spreman za NVIDIA GameStream
² NVIDIA G-SYNC zahtijeva monitor spreman za NVIDIA G-SYNC
³ Reprodukcija Blu-ray 3D zahtijeva kupnju kompatibilnog softverskog playera od CyberLink, ArcSoft, Corel ili Sonic. Nadogradite svoj GPU na punu 3D mogućnost s NVIDIA 3DTV Play softverom, omogućujući 3D igranje, gledanje slika i 3D streaming web videozapisa. Pogledajte www.nvidia.com/3dtv za više detalja.

SIGURNOSNE UPUTE

Kako biste smanjili rizik od požara, strujnog udara ili ozljeda, uvijek se pridržavajte osnovnih sigurnosnih mjera opreza.

Napomena: Sav hardver mora biti instaliran prije instalacije upravljačkih programa.

Isključite napajanje računala odspajanjem glavnog izvora izmjenične struje prije instalacije.
Nemojte koristiti ovaj proizvod u blizini vode ili kada su vam ruke ili tijelo mokri.
Nemojte postavljati ovaj proizvod na meke površine koje bi mogle blokirati ventilacijske otvore i uzrokovati pregrijavanje.
Nemojte postavljati ovaj proizvod u blizini grijaćeg registra ili radijatora.
Postavite ovaj proizvod sigurno na stabilnu površinu. Ozbiljna oštećenja ovog proizvoda mogu nastati ako padne.
Ne dopustite da išta leži na kabelu za napajanje. Nemojte postavljati ovaj proizvod na mjesto gdje osoba može nagaziti ili se spotaknuti o kabel za napajanje.
