NVIDIA GeForce GTX 980 - Priručnik za grafičku karticu

Sadržaj

1 UVOD
- 1.1 Specifikacije sustava
2 RASPAKIRANJE
3 INSTALACIJA HARDVERA
- 3.1 Prije nego što počnete
- 3.2 Instaliranje GeForce grafičke kartice
4 INSTALACIJA SOFTVERA
5 KONFIGURIRANJE HDMI-ja
- 5.1 Omogućavanje zvuka preko HDMI-ja
6 Sigurnosne upute
7 Reference
8 Preuzmi priručnik
9 Na drugim jezicima

UVOD

GTX 980 je moćna grafička kartica koja vam pruža brzo, glatko i tiho igranje koje tražite u svim vašim omiljenim naslovima. Sa značajkama kao što su GPU Boost 2.0, NVIDIA TXAA i NVIDIA PhysX, ova će vam grafička kartica pružiti najbolje što vaše igre mogu ponuditi.

Osim toga, uz NVIDIA GeForce Experience ugrađen izravno u njezine upravljačke programe, možete iskoristiti desetke tisuća sati testiranja tvrtke NVIDIA kako biste optimizirali postavke igranja jednim klikom.

O ovom vodiču
Ovaj vodič za instalaciju govori o instalaciji i radu grafičke kartice NVIDIA GeForce GTX 980.

Napomena: Važno je registrirati svoj proizvod kako biste primali internetsku i telefonsku podršku. Za više informacija o registraciji proizvoda pogledajte karticu za registraciju koja se nalazi u maloprodajnom pakiranju.

Specifikacije sustava

Matična ploča
Matična ploča usklađena s PCl Express@ ili PCl Express 3.0 s jednim x 16 grafičkim utorom dvostruke širine.
Napajanje sustava
Minimalno 500 W ili više napajanja sustava s dva 6-pinska PCl Express dodatna priključka za napajanje.
Operativni sustav
- Microsoft Windows 8, 32-bitni ili 64-bitni
- Microsoft Windows 7, 32-bitni ili 64-bitni
- Linux@ 32-bitni ili 64-bitni
- FreeBSD
Sistemska memorija
2 GB sistemske memorije (preporučeno 4 GB)
DVD-ROM pogon ili internetska veza za instalaciju upravljačkog programa
300 MB dostupnog prostora na tvrdom disku

RASPAKIRANJE

Prije raspakiranja vaše nove grafičke kartice NVIDIA GeForce GTX 980, važno je provjeriti ispunjavate li sve zahtjeve sustava za nesmetanu instalaciju. Obavezno pregledajte svaki komad opreme isporučen u kutiji za pakiranje. Ako nešto nedostaje ili je oštećeno, obratite se svom prodavaču.

Obavezno pregledajte svaki komad opreme isporučen u kutiji za pakiranje. Ako nešto nedostaje ili je oštećeno, obratite se svom prodavaču

Oprema
Sljedeća oprema i dokumentacija nalaze se u kutiji grafičke kartice GeForce GTX 980.

Instalacijski disk za NVIDIA upravljački program sadrži:

GeForce Experience Software
Za druge operativne sustave i kako bi vaši upravljački programi bili ažurni, posjetite www.nvidia.com/drivers i preuzmite najnovije upravljačke programe

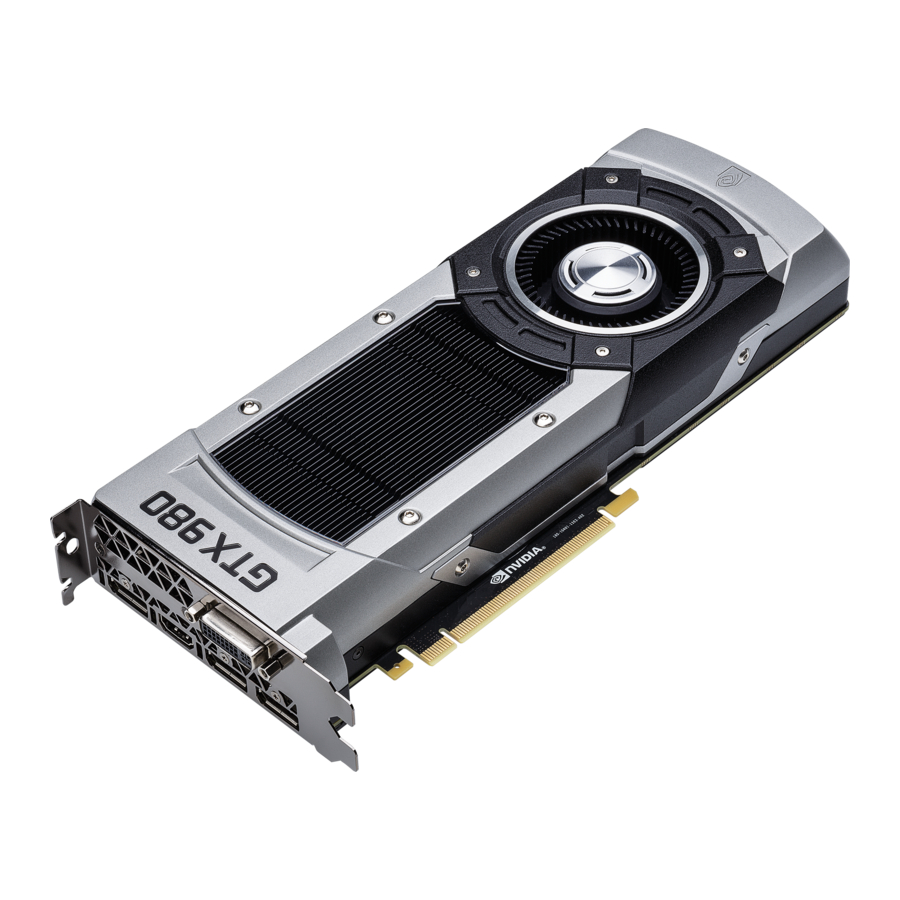

Grafička kartica GeForce GTX 980
Pregled

INSTALACIJA HARDVERA

Instalacija hardvera grafičke kartice NVIDIA GeForce GTX 980 uključuje otvaranje vašeg računala. Slijedite sve ovdje navedene sigurnosne upute kako biste osigurali da ne dođe do oštećenja vas, vašeg računala ili grafičke ploče.

Prije nego što počnete

Grafička kartica GeForce GTX 980 je PCl Express 3.0 x 16 grafička kartica. Vaše računalo možda već ima grafičku karticu instaliranu u PCl Express utoru. Ako je to slučaj, morat ćete ukloniti tu grafičku karticu i zamijeniti je grafičkom karticom GeForce GTX 980.

Ako nemate grafičku karticu, to znači da vaša matična ploča ima ugrađenu grafiku (na vašoj matičnoj ploči je instaliran grafički čip ili integriran u čipset matične ploče). Ako je to slučaj, nema potrebe za poduzimanjem bilo kakvih radnji prije instaliranja vaše nove grafičke kartice.

Instaliranje GeForce grafičke kartice

Budući da na tržištu postoji toliko različitih računalnih sustava, postupak instalacije grafičke kartice GeForce GTX 980 može se razlikovati od sustava do sustava. Koristite sljedeće upute kao smjernice i pogledajte dokumentaciju za svoj računalni sustav za sve dodatne informacije o vašem pojedinačnom sustavu.

Napomena: Važno je da se isključi napajanje računala prije instaliranja grafičke kartice.

Ispraznite statički elektricitet svog tijela dodirivanjem uzemljene površine prije dodirivanja grafičke kartice. Uzemljena površina je kućište računala ili neka druga površina za koju znate da je uzemljena.

PAŽNJA: Ako vaš sustav radi neko vrijeme prije otvaranja ploča, vrlo je važno da pričekate dok se grafička kartica u vašem sustavu ne ohladi prije nego što izvadite karticu iz sustava. Grafičke kartice se jako zagriju kada rade dulje vrijeme.

Upotrijebite sljedeći postupak za instaliranje grafičke kartice GeForce GTX 980 u vaš računalni sustav.

Isključite računalo i monitor i isključite kabel za napajanje. Ovisno o vašem računalnom sustavu, možda ćete morati isključiti kabel koji ide na stražnju stranu vašeg sustava. Označite kabele kako biste bili sigurni da ćete ih ponovno ispravno spojiti.
Otvorite svoje računalo uklanjanjem poklopca/bočne ploče. Za pomoć pogledajte dokumentaciju računala od izvornog proizvođača.
Uklonite sve postojeće grafičke kartice (ako ih ima). Spremite hardver (kao što su vijci i nosači) za korištenje pri instaliranju NVIDIA grafičke kartice.
Uklonite dva susjedna poklopca utora ako nemate instaliranu grafičku karticu.

Uklonite dva susjedna poklopca utora koji odgovaraju PCl-Express utoru u koji instalirate grafičku karticu GeForce GTX 980.

Napomena: Kartica GeForce GTX980 je dvostruko široka i zahtijeva uklanjanje dva poklopca utora.

Uključite grafičku karticu GeForce GTX 980 u primarni PCl Express x 16 utor na matičnoj ploči. Ovo je često utor najbliži CPU-u, ali može biti drugi ili treći utor. Potražite utor s oznakom x 16. Vjerojatno će to biti jedini PCl Express utor s polugom za zadržavanje na kraju utora ili onaj najbliži CPU-u.

Instalirajte svoju grafičku karticu GeForce GTX 980 u primarni PCl Express x 16 utor (primarni utor je onaj najbliži CPU-u).

PAŽNJA: Preporučuje se da instalirate grafičku karticu u primarni PCl Express x 16 utor. Ako instalirate grafičku karticu u sekundarni utor, vaš sustav možda neće prepoznati grafičku karticu i na monitoru se neće ništa prikazati.
Također imajte na umu da se na nekim matičnim pločama SBIOS fizička lokacija primarnog utora može konfigurirati kada postoji više od jednog PCl Express x16 utora.

Ako instalirate dodatne grafičke kartice GeForce GTX 980 za SLI konfiguraciju, nastavite s korakom 6 (2-waySLI) ili korakom 6 i 7 (3-waySLI). Ako instalirate samo jednu GeForce karticu, prijeđite na korak 8.

PAŽNJA: Sve grafičke kartice u SLI konfiguraciji moraju biti identične. Stoga morate imati sve grafičke kartice GeForce GTX 980

Instalirajte drugu grafičku karticu GeForce GTX 980 (2-way SLI):
1. Instalirajte drugu GeForce karticu u vanjski PCl Express x16 utor na matičnoj ploči.
2. Spojite dvije kartice GeForce GTX 980 zajedno pomoću dvostrukog SLI bridge konektora koji ste dobili s matičnom pločom spremnom za SLI
Instalirajte treću grafičku karticu GeForce GTX 980 (3-way SLI:

Spojite dvije kartice GeForce GTX 980 zajedno pomoću dvostrukog SLI bridge konektora koji ste dobili s matičnom pločom spremnom za SLI.

Spojite tri kartice GeForce GTX 980 zajedno pomoću trostrukog SLI bridge konektora koji ste dobili s matičnom pločom spremnom za SLI.

Spojite dva 6-pinska PCl Express pomoćna priključka za napajanje na gornji rub grafičke kartice GeForce GTX 980. Imajte na umu da konektori i utičnice na grafičkoj kartici imaju jedinstven oblik i spajaju se samo na jedan način.
Ponovno instalirajte poklopac na svoje računalo i ponovno spojite sve kabele koje ste uklonili ranije tijekom instalacije.

INSTALACIJA SOFTVERA

S instaliranim hardverom, sada je vrijeme za instaliranje softvera NVIDIA GeForce ExperienceTM i grafičkog upravljačkog programa.

Instalacija softvera GeForce Experience

Instalirajte softver GeForce Experience.

Idite na http://www.geforce.com/geforce-experience/download i kliknite Download Now (Preuzmi odmah).
Prihvatite ugovor o licenci za softver NVIDIA odabirom Agree and Continue (Slažem se i nastavi). Softver GeForce Experience počinje se instalirati.
Odaberite Close (Zatvori) da biste dovršili instalaciju.

Optimizirajte instalirane igre.

Otvorite GeForce Experience i kliknite Scan for Games (Skeniraj igre) i kliknite 0K da biste skenirali instalirane igre.
Kliknite Optimize All (Optimiziraj sve) da biste optimizirali postavke igre.

Instalirajte najnovije upravljačke programe

Otvorite GeForce Experience i odaberite karticu Drivers (Upravljački programi).
Odaberite Download Driver (Preuzmi upravljački program). Preuzimanje upravljačkog programa GPU-a počinje.
Odaberite Express Installation (Ekspresna instalacija) kada preuzimanje završi. GeForce Experience počinje instalirati grafički upravljački program.

Napomena: Može proći nekoliko minuta da se instalacija izvrši. Vaš zaslon može biti prazan nekoliko sekundi jednom ili više puta tijekom instalacije. To je normalno.

Kliknite CLOSE (Zatvori) kada se instalacija upravljačkog programa dovrši.

Omogućavanje/onemogućavanje SLI-ja

Ako imate instalirano više od jedne grafičke kartice GeForce GTX 980, možete omogućiti/onemogućiti SLI funkciju pomoću sljedećeg postupka:

Otvorite NVIDIA Control Panel i kliknite Configure SLI, Surround, PhysX (Konfiguriraj SLI, Surround, PhysX) u lijevom oknu zadataka.
Odaberite jednu od sljedećih konfiguracija za više GPU-ova.

Maximize 3D performance (Maksimiziraj 3D performanse)
Odaberite ovaj način rada kada želite da vaše grafičke kartice rade zajedno kako bi se povećala izvedba renderiranja i kvaliteta slike
Acivate all displays (Aktiviraj sve zaslone)
Aktivacija svih zaslona onemogućuje SLI i aktivira sve spojene zaslone (glave)
PhysX settings (PhysX postavke)
PhysX postavke prebacuju koji GPU pokreće PhysX i također mogu posvetiti GPU samo PhysX-u
Disable SLI (Onemogući SLI)
Zadani odabir.

Kliknite Apply (Primijeni).

KONFIGURIRANJE HDMI-ja

Spajanje HDTV-a putem HDMI-ja omogućuje vam izlaz digitalnog audio i videozapisa s vaše grafičke kartice na HDTV.

Omogućavanje zvuka preko HDMI-ja

Ako se spajate na svoj zaslon putem HDMI-ja, možda ćete morati postaviti HDMI izlaz kao svoj zadani audio uređaj.

Odaberite Start → Control Panel (Upravljačka ploča) →Sound (Zvuk)
Na kartici Playback (Reprodukcija) odaberite svoj HDMI zaslon i odaberite Set Default (Postavi kao zadano).

Čestitamo! Vaše GeForce grafičke kartice sada su spremne za korištenje!
Za detaljne upute o korištenju NVIDIA Control Panel, pogledajte Control Panel User's Guide (Korisnički priručnik za upravljačku ploču) koji se nalazi na www.geforce.com/drivers (odaberite svoj upravljački program, a zatim kliknite na Korisnički priručnik za upravljačku ploču da biste preuzeli korisnički priručnik).

Sigurnosne upute

Kako biste smanjili rizik od požara, strujnog udara ili ozljeda, uvijek se pridržavajte osnovnih sigurnosnih mjera opreza.

Napomena: Sav hardver mora biti instaliran prije instalacije upravljačkih programa.

Isključite napajanje računala isključivanjem glavnog izvora izmjenične struje prije instalacije.
Nemojte instalirati ovu karticu s 1/0 prema dolje.
Nemojte koristiti ovaj proizvod u blizini vode ili kada su vam ruke ili tijelo mokri.
Ne postavljajte ovaj proizvod na meke površine koje bi mogle blokirati otvore za ventilaciju i uzrokovati pregrijavanje.
Ne postavljajte ovaj proizvod u blizini grijača ili radijatora.
Postavite ovaj proizvod sigurno na stabilnu površinu. Ozbiljna oštećenja ovog proizvoda mogu nastati ako padne.
Ne dopustite da išta leži na kabelu za napajanje. Ne postavljajte ovaj proizvod na mjesto gdje osoba može stati ili se spotaknuti o kabel za napajanje.
