Priročnik za grafično kartico NVIDIA GeForce GTX 980

Vsebina

UVOD

GTX 980 je zmogljiva grafična kartica, ki vam nudi hitro, gladko in tiho igranje iger, ki si ga želite v vseh svojih najljubših naslovih. Z funkcijami, kot so GPU Boost 2.0, NVIDIA TXAA in NVIDIA PhysX, vam bo ta grafična kartica ponudila najboljše, kar ponujajo vaše igre.

Poleg tega lahko z NVIDIA GeForce Experience, vgrajenim neposredno v gonilnike, izkoristite prednosti deset tisoč ur testiranja NVIDIA, da z enim klikom optimizirate nastavitve igranja.

O tem priročniku
Ta priročnik za namestitev obravnava namestitev in delovanje grafične kartice NVIDIA GeForce GTX 980.

informacije Opomba: Pomembno je, da registrirate svoj izdelek, da boste lahko prejeli spletno in telefonsko podporo. Za več informacij o registraciji izdelka si oglejte registracijsko kartico, ki je priložena maloprodajni embalaži.

Sistemske specifikacije

  • Matična plošča
    Matična plošča, združljiva s PCl Express@ ali PCl Express 3.0 z eno režo za grafično kartico x 16 z dvojno širino.
  • Napajalnik sistema
    Minimalni sistemski napajalnik 500 W ali več z dvema 6-pinskima priključkoma za dodatno napajanje PCl Express.
  • Operacijski sistem
    • Microsoft Windows 8, 32-bitni ali 64-bitni
    • Microsoft Windows 7, 32-bitni ali 64-bitni
    • Linux@ 32-bitni ali 64-bitni
    • FreeBSD
  • Sistemski pomnilnik
    2 GB sistemskega pomnilnika (priporočeno 4 GB)
  • DVD-ROM pogon ali internetna povezava za namestitev gonilnika
  • 300 MB razpoložljivega prostora na trdem disku

RAZPAKIRANJE

Preden razpakirate svojo novo grafično kartico NVIDIA GeForce GTX 980, je pomembno, da se prepričate, da izpolnjujete vse sistemske zahteve za nemoteno namestitev. Prepričajte se, da pregledate vsak kos opreme, ki je priložen v embalažni škatli. Če karkoli manjka ali je poškodovano, se obrnite na svojega prodajalca.

Prepričajte se, da pregledate vsak kos opreme, ki je priložen v embalažni škatli. Če karkoli manjka ali je poškodovano, se obrnite na svojega prodajalca.

Oprema
Naslednja oprema in dokumentacija sta vključena v škatlo z grafično kartico GeForce GTX 980.

Namestitveni disk za gonilnike NVIDIA vsebuje:

  • Programska oprema GeForce Experience
  • Za druge operacijske sisteme in da bodo vaši gonilniki posodobljeni, obiščite www.nvidia.com/drivers in prenesite najnovejše gonilnike

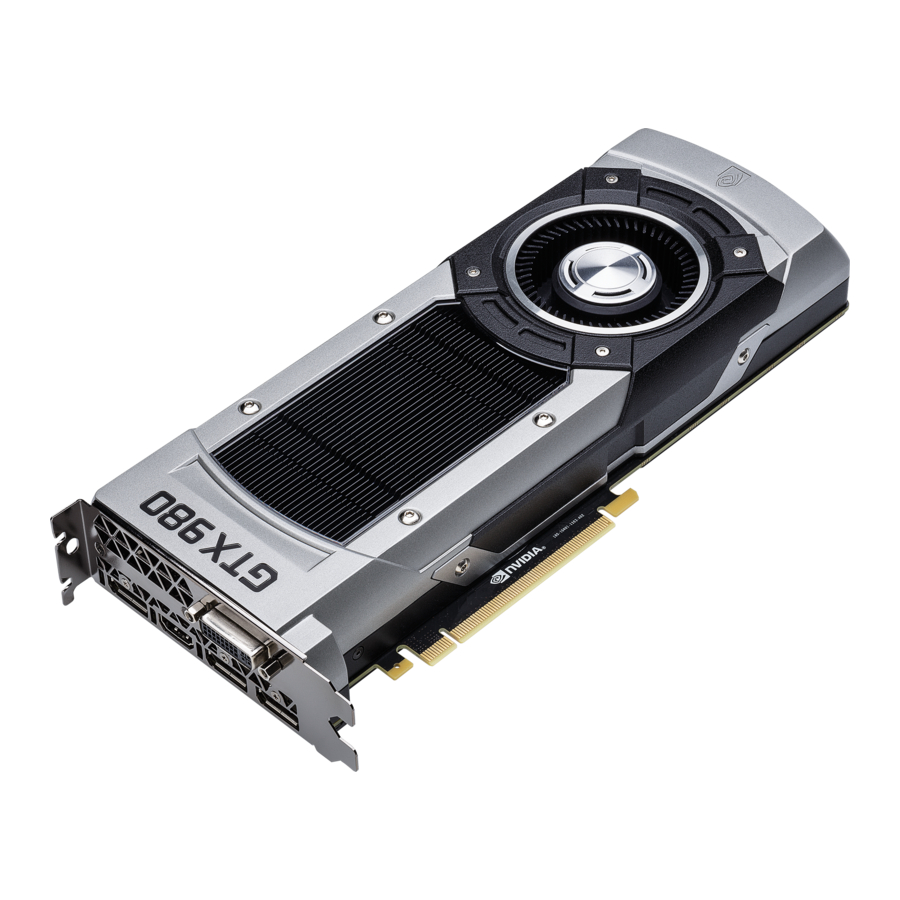

Grafična kartica GeForce GTX 980
Pregled

NAMESTITEV STROJNE OPREME

Namestitev strojne opreme grafične kartice NVIDIA GeForce GTX 980 vključuje odpiranje računalnika. Sledite vsem varnostnim navodilom, ki so tukaj navedena, da zagotovite, da ne pride do poškodb vas, vašega računalnika ali grafične kartice.

Preden začnete

Grafična kartica GeForce GTX 980 je grafična kartica PCl Express 3.0 x 16. Vaš računalnik ima morda že nameščeno grafično kartico v reži PCl Express. V tem primeru boste morali odstraniti to grafično kartico in jo zamenjati z grafično kartico GeForce GTX 980.

Če nimate grafične kartice, to pomeni, da ima vaša matična plošča vgrajeno grafiko (na vaši matični plošči je nameščen grafični čip ali je integriran v nabor čipov matične plošče). V tem primeru ni treba storiti ničesar, preden namestite novo grafično kartico.

Nameščanje grafične kartice GeForce

Ker je na trgu toliko različnih računalniških sistemov, se lahko postopek namestitve grafične kartice GeForce GTX 980 razlikuje od sistema do sistema. Uporabite naslednja navodila kot smernice in si oglejte dokumentacijo za svoj računalniški sistem za dodatne informacije o svojem posameznem sistemu.

informacije Opomba: Pomembno je, da je računalnik izključen iz vseh virov napajanja, preden namestite grafično kartico.

Preden se dotaknete grafične kartice, izpraznite statično elektriko svojega telesa tako, da se dotaknete ozemljene površine. Ozemljena površina je ohišje računalnika ali neka druga površina, za katero veste, da je ozemljena.

opozoriloPOZOR: Če vaš sistem deluje že nekaj časa, preden odprete plošče, je zelo pomembno, da počakate, da se grafična kartica v vašem sistemu ohladi, preden jo vzamete iz sistema. Grafične kartice se zelo segrejejo, ko delujejo dlje časa.

Uporabite naslednji postopek za namestitev grafične kartice GeForce GTX 980 v svoj računalniški sistem.

  1. Izklopite računalnik in monitor ter izključite napajalni kabel. Odvisno od vašega računalniškega sistema boste morda morali izključiti kabel, ki gre na zadnjo stran vašega sistema. Označite kable, da se prepričate, da jih pravilno priključite.
  2. Odprite računalnik tako, da odstranite pokrov/stransko ploščo. Za pomoč si oglejte dokumentacijo računalnika od prvotnega proizvajalca.
  3. Odstranite morebitno obstoječo grafično kartico (če obstaja). Shranite strojno opremo (na primer vijake in nosilce), ki jo boste uporabili pri nameščanju grafične kartice NVIDIA.
  4. Odstranite dva sosednja pokrova rež, če nimate nameščene grafične kartice.

Odstranite dva sosednja pokrova rež, ki ustrezata reži PCl-Express, v katero nameščate grafično kartico GeForce GTX 980.

informacije Opomba: Kartica GeForce GTX980 je dvojno široka in zahteva odstranitev dveh pokrovov rež.

  1. Priključite grafično kartico GeForce GTX 980 v primarno režo PCl Express x 16 na matični plošči. Ta je pogosto reža, ki je najbližje CPU, lahko pa je tudi druga ali tretja reža. Poiščite režo z oznako x 16. Verjetno bo to edina reža PCl Express z zadrževalno ročico na koncu reže ali tista, ki je najbližje CPU.

Namestite svojo grafično kartico GeForce GTX 980 v primarno režo PCl Express x 16 (primarna reža je tista, ki je najbližje CPU).
Namestitev kartice - 1. korak

opozoriloPOZOR: Priporočljivo je, da grafično kartico namestite v primarno režo PCl Express x 16. Če grafično kartico namestite v sekundarno režo, vaš sistem morda ne bo prepoznal grafične kartice in na monitorju ne bo ničesar prikazano.
Upoštevajte tudi, da je v nekaterih matičnih ploščah SBIOS mogoče konfigurirati fizično lokacijo primarne reže, če je na voljo več kot ena reža PCl Express x16.

Če nameščate dodatne grafične kartice GeForce GTX 980 za konfiguracijo SLI, nadaljujte s korakom 6 (2-waySLI) ali korakoma 6 in 7 (3-waySLI). Če nameščate samo eno kartico GeForce, pojdite na korak 8.

opozoriloPOZOR: Vse grafične kartice v konfiguraciji SLI morajo biti identične. Zato morate imeti vse grafične kartice GeForce GTX 980

  1. Namestite drugo grafično kartico GeForce GTX 980 (2-way SLI):
    1. Namestite drugo kartico GeForce v najbolj oddaljeno režo PCl Express x16 na matični plošči.
    2. Povežite dve kartici GeForce GTX 980 skupaj s pomočjo dvojnega priključka SLI bridge, ki je priložen vaši matični plošči, pripravljeni za SLI.
  2. Namestite tretjo grafično kartico GeForce GTX 980 (3-way SLI:
  1. Povežite dve kartici GeForce GTX 980 skupaj s pomočjo dvojnega priključka SLI bridge, ki je priložen vaši matični plošči, pripravljeni za SLI.
    Namestitev kartice - 2. korak
  1. Povežite tri kartice GeForce GTX 980 skupaj s pomočjo trojnega priključka SLI bridge, ki je priložen vaši matični plošči, pripravljeni za SLI.
    Namestitev kartice - 3. korak
  1. Priključite dva 6-pinska priključka za pomožno napajanje PCl Express na zgornji rob grafične kartice GeForce GTX 980. Upoštevajte, da imajo priključki in vtičnice na grafični kartici edinstveno obliko in se priključijo samo na en način.
    Namestitev kartice - 4. korak
  2. Ponovno namestite pokrov na računalnik in ponovno priključite vse kable, ki ste jih odstranili prej med namestitvijo.
    Namestitev kartice - 5. korak

NAMESTITEV PROGRAMSKE OPREME

Ko je strojna oprema nameščena, je zdaj čas za namestitev programske opreme NVIDIA GeForce ExperienceTM in grafičnega gonilnika.

Namestitev programske opreme GeForce Experience

  1. Namestite programsko opremo GeForce Experience.
  • Pojdite na http://www.geforce.com/geforce-experience/download in kliknite Download Now (Prenesi zdaj).
  • Sprejmite licenčno pogodbo za programsko opremo NVIDIA tako, da izberete Agree and Continue (Strinjam se in nadaljuj). Programska oprema GeForce Experience se začne nameščati.
  • Izberite Close (Zapri), da dokončate namestitev.
  1. Optimizirajte svoje nameščene igre.
  • Odprite GeForce Experience in kliknite Scan for Games (Poišči igre) in kliknite 0K (V redu), da poiščete svoje nameščene igre.
  • Kliknite na Optimize All (Optimiziraj vse), da optimizirate nastavitve igre.

Namestite najnovejše gonilnike

  1. Odprite GeForce Experience in izberite zavihek Drivers (Gonilniki).
  2. Izberite Download Driver (Prenesi gonilnik). Vaš gonilnik GPU se začne prenašati.
  3. Izberite Express Installation (Hitra namestitev), ko se prenos konča. GeForce Experience se začne nameščati grafični gonilnik.

informacije Opomba: Namestitev lahko traja nekaj minut. Vaš zaslon lahko za nekaj sekund postane prazen enkrat ali večkrat med namestitvijo. To je normalno.

  1. Kliknite CLOSE (Zapri), ko se namestitev gonilnika zaključi.

Omogočanje/onemogočanje SLI

Če imate nameščeno več kot eno grafično kartico GeForce GTX 980, lahko omogočite/onemogočite funkcijo SLI z naslednjim postopkom:

  1. Odprite nadzorno ploščo NVIDIA in kliknite na Configure SLI, Surround, PhysX (Konfiguriraj SLI, Surround, PhysX) v levem podoknu opravil.
  2. Izberite eno od naslednjih konfiguracij z več grafičnimi procesorji.
  • Maximize 3D performance (Povečaj 3D zmogljivost)
    Izberite ta način, ko želite, da vaše grafične kartice delujejo skupaj, da povečajo zmogljivost upodabljanja in kakovost slike.
  • Acivate all displays (Aktiviraj vse zaslone)
    Aktiviranje vseh zaslonov onemogoči SLI in aktivira vse povezane zaslone (glave).
  • PhysX settings (Nastavitve PhysX)
    Nastavitve PhysX preklopijo, kateri GPU poganja PhysX, in lahko tudi namenijo GPU samo za PhysX.
  • Disable SLI (Onemogoči SLI)
    Privzeta izbira.
  1. Kliknite Apply (Uporabi).

KONFIGURIRANJE HDMI

Povezava HDTV prek HDMI vam omogoča, da prenašate digitalni zvok in video iz grafične kartice v HDTV.

Omogočanje zvoka prek HDMI

Če se povezujete s svojim zaslonom prek HDMI, boste morda morali nastaviti izhod HDMI kot privzeto zvočno napravo.

  1. Izberite Start → Control Panel (Nadzorna plošča) →Sound (Zvok)
  2. Na zavihku Playback (Predvajanje) izberite svoj zaslon HDMI in izberite Set Default (Nastavi privzeto).

Čestitamo! Vaša grafična(e) kartica(e) GeForce je(so) zdaj pripravljena(e) za uporabo!
Za podrobna navodila o uporabi nadzorne plošče NVIDIA si oglejte Control Panel User's Guide (Uporabniški priročnik za nadzorno ploščo), ki ga najdete na www.geforce.com/drivers (izberite svoj gonilnik, nato kliknite na Control Panel User's Guide (Uporabniški priročnik za nadzorno ploščo), da prenesete uporabniški priročnik).

Varnostna navodila

Da zmanjšate tveganje požara, električnega udara ali poškodb, vedno upoštevajte osnovne varnostne ukrepe.

informacije Opomba: Pred namestitvijo gonilnikov je treba namestiti vso strojno opremo.

  • Pred namestitvijo izključite napajanje računalnika tako, da odklopite glavni vir izmeničnega toka.
  • Ne nameščajte te kartice z 1/0 navzdol.
  • Ne uporabljajte tega izdelka v bližini vode ali ko so vaše roke ali telo mokri.
  • Ne postavljajte tega izdelka na mehke površine, ki bi lahko blokirale prezračevalne reže in povzročile pregrevanje.
  • Ne postavljajte tega izdelka v bližino grelnega registra ali radiatorja.
  • Ta izdelek varno postavite na stabilno površino. Če pade, lahko pride do resne poškodbe tega izdelka.
  • Ne dovolite, da karkoli leži na napajalnem kablu. Ne postavljajte tega izdelka na mesto, kjer lahko oseba stopi ali se spotakne ob napajalni kabel.
