Priročnik za grafično kartico NVIDIA GeForce GTX 1070

UVOD

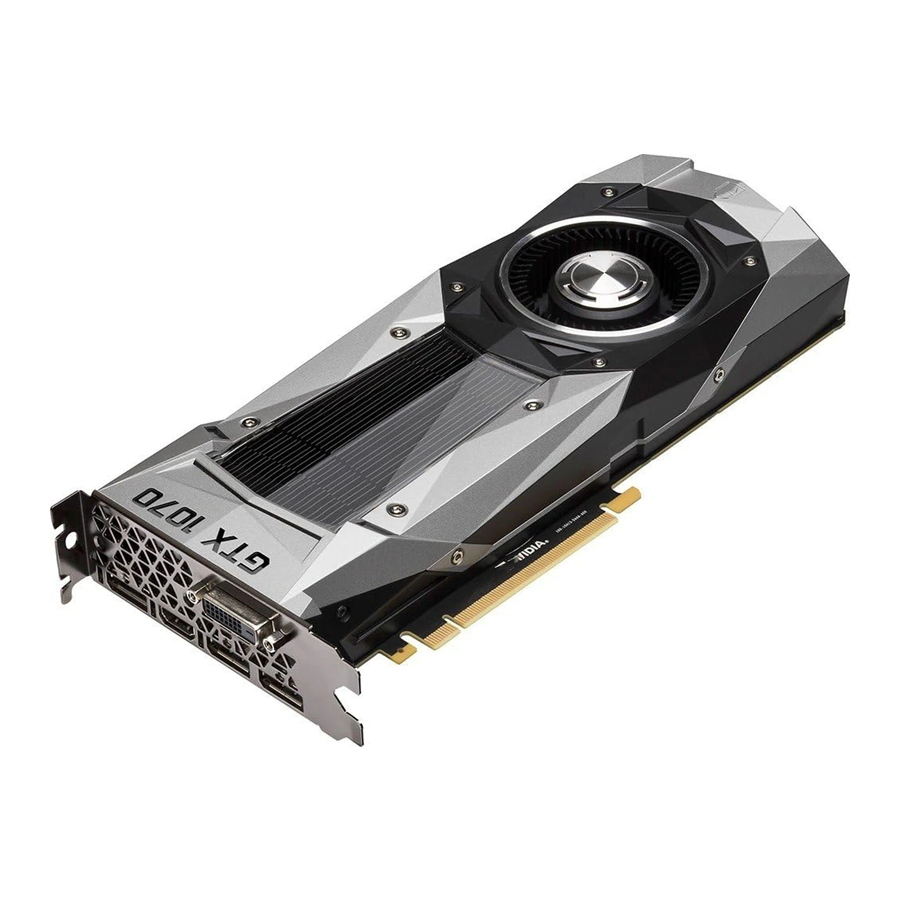

Hvala, ker ste izbrali grafično kartico NVIDIA GeForce GTX 1070 Founders Edition.
GeForce GTX 1070 je zmogljiva grafična kartica, ki vam zagotavlja hitro, gladko in tiho igranje iger, ki ga iščete v vseh svojih najljubših naslovih. Z funkcijami, kot so NVIDIA GPU Boost 3.0, NVIDIA TXAA in NVIDIA PhysX, vam bo ta grafična kartica ponudila najboljše, kar lahko vaše igre ponudijo.
Poleg tega lahko z NVIDIA GeForce Experience, vgrajenim neposredno v njene gonilnike, izkoristite več deset tisoč ur testiranja NVIDIA za optimizacijo nastavitev igranja z enim samim klikom.

O tem priročniku

Ta priročnik za namestitev obravnava namestitev in delovanje grafične kartice NVIDIA GeForce GTX 1070.

Opomba: Pomembno je, da registrirate svoj izdelek, da boste lahko prejeli spletno in telefonsko podporo. Za več informacij o registraciji izdelka si oglejte http://www.nvidia.com/register.

Minimalne sistemske zahteve

• Matična plošča
  Matična plošča, združljiva s PCl Express ali PCl Express 3.0, z eno režo za grafiko x 16 z dvojno širino.
• Napajalnik sistema
  Minimalni napajalnik sistema 500 W ali več z enim 8-pinskim dodatnim napajalnim priključkom PCl Express.
• Operacijski sistem
  • Microsoft Windows 10, 32-bitni ali 64-bitni
  • Microsoft Windows 8.1, 32-bitni ali 64-bitni
  • Microsoft Windows 7, 32-bitni ali 64-bitni
  • Linux, 32-bitni ali 64-bitni
  • FreeBSD x86
• Sistemski pomnilnik
  8 GB sistemskega pomnilnika (priporočeno 16 GB)
• Internetna povezava za namestitev gonilnika
• 350 MB razpoložljivega prostora na trdem disku

RAZPAKIRANJE

Preden razpakirate novo grafično kartico NVIDIA GeForce GTX 1070, je pomembno, da se prepričate, da izpolnjujete vse zgoraj navedene sistemske zahteve za nemoteno namestitev.
Preverite vsak kos opreme, ki je bil poslan v embalažni škatli. Če karkoli manjka ali je poškodovano, se obrnite na svojega prodajalca.

Oprema
Naslednja oprema in dokumentacija sta vključeni v škatlo z grafično kartico NVIDIA GeForce GTX 1070.

NAMESTITEV STROJNE OPREME

Namestitev strojne opreme grafične kartice NVIDIA GeForce GTX 1070 vključuje odpiranje vašega računalnika. Upoštevajte vsa varnostna navodila, ki so tukaj navedena, da zagotovite, da ne pride do poškodb vas, vašega računalnika ali grafične kartice.

Preden začnete

Grafična kartica NVIDIA GeForce GTX 1070 je grafična kartica PCl Express 3.0 x 16. Vaš računalnik ima morda že nameščeno grafično kartico v reži PCl Express. Če je tako, boste morali odstraniti to grafično kartico in jo zamenjati z grafično kartico GeForce GTX 1070.
Če nimate grafične kartice, to pomeni, da ima vaša matična plošča vgrajeno grafiko (grafični čip je nameščen na vaši matični plošči ali integriran v nabor čipov matične plošče). V tem primeru ni treba storiti ničesar, preden namestite novo grafično kartico.

Namestitev naprave

Ker je na trgu toliko različnih računalniških sistemov, se lahko postopek namestitve grafične kartice GeForce GTX 1070 razlikuje od sistema do sistema. Uporabite naslednja navodila kot smernice in si oglejte dokumentacijo za svoj računalniški sistem za dodatne informacije o vašem posameznem sistemu.

Opomba: Pomembno je, da je računalnik izklopljen iz vseh virov napajanja, preden namestite grafično kartico.

Preden se dotaknete grafične kartice, izpraznite statično elektriko svojega telesa tako, da se dotaknete ozemljene površine. Ozemljena površina je ohišje računalnika ali neka druga površina, za katero veste, da je ozemljena.

Uporabite naslednji postopek za namestitev grafične kartice GeForce GTX 1070 v vaš računalniški sistem.

1. Izklopite računalnik in monitor ter izključite napajalni kabel.
   Glede na vaš računalniški sistem boste morda morali odklopiti kabel, ki gre na zadnjo stran vašega sistema. Označite kable, da boste lahko zagotovili, da jih boste pravilno ponovno priključili.
2. Odprite računalnik tako, da odstranite pokrov/stransko ploščo. Za pomoč si oglejte dokumentacijo računalnika od prvotnega proizvajalca.
3. Odstranite vse obstoječe grafične kartice (če obstajajo). Shranite strojno opremo (kot so vijaki in nosilci) za uporabo pri namestitvi grafične kartice NVIDIA.

POZOR: Če vaš sistem deluje že nekaj časa, preden odprete plošče, je zelo pomembno, da počakate, dokler se grafična kartica v vašem sistemu ne ohladi, preden jo vzamete iz sistema. Grafične kartice se zelo segrejejo, ko delujejo dlje časa.

4. Odstranite dva sosednja pokrova reže, če nimate nameščene grafične kartice.
   Odstranite dva sosednja pokrova reže, ki ustrezata reži PCl-Express, v katero nameščate grafično kartico GeForce GTX.


Opomba: Kartica NVIDIA GeForce GTX 1070 je dvakrat širša in bo zahtevala odstranitev dveh pokrovov reže.

5. Priključite grafično kartico GeForce GTX 1070 v primarno režo PCI Express x 16 na matični plošči. To je pogosto reža, ki je najbližja CPE, vendar je lahko druga ali tretja reža. Poiščite režo z oznako x 16. Verjetno bo to edina reža PCl Express z zadrževalno ročico na koncu reže ali tista, ki je najbližja CPE
   Namestite svojo prvo grafično kartico GeForce GTX 1070 v primarno režo PCl Express x 16.


Opomba: Priporočljivo je, da grafično kartico namestite v primarno režo PCl Express x16. Če grafično kartico namestite v sekundarno režo, vaš sistem morda ne bo prepoznal grafične kartice in na monitorju ne bo prikazano nič.
Upoštevajte tudi, da je v nekaterih matičnih ploščah SBIOS fizično lokacijo primarne reže mogoče konfigurirati, ko je več kot ena reža PCl Express x 16.

Če nameščate dodatne grafične kartice NVIDIA GeForce GTX 1070 za 2-smerno konfiguracijo NVIDIA SLI, nadaljujte s korakom 6. Če nameščate samo eno kartico GeForce, pojdite na korak 8.

Opomba: Vse grafične kartice v konfiguraciji SLI morajo biti enake. Zato morata biti obe kartici v 2-smerni konfiguraciji SLI grafični kartici GeForce GTX 1070.

6. Namestite drugo grafično kartico GeForce GTX 1070 (2-smerni SLI):
   Namestite drugo kartico GeForce v najbolj zunanjo režo PCl Express x 16 na matični plošči.
   Odstranite pripadajoče pokrove reže za drugo grafično kartico GeForce GTX 1070, kot je prikazano v koraku 4.
7. Povežite dve kartici GeForce GTX 1070 skupaj z uporabo dvojnega priključka mostu SLI, ki ste ga dobili z matično ploščo, pripravljeno za SLI.
   2-smerna konfiguracija SLI: Namestite svojo drugo grafično kartico GeForce GTX 1070 v zunanjo režo PCl Express x16 (zunanja reža je tista, ki je najbolj oddaljena od CPE).
   Povežite dve kartici skupaj z uporabo dvojnega priključka mostu SLI, ki ste ga dobili z matično ploščo, pripravljeno za SCI.


Opomba: Za zmogljivost iger 4K in surround uporabite most NVIDIA SLI High Bandwidth Bridge, ki je na voljo na http://www.geforce.com/hardware/technology/sli in izberite NVIDIA SLI Bridge. Na voljo so tri velikosti, odvisno od tega, v katero režo se odločite vstaviti drugo kartico.

GeForce GTX 1070 ima novo industrijsko zasnovo z brušenim ohišjem in novo nizko profilno zadnjo ploščo. Zadnja plošča ima odstranljiv del, ki omogoča boljši pretok zraka med več grafičnimi karticami v sosednji konfiguraciji SLI.

8. Priključite 8-pinski napajalni priključek iz napajalnika na napajalni priključek na zgornjem robu grafične kartice NVIDIA GeForce GTX 1070. Upoštevajte, da imata priključek in vtičnica na grafični kartici edinstveno obliko in se povežeta samo na en način.
   Grafična kartica GeForce GTX 1070 zahteva en 8-pinski napajalni vtič PCl Express iz napajalnika sistema.

9. Ponovno namestite pokrov na računalnik in ponovno priključite vse kable, ki ste jih odstranili prej med namestitvijo.


NAMESTITEV PROGRAMSKE OPREME

Ko je strojna oprema nameščena, je zdaj čas za namestitev programske opreme NVIDIA GeForce Experience in grafičnega gonilnika.

Namestitev programske opreme GeForce Experience

1. Prenesite in namestite programsko opremo GeForce Experience.
   • Pojdite na http://www.geforce.com/geforce-experience/download in kliknite Download Now.
   • Sprejmite licenčno pogodbo za programsko opremo NVIDIA, tako da izberete Agree and Continue. Začne se nameščanje programske opreme GeForce Experience.
   • Za dokončanje namestitve izberite Close.
2. Optimizirajte nameščene igre.
   • Odprite GeForce Experience in kliknite Scan for Games ter kliknite OK, da optično preberete nameščene igre.
   • Kliknite Optimize All, da optimizirate nastavitve igre.
3. Namestite najnovejše gonilnike.
   • Odprite NVIDIA GeForce Experience in izberite zavihek Drivers.
   • Izberite Download Driver. Začne se prenos gonilnika GPU.
   • Ko se prenos konča, izberite Express Installation. GeForce Experience začne nameščati grafični gonilnik.

Opomba: Namestitev lahko traja nekaj minut. Zaslon se lahko za nekaj sekund enkrat ali večkrat izklopi med namestitvijo. To je normalno.

• Ko je namestitev gonilnika končana, kliknite CLOSE.

Čestitke!
Vaša grafična kartica GeForce GTX 1070 je zdaj pripravljena za uporabo!

Opomba: Če imate kakršna koli vprašanja o svojem izdelku NVIDIA, lahko v živo klepetate s službo za pomoč uporabnikom NVIDIA na www.nvidia.com/support ali pokličete 1-800-797-6530.

KONFIGURIRANJE SLI

NVIDIA SLI je revolucionarna tehnologija, ki jo je razvila NVIDIA, ki vam omogoča, da povežete enake grafične kartice NVIDIA GeForce skupaj za večjo zmogljivost.
SLI lahko omogočite tako, da kliknete sistemski balon, ki podpira SLI, v sistemski vrstici ali pa greste na nadzorno ploščo NVIDIA.

Opomba: Če želite omogočiti SLI, morate imeti matično ploščo, ki podpira SLI, in dve enaki grafični kartici GeForce GTX 1070, ki podpirata SLI, nameščeni v računalniku.

Dostop do nadzorne plošče NVIDIA

Za dostop do nadzorne plošče NVIDIA lahko z desno miškino tipko kliknete namizje Windows in v meniju izberete NVIDIA Control Panel. Drugi načini za dostop do nadzorne plošče NVIDIA so odvisni od operacijskega sistema.

Omogočanje/onemogočanje SLI

1. Ko odprete nadzorno ploščo NVIDIA, kliknite Configure SLI, Surround, PhysX v levem podoknu opravil.
2. Omogočite SLI tako, da se prepričate, da gumb Disable SLI ni označen.

KONFIGURIRANJE HDMI

Povezava HDTV prek HDMI vam omogoča, da iz grafične kartice na HDTV oddajate digitalni zvok in video.

Omogočanje zvoka prek HDMI
Če se povezujete z zaslonom prek HDMI, boste morda morali nastaviti izhod HDMI kot privzeto zvočno napravo.

1. Izberite Start Nadzorna plošča Zvok.
2. Na zavihku Predvajanje izberite zaslon HDMI in izberite
3. Nastavi privzeto.

Čestitke! Vaša grafična kartica NVIDIA GeForce je zdaj pripravljena za uporabo!
Za podrobna navodila o uporabi nadzorne plošče NVIDIA si oglejte Uporabniški priročnik za nadzorno ploščo, ki ga najdete na www.geforce.com/drivers (izberite svoj gonilnik in nato kliknite Documentation, da prenesete uporabniški priročnik).

FUNKCIJE

• NVIDIA GeForce Experience: Ezagotavlja najboljšo igralno izkušnjo na dan izida igre s samodejnim posodabljanjem gonilnikov, pripravljenih za igro. Poleg tega uporabnikom omogoča optimizacijo nastavitev igre za svoj računalnik z enim samim klikom. GeForce Experience vključuje tudi NVIDIA ShadowPlay, ki vam omogoča zajemanje in deljenje vaših najljubših igralnih trenutkov.
• Multi-Frame sampled Anti-Aliasing (MFAA): MFAA zagotavlja 30-odstotno povečanje zmogljivosti, medtem ko ohranja gladke robove visoke kakovosti z izmeničnim izračunom vzorcev po vsakem okviru in vsaki slikovni piki.
• Dynamic Super Resolution (DSR):Ta inovativna funkcija lahko zagotavlja kakovost 4K na zaslonih 1070p za izjemne podrobnosti in kakovost slike.
• Voxel Global Illumination (VXGI): VXGI, ki je del knjižnice NVIDIA GameWorks za razvijalce, pospešuje dinamične svetlobne učinke za resnično poglobljeno, kinematografsko izkušnjo.
• NVIDIA GameStream¹: Podpora za GeForce GPU za tehnologijo NVIDIA PhysX, ki omogoča popolnoma nov razred fizične interakcije pri igranju iger za bolj dinamično in realistično izkušnjo z GeForce.
• NVIDIA Ansel: Ansel je zmogljivo orodje za zajem iger, ki je enostavno za uporabo in je bilo ustvarjeno v sodelovanju z vodilnimi razvijalci iger. Ansel vam omogoča zamrznitev časa. Posnetke lahko sestavite iz katerega koli kota in prilagodite sliko s filtri za naknadno obdelavo. Zajemate lahko v neverjetnih ločljivostih, zajemate slike EXR za zajem barv celotnega spektra in delite svoje posnetke zaslona v 360-stopinjskih panoramah s pametnim telefonom, računalnikom ali slušalkami VR
• NVIDIA G-SYNC-Ready²: Monitorji NVIDIA G-SYNC imajo revolucionarno tehnologijo NVIDIA, ki odpravlja trganje zaslona in hkrati zmanjšuje vhodno zakasnitev. Rezultat je najbolj gladka, najhitrejša in najbolj odzivna izkušnja igranja iger na monitorju, kar jih je bilo kdaj videno.
• Podpora za DirectX 12: Podpora za najnovejši Microsoftov API DirectX za omogočanje iger naslednje generacije.
• NVIDIA GPU Boost 3.0: Dinamično povečuje hitrosti ure na podlagi delovne obremenitve in omogoča upravljanje razreda navdušencev, kot so ciljna temperatura in nadzor ventilatorja, dodaten prostor za prenapetost in optimizacije za rešitve za hlajenje z vodo. To igralcem omogoča, da potisnejo zmogljivost na nove ravni.
• NVIDIA Adaptive Vertical Sync: Dinamično omogočite navpično sinhronizacijo glede na trenutne hitrosti sličic za najbolj gladko igralno izkušnjo.
• NVIDIA CUDA: Odklenite moč procesorskih jeder GPU za pospešitev zahtevnih opravil, kot so prekodiranje videa, simulacija fizike, sledenje žarkom in še več, kar zagotavlja neverjetne izboljšave zmogljivosti v primerjavi s tradicionalnimi CPE.
• Certifikat DisplayPort 1.2, pripravljen za DisplayPort 1.3/1.4: Poganjajte najnovejše plošče DisplayPort s podporo za ločljivosti do 4096x2160.
• HDMI ³: Podpora za HDMI vključuje ločljivost 4K pri 60 Hz, pospešeno Blu-ray 3D podporo GPU, x.v. Color, HDMI Deep Color in 7.1 digitalni prostorski zvok.
• Dvojna povezava DVI: Poganjajte ploske zaslone do ločljivosti 2560x1600 prek priključka DVI.
• PCl Express 3.0: Ta kartica je zasnovana za novo vodilo PCl Express 3.0, ki ponuja najvišje hitrosti prenosa podatkov za igre in 3D-aplikacije, ki najbolj potrebujejo pasovno širino. Ohranja tudi združljivost z obstoječimi matičnimi ploščami PCl Express za najširšo podporo.

¹ NVIDIA GameStream zahteva napravo, ki podpira NVIDIA GameStream
² NVIDIA G-SYNC zahteva monitor, ki podpira NVIDIA G-SYNC
³ Predvajanje Blu-ray 3D zahteva nakup združljive programske opreme za predvajanje od CyberLink, ArcSoft, Corel ali Sonic. Nadgradite svoj GPU na popolno 3D zmogljivost s programsko opremo NVIDIA 3DTV Play, ki omogoča 3D igranje, gledanje slik in pretakanje 3D spletnega videa. Za več podrobnosti glejte www.nvidia.com/3dtv.

VARNOSTNA NAVODILA

Da bi zmanjšali nevarnost požara, električnega udara ali poškodb, vedno upoštevajte osnovne varnostne ukrepe.

Opomba: Pred namestitvijo gonilnikov mora biti nameščena vsa strojna oprema.

• Pred namestitvijo izključite napajanje računalnika tako, da odklopite glavni vir napajanja izmeničnega toka.
• Ne uporabljajte tega izdelka v bližini vode ali če so vaše roke ali telo mokri.
• Ne postavljajte tega izdelka na mehke površine, ki bi lahko zamašile prezračevalne reže in povzročile pregrevanje.
• Ne postavljajte tega izdelka v bližino grelnika ali radiatorja.
• Varno postavite ta izdelek na stabilno površino. Če pade, lahko pride do resne poškodbe tega izdelka.
• Ne dovolite, da karkoli leži na napajalnem kablu. Ne postavljajte tega izdelka na mesto, kjer bi oseba lahko stopila na napajalni kabel ali se ob njega spotaknila.
