NVIDIA GeForce GTX 1070 - Manual de la tarjeta gráfica

INTRODUCCIÓN

Gracias por elegir la tarjeta gráfica NVIDIA GeForce GTX 1070 Founders Edition.
La GeForce GTX 1070 es una tarjeta gráfica potente que le brinda el juego rápido, fluido y silencioso que busca en todos sus títulos favoritos. Con características como NVIDIA GPU Boost 3.0, NVIDIA TXAA y NVIDIA PhysX, esta tarjeta gráfica le brindará lo mejor que sus juegos tienen para ofrecer.
Además, con GeForce Experience de NVIDIA integrado directamente en sus controladores, puede aprovechar las decenas de miles de horas de pruebas de NVIDIA para optimizar la configuración de su juego con un solo clic.

Acerca de esta guía

Esta guía de instalación trata sobre la instalación y el funcionamiento de la tarjeta gráfica NVIDIA GeForce GTX 1070.

Nota: Es importante registrar su producto para recibir soporte en línea y telefónico. Consulte http://www.nvidia.com/register para obtener más información sobre el registro de su producto.

Requisitos mínimos del sistema

• Placa base
  Placa base compatible con PCl Express o PCl Express 3.0 con una ranura gráfica x16 de doble ancho.
• Fuente de alimentación del sistema
  Fuente de alimentación del sistema de 500 W o superior con un conector de alimentación suplementario PCl Express de 8 pines.
• Sistema operativo
  • Microsoft Windows 10, de 32 bits o 64 bits
  • Microsoft Windows 8.1, de 32 bits o 64 bits
  • Microsoft Windows 7, de 32 bits o 64 bits
  • Linux, de 32 bits o 64 bits
  • FreeBSD x86
• Memoria del sistema
  8 GB de memoria del sistema (se recomiendan 16 GB)
• Conexión a Internet para la instalación del controlador
• 350 MB de espacio disponible en el disco duro

DESEMBALAJE

Antes de desembalar su nueva tarjeta gráfica NVIDIA GeForce GTX 1070, es importante asegurarse de que cumple con todos los requisitos del sistema enumerados anteriormente para una instalación sin problemas.
Asegúrese de inspeccionar cada pieza del equipo enviada en la caja de embalaje. Si falta algo o está dañado, póngase en contacto con su distribuidor.

Equipo
El siguiente equipo y documentación se incluyen en la caja de la tarjeta gráfica NVIDIA GeForce GTX 1070.

INSTALACIÓN DEL HARDWARE

La instalación del hardware de la tarjeta gráfica NVIDIA GeForce GTX 1070 implica abrir su ordenador. Siga todas las instrucciones de seguridad que se proporcionan aquí para asegurarse de que no se produzcan daños a usted, a su ordenador o a la tarjeta gráfica.

Antes de empezar

La tarjeta gráfica NVIDIA GeForce GTX 1070 es una tarjeta gráfica PCl Express 3.0 x 16. Es posible que su ordenador ya tenga una tarjeta gráfica instalada en la ranura PCl Express. Si es así, tendrá que quitar esa tarjeta gráfica y reemplazarla con la tarjeta gráfica GeForce GTX 1070.
Si no tiene una tarjeta gráfica, esto significa que su placa base tiene gráficos integrados (hay un chip de gráficos instalado en su placa base o integrado en el conjunto de chips de la placa base). Si este es el caso, no es necesario realizar ninguna acción antes de instalar su nueva tarjeta gráfica.

Instalación del dispositivo

Debido a que hay tantos sistemas informáticos diferentes en el mercado, el procedimiento para instalar la tarjeta gráfica GeForce GTX 1070 puede variar de un sistema a otro. Utilice las siguientes instrucciones como guía y consulte la documentación de su sistema informático para obtener más información sobre su sistema individual.

Nota: Es importante que se desconecte toda la alimentación del ordenador antes de instalar la tarjeta gráfica.

Descargue la electricidad estática de su cuerpo tocando una superficie con conexión a tierra antes de tocar la tarjeta gráfica. Una superficie con conexión a tierra es el chasis del ordenador o alguna otra superficie que sepa que está conectada a tierra.

Utilice el siguiente procedimiento para instalar la tarjeta gráfica GeForce GTX 1070 en su sistema informático.

1. Apague su ordenador y el monitor y desconecte el cable de alimentación.
   Dependiendo de su sistema informático, es posible que deba desconectar el cable que va a la parte posterior de su sistema. Marque los cables para asegurarse de que los vuelve a conectar correctamente.
2. Abra su ordenador quitando la cubierta/panel lateral. Consulte la documentación de su ordenador del fabricante original para obtener ayuda.
3. Retire cualquier tarjeta gráfica existente (si la hay). Guarde el hardware (como tornillos y soportes) para usarlo al instalar la tarjeta gráfica NVIDIA.

ATENCIÓN: Si su sistema ha estado funcionando durante un período de tiempo antes de abrir los paneles, es muy importante que espere hasta que la tarjeta gráfica de su sistema se haya enfriado antes de sacar la tarjeta del sistema. Las tarjetas gráficas se calientan mucho cuando han estado funcionando durante un período de tiempo.

4. Retire dos cubiertas de ranura adyacentes si no tiene una tarjeta gráfica instalada.
   Retire dos cubiertas de ranura adyacentes que correspondan a la ranura PCl-Express en la que está instalando la tarjeta gráfica GeForce GTX.


Nota: La tarjeta NVIDIA GeForce GTX 1070 es de doble ancho y requerirá la extracción de dos cubiertas de ranura.

5. Conecte la tarjeta gráfica GeForce GTX 1070 a la ranura PCI Express x 16 principal de su placa base. Esta suele ser la ranura más cercana a la CPU, pero puede ser la segunda o tercera ranura. Busque la ranura etiquetada como x 16. Es probable que sea la única ranura PCl Express con una palanca de retención en el extremo de la ranura o la más cercana a la CPU
   Instale su primera tarjeta gráfica GeForce GTX 1070 en la ranura PCl Express x 16 principal.


Nota: Se recomienda instalar la tarjeta gráfica en la ranura PCl Express x16 principal. Si instala la tarjeta gráfica en la ranura secundaria, es posible que su sistema no reconozca la tarjeta gráfica y no se muestre nada en el monitor.
También tenga en cuenta que en algunos SBIOS de la placa base, la ubicación física de la ranura principal se puede configurar cuando hay más de una ranura PCl Express x 16.

Si está instalando tarjetas gráficas NVIDIA GeForce GTX 1070 adicionales para una configuración NVIDIA SLI de 2 vías, continúe con el paso 6. Si solo está instalando una tarjeta GeForce, continúe con el paso 8.

Nota: Todas las tarjetas gráficas en una configuración SLI deben ser idénticas. Por lo tanto, ambas tarjetas en una configuración SLI de 2 vías deben ser tarjetas gráficas GeForce GTX 1070.

6. Instale una segunda tarjeta gráfica GeForce GTX 1070 (SLI de 2 vías):
   Instale la segunda tarjeta GeForce en la ranura PCl Express x 16 más externa de la placa base.
   Retire las cubiertas de ranura asociadas para la segunda tarjeta gráfica GeForce GTX 1070 como se muestra en el paso 4.
7. Conecte las dos tarjetas GeForce GTX 1070 juntas utilizando el conector de puente SLI dual que venía con su placa base preparada para SLI.
   Configuración SLI de 2 vías: Instale su segunda tarjeta gráfica GeForce GTX 1070 en la ranura PCl Express x16 exterior (la ranura exterior es la que está más lejos de la CPU).
   Conecte las dos tarjetas juntas utilizando el conector de puente SLI dual que venía con su placa base preparada para SCI.


Nota: Para el rendimiento de juegos 4K y envolventes, utilice el puente de alto ancho de banda NVIDIA SLI disponible en http://www.geforce.com/hardware/technology/sli y seleccione NVIDIA SLI Bridge. Hay tres tamaños disponibles según la ranura que elija para colocar la segunda tarjeta.

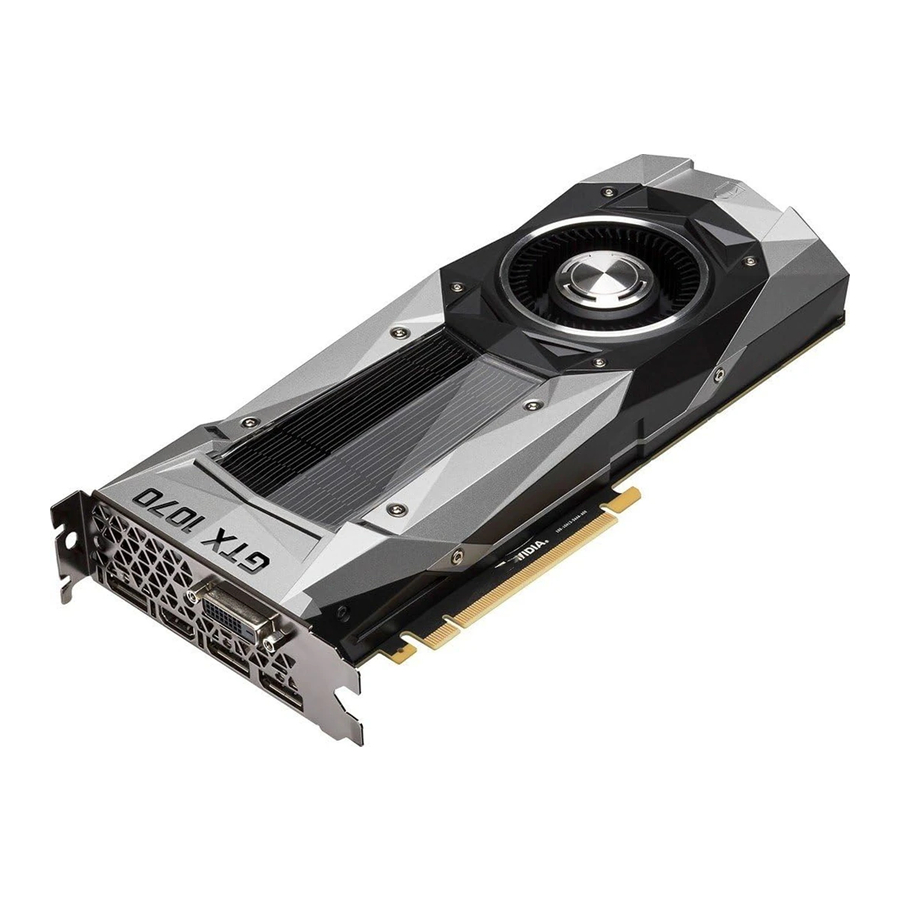

La GeForce GTX 1070 tiene un nuevo diseño industrial con un cuerpo facetado y una nueva placa posterior de perfil bajo. La placa posterior cuenta con una sección extraíble para permitir un mejor flujo de aire entre varias tarjetas gráficas en una configuración SLI adyacente.

8. Conecte el conector de alimentación de 8 pines de la fuente de alimentación al conector de alimentación en el borde superior de la tarjeta gráfica NVIDIA GeForce GTX 1070. Tenga en cuenta que el conector y el zócalo de la tarjeta gráfica tienen una forma única y se conectan solo de una manera.
   La tarjeta gráfica GeForce GTX 1070 requiere un conector de alimentación PCl Express de 8 pines de la fuente de alimentación del sistema.

9. Vuelva a instalar la cubierta en su ordenador y vuelva a conectar los cables que quitó anteriormente en la instalación.


INSTALACIÓN DE SOFTWARE

Una vez instalado el hardware, es hora de instalar el software NVIDIA GeForce Experience y el controlador de gráficos.

Instalación del software GeForce Experience

1. Descargue e instale el software GeForce Experience.
   • Vaya a http://www.geforce.com/geforce-experience/download y haga clic en Descargar ahora.
   • Acepte el acuerdo de licencia del software NVIDIA seleccionando Aceptar y continuar. El software GeForce Experience comenzará a instalarse.
   • Seleccione Cerrar para finalizar la instalación.
2. Optimice los juegos instalados.
   • Abra GeForce Experience y haga clic en Buscar juegos y haga clic en Aceptar para buscar los juegos instalados.
   • Haga clic en Optimizar todo para optimizar la configuración del juego.
3. Instale los controladores más recientes.
   • Abra NVIDIA GeForce Experience y seleccione la pestaña Controladores.
   • Seleccione Descargar controlador. El controlador de la GPU comenzará a descargarse.
   • Seleccione Instalación rápida cuando finalice la descarga. GeForce Experience comenzará a instalar el controlador de gráficos.

Nota: La instalación puede tardar varios minutos. La pantalla puede quedar en blanco durante unos segundos una o más veces durante la instalación. Esto es normal.

• Haga clic en CERRAR cuando se complete la instalación del controlador.

¡Enhorabuena!
¡Su tarjeta gráfica GeForce GTX 1070 ya está lista para usar!

Nota: Si tiene alguna pregunta sobre su producto NVIDIA, puede chatear en vivo con el servicio de atención al cliente de NVIDIA en www.nvidia.com/support o llamar al 1-800-797-6530.

CONFIGURACIÓN DE SLI

NVIDIA SLI es una tecnología revolucionaria desarrollada por NVIDIA que le permite conectar tarjetas gráficas NVIDIA GeForce idénticas para ofrecer un mayor rendimiento.
Puede activar SLI haciendo clic en el globo del sistema compatible con SLI en la bandeja del sistema o yendo al panel de control de NVIDIA.

Nota: Debe tener una placa base preparada para SLI y dos tarjetas gráficas GeForce GTX 1070 idénticas preparadas para SLI instaladas en su PC para poder activar SLI.

Acceder al panel de control de NVIDIA

Para acceder al panel de control de NVIDIA, puede hacer clic con el botón derecho en el escritorio de Windows y seleccionar Panel de control de NVIDIA en el menú. Otras formas de acceder al panel de control de NVIDIA dependen del sistema operativo.

Activar/desactivar SLI

1. Una vez que tenga abierto el panel de control de NVIDIA, haga clic en Configurar SLI, Surround, PhysX en el panel de tareas de la izquierda.
2. Active SLI asegurándose de que el botón Desactivar SLI no esté marcado.

CONFIGURACIÓN DE HDMI

La conexión de un HDTV a través de HDMI le permite enviar audio y video digital desde su tarjeta gráfica a un HDTV.

Activar audio a través de HDMI
Si se está conectando a su pantalla a través de HDMI, es posible que deba configurar la salida HDMI como su dispositivo de audio predeterminado.

1. Seleccione Inicio Panel de control Sonido.
2. En la pestaña Reproducción, seleccione su pantalla HDMI y seleccione
3. Establecer como predeterminado.

¡Enhorabuena! ¡Su tarjeta gráfica NVIDIA GeForce ya está lista para usar!
Para obtener instrucciones detalladas sobre el uso del panel de control de NVIDIA, consulte la Guía del usuario del panel de control que se encuentra en www.geforce.com/drivers (seleccione su controlador, luego haga clic en Documentación para descargar la Guía del usuario).

CARACTERÍSTICAS

• NVIDIA GeForce Experience: garantiza la mejor experiencia de juego, el día del lanzamiento de un juego, actualizando automáticamente los controladores listos para el juego. Además, permite a los usuarios optimizar la configuración del juego para su PC con un solo clic. GeForce Experience también incluye NVIDIA ShadowPlay que te permite capturar y compartir tus momentos de juego favoritos.
• Anti-Aliasing multi-frame muestreado (MFAA): MFAA ofrece un aumento del rendimiento del 30 % al tiempo que mantiene bordes suaves y de alta calidad al alternar los cálculos de muestra en cada fotograma y cada píxel.
• Superresolución dinámica (DSR): esta innovadora función puede ofrecer fidelidad 4K a pantallas de 1070p para obtener detalles y calidad de imagen excepcionales.
• Iluminación global de vóxeles (VXGI): como parte de la biblioteca NVIDIA GameWorks para desarrolladores, VXGI acelera los efectos de iluminación dinámica para una experiencia cinematográfica verdaderamente inmersiva.
• NVIDIA GameStream¹: compatibilidad de la GPU GeForce con la tecnología NVIDIA PhysX, lo que permite una clase totalmente nueva de interacción física de juegos para una experiencia más dinámica y realista con GeForce.
• NVIDIA Ansel: Ansel es una herramienta de captura de juegos potente y fácil de usar creada en cooperación con los principales desarrolladores de juegos. Ansel te permite congelar el tiempo. Puede componer sus tomas desde cualquier ángulo y ajustar la imagen con filtros de posprocesamiento. Puede capturar a resoluciones increíbles, tomar imágenes EXR para la captura de color de espectro completo y compartir sus capturas de pantalla en panoramas de 360° usando su teléfono inteligente, PC o auriculares VR
• Preparado para NVIDIA G-SYNC²: los monitores NVIDIA G-SYNC cuentan con la revolucionaria tecnología NVIDIA que elimina el screen tearing al tiempo que reduce el retraso de entrada. El resultado es la experiencia de monitor de juegos más fluida, rápida y con mayor capacidad de respuesta jamás vista.
• Compatibilidad con DirectX 12: compatibilidad con la última API de Microsoft DirectX para habilitar juegos de próxima generación.
• NVIDIA GPU Boost 3.0: maximiza dinámicamente las velocidades de reloj según la carga de trabajo y permite controles de clase entusiasta, como el objetivo de temperatura y los controles del ventilador, espacio adicional de sobrevoltaje y optimizaciones para soluciones de refrigeración líquida. Esto permite a los jugadores llevar el rendimiento a nuevos niveles.
• Sincronización vertical adaptativa de NVIDIA: habilita dinámicamente la sincronización vertical en función de sus velocidades de fotogramas actuales para la experiencia de juego más fluida.
• NVIDIA CUDA: libere la potencia de los núcleos de procesador de la GPU para acelerar tareas exigentes como la transcodificación de video, la simulación física, el trazado de rayos y más, brindando increíbles mejoras de rendimiento con respecto a las CPU tradicionales.
• DisplayPort 1.2 certificado, DisplayPort 1.3/1.4 listo: impulse los últimos paneles DisplayPort con soporte para resoluciones de hasta 4096x2160.
• HDMI ³: la compatibilidad con HDMI incluye resolución 4K a 60 Hz, compatibilidad con Blu-ray 3D acelerado por GPU, x.v. Color, HDMI Deep Color y sonido envolvente digital 7.1.
• DVI de doble enlace: impulse pantallas de panel plano de hasta una resolución de 2560x1600 a través de un conector DVI.
• PCl Express 3.0: esta tarjeta está diseñada para la nueva arquitectura de bus PCl Express 3.0, que ofrece las velocidades de transferencia de datos más altas para los juegos y las aplicaciones 3D con mayor demanda de ancho de banda. También mantiene la compatibilidad con versiones anteriores de las placas base PCl Express existentes para la compatibilidad más amplia.

¹ NVIDIA GameStream requiere un dispositivo preparado para NVIDIA GameStream
² NVIDIA G-SYNC requiere un monitor preparado para NVIDIA G-SYNC
³ La reproducción de Blu-ray 3D requiere la compra de un reproductor de software compatible de CyberLink, ArcSoft, Corel o Sonic. Actualice su GPU a la capacidad 3D completa con el software NVIDIA 3DTV Play, que permite juegos 3D, visualización de imágenes y transmisión de video web 3D. Consulte www.nvidia.com/3dtv para obtener más detalles.

INSTRUCCIONES DE SEGURIDAD

Para reducir el riesgo de incendio, descarga eléctrica o lesiones, siempre siga las precauciones básicas de seguridad.

Nota: Todo el hardware debe instalarse antes de la instalación de los controladores.

• Desconecte la alimentación de su computadora desconectando la fuente principal de CA antes de la instalación.
• No opere este producto cerca del agua o cuando sus manos o cuerpo estén mojados.
• No coloque este producto sobre superficies blandas que puedan bloquear las ranuras de ventilación y causar sobrecalentamiento.
• No coloque este producto cerca de un registro de calefacción o radiador.
• Coloque este producto de forma segura sobre una superficie estable. Podrían producirse graves daños a este producto si se cae.
• No permita que nada descanse sobre el cable de alimentación. No coloque este producto donde una persona pueda pisar o tropezar con el cable de alimentación.
