NVIDIA GeForce GTX 1070 - näytönohjaimen käyttöohje

JOHDANTO

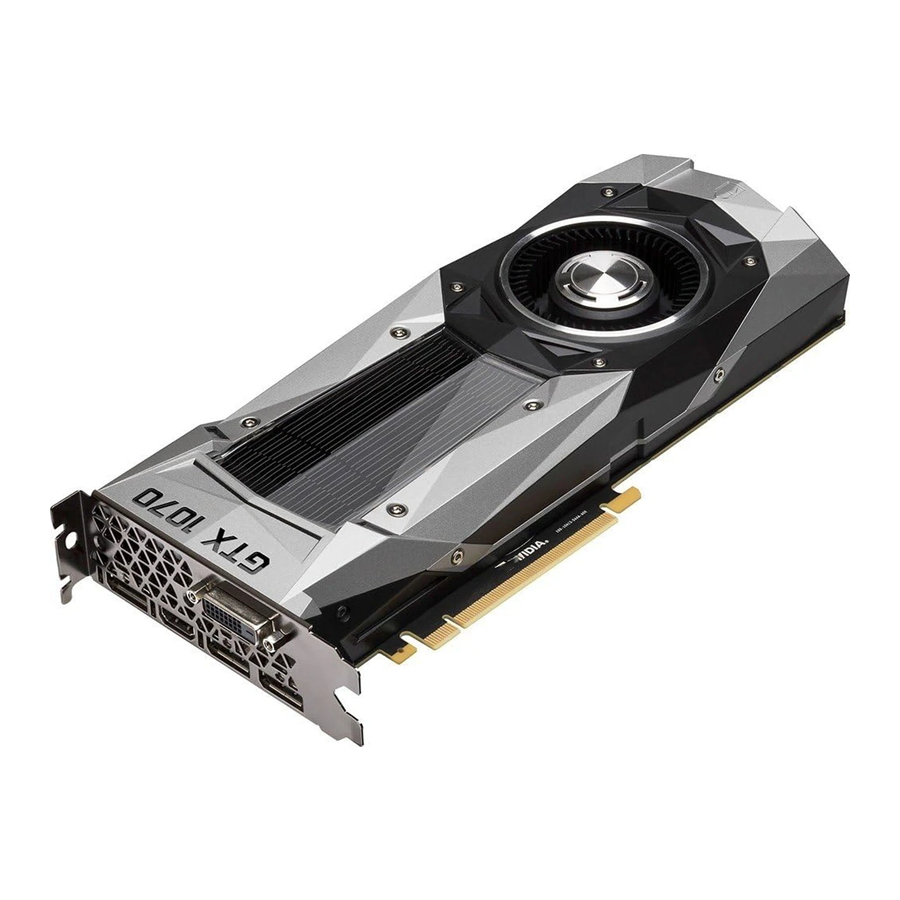

Kiitos, että valitsit NVIDIA GeForce GTX 1070 Founders Edition -näytönohjaimen.
GeForce GTX 1070 on tehokas näytönohjain, joka tarjoaa nopean, sujuvan ja hiljaisen pelikokemuksen kaikkiin suosikkipeleihisi. NVIDIA GPU Boost 3.0:n, NVIDIA TXAA:n ja NVIDIA PhysX:n kaltaisten ominaisuuksien ansiosta tämä näytönohjain tarjoaa peleillesi parhaan mahdollisen suorituskyvyn.
Lisäksi NVIDIA:n GeForce Experience on sisäänrakennettu suoraan sen ohjaimiin, joten voit hyödyntää NVIDIA:n kymmenien tuhansien tuntien testauskokemusta peliasetustesi optimoimiseksi yhdellä napsautuksella.

Tietoja tästä oppaasta

Tässä asennusoppaassa käsitellään NVIDIA GeForce GTX 1070 -näytönohjaimen asennusta ja käyttöä.

Huomautus: On tärkeää rekisteröidä tuote, jotta voit saada online- ja puhelintukea. Katso lisätietoja tuotteen rekisteröinnistä osoitteesta http://www.nvidia.com/register.

Järjestelmän vähimmäisvaatimukset

• Emolevy
  PCl Express- tai PCl Express 3.0 -yhteensopiva emolevy, jossa on yksi kaksilevyinen x16-näytönohjainpaikka.
• Virtalähde
  Vähintään 500 W:n tai suurempi virtalähde, jossa on yksi 8-nastainen PCl Express -lisävirtaliitin.
• Käyttöjärjestelmä
  • Microsoft Windows 10, 32-bittinen tai 64-bittinen
  • Microsoft Windows 8.1, 32-bittinen tai 64-bittinen
  • Microsoft Windows 7, 32-bittinen tai 64-bittinen
  • Linux, 32-bittinen tai 64-bittinen
  • FreeBSD x86
• Järjestelmämuisti
  8 Gt:n järjestelmämuisti (16 Gt suositus)
• Internet-yhteys ohjaimen asennusta varten
• 350 Mt vapaata kiintolevytilaa

PURKAMINEN

Ennen uuden NVIDIA GeForce GTX 1070 -näytönohjaimen purkamista on tärkeää varmistaa, että täytät kaikki yllä luetellut järjestelmävaatimukset sujuvan asennuksen varmistamiseksi.
Muista tarkastaa kaikki pakkauslaatikossa toimitetut laitteet. Jos jotain puuttuu tai on vahingoittunut, ota yhteyttä jälleenmyyjään.

Laitteet
Seuraavat laitteet ja dokumentaatio sisältyvät NVIDIA GeForce GTX 1070 -näytönohjaimen laatikkoon.

LAITTEISTOASENNUS

NVIDIA GeForce GTX 1070 -näytönohjaimen laitteiston asennus edellyttää tietokoneen avaamista. Noudata kaikkia tässä annettuja turvallisuusohjeita varmistaaksesi, ettei sinulle, tietokoneellesi tai näytönohjaimelle aiheudu vahinkoa.

Ennen aloittamista

NVIDIA GeForce GTX 1070 -näytönohjain on PCl Express 3.0 x16 -näytönohjain. Tietokoneessasi saattaa jo olla näytönohjain asennettuna PCl Express -paikkaan. Jos näin on, sinun on poistettava kyseinen näytönohjain ja korvattava se GeForce GTX 1070 -näytönohjaimella.
Jos sinulla ei ole näytönohjainta, tämä tarkoittaa, että emolevyssäsi on integroitu näytönohjain (emolevyssäsi on näytönohjainpiiri tai se on integroitu emolevyn piirisarjaan). Jos näin on, uuden näytönohjaimen asentamista varten ei tarvitse tehdä mitään toimenpiteitä.

Laitteen asentaminen

Koska markkinoilla on niin monia erilaisia tietokonejärjestelmiä, GeForce GTX 1070 -näytönohjaimen asennusmenetelmä voi vaihdella järjestelmästä toiseen. Käytä seuraavia ohjeita suuntaviivoina ja tutustu tietokonejärjestelmäsi dokumentaatioon saadaksesi lisätietoja yksittäisestä järjestelmästäsi.

Huomautus: On tärkeää, että tietokoneen virta katkaistaan kokonaan ennen näytönohjaimen asentamista.

Pura kehon staattinen sähkö koskettamalla maadoitettua pintaa ennen näytönohjaimen koskettamista. Maadoitettu pinta on tietokoneen kotelo tai jokin muu pinta, jonka tiedät olevan maadoitettu.

Asenna GeForce GTX 1070 -näytönohjain tietokonejärjestelmääsi seuraavalla tavalla.

1. Sammuta tietokone ja näyttö ja irrota virtajohto.
   Tietokonejärjestelmästäsi riippuen sinun on ehkä irrotettava kaapeli, joka menee järjestelmäsi takaosaan. Merkitse kaapelit, jotta voit varmistaa, että kytket ne takaisin oikein.
2. Avaa tietokoneesi poistamalla kansi/sivupaneeli. Katso ohjeita tietokoneen valmistajan toimittamasta dokumentaatiosta.
3. Poista mahdolliset olemassa olevat näytönohjaimet (jos sellainen on). Säästä laitteisto (kuten ruuvit ja kannattimet) NVIDIA:n näytönohjaimen asennusta varten.

HUOMIO: Jos järjestelmäsi on ollut käynnissä jonkin aikaa ennen paneelien avaamista, on erittäin tärkeää, että odotat, kunnes järjestelmäsi näytönohjain on jäähtynyt, ennen kuin otat kortin pois järjestelmästä. Näytönohjaimet kuumenevat erittäin kuumiksi, kun ne ovat olleet toiminnassa jonkin aikaa.

4. Poista kaksi vierekkäistä paikan suojalevyä, jos sinulla ei ole näytönohjainta asennettuna.
   Poista kaksi vierekkäistä paikan suojalevyä, jotka vastaavat PCl-Express-paikkaa, johon asennat GeForce GTX -näytönohjaimen.


Huomautus: NVIDIA GeForce GTX 1070 -kortti on kaksinkertaisen levyinen ja vaatii kahden paikan suojalevyn poistamisen.

5. Liitä GeForce GTX 1070 -näytönohjain emolevysi ensisijaiseen PCI Express x16 -paikkaan. Tämä on usein suorittimen lähin paikka, mutta se voi olla toinen tai kolmas paikka. Etsi x16-merkitty paikka. Se on todennäköisesti ainoa PCl Express -paikka, jossa on pidätinvipu paikan päässä, tai suorittimen lähin paikka.
   Asenna ensimmäinen GeForce GTX 1070 -näytönohjain ensisijaiseen PCl Express x16 -paikkaan.


Huomautus: On suositeltavaa asentaa näytönohjain ensisijaiseen PCl Express x16 -paikkaan. Jos asennat näytönohjaimen toissijaiseen paikkaan, järjestelmäsi ei välttämättä tunnista näytönohjainta, eikä näytössä näy mitään.
Huomaa myös, että joissakin emolevyn SBIOS:issa ensisijaisen paikan fyysinen sijainti voidaan määrittää, kun on useampi kuin yksi PCl Express x16 -paikka.

Jos asennat ylimääräisiä NVIDIA GeForce GTX 1070 -näytönohjaimia 2-suuntaista NVIDIA SLI -kokoonpanoa varten, jatka vaiheeseen 6. Jos asennat vain yhden GeForce-kortin, siirry vaiheeseen 8.

Huomautus: Kaikkien SLI-kokoonpanon näytönohjaimien on oltava identtisiä. Siksi molempien korttien 2-suuntaisessa SLI-kokoonpanossa on oltava GeForce GTX 1070 -näytönohjaimia.

6. Asenna toinen GeForce GTX 1070 -näytönohjain (2-suuntainen SLI):
   Asenna toinen GeForce-kortti emolevyn uloimpaan PCl Express x16 -paikkaan.
   Poista toisen GeForce GTX 1070 -näytönohjaimen vastaavat paikan suojalevyt vaiheessa 4 esitetyllä tavalla.
7. Yhdistä kaksi GeForce GTX 1070 -korttia toisiinsa käyttämällä SLI-valmiin emolevyn mukana toimitettua kaksois-SLI-siltaliitintä.
   2-suuntainen SLI-kokoonpano: Asenna toinen GeForce GTX 1070 -näytönohjain uloimpaan PCl Express x16 -paikkaan (uloin paikka on kauimpana suorittimesta).
   Yhdistä kaksi korttia toisiinsa käyttämällä SCI-valmiin emolevyn mukana toimitettua kaksois-SLI-siltaliitintä.


Huomautus: Käytä 4K- ja surround-pelisuorituskykyyn NVIDIA SLI High Bandwidth Bridge -siltaa, joka on saatavana osoitteesta http://www.geforce.com/hardware/technology/sli ja valitse NVIDIA SLI Bridge. Saatavana on kolme kokoa riippuen siitä, mihin paikkaan päätät asettaa toisen kortin.

GeForce GTX 1070:ssä on uusi teollinen muotoilu, jossa on viisteinen runko ja uusi matalaprofiilinen takalevy. Takalevyssä on irrotettava osa, joka mahdollistaa paremman ilmavirran useiden näytönohjaimien välillä vierekkäisessä SLI-kokoonpanossa.

8. Liitä virtalähteen 8-nastainen virtaliitin NVIDIA GeForce GTX 1070 -näytönohjaimen yläreunassa olevaan virtaliittimeen. Huomaa, että liittimellä ja näytönohjaimen pistorasialla on ainutlaatuinen muoto, ja ne yhdistyvät vain yhdellä tavalla.
   GeForce GTX 1070 -näytönohjain vaatii yhden 8-nastaisen PCl Express -virtapistokkeen järjestelmän virtalähteestä.

9. Asenna kansi takaisin tietokoneeseesi ja liitä uudelleen kaikki kaapelit, jotka irrotit aiemmin asennuksen aikana.


OHJELMISTON ASENNUS

Kun laitteisto on asennettu, on aika asentaa NVIDIA GeForce Experience -ohjelmisto ja näytönohjain.

GeForce Experience -ohjelmiston asennus

1. Lataa ja asenna GeForce Experience -ohjelmisto.
   • Siirry osoitteeseen http://www.geforce.com/geforce-experience/download ja napsauta Download Now (Lataa nyt).
   • Hyväksy NVIDIA-ohjelmiston käyttöoikeussopimus valitsemalla Agree and Continue (Hyväksy ja jatka). GeForce Experience -ohjelmiston asennus alkaa.
   • Valitse Close (Sulje) asennuksen viimeistelemiseksi.
2. Optimoi asennetut pelisi.
   • Avaa GeForce Experience, valitse Scan for Games (Etsi pelejä) ja napsauta OK asennettujen pelien etsimiseksi.
   • Napsauta Optimize All (Optimoi kaikki) peliasetusten optimoimiseksi.
3. Asenna uusimmat ohjaimet.
   • Avaa NVIDIA GeForce Experience ja valitse Drivers (Ohjaimet) -välilehti.
   • Valitse Download Driver (Lataa ohjain). GPU-ohjaimen lataus alkaa.
   • Valitse Express Installation (Pika-asennus), kun lataus on valmis. GeForce Experience aloittaa näytönohjaimen asennuksen.

Huomautus: Asennus voi kestää useita minuutteja. Näyttö voi mennä tyhjäksi muutaman sekunnin ajaksi yhden tai useamman kerran asennuksen aikana. Tämä on normaalia.

• Valitse SULJE, kun ohjaimen asennus on valmis.

Onneksi olkoon!
GeForce GTX 1070 -näytönohjaimesi on nyt valmis käytettäväksi!

Huomautus: Jos sinulla on kysyttävää NVIDIA-tuotteestasi, voit keskustella suorana NVIDIA-asiakaspalvelun kanssa osoitteessa www.nvidia.com/support tai soittamalla numeroon 1-800-797-6530.

SLI:N MÄÄRITTÄMINEN

NVIDIA SLI on NVIDIAn kehittämä vallankumouksellinen tekniikka, jonka avulla voit yhdistää identtisiä NVIDIA GeForce -näytönohjaimia suorituskyvyn parantamiseksi.
Voit ottaa SLI:n käyttöön joko napsauttamalla SLI-järjestelmän ilmapalloa ilmaisinalueella tai siirtymällä NVIDIA-ohjauspaneeliin.

Huomautus: Sinulla on oltava SLI-valmis emolevy ja kaksi identtistä SLI-valmiutta GeForce GTX 1070 -näytönohjainta asennettuna tietokoneeseesi, jotta voit ottaa SLI:n käyttöön.

NVIDIA-ohjauspaneelin käyttäminen

Voit käyttää NVIDIA-ohjauspaneelia napsauttamalla hiiren kakkospainikkeella Windowsin työpöytää ja valitsemalla valikosta NVIDIA Control Panel (NVIDIA-ohjauspaneeli). Muut tavat käyttää NVIDIA-ohjauspaneelia riippuvat käyttöjärjestelmästä.

SLI:N OTTAMINEN KÄYTTÖÖN/POISTAMINEN KÄYTÖSTÄ

1. Kun NVIDIA-ohjauspaneeli on auki, napsauta vasemmanpuoleisessa tehtäväruudussa kohtaa Configure SLI, Surround, PhysX (Määritä SLI, Surround, PhysX).
2. Ota SLI käyttöön varmistamalla, että Disable SLI (Poista SLI käytöstä) -painike ei ole valittuna.

HDMI:N MÄÄRITTÄMINEN

HDTV:n liittäminen HDMI:n kautta mahdollistaa sekä digitaalisen äänen että videon lähettämisen näytönohjaimesta HDTV:hen.

Äänen ottaminen käyttöön HDMI:n kautta
Jos muodostat yhteyden näyttöön HDMI:n kautta, sinun on ehkä määritettävä HDMI-lähtö oletusäänilaitteeksi.

1. Valitse Käynnistä Ohjauspaneeli Ääni.
2. Valitse Toisto (Playback) -välilehdeltä HDMI-näyttösi ja valitse
3. Aseta oletukseksi (Set Default).

Onneksi olkoon! NVIDIA GeForce -näytönohjaimesi on nyt valmis käytettäväksi!
Katso tarkemmat ohjeet NVIDIA-ohjauspaneelin käyttämiseen Control Panel User's Guide (Ohjauspaneelin käyttöopas) -oppaasta, joka löytyy osoitteesta www.geforce.com/drivers (valitse ohjain ja napsauta sitten Documentation (Dokumentaatio) ladataksesi käyttöoppaan).

OMINAISUUDET

• NVIDIA GeForce Experience: Varmistaa parhaan pelikokemuksen pelin julkaisupäivänä päivittämällä peliin valmiit ohjaimet automaattisesti. Lisäksi sen avulla käyttäjät voivat optimoida pelin asetukset tietokoneeseensa yhdellä napsautuksella. GeForce Experience sisältää myös NVIDIA ShadowPlayn, jonka avulla voit tallentaa ja jakaa suosikkipeliesi hetkiä.
• Multi-Frame sampled Anti-Aliasing (MFAA): MFAA tarjoaa 30 %:n suorituskyvyn parannuksen säilyttäen samalla tasaiset ja laadukkaat reunat vaihtelemalla näytteiden laskentaa kussakin kehyksessä ja pikselissä.
• Dynamic Super Resolution (DSR):Tämä innovatiivinen ominaisuus voi tuottaa 4K-tarkkuuden 1070p-näytöille poikkeuksellisen yksityiskohtaisesti ja laadukkaalla kuvalla.
• Voxel Global Illumination (VXGI): Osa NVIDIA GameWorks -kirjastoa kehittäjille, VXGI nopeuttaa dynaamisia valaistustehosteita todella mukaansatempaavan ja elokuvamaisen kokemuksen saavuttamiseksi.
• NVIDIA GameStream¹: GeForce GPU -tuki NVIDIA PhysX -tekniikalle mahdollistaa täysin uudenlaisen fyysisen pelivuorovaikutuksen dynaamisemman ja realistisemman GeForce-kokemuksen saavuttamiseksi.
• NVIDIA Ansel: Ansel on tehokas ja helppokäyttöinen pelin tallennustyökalu, joka on kehitetty yhteistyössä johtavien pelinkehittäjien kanssa. Anselin avulla voit pysäyttää ajan. Voit sommitella otoksiasi mistä tahansa kulmasta ja säätää kuvaa jälkikäsittelysuodattimilla. Voit ottaa uskomattoman tarkkoja kuvia, napata EXR-kuvia täyden spektrin värien tallentamiseksi ja jakaa kuvakaappauksiasi 360 asteen panoraamoissa älypuhelimellasi, tietokoneellasi tai VR-laseillasi.
• NVIDIA G-SYNC-Ready²: NVIDIA G-SYNC -näytöissä on vallankumouksellinen NVIDIA-tekniikka, joka eliminoi näytön repeytymisen ja vähentää samalla syöttöviivettä. Tuloksena on tasaisin, nopein ja reagoivin pelinäyttökokemus koskaan.
• DirectX 12 -tuki: Tuki uusimmalle Microsoft DirectX API:lle seuraavan sukupolven pelaamisen mahdollistamiseksi.
• NVIDIA GPU Boost 3.0: Maksimoi kellotaajuudet dynaamisesti kuormituksen perusteella ja mahdollistaa harrastajaluokan ohjaukset, kuten lämpötilatavoitteen ja tuulettimen ohjaukset, ylimääräisen ylijännitteen ja optimoinnit vesijäähdytysratkaisuille. Tämän avulla pelaajat voivat nostaa suorituskyvyn uudelle tasolle.
• NVIDIA Adaptive Vertical Sync: Ota pystysynkronointi dynaamisesti käyttöön nykyisten ruudunpäivitysnopeuksiesi perusteella tasaisimman pelikokemuksen saavuttamiseksi.
• NVIDIA CUDA: Avaa GPU:n prosessoriydinten teho nopeuttaaksesi vaativia tehtäviä, kuten videon transkoodausta, fysiikan simulointia, säteenseurantaa ja paljon muuta, mikä parantaa suorituskykyä huomattavasti perinteisiin suorittimiin verrattuna.
• DisplayPort 1.2 Certified, DisplayPort 1.3/1.4 Ready: Ohjaa uusimpia DisplayPort-paneeleita jopa 4096x2160-resoluutioilla.
• HDMI ³: HDMI-tuki sisältää 4K-resoluution 60 Hz:llä, GPU-kiihdytetyn Blu-ray 3D -tuen, x.v. Colorin, HDMI Deep Colorin ja 7.1-digitaalisen surround-äänen.
• Dual-link DVI: Ohjaa litteitä näyttöpaneeleita jopa 2560x1600-resoluutiolla DVI-liittimen kautta.
• PCl Express 3.0: Tämä kortti on suunniteltu uudelle PCl Express 3.0 -väyläarkkitehtuurille, joka tarjoaa suurimmat tiedonsiirtonopeudet kaikkein kaistanleveyttä vaativimmille peleille ja 3D-sovelluksille. Se säilyttää myös taaksepäin yhteensopivuuden olemassa olevien PCl Express -emolevyjen kanssa laajimman tuen saavuttamiseksi.

¹ NVIDIA GameStream edellyttää NVIDIA GameStream -valmiin laitteen
² NVIDIA G-SYNC edellyttää NVIDIA G-SYNC -valmiin näytön
³ Blu-ray 3D -toisto edellyttää yhteensopivan ohjelmisto-soittimen ostamista CyberLinkiltä, ArcSoftilta, Corelilta tai Sonicilta. Päivitä GPU:si täyteen 3D-ominaisuuteen NVIDIA 3DTV Play -ohjelmistolla, joka mahdollistaa 3D-pelaamisen, kuvien katselun ja 3D-verkkostriimauksen. Katso lisätietoja osoitteesta www.nvidia.com/3dtv.

TURVALLISUUSOHJEET

Tulipalon, sähköiskun tai loukkaantumisen välttämiseksi noudata aina perusvarotoimia.

Huomautus: Kaikki laitteisto on asennettava ennen ohjainten asentamista.

• Katkaise virta tietokoneesta irrottamalla virtajohto pistorasiasta ennen asennusta.
• Älä käytä tätä tuotetta veden lähellä tai kun kätesi tai kehosi ovat märät.
• Älä aseta tätä tuotetta pehmeille pinnoille, jotka voivat tukkia tuuletusaukot ja aiheuttaa ylikuumenemista.
• Älä aseta tätä tuotetta lämmityspatterin tai -elementin lähelle.
• Aseta tämä tuote tukevasti vakaalle alustalle. Tämän tuotteen putoaminen voi aiheuttaa vakavia vaurioita.
• Älä anna minkään levätä virtajohdon päällä. Älä aseta tätä tuotetta paikkaan, jossa henkilö voi astua tai kompastua virtajohtoon.
