NVIDIA GeForce GTX 1070 Ti - Näytönohjaimen käyttöohje

JOHDANTO

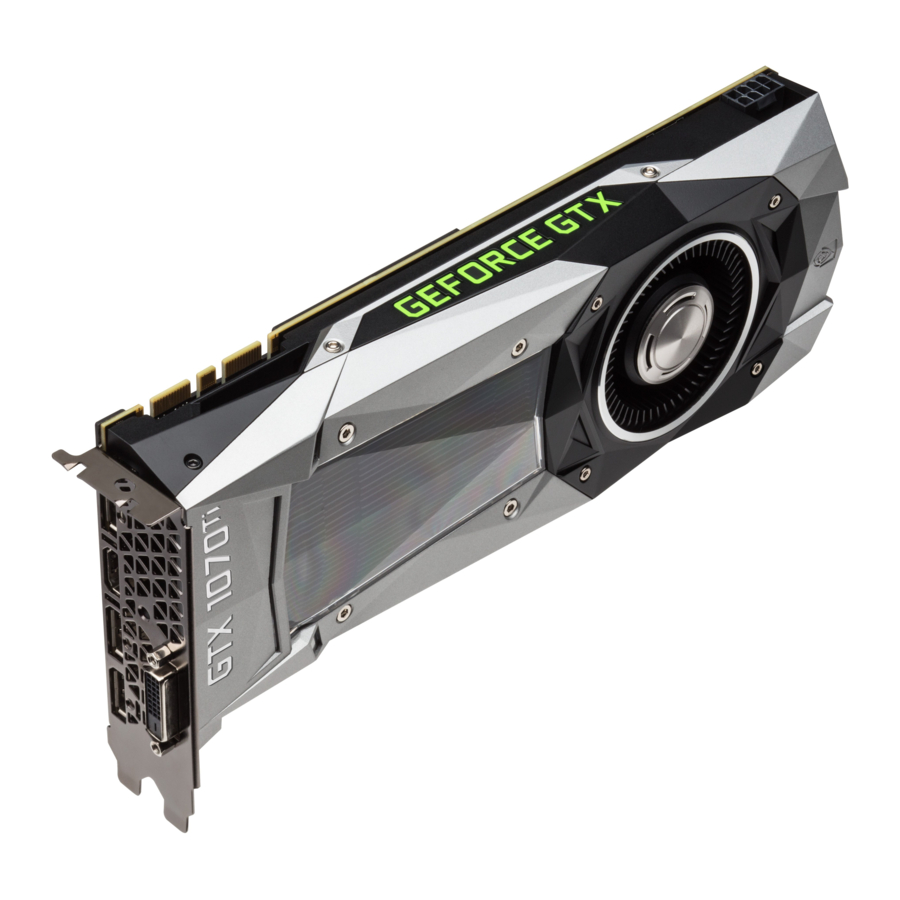

Kiitos, että valitsit NVIDIA GeForce GTX 1070 Ti Founders Edition -näytönohjaimen.
GeForce GTX 1070 Ti on tehokas näytönohjain, joka tarjoaa nopean, sulavan ja hiljaisen pelikokemuksen kaikkiin suosikkipeleihisi. Ominaisuuksilla, kuten NVIDIA GPU Boost 3.0, NVIDIA TXAA ja NVIDIA PhysX, tämä näytönohjain antaa sinulle parhaan mahdollisen pelikokemuksen.
Lisäksi NVIDIA:n GeForce Experience on sisäänrakennettu suoraan sen ohjaimiin, joten voit hyödyntää NVIDIA:n kymmenien tuhansien tuntien testausjaksoja peliasetustesi optimoimiseksi yhdellä napsautuksella.

Tietoja tästä oppaasta

Tässä asennusoppaassa käsitellään NVIDIA GeForce GTX 1070 Ti -näytönohjaimen asennusta ja käyttöä.

Järjestelmän vähimmäisvaatimukset

• Emolevy
  PCl Express- tai PCl Express 3.0 -yhteensopiva emolevy, jossa on yksi kaksilevyinen x16-grafiikkapaikka.
• Virtalähde
  Vähintään 500 W:n tai sitä suurempi virtalähde, jossa on yksi 8-nastainen PCl Express -lisävirtaliitin.
• Käyttöjärjestelmä
  • Microsoft Windows 10, 32-bittinen tai 64-bittinen
  • Microsoft Windows 8.1, 32-bittinen tai 64-bittinen
  • Microsoft Windows 7, 32-bittinen tai 64-bittinen
  • Linux, 32-bittinen tai 64-bittinen
  • FreeBSD x86
• Järjestelmämuisti
  8 Gt:n järjestelmämuisti (16 Gt suositus)
• Internet-yhteys ohjaimen asennusta varten
• 610 Mt vapaata kiintolevytilaa

PURKAMINEN

Ennen uuden NVIDIA GeForce GTX 1070 Ti -näytönohjaimen purkamista on tärkeää varmistaa, että täytät kaikki yllä luetellut järjestelmävaatimukset, jotta asennus sujuu ongelmitta.
Muista tarkistaa kaikki pakkauslaatikossa toimitetut laitteet. Jos jotain puuttuu tai on vaurioitunut, ota yhteyttä jälleenmyyjääsi.

Laitteet
Seuraavat laitteet ja dokumentaatio sisältyvät NVIDIA GeForce GTX 1070 Ti -näytönohjaimen pakkaukseen.

LAITTEISTON ASENNUS

NVIDIA GeForce GTX 1070 Ti -näytönohjaimen laitteiston asentaminen edellyttää tietokoneen avaamista. Noudata kaikkia tässä annettuja turvallisuusohjeita varmistaaksesi, ettei sinulle, tietokoneellesi tai grafiikkakortille aiheudu vahinkoa.

Ennen aloittamista

NVIDIA GeForce GTX 1070 Ti -näytönohjain on PCl Express 3.0 x16 -näytönohjain. Tietokoneessasi saattaa jo olla näytönohjain asennettuna PCl Express -paikkaan. Jos näin on, sinun on poistettava kyseinen näytönohjain ja korvattava se GeForce GTX 1070 Ti -näytönohjaimella.
Jos sinulla ei ole näytönohjainta, tämä tarkoittaa, että emolevyssäsi on integroitu näytönohjain (emolevyssäsi tai emolevyn piirisarjassa on näytönohjainsiru). Jos näin on, mitään toimenpiteitä ei tarvitse tehdä ennen uuden näytönohjaimen asentamista.

Laitteen asentaminen

Koska markkinoilla on niin monia erilaisia tietokonejärjestelmiä, GeForce GTX 1070 Ti -näytönohjaimen asennus voi vaihdella järjestelmästä toiseen. Käytä seuraavia ohjeita ohjeena ja tutustu tietokonejärjestelmäsi dokumentaatioon saadaksesi lisätietoja omasta järjestelmästäsi.

Huomautus: On tärkeää, että tietokoneen virta katkaistaan ennen näytönohjaimen asentamista.

Pura kehon staattinen sähkö koskettamalla maadoitettua pintaa ennen kuin kosketat näytönohjainta. Maadoitettu pinta on tietokoneen runko tai jokin muu pinta, jonka tiedät olevan maadoitettu.

Asenna GeForce GTX 1070 Ti -näytönohjain tietokonejärjestelmääsi seuraavasti.

1. Sammuta tietokone ja näyttö ja irrota virtajohto.
   Tietokonejärjestelmästäsi riippuen sinun on ehkä irrotettava kaapeli, joka menee järjestelmäsi takaosaan. Merkitse kaapelit, jotta voit varmistaa, että kytket ne takaisin oikein.
2. Avaa tietokoneesi irrottamalla kansi/sivupaneeli. Katso apua tietokoneesi alkuperäisen valmistajan dokumentaatiosta.
3. Poista mahdollinen aiempi näytönohjain (jos sellainen on). Säästä laitteisto (kuten ruuvit ja kiinnikkeet) käytettäväksi NVIDIA-näytönohjaimen asennuksessa.

HUOMIO: Jos järjestelmäsi on ollut käynnissä jonkin aikaa ennen paneelien avaamista, on erittäin tärkeää, että odotat, kunnes järjestelmässäsi oleva näytönohjain on jäähtynyt, ennen kuin otat kortin pois järjestelmästä. Näytönohjaimet kuumenevat erittäin paljon, kun ne ovat olleet käytössä jonkin aikaa.

4. Poista kaksi vierekkäistä korttipaikkaa, jos sinulla ei ole näytönohjainta asennettuna.
   Poista kaksi vierekkäistä korttipaikkaa, jotka vastaavat PCl-Express-paikkaa, johon asennat GeForce GTX -näytönohjaimen.


Huomautus: NVIDIA GeForce GTX 1070 -kortti on kaksilevyinen ja vaatii kahden korttipaikan poistamisen.

5. Liitä GeForce GTX 1070 Ti -näytönohjain emolevyn ensisijaiseen PCl Express x16 -paikkaan. Tämä on usein suorittimen lähin paikka, mutta se voi olla toinen tai kolmas paikka. Etsi paikka, jossa on merkintä x16. Se on todennäköisesti ainoa PCl Express -paikka, jossa on kiinnitysvipu paikan päässä, tai suorittimen lähin.
   Asenna ensimmäinen GeForce GTX 1070 Ti -näytönohjain ensisijaiseen PCl Express x16 -paikkaan.


Huomautus: On suositeltavaa asentaa näytönohjain ensisijaiseen PCl Express x16 -paikkaan. Jos asennat näytönohjaimen toissijaiseen paikkaan, järjestelmäsi ei ehkä tunnista näytönohjainta, eikä näytössä näy mitään.
Huomaa myös, että joissakin emolevyn SBIOS-versioissa ensisijaisen paikan fyysinen sijainti voidaan määrittää, kun PCl Express x16 -paikkoja on useampi kuin yksi.

Jos asennat lisäksi NVIDIA GeForce GTX 1070 Ti -näytönohjaimia 2-suuntaiseen NVIDIA SLI -kokoonpanoon, jatka vaiheeseen 6. Jos asennat vain yhden GeForce-kortin, siirry vaiheeseen 8.

Huomautus: Kaikkien SLI-kokoonpanon näytönohjaimien on oltava identtisiä. Siksi molempien korttien 2-suuntaisessa SLI-kokoonpanossa on oltava GeForce GTX 1070 Ti -näytönohjaimia.

6. Asenna toinen GeForce GTX 1070Ti -näytönohjain (2-suuntainen SLI):
   Asenna toinen GeForce-kortti emolevyn uloimpaan PCl Express x16 -paikkaan.
   Poista toisen GeForce GTX 1070 Ti -näytönohjaimen vastaavat korttipaikat vaiheessa 4 esitetyllä tavalla.
7. Liitä kaksi GeForce GTX 1070 Ti -korttia yhteen käyttämällä emolevyn mukana toimitettua kaksois-SLI-silta-liitintä.
   2-suuntainen SLI-kokoonpano: Asenna toinen GeForce GTX 1070 Ti -näytönohjain uloimpaan PCl Express x16 -paikkaan (ulompi paikka on kauimpana suorittimesta).
   Liitä kaksi korttia yhteen käyttämällä SCI-valmiin emolevyn mukana toimitettua kaksois-SLI-silta-liitintä.


Huomautus: 4K- ja surround-pelin suorituskyvyn parantamiseksi käytä NVIDIA SLI High Bandwidth Bridge -siltaa, joka on saatavilla osoitteesta http://www.geforce.com/hardware/technology/sli ja valitse NVIDIA SLI Bridge. Saatavana on kolme kokoa riippuen siitä, mihin paikkaan päätät asettaa toisen kortin.

GeForce GTX 1070 Ti:ssä on uusi teollinen muotoilu, jossa on viistetty runko ja uusi matalaprofiilinen takalevy. Takalevy sisältää irrotettavan osan, joka mahdollistaa paremman ilmavirran useiden näytönohjainten välillä vierekkäisessä SLI-kokoonpanossa.

8. Liitä virtalähteen 8-nastainen virtaliitin NVIDIA GeForce GTX 1070 Ti -näytönohjaimen yläreunassa olevaan virtaliittimeen. Huomaa, että liittimellä ja näytönohjaimen pistorasialla on ainutlaatuinen muoto ja ne voidaan liittää vain yhdellä tavalla.
   GeForce GTX 1070 Ti -näytönohjain vaatii yhden 8-nastaisen PCl Express -virtapistokkeen järjestelmän virtalähteestä.

9. Asenna kansi takaisin tietokoneeseesi ja liitä uudelleen kaikki kaapelit, jotka irrotit aiemmin asennuksen aikana.


OHJELMISTON ASENNUS

Kun laitteisto on asennettu, on aika asentaa NVIDIA GeForce Experience -ohjelmisto ja grafiikkaohjain.

GeForce Experience -ohjelmiston asennus

1. Lataa ja asenna GeForce Experience -ohjelmisto.
   • Siirry osoitteeseen http://www.geforce.com/geforce-experience/download ja napsauta Download Now (Lataa nyt).
   • Hyväksy NVIDIA-ohjelmiston käyttöoikeussopimus valitsemalla Agree and Continue (Hyväksy ja jatka). GeForce Experience -ohjelmiston asennus alkaa.
   • Viimeistele asennus valitsemalla Close (Sulje).
2. Optimoi asennetut pelit.
   • Avaa GeForce Experience, napsauta Scan for Games (Etsi pelejä) ja valitse 0K, niin asennetut pelit etsitään.
   • Optimoi peliasetukset napsauttamalla Optimize All (Optimoi kaikki).
3. Asenna uusimmat ohjaimet.
   • Avaa NVIDIA GeForce Experience -kirjautumissivu ja valitse Drivers (Ohjaimet) -välilehti.
   • Valitse Download Driver (Lataa ohjain). GPU-ohjaimen lataus alkaa.
   • Valitse latauksen valmistuttua Express Installation (Pika-asennus). GeForce Experience alkaa asentaa grafiikkaohjainta.

Huomautus: Asennus voi kestää useita minuutteja. Näyttö voi mennä tyhjäksi muutamaksi sekunniksi kerran tai useammin asennuksen aikana. Tämä on normaalia.

• Napsauta CLOSE (SULJE), kun ohjaimen asennus on valmis.

Onnittelut!
GeForce GTX 1070 Ti -näytönohjain on nyt käyttövalmis!

Huomautus: Jos sinulla on kysyttävää NVIDIA-tuotteestasi, voit keskustella suorana NVIDIA-asiakaspalvelun kanssa osoitteessa www.nvidia.com/support tai soittaa numeroon 1-800-797-6530 (Yhdysvallat) tai 0800 404 7747 (Iso-Britannia).

SLI:N MÄÄRITTÄMINEN

NVIDIA SLI on NVIDIAn kehittämä vallankumouksellinen tekniikka, jonka avulla voit yhdistää identtisiä NVIDIA GeForce -näytönohjaimia yhteen parantaaksesi suorituskykyä.
Voit ottaa SLI:n käyttöön joko napsauttamalla SLI-yhteensopivaa järjestelmäilmoitusta tai siirtymällä NVIDIA-ohjauspaneeliin.

Huomautus: Sinulla on oltava SLI-valmis emolevy ja kaksi identtistä SLI-valmista GeForce GTX 1070 Ti -näytönohjainta asennettuna tietokoneeseesi, jotta voit ottaa SLI:n käyttöön.

NVIDIA-ohjauspaneelin käyttäminen

Voit käyttää NVIDIA-ohjauspaneelia napsauttamalla hiiren kakkospainikkeella Windowsin työpöytää ja valitsemalla valikosta NVIDIA Control Panel (NVIDIA-ohjauspaneeli). Muut tavat käyttää NVIDIA-ohjauspaneelia riippuvat käyttöjärjestelmästä.

SLI:N OTTAMINEN KÄYTTÖÖN/POISTAMINEN KÄYTÖSTÄ

1. Kun NVIDIA-ohjauspaneeli on auki, napsauta vasemmassa tehtäväruudussa kohtaa Configure SLI, Surround, PhysX (Määritä SLI, Surround, PhysX).
2. Ota SLI käyttöön varmistamalla, että Disable SLI (Poista SLI käytöstä) -painike ei ole valittuna.

HDMI:N MÄÄRITTÄMINEN

HDTV:n liittäminen HDMI:n kautta mahdollistaa sekä digitaalisen äänen että videon lähettämisen näytönohjaimesta HDTV:hen.

Äänen ottaminen käyttöön HDMI:n kautta
Jos muodostat yhteyden näyttöön HDMI:n kautta, sinun on ehkä määritettävä HDMI-ulostulo oletusäänilaitteeksi.

1. Valitse Käynnistä Ohjauspaneeli Ääni.
2. Valitse Toisto-välilehdeltä HDMI-näyttösi ja valitse
3. Aseta oletukseksi.

Onnittelut! NVIDIA GeForce -näytönohjaimesi on nyt käyttövalmis!
Tarkat ohjeet NVIDIA-ohjauspaneelin käyttämiseen ovat Control Panel User's Guide (Ohjauspaneelin käyttöopas) -oppaassa, joka löytyy osoitteesta www.geforce.com/drivers (valitse ohjain ja napsauta sitten Documentation (Dokumentaatio) ladataksesi käyttöoppaan).

OMINAISUUDET

• NVIDIA GeForce Experience: Varmistaa parhaan pelikokemuksen pelin julkaisupäivänä päivittämällä automaattisesti peliin valmiit ohjaimet. Lisäksi se mahdollistaa käyttäjien peliasetusten optimoinnin tietokoneeseensa yhdellä napsautuksella. GeForce Experience sisältää myös NVIDIA ShadowPlayn, jonka avulla voit tallentaa ja jakaa suosikkipeliesi hetkiä.
• Multi-Frame sampled Anti-Aliasing (MFAA): MFAA tarjoaa 30 %:n suorituskyvyn parannuksen säilyttäen samalla tasaiset ja laadukkaat reunat vaihtelemalla näytelaskelmia jokaisessa kehyksessä ja pikselissä.
• Dynamic Super Resolution (DSR):Tämä innovatiivinen ominaisuus voi tuottaa 4K-tarkkuuden 1070p-näytöille tarjoten poikkeuksellisen yksityiskohtaisen ja laadukkaan kuvan.
• Voxel Global Illumination (VXGI): Osa NVIDIA GameWorks -kirjastoa kehittäjille, VXGI nopeuttaa dynaamisia valaistustehosteita todella mukaansatempaavan ja elokuvamaisen kokemuksen saavuttamiseksi.
• NVIDIA GameStream¹ : GeForce GPU -tuki NVIDIA PhysX -tekniikalle mahdollistaa täysin uudenlaisen fyysisen peli-interaktion dynaamisemman ja realistisemman kokemuksen saavuttamiseksi GeForce-kortilla.
• NVIDIA Ansel: Ansel on tehokas ja helppokäyttöinen pelien sieppaustyökalu, joka on rakennettu yhteistyössä johtavien pelinkehittäjien kanssa. Anselin avulla voit pysäyttää ajan. Voit sommitella otoksiasi mistä tahansa kulmasta ja säätää kuvaa jälkikäsittelysuodattimilla. Voit ottaa kuvia uskomattomalla tarkkuudella, napata EXR-kuvia täyden spektrin värien tallennusta varten ja jakaa kuvakaappauksiasi 360 asteen panoraamoina älypuhelimella, tietokoneella tai VR-kuulokkeilla
• NVIDIA G-SYNC-Ready ²: NVIDIA G-SYNC -näytöissä on vallankumouksellinen NVIDIA-tekniikka, joka poistaa näytön repeytymisen ja vähentää samalla syöttöviivettä. Tuloksena on kaikkien aikojen sujuvin, nopein ja herkin pelinäyttökokemus.
• Microsoft DirectX 12 -tuki: Tuki uusimmalle Microsoft DirectX API:lle seuraavan sukupolven pelaamisen mahdollistamiseksi.
• NVIDIA GPU Boost 3.0: Maksimoi dynaamisesti kellotaajuudet työmäärän perusteella ja mahdollistaa harrastajatason ohjaukset, kuten lämpötilatavoitteen ja tuulettimen ohjaukset, ylimääräisen ylijännitevaran ja optimoinnit vesijäähdytysratkaisuille. Tämän ansiosta pelaajat voivat nostaa suorituskyvyn uudelle tasolle.
• NVIDIA Adaptive Vertical Sync: Ota pystytahdistus dynaamisesti käyttöön nykyisten kuvataajuuksiesi perusteella sujuvimman pelikokemuksen saavuttamiseksi.
• NVIDIA CUDA: Hyödynnä GPU:n prosessoriydinten teho vaativien tehtävien, kuten videon transkoodauksen, fysiikan simuloinnin, säteenseurannan ja monien muiden nopeuttamiseksi, mikä tarjoaa uskomattomia suorituskyvyn parannuksia perinteisiin suorittimiin verrattuna.
• DisplayPort 1.2 -sertifioitu, DisplayPort 1.3/1.4 -valmis: Ohjaa uusimpia DisplayPort-paneeleja, jotka tukevat jopa 4096x2160-resoluutioita.
• HDMI³: HDMI-tuki sisältää 4K-resoluution 60 Hz:llä, GPU-kiihdytetyn Blu-ray 3D -tuen, x.v. Colorin, HDMI Deep Colorin ja 7.1 digitaalisen surround-äänen.
• Dual-link DVI: Ohjaa litteitä näyttöjä jopa 2560x1600-resoluutiolla DVI-liittimen kautta.
• PCl Express 3.0: Tämä kortti on suunniteltu uudelle PCl Express 3.0 -väyläarkkitehtuurille, joka tarjoaa suurimmat tiedonsiirtonopeudet kaikkein kaistanleveyttä vaativimmille peleille ja 3D-sovelluksille. Se säilyttää myös taaksepäin yhteensopivuuden olemassa olevien PCl Express -emolevyjen kanssa laajimman tuen saavuttamiseksi.

¹ NVIDIA GameStream edellyttää NVIDIA GameStream -valmiin laitteen
² NVIDIA G-SYNC edellyttää NVIDIA G-SYNC -valmiin näytön
³ Blu-ray 3D -toisto edellyttää yhteensopivan ohjelmisto-soittimen ostamista CyberLinkiltä, ArcSoftilta, Corelilta tai Sonicilta. Päivitä GPU:si täyteen 3D-ominaisuuteen NVIDIA 3DTV Play -ohjelmistolla, joka mahdollistaa 3D-pelaamisen, kuvien katselun ja 3D-verkkotoiston. Katso lisätietoja osoitteesta www.nvidia.com/3dtv.

TURVALLISUUSOHJEET

Tulipalon, sähköiskun tai vamman vaaran vähentämiseksi noudata aina perusvarotoimia.

Huomaa: Kaikki laitteisto on asennettava ennen ohjainten asentamista.

• Katkaise virta tietokoneesta irrottamalla verkkovirta ennen asennusta.
• Älä käytä tätä tuotetta veden lähellä tai kun kätesi tai kehosi ovat märät.
• Älä aseta tätä tuotetta pehmeille pinnoille, jotka voivat tukkia tuuletusaukot ja aiheuttaa ylikuumenemista.
• Älä aseta tätä tuotetta lämmityspatterin tai patterin lähelle.
• Aseta tämä tuote tukevasti vakaalle alustalle. Vakavia vaurioita tälle tuotteelle voi aiheutua, jos se putoaa.
• Älä anna minkään levätä virtajohdon päällä. Älä aseta tätä tuotetta paikkaan, jossa henkilö voi astua tai kompastua virtajohtoon.
