NVIDIA GeForce GTX 980 - näytönohjaimen käyttöohje

JOHDANTO

GTX 980 on tehokas näytönohjain, joka tarjoaa nopean, sulavan ja hiljaisen pelikokemuksen kaikkiin suosikkipeleihisi. Ominaisuuksien, kuten GPU Boost 2.0, NVIDIA TXAA ja NVIDIA PhysX, ansiosta tämä näytönohjain tarjoaa peleillesi parhaan mahdollisen kokemuksen.

Lisäksi NVIDIA:n GeForce Experiencen ollessa sisäänrakennettuna sen ohjaimiin, voit hyödyntää NVIDIA:n kymmenien tuhansien tuntien testausta peliasetustesi optimoimiseksi yhdellä napsautuksella.

Tietoja tästä oppaasta
Tämä asennusopas käsittelee NVIDIA GeForce GTX 980 -näytönohjaimen asennusta ja käyttöä.

Huomautus: On tärkeää rekisteröidä tuotteesi, jotta voit saada online- ja puhelintukea. Katso tuotteen rekisteröintiä koskevat lisätiedot vähittäismyyntipakkauksessa olevasta rekisteröintikortista.

Järjestelmävaatimukset

• Emolevy
  PCl Express@- tai PCl Express 3.0 -yhteensopiva emolevy, jossa on yksi kaksilevyinen x 16 -näytönohjainpaikka.
• Virtalähde
  Vähintään 500 W:n tai sitä suurempi virtalähde, jossa on kaksi 6-nastaista PCl Express -lisävirtaliitintä.
• Käyttöjärjestelmä
  • Microsoft Windows 8, 32-bittinen tai 64-bittinen
  • Microsoft Windows 7, 32-bittinen tai 64-bittinen
  • Linux@ 32-bittinen tai 64-bittinen
  • FreeBSD
• Järjestelmämuisti
  2 Gt järjestelmämuistia (4 Gt suositus)
• DVD-ROM-asema tai Internet-yhteys ohjaimen asennusta varten
• 300 Mt vapaata kiintolevytilaa

PAKKAUKSEN PURKAMINEN

Ennen uuden NVIDIA GeForce GTX 980 -näytönohjaimen purkamista on tärkeää varmistaa, että täytät kaikki järjestelmävaatimukset sujuvan asennuksen varmistamiseksi. Muista tarkistaa kaikki pakkauslaatikossa toimitetut laitteet. Jos jotain puuttuu tai on vaurioitunut, ota yhteyttä jälleenmyyjääsi.

Muista tarkistaa kaikki pakkauslaatikossa toimitetut laitteet. Jos jotain puuttuu tai on vaurioitunut, ota yhteyttä jälleenmyyjääsi.

Laitteet
Seuraavat laitteet ja dokumentaatio sisältyvät GeForce GTX 980 -näytönohjaimen laatikkoon.

NVIDIA:n ohjaimen asennuslevy sisältää:

• GeForce Experience -ohjelmisto
• Jos haluat muita käyttöjärjestelmiä ja pitää ohjaimesi ajan tasalla, käy osoitteessa www.nvidia.com/drivers ja lataa uusimmat ohjaimet

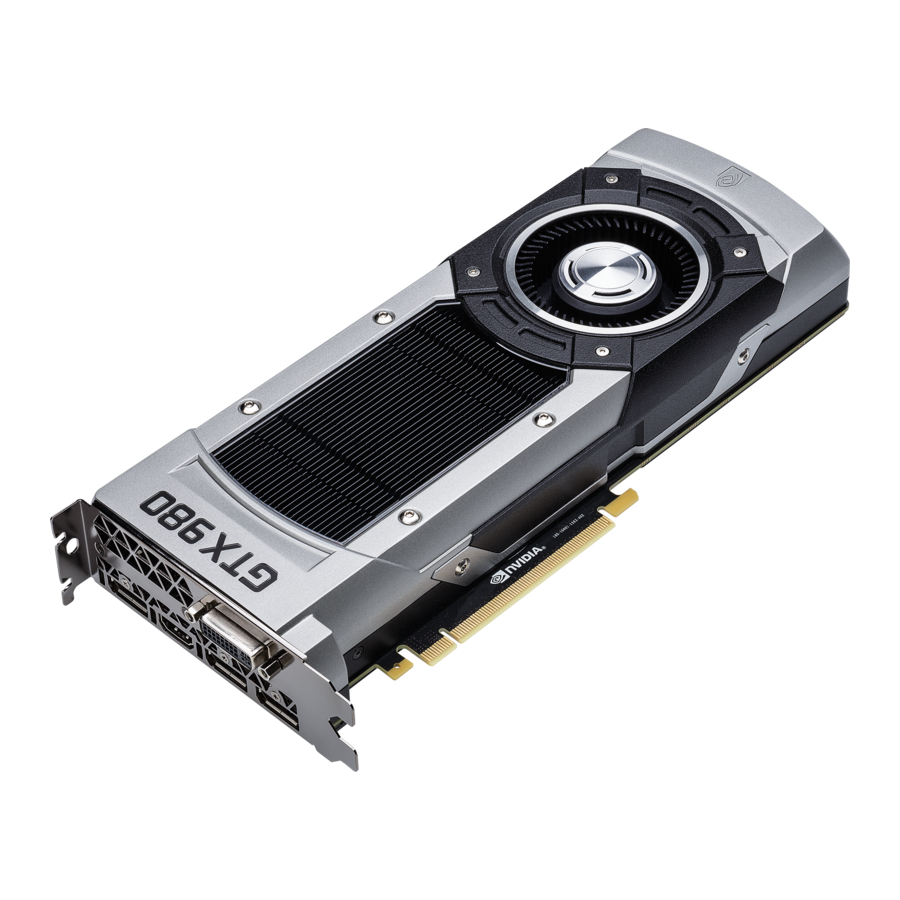

GeForce GTX 980 -näytönohjain

LAITTEISTON ASENNUS

NVIDIA GeForce GTX 980 -näytönohjaimen laitteiston asentaminen edellyttää tietokoneen avaamista. Noudata kaikkia tässä annettuja turvallisuusohjeita varmistaaksesi, ettei sinulle, tietokoneellesi tai grafiikkakortillesi aiheudu vahinkoa.

Ennen aloittamista

GeForce GTX 980 -näytönohjain on PCl Express 3.0 x 16 -näytönohjain. Tietokoneessasi saattaa jo olla näytönohjain asennettuna PCl Express -paikkaan. Jos näin on, sinun on poistettava kyseinen näytönohjain ja korvattava se GeForce GTX 980 -näytönohjaimella.

Jos sinulla ei ole näytönohjainta, tämä tarkoittaa, että emolevyssäsi on integroitu grafiikka (emolevylle on asennettu grafiikkapiiri tai se on integroitu emolevyn piirisarjaan). Jos näin on, uuden näytönohjaimen asentamista ennen ei tarvitse tehdä mitään.

GeForce-näytönohjaimen asentaminen

Koska markkinoilla on niin monia erilaisia tietokonejärjestelmiä, GeForce GTX 980 -näytönohjaimen asennusmenetelmä voi vaihdella järjestelmästä toiseen. Käytä seuraavia ohjeita ohjeena ja tutustu tietokonejärjestelmäsi dokumentaatioon saadaksesi lisätietoja yksittäisestä järjestelmästäsi.

Huomautus: On tärkeää, että tietokoneen virta katkaistaan ennen näytönohjaimen asentamista.

Poista kehon staattinen sähkö koskettamalla maadoitettua pintaa ennen näytönohjaimen koskettamista. Maadoitettu pinta on tietokoneen kotelo tai jokin muu pinta, jonka tiedät olevan maadoitettu.

HUOMIO: Jos järjestelmäsi on ollut käynnissä jonkin aikaa ennen paneelien avaamista, on erittäin tärkeää, että odotat, kunnes järjestelmässäsi oleva näytönohjain on jäähtynyt, ennen kuin otat kortin ulos järjestelmästä. Näytönohjaimet kuumenevat erittäin paljon, kun ne ovat olleet käytössä jonkin aikaa.

Asenna GeForce GTX 980 -näytönohjain tietokonejärjestelmääsi seuraavasti.

1. Sammuta tietokone ja näyttö ja irrota virtajohto. Tietokonejärjestelmästäsi riippuen sinun on ehkä irrotettava kaapeli järjestelmän takaosasta. Merkitse kaapelit, jotta voit varmistaa, että kytket ne takaisin oikein.
2. Avaa tietokoneesi irrottamalla kansi/sivupaneeli. Katso apua tietokoneen alkuperäisen valmistajan dokumentaatiosta.
3. Poista olemassa oleva näytönohjain (jos sellainen on). Säästä laitteisto (kuten ruuvit ja kiinnikkeet) käytettäväksi NVIDIA:n näytönohjaimen asennuksessa.
4. Poista kaksi vierekkäistä korttipaikansuojusta, jos sinulla ei ole näytönohjainta asennettuna.

Poista kaksi vierekkäistä korttipaikansuojusta, jotka vastaavat PCl-Express-paikkaa, johon asennat GeForce GTX 980 -näytönohjaimen.

Huomautus: GeForce GTX980 -kortti on kaksi kertaa leveä ja vaatii kahden korttipaikansuojuksen poistamisen.

5. Liitä GeForce GTX 980 -näytönohjain emolevysi ensisijaiseen PCl Express x 16 -paikkaan. Tämä on usein suorittimen lähin paikka, mutta se voi olla toinen tai kolmas paikka. Etsi x 16 -merkinnällä varustettu paikka. Se on todennäköisesti ainoa PCl Express -paikka, jossa on kiinnitysvipu paikan päässä, tai suorittimen lähin paikka.

Asenna GeForce GTX 980 -näytönohjain ensisijaiseen PCl Express x 16 -paikkaan (ensisijainen paikka on suorittimen lähin paikka).

HUOMIO: On suositeltavaa, että asennat näytönohjaimen ensisijaiseen PCl Express x 16 -paikkaan. Jos asennat näytönohjaimen toissijaiseen paikkaan, järjestelmäsi ei ehkä tunnista näytönohjainta, eikä näytöllä näy mitään.
Huomaa myös, että joissakin emolevyjen SBIOS-levyissä ensisijaisen paikan fyysinen sijainti voidaan määrittää, kun PCl Express x16 -paikkoja on useampi kuin yksi.

Jos asennat muita GeForce GTX 980 -näytönohjaimia SLI-kokoonpanoon, jatka vaiheeseen 6 (2-waySLI) tai vaiheisiin 6 ja 7 (3-waySLI). Jos asennat vain yhden GeForce-kortin, siirry vaiheeseen 8.

HUOMIO: Kaikkien SLI-kokoonpanon näytönohjaimien on oltava identtisiä. Siksi sinulla on oltava kaikki GeForce GTX 980 -näytönohjaimet

6. Asenna toinen GeForce GTX 980 -näytönohjain (2-way SLI):
   1. Asenna toinen GeForce-kortti emolevyn uloimpaan PCl Express x16 -paikkaan.
   2. Liitä kaksi GeForce GTX 980 -korttia yhteen emolevyn mukana toimitetulla kaksois-SLI-siltaohjaimella
7. Asenna kolmas GeForce GTX 980 -näytönohjain (3-way SLI:

1. Liitä kaksi GeForce GTX 980 -korttia yhteen emolevyn mukana toimitetulla kaksois-SLI-siltaohjaimella.


2. Liitä kolme GeForce GTX 980 -korttia yhteen emolevyn mukana toimitetulla kolmois-SLI-siltaohjaimella.


8. Liitä kaksi 6-nastaista PCl Express -lisävirtaliitintä GeForce GTX 980 -näytönohjaimen yläreunaan. Huomaa, että liittimillä ja pistorasioilla näytönohjaimessa on ainutlaatuinen muoto ja ne liitetään vain yhdellä tavalla.

9. Asenna kansi takaisin tietokoneeseesi ja liitä uudelleen kaikki kaapelit, jotka irrotit aiemmin asennuksen aikana.


OHJELMISTON ASENNUS

Kun laitteisto on asennettu, on aika asentaa NVIDIA GeForce ExperienceTM -ohjelmisto ja näytönohjain.

GeForce Experience -ohjelmiston asennus

1. Asenna GeForce Experience -ohjelmisto.

• Siirry osoitteeseen http://www.geforce.com/geforce-experience/download ja napsauta Lataa nyt (Download Now).
• Hyväksy NVIDIA:n ohjelmistolisenssisopimus valitsemalla Hyväksy ja jatka (Agree and Continue). GeForce Experience -ohjelmiston asennus alkaa.
• Viimeistele asennus valitsemalla Sulje (Close).

2. Optimoi asennetut pelisi.

• Avaa GeForce Experience ja napsauta Etsi pelejä (Scan for Games) ja napsauta 0K skannataksesi asennetut pelisi.
• Napsauta Optimoi kaikki (Optimize All) optimoidaksesi peliasetuksesi.

Asenna uusimmat ohjaimet

1. Avaa GeForce Experience ja valitse Ohjaimet-välilehti.
2. Valitse Lataa ohjain (Download Driver). GPU-ohjaimesi lataus alkaa.
3. Valitse Pikainen asennus (Express Installation), kun lataus on valmis. GeForce Experience aloittaa näytönohjaimen asentamisen.

Huomautus: Asennus voi kestää useita minuutteja. Näyttösi voi muuttua tyhjäksi muutamaksi sekunniksi kerran tai useammin asennuksen aikana. Tämä on normaalia.

4. Napsauta SULJE (CLOSE), kun ohjaimen asennus on valmis.

SLI:n ottaminen käyttöön/poistaminen käytöstä

Jos sinulla on asennettuna useampi kuin yksi GeForce GTX 980 -näytönohjain, voit ottaa SLI-toiminnon käyttöön/poistaa sen käytöstä seuraavasti:

1. Avaa NVIDIA:n ohjauspaneeli ja napsauta Määritä SLI, Surround, PhysX vasemmanpuoleisessa tehtäväruudussa.
2. Valitse seuraavista multi-GPU-kokoonpanoista.

• Maksimoi 3D-suorituskyky
  Valitse tämä tila, kun haluat, että näytönohjaimesi toimivat yhdessä lisätäkseen renderöintisuorituskykyäsi ja kuvanlaatuasi
• Aktivoi kaikki näytöt
  Kaikkien näyttöjen aktivointi poistaa SLI:n käytöstä ja aktivoi kaikki liitetyt näytöt (päät)
• PhysX-asetukset
  PhysX-asetukset vaihtaa, mikä GPU suorittaa PhysX:n, ja voi myös varata GPU:n vain PhysX:lle
• Poista SLI käytöstä
  Oletusvalinta.

3. Napsauta Käytä (Apply).

HDMI:N MÄÄRITTÄMINEN

HDTV:n liittäminen HDMI:n kautta mahdollistaa sekä digitaalisen äänen että videon lähettämisen näytönohjaimeltasi HDTV:lle.

Äänen ottaminen käyttöön HDMI:n kautta

Jos muodostat yhteyden näyttöön HDMI:n kautta, sinun on ehkä asetettava HDMI-lähtö oletusäänilaitteeksi.

1. Valitse Käynnistä → Ohjauspaneeli →Ääni (Sound)
2. Valitse Toisto (Playback) -välilehdeltä HDMI-näyttösi ja valitse Aseta oletukseksi (Set Default).

Onnittelut! GeForce-näytönohjaimesi on nyt käyttövalmis!
Yksityiskohtaiset ohjeet NVIDIA:n ohjauspaneelin käyttämiseen ovat Ohjauspaneelin käyttöoppaassa osoitteessa www.geforce.com/drivers (valitse ohjaimesi ja lataa käyttöopas napsauttamalla Ohjauspaneelin käyttöopas).

Turvallisuusohjeet

Tulipalon, sähköiskun tai loukkaantumisen riskin vähentämiseksi noudata aina perusvarotoimia.

Huomautus: Kaikki laitteistot on asennettava ennen ohjaimien asentamista.

• Irrota tietokoneesta virta irrottamalla AC-päävirtalähde ennen asennusta.
• Älä asenna tätä korttia 1/0 alaspäin.
• Älä käytä tätä tuotetta veden lähellä tai kun kätesi tai kehosi ovat märät.
• Älä aseta tätä tuotetta pehmeille pinnoille, jotka voivat tukkia tuuletusaukot ja aiheuttaa ylikuumenemista.
• Älä aseta tätä tuotetta lämmityspatterin tai -patterin lähelle.
• Aseta tämä tuote tukevasti vakaalle alustalle. Vakavia vahinkoja tälle tuotteelle voi aiheutua, jos se putoaa.
• Älä anna minkään levätä virtajohdon päällä. Älä aseta tätä tuotetta paikkaan, jossa henkilö voi astua tai kompastua virtajohdon päälle.
