NVIDIA GeForce GTX 980 - Ръководство за графична карта

ВЪВЕДЕНИЕ

GTX 980 е мощна графична карта, която ви дава бърза, плавна и тиха игра, която търсите във всичките си любими заглавия. С функции като GPU Boost 2.0, NVIDIA TXAA и NVIDIA PhysX, тази графична карта ще ви даде най-доброто, което вашите игри могат да предложат.

Освен това, с GeForce Experience на NVIDIA, вграден директно в нейните драйвери, можете да се възползвате от десетките хиляди часове тестове на NVIDIA, за да оптимизирате настройките на играта си с едно щракване.

Относно това ръководство
Това ръководство за инсталиране обсъжда инсталирането и работата на графичната карта NVIDIA GeForce GTX 980.

Забележка: Важно е да регистрирате продукта си, за да получавате онлайн и телефонна поддръжка. Консултирайте се с картата за регистрация, включена в търговската опаковка, за повече информация относно регистрирането на вашия продукт.

Системни спецификации

• Дънна платка
  Дънна платка, съвместима с PCl Express@ или PCl Express 3.0 с един двуширочинен x 16 графичен слот.
• Системно захранване
  Минимум 500 W или по-голямо системно захранване с два 6-пинови PCl Express допълнителни захранващи конектора.
• Операционна система
  • Microsoft Windows 8, 32-битова или 64-битова
  • Microsoft Windows 7, 32-битова или 64-битова
  • Linux@ 32-битова или 64 битова
  • FreeBSD
• Системна памет
  2 GB системна памет (препоръчва се 4 GB)
• DVD-ROM устройство или интернет връзка за инсталиране на драйвери
• 300 MB свободно пространство на твърдия диск

РАЗПАКОВАНЕ

Преди да разопаковате новата си графична карта NVIDIA GeForce GTX 980, е важно да се уверите, че отговаряте на всички системни изисквания за безпроблемна инсталация. Не забравяйте да проверите всяка част от оборудването, доставена в опаковъчната кутия. Ако нещо липсва или е повредено, свържете се с вашия дистрибутор.

Не забравяйте да проверите всяка част от оборудването, доставена в опаковъчната кутия. Ако нещо липсва или е повредено, свържете се с вашия дистрибутор

Оборудване
Следното оборудване и документация са включени в кутията на графичната карта GeForce GTX 980.

Инсталационният диск на NVIDIA Driver съдържа:

• Софтуер GeForce Experience
• За други операционни системи и за да поддържате актуални драйверите си, посетете www.nvidia.com/drivers и изтеглете най-новите драйвери

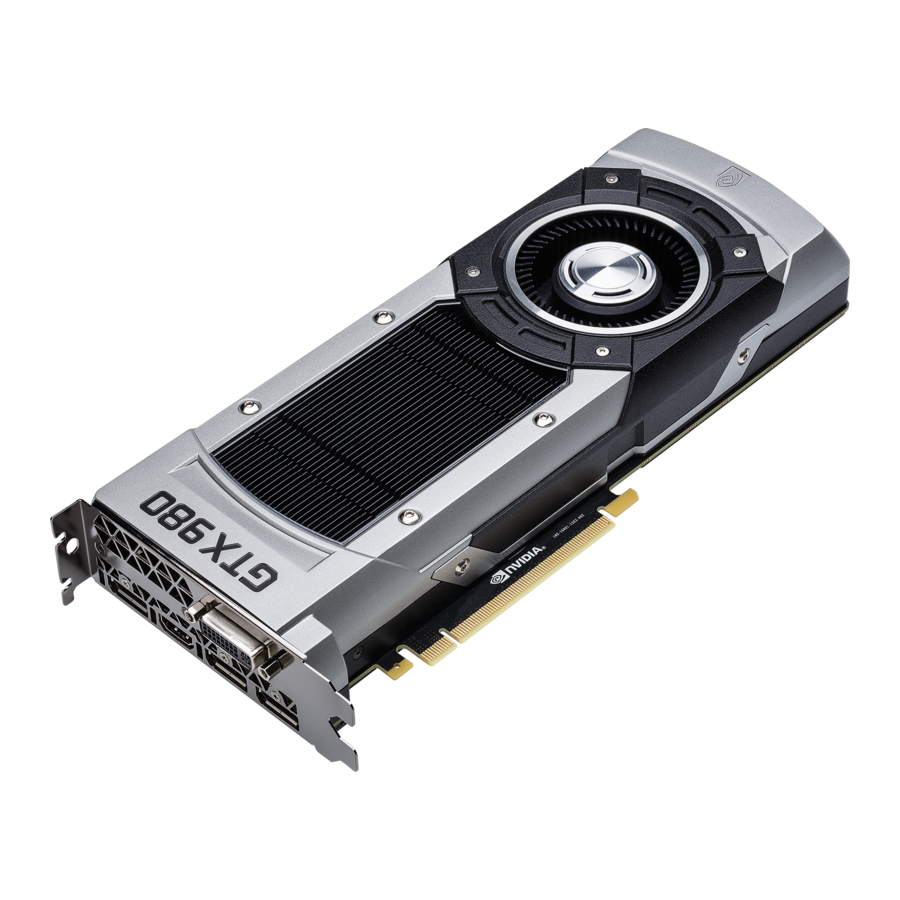

Графична карта GeForce GTX 980

ИНСТАЛИРАНЕ НА ХАРДУЕР

Инсталирането на хардуера на графичната карта NVIDIA GeForce GTX 980 включва отваряне на вашия компютър. Следвайте всички инструкции за безопасност, предоставени тук, за да гарантирате, че няма да има повреди за вас, вашия компютър или графичната карта.

Преди да започнете

Графичната карта GeForce GTX 980 е PCl Express 3.0 x 16 графична карта. Вашият компютър може вече да има инсталирана графична карта в PCl Express слота. Ако е така, ще трябва да премахнете тази графична карта и да я замените с графичната карта GeForce GTX 980.

Ако нямате графична карта, това означава, че вашата дънна платка има вградена графика (има графичен чип, инсталиран на вашата дънна платка или интегриран в чипсета на дънната платка). Ако случаят е такъв, няма нужда да се предприемат действия преди инсталирането на новата ви графична карта.

Инсталиране на графичната карта GeForce

Тъй като на пазара има толкова много различни компютърни системи, процедурата за инсталиране на графичната карта GeForce GTX 980 може да варира от система до система. Използвайте следните инструкции като ориентир и се консултирайте с документацията за вашата компютърна система за допълнителна информация за вашата индивидуална система.

Забележка: Важно е цялото захранване на компютъра да бъде изключено, преди да инсталирате графичната карта.

Разредете статичното електричество на тялото си, като докоснете заземена повърхност, преди да докоснете графичната карта. Заземена повърхност е шасито на компютъра или някаква друга повърхност, за която знаете, че е заземена.

ВНИМАНИЕ: Ако системата ви е работила известно време преди отварянето на панелите, е много важно да изчакате, докато графичната карта във вашата система се охлади, преди да извадите картата от системата. Графичните карти се нагряват много, когато работят за определен период от време.

Използвайте следната процедура, за да инсталирате графичната карта GeForce GTX 980 във вашата компютърна система.

1. Изключете компютъра и монитора и изключете захранващия кабел. В зависимост от вашата компютърна система, може да се наложи да изключите кабела, който отива към задната част на вашата система. Маркирайте кабелите, за да сте сигурни, че ще ги свържете отново правилно.
2. Отворете компютъра си, като премахнете капака/страничния панел. Обърнете се към документацията на компютъра си от оригиналния производител за помощ.
3. Премахнете всички съществуващи графични карти (ако има такава). Запазете хардуера (като винтове и скоби), който да използвате при инсталирането на графичната карта NVIDIA.
4. Премахнете два съседни капака на слота, ако нямате инсталирана графична карта.

Премахнете два съседни капака на слота, които съответстват на PCl-Express слота, в който инсталирате графичната карта GeForce GTX 980.

Забележка: Картата GeForce GTX980 е двойно широка и изисква премахване на два капака на слота.

5. Включете графичната карта GeForce GTX 980 в Primary PCl Express x 16 слот на вашата дънна платка. Това често е слотът, който е най-близо до процесора, но може да е вторият или третият слот. Потърсете слота, обозначен с x 16. Той вероятно ще бъде единственият PCl Express слот със задържащ лост в края на слота или този, който е най-близо до процесора.

Инсталирайте вашата графична карта GeForce GTX 980 в Primary PCl Express x 16 слот (Primary слотът е този, който е най-близо до процесора).

ВНИМАНИЕ: Препоръчва се да инсталирате графичната карта в primary PCl Express x 16 слот. Ако инсталирате графичната карта във secondary слота, вашата система може да не разпознае графичната карта и няма да има нищо, показано на монитора.
Също така имайте предвид, че на някои дънни платки SBIOS, физическото местоположение на primary слота може да бъде конфигурирано, когато има повече от един PCl Express x16 слотове.

Ако инсталирате допълнителни графични карти GeForce GTX 980 за SLI конфигурация, продължете със стъпка 6 (2-waySLI) или стъпка 6 и 7 (3-waySLI). Ако инсталирате само една GeForce карта, преминете към стъпка 8.

ВНИМАНИЕ: Всички графични карти в SLI конфигурация трябва да бъдат идентични. Следователно трябва да имате всички графични карти GeForce GTX 980

6. Инсталирайте втора графична карта GeForce GTX 980 (2-way SLI):
   1. Инсталирайте втората GeForce карта в най-външния PCl Express x16 слот на дънната платка.
   2. Свържете двете карти GeForce GTX 980 заедно, като използвате двойния SLI мост конектор, който е доставен с вашата SLI-ready дънна платка
7. Инсталирайте трета графична карта GeForce GTX 980 (3-way SLI:

1. Свържете двете карти GeForce GTX 980 заедно, като използвате двойния SLI мост конектор, който е доставен с вашата SLI-ready дънна платка.


2. Свържете трите карти GeForce GTX 980 заедно, като използвате тройния SLI мост конектор, който е доставен с вашата SLI-ready дънна платка.


8. Свържете два 6-пинови PCl Express допълнителни захранващи конектора към горния ръб на графичната карта GeForce GTX 980. Обърнете внимание, че конекторите и гнездата на графичната карта имат уникална форма и се свързват само по един начин.

9. Поставете отново капака на вашия компютър и свържете отново всички кабели, които сте премахнали по-рано при инсталирането.


ИНСТАЛИРАНЕ НА СОФТУЕР

С инсталирания хардуер, сега е време да инсталирате софтуера NVIDIA GeForce ExperienceTM и графичния драйвер.

Инсталиране на софтуер GeForce Experience

1. Инсталирайте софтуер GeForce Experience.

• Отидете на http://www.geforce.com/geforce-experience/download и щракнете върху Download Now (Изтегли сега).
• Приемете лицензионното споразумение за софтуер на NVIDIA, като изберете Agree and Continue (Съгласен съм и продължи). Софтуерът GeForce Experience започва да се инсталира.
• Изберете Close (Затвори), за да завършите инсталацията.

2. Оптимизирайте инсталираните си игри.

• Отворете GeForce Experience и щракнете върху Scan for Games (Сканиране за игри) и щракнете върху 0K, за да сканирате инсталираните си игри.
• Щракнете върху Optimize All (Оптимизиране на всички), за да оптимизирате настройките на играта си.

Инсталирайте най-новите драйвери

1. Отворете GeForce Experience и изберете Drivers (Драйвери) таб.
2. Изберете Download Driver (Изтегляне на драйвер). Вашият GPU драйвер започва да се изтегля.
3. Изберете Express Installation (Експресна инсталация), когато изтеглянето завърши. GeForce Experience започва да инсталира графичния драйвер.

Забележка: Инсталирането може да отнеме няколко минути. Вашият екран може да стане празен за няколко секунди един или повече пъти по време на инсталирането. Това е нормално.

4. Щракнете върху CLOSE (Затвори), когато инсталирането на драйвера приключи.

Разрешаване/забраняване на SLI

Ако имате инсталирана повече от една графична карта GeForce GTX 980, можете да разрешите/забраните SLI функцията, като използвате следната процедура:

1. Отворете контролния панел на NVIDIA и щракнете върху Configure SLI, Surround, PhysX (Конфигуриране на SLI, Surround, PhysX) в левия панел на задачите.
2. Изберете от следните мулти-GPU конфигурации.

• Maximize 3D performance (Максимизиране на 3D производителността)
  Изберете този режим, когато искате вашите графични карти да работят заедно, за да увеличат производителността на рендиране и качеството на изображението
• Acivate all displays (Активиране на всички дисплеи)
  Активирането на всички дисплеи деактивира SLI и активира всички свързани дисплеи (глави)
• PhysX settings (PhysX настройки)
  PhysX настройките превключват кой GPU изпълнява PhysX и също така може да посвети GPU само на PhysX
• Disable SLI (Деактивиране на SLI)
  Селекция по подразбиране.

3. Щракнете върху Apply (Прилагане).

КОНФИГУРИРАНЕ НА HDMI

Свързването на HDTV чрез HDMI ви позволява да извеждате както цифрово аудио, така и видео от вашата графична карта към HDTV.

Разрешаване на аудио през HDMI

Ако се свързвате към вашия дисплей през HDMI, може да се наложи да зададете HDMI изхода като ваше устройство за възпроизвеждане по подразбиране.

1. Изберете Start (Старт) → Control Panel (Контролен панел) →Sound (Звук)
2. В таба Playback (Възпроизвеждане) изберете вашия HDMI дисплей и изберете Set Default (Задаване по подразбиране).

Поздравления! Вашите GeForce графични карти вече са готови за употреба!
За подробни инструкции за използване на контролния панел на NVIDIA, консултирайте се с Control Panel User's Guide (Ръководство на потребителя за контролния панел), което се намира на www.geforce.com/drivers (изберете вашия драйвер, след което щракнете върху Control Panel User's Guide (Ръководство на потребителя за контролния панел), за да изтеглите Ръководството на потребителя).

Инструкции за безопасност

За да намалите риска от пожар, токов удар или нараняване, винаги спазвайте основните предпазни мерки.

Забележка: Целият хардуер трябва да бъде инсталиран преди инсталирането на драйверите.

• Изключете захранването на вашия компютър, като изключите AC основния източник преди инсталиране.
• Не инсталирайте тази карта с 1/0 надолу.
• Не работете с този продукт близо до вода или когато ръцете или тялото ви са мокри.
• Не поставяйте този продукт върху меки повърхности, които биха могли да блокират вентилационните отвори и да причинят прегряване.
• Не поставяйте този продукт близо до нагревателен регистър или радиатор.
• Поставете този продукт сигурно върху стабилна повърхност. Сериозни повреди на този продукт могат да възникнат, ако падне.
• Не позволявайте нищо да лежи върху захранващия кабел. Не поставяйте този продукт там, където човек може да стъпи или да се спъне в захранващия кабел.
