NVIDIA GeForce GTX 1060 - näytönohjaimen käyttöohje

JOHDANTO

Kiitos, että valitsit NVIDIA GeForce GTX 1060 6 GB Founders Edition -näytönohjaimen.
GeForce GTX 1060 -näytönohjain on täynnä innovatiivisia uusia peliteknologioita, mikä tekee siitä täydellisen valinnan uusimpiin teräväpiirtopeleihin. NVIDIA Pascalin — kaikkien aikojen edistyksellisimmän GPU-arkkitehtuurin — avulla GeForce GTX 1060 tarjoaa loistavan suorituskyvyn, joka avaa oven virtuaalitodellisuuteen ja sen ulkopuolelle.
Lisäksi NVIDIA:n GeForce Experience:n avulla voit hyödyntää NVIDIA:n kymmenien tuhansien tuntien testauskokemusta peliasetusten optimoimiseksi yhdellä napsautuksella.

Tietoja tästä oppaasta

Tässä asennusoppaassa käsitellään NVIDIA GeForce GTX 1060 -näytönohjaimen asennusta ja käyttöä.

Huomautus: Tuotteen rekisteröinti on tärkeää, jotta saat online- ja puhelintukea. Katso lisätietoja tuotteen rekisteröinnistä osoitteesta http://www.nvidia.com/register.

Järjestelmän vähimmäisvaatimukset

• Emolevy
  PCl Express- tai PCl Express 3.0 -yhteensopiva emolevy, jossa on yksi kaksilevyinen x16-näytönohjainpaikka.
• Virtalähde
  Vähintään 400 W:n tai suurempi virtalähde, jossa on yksi 6-nastainen PCl Express -lisävirtaliitin.
• Käyttöjärjestelmä
  • Microsoft Windows 10, 32-bittinen tai 64-bittinen
  • Microsoft Windows 8.1, 32-bittinen tai 64-bittinen
  • Microsoft Windows 7, 32-bittinen tai 64-bittinen
  • Linux, 32-bittinen tai 64-bittinen
  • FreeBSD x86
• Järjestelmämuisti
  4 GB järjestelmämuistia (6 GB suositus)
• Internet-yhteys ohjaimen asennusta varten
• 350 Mt vapaata kiintolevytilaa

PURKAMINEN

Ennen uuden NVIDIA GeForce GTX 1060 -näytönohjaimen purkamista on tärkeää varmistaa, että täytät kaikki yllä luetellut järjestelmävaatimukset sujuvan asennuksen varmistamiseksi.
Muista tarkastaa kaikki pakkauslaatikossa toimitetut laitteet. Jos jotain puuttuu tai on vaurioitunut, ota yhteyttä jälleenmyyjääsi.

Laitteet

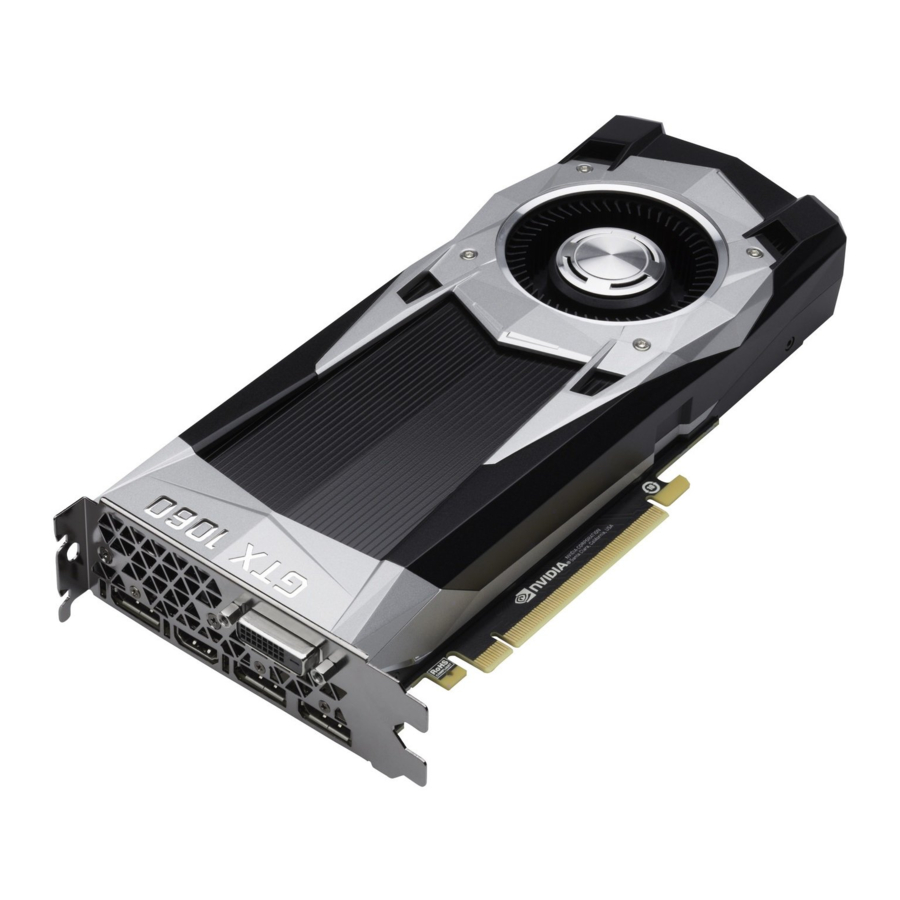

Seuraavat laitteet ja dokumentaatio sisältyvät NVIDIA GeForce GTX 1060 6 GB Founders Edition -näytönohjaimen laatikkoon.

LAITTEISTON ASENNUS

NVIDIA GeForce GTX 1060 -näytönohjaimen laitteiston asennus edellyttää tietokoneen avaamista. Noudata kaikkia tässä annettuja turvallisuusohjeita varmistaaksesi, ettei sinulle, tietokoneellesi tai näytönohjaimelle aiheudu vahinkoa.

Ennen aloittamista

NVIDIA GeForce GTX 1060 -näytönohjain on PCl Express 3.0 x 16 -näytönohjain. Tietokoneessasi voi jo olla näytönohjain asennettuna PCl Express -paikkaan. Jos näin on, sinun on poistettava kyseinen näytönohjain ja korvattava se GeForce GTX 1060 -näytönohjaimella.
Jos sinulla ei ole näytönohjainta, tämä tarkoittaa, että emolevyssäsi on integroitu näytönohjain (emolevyssäsi tai emolevyn piirisarjassa on näytönohjain). Jos näin on, sinun ei tarvitse tehdä mitään ennen uuden näytönohjaimen asentamista.

Laitteen asentaminen

Koska markkinoilla on niin monia erilaisia tietokonejärjestelmiä, GeForce GTX 1060 -näytönohjaimen asennusmenettely voi vaihdella järjestelmästä toiseen. Käytä seuraavia ohjeita ohjeena ja tutustu tietokonejärjestelmän dokumentaatioon saadaksesi lisätietoja yksittäisestä järjestelmästäsi.

Huomautus: On tärkeää, että kaikki tietokoneen virta katkaistaan ennen näytönohjaimen asentamista.

Poista kehon staattinen sähkö koskettamalla maadoitettua pintaa ennen näytönohjaimen koskettamista. Maadoitettu pinta on tietokoneen runko tai jokin muu pinta, jonka tiedät olevan maadoitettu.

Asenna GeForce GTX 1060 -näytönohjain tietokonejärjestelmääsi seuraavalla tavalla.

1. Sammuta tietokone ja näyttö ja irrota virtajohto.
   Tietokonejärjestelmästäsi riippuen sinun on ehkä irrotettava kaapeli, joka menee järjestelmäsi takaosaan. Merkitse kaapelit, jotta voit varmistaa, että kytket ne takaisin oikein.
2. Avaa tietokoneesi irrottamalla kansi/sivupaneeli. Katso apua tietokoneen alkuperäisen valmistajan dokumentaatiosta.
3. Poista mahdolliset olemassa olevat näytönohjaimet (jos sellainen on). Säästä laitteisto (kuten ruuvit ja kiinnikkeet) käytettäväksi NVIDIA-näytönohjaimen asennuksessa.

HUOMIO: Jos järjestelmäsi on ollut käynnissä jonkin aikaa ennen paneelien avaamista, on erittäin tärkeää, että odotat, kunnes järjestelmässäsi oleva näytönohjain on jäähtynyt, ennen kuin otat kortin pois järjestelmästä. Näytönohjaimet kuumenevat erittäin kuumiksi, kun ne ovat olleet toiminnassa jonkin aikaa.

4. Poista kaksi vierekkäistä korttipaikansuojalevyä, jos sinulla ei ole näytönohjainta asennettuna.
   Poista kaksi vierekkäistä korttipaikansuojalevyä, jotka vastaavat PCl-Express-paikkaa, johon asennat GeForce GTX -näytönohjaimen.


Huomautus: NVIDIA GeForce GTX 1060 -kortti on kaksi paikkaa leveä, ja se vaatii kahden korttipaikansuojalevyn poistamisen.

5. Kytke GeForce GTX 1060 -näytönohjain emolevyn ensisijaiseen PCI Express x 16 -paikkaan. Tämä on usein CPU:ta lähinnä oleva paikka, mutta se voi olla toinen tai kolmas paikka. Etsi paikka, jossa on merkintä x 16. Se on todennäköisesti ainoa PCl Express -paikka, jossa on pidätin vipu paikan päässä tai CPU:ta lähinnä oleva paikka.
   Asenna ensimmäinen GeForce GTX 1080 -näytönohjain ensisijaiseen PCl Express x 16 -paikkaan.


Huomautus: On suositeltavaa, että asennat näytönohjaimen ensisijaiseen PCl Express x 16 -paikkaan. Jos asennat näytönohjaimen toissijaiseen paikkaan, järjestelmäsi ei ehkä tunnista näytönohjainta, eikä näytössä näy mitään.
Huomaa myös, että joissakin emolevyn SBIOS:ssa ensisijaisen paikan fyysinen sijainti voidaan määrittää, kun PCl Express x 16 -paikkoja on useampi kuin yksi.

6. Liitä 6-nastainen virtaliitin virtalähteestä NVIDIA GeForce GTX 1060 -näytönohjaimen yläreunassa olevaan virtaliittimeen. Huomaa, että näytönohjaimen liittimellä ja pistorasialla on ainutlaatuinen muoto ja ne yhdistyvät vain yhdellä tavalla.
   GeForce GTX 1060 -näytönohjain vaatii yhden 6-nastaisen PCl Express -virtajohdon järjestelmän virtalähteestä.

7. Asenna kansi takaisin tietokoneeseen ja kytke takaisin kaikki kaapelit, jotka irrotit aiemmin asennuksen aikana.


OHJELMISTON ASENNUS

Nyt kun laitteisto on asennettu, on aika asentaa NVIDIA GeForce Experience -ohjelmisto ja näytönohjain.

GeForce Experience -ohjelmiston asennus

1. Lataa ja asenna GeForce Experience -ohjelmisto.
   • Siirry osoitteeseen http://www.geforce.com/geforce-experience/download ja napsauta Lataa nyt.
   • Hyväksy NVIDIA-ohjelmiston käyttöoikeussopimus valitsemalla Hyväksy ja jatka. GeForce Experience -ohjelmiston asennus alkaa.
   • Valitse Sulje lopettaaksesi asennuksen.
2. Optimoi asennetut pelit.
   • Avaa GeForce Experience ja napsauta Etsi pelejä ja napsauta OK etsiäksesi asennetut pelit.
   • Napsauta Optimoi kaikki optimoidaksesi peliasetukset.
3. Asenna uusimmat ohjaimet.
   • Avaa NVIDIA GeForce Experience ja valitse Ohjaimet-välilehti.
   • Valitse Lataa ohjain. GPU-ohjaimen lataaminen alkaa.
   • Valitse Pikainen asennus, kun lataus on valmis. GeForce Experience aloittaa näytönohjaimen asentamisen.

Huomautus: Asennuksen suorittaminen voi kestää useita minuutteja. Näyttösi voi muuttua tyhjäksi muutaman sekunnin ajaksi yhden tai useamman kerran asennuksen aikana. Tämä on normaalia.

• Napsauta SULJE, kun ohjaimen asennus on valmis.

Onnittelut!
GeForce GTX 1060 -näytönohjaimesi on nyt käyttövalmis!

Huomautus: Jos sinulla on kysyttävää NVIDIA-tuotteestasi, voit keskustella suoraan NVIDIA:n asiakaspalvelun kanssa osoitteessa www.nvidia.com/support tai soittaa numeroon 1-800-797-6530.

HDMI:N MÄÄRITTÄMINEN

HDTV:n liittäminen HDMI:n kautta mahdollistaa sekä digitaalisen äänen että videon lähettämisen näytönohjaimesta HDTV:hen.

Äänen käyttöönotto HDMI:n kautta
Jos muodostat yhteyden näyttöön HDMI:n kautta, sinun on ehkä määritettävä HDMI-ulostulo oletusäänilaitteeksi.

1. Valitse Käynnistä Ohjauspaneeli Ääni.
2. Valitse Toisto-välilehdeltä HDMI-näyttösi ja valitse
3. Aseta oletukseksi.

Onnittelut! NVIDIA GeForce -näytönohjaimesi on nyt käyttövalmis!
Yksityiskohtaisia ohjeita NVIDIA-ohjauspaneelin käyttämiseen on Ohjauspaneelin käyttöoppaassa, joka löytyy osoitteesta www.geforce.com/drivers (valitse ohjain ja napsauta sitten Dokumentaatio ladataksesi käyttöoppaan).

OMINAISUUDET

• NVIDIA GeForce Experience: Varmistaa parhaan pelikokemuksen pelin julkaisupäivänä päivittämällä automaattisesti pelivalmiit ohjaimet. Lisäksi sen avulla käyttäjät voivat optimoida peliasetukset PC:lleen yhdellä napsautuksella. GeForce Experience sisältää myös NVIDIA ShadowPlayn, jonka avulla voit tallentaa ja jakaa suosikkipelihetkesi.
• Multi-Frame sampled Anti-Aliasing (MFAA): MFAA tarjoaa 30 %:n suorituskyvyn parannuksen säilyttäen samalla tasaiset ja korkealaatuiset reunat vuorottelemalla näytteen laskutoimituksia kussakin ruudussa ja jokaisessa pikselissä.
• Dynamic Super Resolution (DSR):Tämä innovatiivinen ominaisuus voi tuoda 4K-tarkkuuden 1060p-näyttöihin poikkeuksellisen yksityiskohtaisen ja laadukkaan kuvan saavuttamiseksi.
• Voxel Global Illumination (VXGI): Osa NVIDIA GameWorks -kirjastoa kehittäjille, VXGI nopeuttaa dynaamisia valaistustehosteita todella mukaansatempaavan ja elokuvamaisen kokemuksen saavuttamiseksi.
• NVIDIA GameStream¹: GeForce GPU -tuki NVIDIA PhysX -teknologialle mahdollistaa täysin uudenlaisen fyysisen peli-interaktion dynaamisemman ja realistisemman kokemuksen saavuttamiseksi GeForce:n kanssa.
• NVIDIA Ansel: Ansel on tehokas ja helppokäyttöinen pelin tallennustyökalu, joka on kehitetty yhteistyössä johtavien pelinkehittäjien kanssa. Anselin avulla voit pysäyttää ajan. Voit sommitella otoksesi mistä tahansa kulmasta ja säätää kuvaa jälkikäsittelysuodattimilla. Voit tallentaa uskomattomilla resoluutioilla, napata EXR-kuvia täyden spektrin värien kaappaamiseksi ja jakaa kuvakaappauksesi 360 asteen panoraamoissa älypuhelimellasi, PC:lläsi tai VR-laitteellasi.
• NVIDIA G-SYNC-valmius²: NVIDIA G-SYNC -näytöissä on vallankumouksellinen NVIDIA-tekniikka, joka eliminoi näytön repeytymisen ja vähentää samalla tuloviivettä. Tuloksena on tasaisin, nopein ja reagoivin pelinäyttökokemus koskaan.
• DirectX 12 -tuki: Tuki uusimmalle Microsoft DirectX API:lle seuraavan sukupolven pelaamisen mahdollistamiseksi.
• NVIDIA GPU Boost 3.0: Maksimoi dynaamisesti kellotaajuudet kuormituksen perusteella ja mahdollistaa harrastajatason ohjaukset, kuten lämpötilatavoitteen ja tuulettimen ohjaukset, ylimääräisen ylijännitteen ja optimoinnit vesijäähdytysratkaisuille. Tämän avulla pelaajat voivat nostaa suorituskyvyn uusille tasoille.
• NVIDIA Adaptive Vertical Sync: Ota dynaamisesti käyttöön pystysynkronointi nykyisten ruutunopeuksiesi perusteella tasaisimman pelikokemuksen saavuttamiseksi.
• NVIDIA CUDA: Avaa GPU:n prosessoriytimien teho nopeuttaaksesi vaativia tehtäviä, kuten videon transkoodausta, fysiikan simulointia, säteenseurantaa ja paljon muuta, mikä tarjoaa uskomattomia suorituskyvyn parannuksia perinteisiin suorittimiin verrattuna.
• DisplayPort 1.2 -sertifioitu, DisplayPort 1.3/1.4 -valmius: Ohjaa uusimpia DisplayPort-paneeleita, jotka tukevat jopa 4096x2160 resoluutioita.
• HDMI³: HDMI-tuki sisältää 4K-resoluution 60 Hz:llä, GPU-kiihdytetyn Blu-ray 3D -tuen, x.v. Colorin, HDMI Deep Colorin ja 7.1 digitaalisen surround-äänen.
• Dual-link DVI: Ohjaa litteitä näyttöpaneeleita jopa 2560x1600 resoluutiolla DVI-liittimen kautta.
• PCl Express 3.0: Tämä kortti on suunniteltu uudelle PCl Express 3.0 -väyläarkkitehtuurille, joka tarjoaa suurimmat tiedonsiirtonopeudet kaikkein kaistanleveyttä vaativimpiin peleihin ja 3D-sovelluksiin. Se säilyttää myös taaksepäin yhteensopivuuden olemassa olevien PCl Express -emolevyjen kanssa laajimman tuen saavuttamiseksi.

¹ NVIDIA GameStream edellyttää NVIDIA GameStream -valmiin laitteen
² NVIDIA G-SYNC edellyttää NVIDIA G-SYNC -valmiin näytön
³ Blu-ray 3D -toisto edellyttää yhteensopivan ohjelmisto-ohjelman ostamista CyberLinkiltä, ArcSoftilta, Corelilta tai Sonicilta. Päivitä GPU:si täyteen 3D-ominaisuuteen NVIDIA 3DTV Play -ohjelmistolla, joka mahdollistaa 3D-pelaamisen, kuvien katselun ja 3D-verkkopelien suoratoiston. Katso lisätietoja osoitteesta www.nvidia.com/3dtv.

TURVALLISUUSOHJEET

Tulipalon, sähköiskun tai loukkaantumisen riskin vähentämiseksi noudata aina perusvarotoimia.

Huomautus: Kaikki laitteisto on asennettava ennen ohjainten asentamista.

• Katkaise tietokoneen virta irrottamalla vaihtovirran päävirtalähde ennen asennusta.
• Älä käytä tätä tuotetta lähellä vettä tai kun kätesi tai kehosi ovat märät.
• Älä aseta tätä tuotetta pehmeille pinnoille, jotka voivat tukkia tuuletusaukot ja aiheuttaa ylikuumenemisen.
• Älä aseta tätä tuotetta lämmityspatterin tai patterin lähelle.
• Aseta tämä tuote turvallisesti vakaalle alustalle. Tälle tuotteelle voi aiheutua vakavia vaurioita, jos se putoaa.
• Älä anna minkään levätä virtajohdon päällä. Älä sijoita tätä tuotetta paikkaan, jossa henkilö voi astua tai kompastua virtajohtoon.
