NVIDIA GeForce RTX 2070 - Manual de la tarjeta gráfica

INTRODUCCIÓN

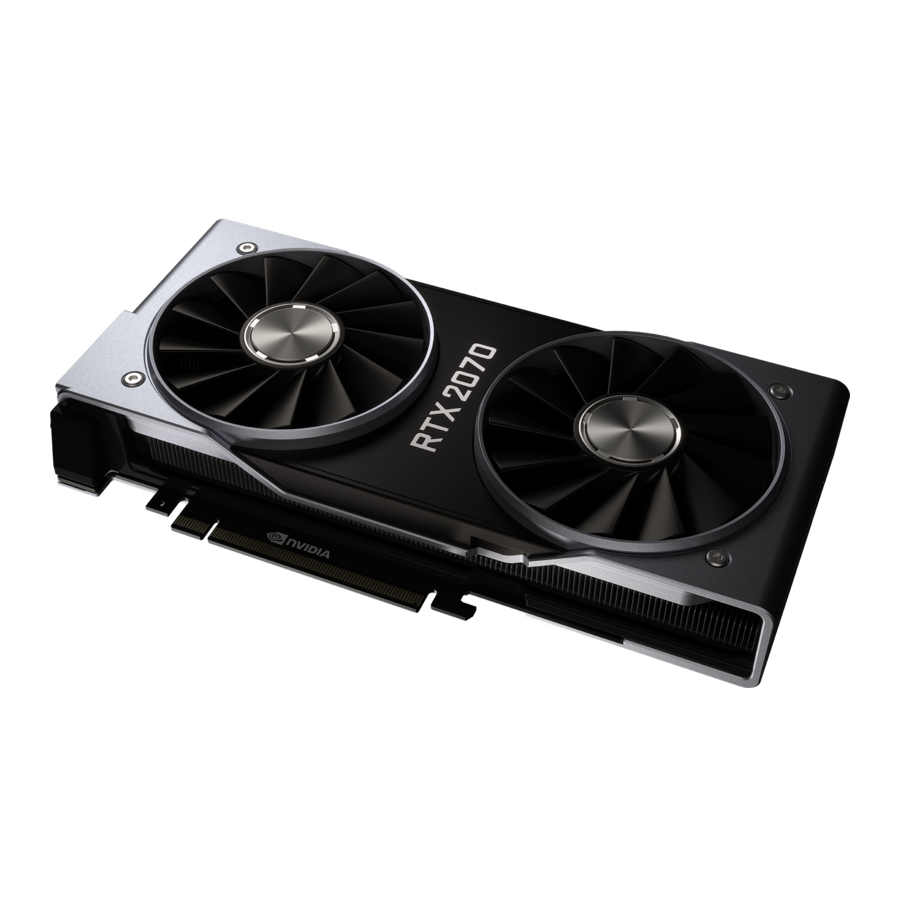

Gracias por elegir la tarjeta gráfica NVIDIA GeForce RTX 2070.
La GeForce RTX 2070 está impulsada por la nueva arquitectura NVIDIA Turing para brindarte nuevos e increíbles niveles de realismo, velocidad, eficiencia energética e inmersión en los juegos. Esto es la reinvención de los gráficos.

Acerca de esta guía

Esta guía de instalación trata sobre la instalación y el funcionamiento de la tarjeta gráfica NVIDIA GeForce RTX 2070.

Requisitos mínimos del sistema

• Placa base
  Placa base compatible con PCl Express o hasta PCl Express 3.0 con una ranura gráfica x 16 de doble ancho.
• Fuente de alimentación del sistema
  Fuente de alimentación del sistema de 550 W o superior con un conector de alimentación suplementario PCl Express de 8 pines.
• Sistema operativo
  • Microsoft Windows 10 de 64 bits (actualización de abril de 2018 o posterior)
  • Microsoft Windows 7 de 64 bits
  • Linux de 64 bits
• Memoria del sistema
  8 GB de memoria del sistema (se recomiendan 16 GB)
• Conexión a Internet para la instalación del controlador
• 1,5 GB de espacio disponible en el disco duro

DESEMBALAJE

Antes de desembalar tu nueva tarjeta gráfica NVIDIA GeForce RTX 2070, es importante asegurarse de que cumple con todos los requisitos del sistema enumerados anteriormente para una instalación sin problemas.
Asegúrese de inspeccionar cada pieza del equipo enviada en la caja de embalaje. Si falta algo o está dañado, póngase en contacto con su distribuidor.

Equipo
El siguiente equipo y documentación se incluyen en la caja de la tarjeta gráfica GeForce RTX 2070.

INSTALACIÓN DEL HARDWARE

La instalación del hardware de la tarjeta gráfica NVIDIA GeForce implica abrir tu ordenador. RTX 2070 Siga todas las instrucciones de seguridad proporcionadas aquí para asegurarse de que no haya daños para usted, su ordenador o la placa gráfica.

Antes de comenzar

La tarjeta gráfica GeForce RTX 2070 es una tarjeta gráfica PCl Express 3.0 x 16. Es posible que tu ordenador ya tenga una tarjeta gráfica instalada en la ranura PCl Express. Si es así, deberá quitar esa tarjeta gráfica y reemplazarla con la tarjeta gráfica GeForce RTX 2070.
Si no tiene una tarjeta gráfica, esto significa que tu placa base tiene gráficos integrados (hay un chip de gráficos instalado en tu placa base o integrado en el chipset de la placa base). Si este es el caso, no es necesario realizar ninguna acción antes de instalar tu nueva tarjeta gráfica.
Utilice la tarjeta gráfica RTX 2070 con el ordenador personal (PC)/servidor ITE con certificación UL.

Instalación del dispositivo

Debido a que hay tantos sistemas informáticos diferentes en el mercado, el procedimiento para instalar la tarjeta gráfica GeForce RTX 2070 puede variar de un sistema a otro. Utilice las siguientes instrucciones como guía y consulte la documentación de su sistema informático para obtener más información sobre su sistema individual.

Nota: Es importante que toda la alimentación del ordenador esté desconectada antes de instalar la tarjeta gráfica.

Descargue la electricidad estática de su cuerpo tocando una superficie conectada a tierra antes de tocar la tarjeta gráfica. Una superficie conectada a tierra es el chasis del ordenador o alguna otra superficie que sepa que está conectada a tierra.

ATENCIÓN: Si su sistema ha estado funcionando durante un tiempo antes de abrir los paneles, es muy importante que espere hasta que la tarjeta gráfica de su sistema se haya enfriado antes de sacar la tarjeta del sistema. Las tarjetas gráficas se calientan mucho cuando han estado funcionando durante un período de tiempo prolongado.

Utilice el siguiente procedimiento para instalar la tarjeta gráfica GeForce RTX 2070 en su sistema informático.

1. Apague el ordenador y el monitor y desconecte el cable de alimentación.
   Dependiendo de su sistema informático, es posible que deba desconectar el cable que va a la parte posterior de su sistema. Marque los cables para asegurarse de que los vuelve a conectar correctamente.
2. Abra su ordenador quitando la cubierta/panel lateral. Consulte la documentación de su ordenador del fabricante original para obtener ayuda.
3. Retire cualquier tarjeta gráfica existente (si la hay). Guarde el hardware (como tornillos y soportes) para usarlo al instalar la tarjeta gráfica NVIDIA.
4. Retire dos cubiertas de ranura adyacentes si no tiene una tarjeta gráfica instalada.
   Retire dos cubiertas de ranura adyacentes que correspondan a la ranura PCI-Express en la que está instalando la tarjeta gráfica GeForce RTX 2070.


Nota: La tarjeta GeForce RTX 2070 es de doble ancho y requiere la extracción de dos cubiertas de ranura.

5. Enchufe la tarjeta gráfica GeForce RTX 2070 en la ranura PCl Express x 16 principal de su placa base. Esta suele ser la ranura más cercana a la CPU, pero puede ser la segunda o tercera ranura. Busque la ranura etiquetada como x 16. Es probable que sea la única ranura PCl Express con una palanca de retención en el extremo de la ranura o la más cercana a la CPU.
   Instale su primera tarjeta gráfica GeForce RTX 2070 en la ranura PCl Express x16 principal.
   La tarjeta gráfica RTX 2070 debe instalarse con el soporte orientado hacia el lado del ordenador.


Nota: Se recomienda que instale la tarjeta gráfica en la ranura PCl Express x16 principal. Si instala la tarjeta gráfica en la ranura secundaria, es posible que su sistema no reconozca la tarjeta gráfica y no se muestre nada en el monitor.
También tenga en cuenta que en algunos SBIOS de la placa base, la ubicación física de la ranura principal se puede configurar cuando hay más de una ranura PCl Express x16.

6. Conecte un conector de alimentación de 8 pines de la fuente de alimentación al conector de alimentación en el borde posterior de la tarjeta gráfica GeForce RTX 2070. Tenga en cuenta que el conector y el zócalo de la tarjeta gráfica tienen una forma única y se conectan de una sola manera.
   La tarjeta gráfica GeForce RTX 2070 X requiere un enchufe de alimentación PCl Express de 8 pines de la fuente de alimentación del sistema.


Vuelva a instalar la cubierta en su ordenador y vuelva a conectar cualquier cable que haya quitado anteriormente en la instalación.

INSTALACIÓN DEL SOFTWARE

Con el hardware instalado, ahora es el momento de instalar el software NVIDIA GeForce Experience y el controlador de gráficos.

Instalación del software GeForce Experience

1. Descargue e instale el software GeForce Experience.
   • Vaya a http://www.geforce.com/geforce-experience/download y haga clic en Descargar ahora.
   • Acepte el acuerdo de licencia del software NVIDIA seleccionando Aceptar y continuar. El software GeForce Experience comienza a instalarse.
   • Seleccione Cerrar para finalizar la instalación.
2. Optimice sus juegos instalados.
   • Abra GeForce Experience y haga clic en Scan for Games (Buscar juegos) y haga clic en 0K para buscar sus juegos instalados.
   • Haga clic en Optimize All (Optimizar todo) para optimizar la configuración de su juego.
3. Instale los controladores más recientes.
   • Abra GeForce Experience y seleccione la pestaña Drivers (Controladores).
   • Seleccione Download Driver (Descargar controlador). Su controlador de GPU comienza a descargarse.
   • Seleccione Express Installation (Instalación exprés) cuando finalice la descarga. GeForce Experience comienza a instalar el controlador de gráficos.

Nota: La instalación puede tardar varios minutos en realizarse. Es posible que su pantalla se quede en blanco durante unos segundos una o más veces durante la instalación. Esto es normal.

• Haga clic en CLOSE (CERRAR) cuando se complete la instalación del controlador.

¡Enhorabuena!
¡Su tarjeta gráfica GeForce RTX 2070 ya está lista para usar!

Nota: Si tiene alguna pregunta sobre su producto NVIDIA, puede chatear en vivo con el servicio de atención al cliente de NVIDIA en www.nvidia.com/support o llamar al 1-800-493-4578 (EE. UU.) o al 0800-404-7747 (Reino Unido).

CONFIGURACIÓN DE HDMI

La conexión de un HDTV a través de HDMI le permite enviar audio y video digital desde su tarjeta gráfica a un HDTV.

Habilitación de audio a través de HDMI
Si se está conectando a su pantalla a través de HDMI, es posible que deba configurar la salida HDMI para que sea su dispositivo de audio predeterminado.

1. Seleccione Start (Inicio) Control Panel (Panel de control) Sound (Sonido).
2. En la pestaña Playback (Reproducción), seleccione su pantalla HDMI y seleccione
3. Set Default (Establecer predeterminado).

¡Enhorabuena! ¡Sus tarjetas gráficas GeForce ya están listas para usar!
Para obtener instrucciones detalladas sobre el uso del panel de control de NVIDIA, consulte la Guía del usuario del panel de control que se encuentra en www.geforce.com/drivers (seleccione su controlador y, a continuación, haga clic en Guía del usuario del panel de control para descargar la Guía del usuario).

CARACTERÍSTICAS

• NVIDIA GeForce Experience: Garantiza la mejor experiencia de juego, el día del lanzamiento de un juego, actualizando automáticamente sus controladores listos para el juego. Además, permite a los usuarios optimizar la configuración del juego en su PC con un solo clic. GeForce Experience también incluye SHARE que le permite capturar y compartir sus momentos de juego favoritos.
• Anti-Aliasing Multi-Frame Sampled (MFAA): MFAA ofrece un aumento del rendimiento del 30 % al tiempo que mantiene bordes suaves y de alta calidad al alternar los cálculos de muestra en cada fotograma y cada píxel.
• Dynamic Super Resolution (DSR): Esta innovadora función puede ofrecer fidelidad 4K a pantallas de 1080p para obtener detalles y calidad de imagen excepcionales.
• Voxel Global Illumination (VXGI): Como parte de la biblioteca NVIDIA GameWorks para desarrolladores, VXGI acelera los efectos de iluminación dinámica para una experiencia cinematográfica verdaderamente inmersiva.
• NVIDIA GameStream¹ : Compatibilidad con GPU GeForce para la tecnología NVIDIA PhysX, lo que permite una clase totalmente nueva de interacción física de juegos para una experiencia más dinámica y realista con GeForce.
• NVIDIA G-SYNC-Ready² : Los monitores NVIDIA G-SYNC cuentan con la revolucionaria tecnología NVIDIA que elimina el screen tearing al tiempo que reduce el input lag. El resultado es la experiencia de monitor de juegos más fluida, rápida y receptiva jamás vista.
• Compatibilidad con Microsoft DirectX 12: Compatibilidad con la última API de Microsoft DirectX para habilitar juegos de próxima generación.
• NVIDIA GPU Boost 3.0: Maximiza dinámicamente las velocidades de reloj en función de la carga de trabajo y permite controles de clase entusiasta, como el objetivo de temperatura y los controles de ventilador, margen adicional de sobretensión y optimizaciones para soluciones de refrigeración líquida. Esto permite a los jugadores llevar el rendimiento a nuevos niveles.
• NVIDIA Adaptive Vertical Sync: Habilite dinámicamente la sincronización vertical en función de sus velocidades de fotogramas actuales para obtener la experiencia de juego más fluida.
• NVIDIA CUDA: Desbloquee la potencia de los núcleos del procesador de la GPU para acelerar tareas exigentes como la transcodificación de video, la simulación física, el trazado de rayos y más, ofreciendo increíbles mejoras de rendimiento con respecto a las CPU tradicionales. DisplayPort: controle los últimos paneles DisplayPort con soporte para resoluciones de hasta 4096x2160
• HDMI³: La compatibilidad con HDMI incluye resolución 4K a 60 Hz, compatibilidad con Blu-ray 3D acelerado por GPU, x.v. Color, HDMI Deep Color y sonido envolvente digital 7.1.
• PCl Express 3.0: Esta tarjeta está diseñada para la nueva arquitectura de bus PCl Express 3.0, que ofrece las velocidades de transferencia de datos más altas para los juegos y las aplicaciones 3D que consumen más ancho de banda. También mantiene la compatibilidad con versiones anteriores con las placas base PCl Express existentes para la compatibilidad más amplia.

¹ NVIDIA GameStream requiere un dispositivo NVIDIA GameStream-ready
² NVIDIA G-SYNC requiere un monitor NVIDIA G-SYNC-ready
³ La reproducción de Blu-ray 3D requiere la compra de un reproductor de software compatible de CyberLink o Corel. Actualice su GPU a la capacidad 3D completa con el software NVIDIA 3DTV Play, que permite juegos 3D, visualización de imágenes y transmisión de video web 3D. Consulte www.nvidia.com/3dtv para obtener más detalles.

INSTRUCCIONES DE SEGURIDAD

Para reducir el riesgo de incendio, descarga eléctrica o lesiones, siempre siga las precauciones básicas de seguridad.

Nota: Todo el hardware debe instalarse antes de la instalación de los controladores.

• Desconecte la alimentación de su ordenador desconectando la fuente principal de CA antes de la instalación.
• No utilice este producto cerca del agua o cuando sus manos o cuerpo estén mojados.
• No coloque este producto sobre superficies blandas que puedan bloquear las ranuras de ventilación y provocar un sobrecalentamiento.
• No coloque este producto cerca de un registro de calefacción o radiador.
• Coloque este producto de forma segura sobre una superficie estable. Si se cae, este producto puede sufrir daños graves.
• No permita que nada descanse sobre el cable de alimentación. No coloque este producto donde una persona pueda pisar o tropezar con el cable de alimentación.
