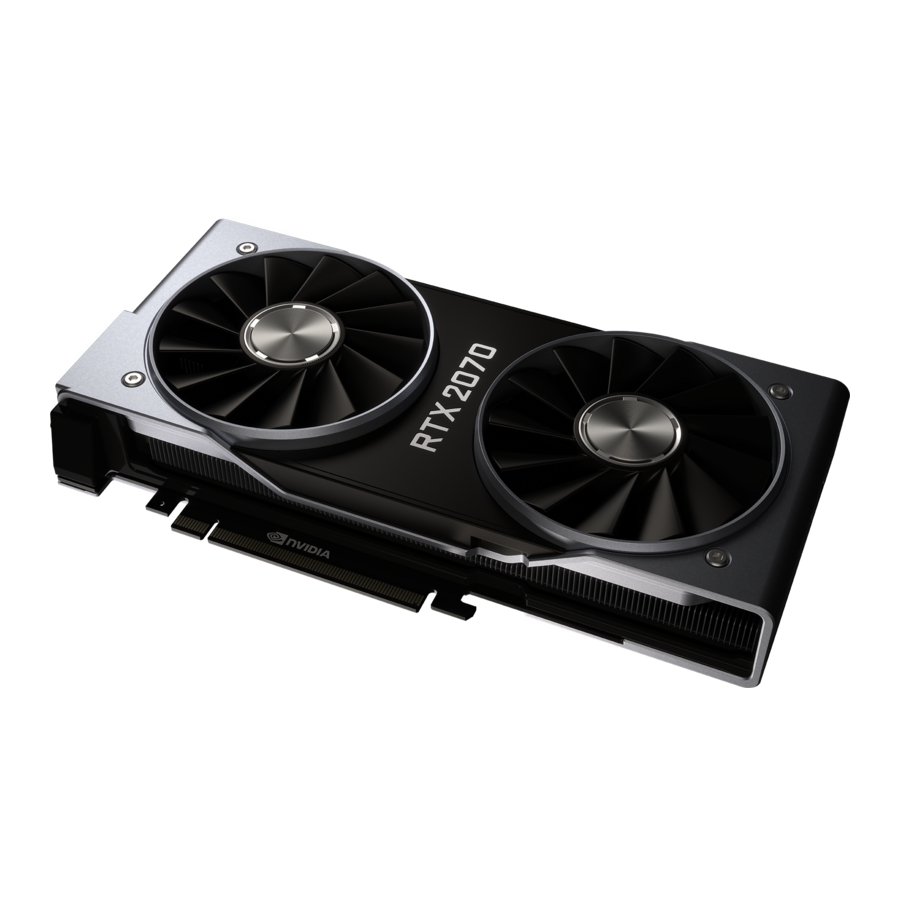

NVIDIA GeForce RTX 2070 - Manual de la tarjeta gráfica

INTRODUCCIÓN

Gracias por elegir la tarjeta gráfica NVIDIA GeForce RTX 2070.
La GeForce RTX 2070 está impulsada por la nueva arquitectura NVIDIA Turing para brindarte nuevos e increíbles niveles de realismo, velocidad, eficiencia energética e inmersión en los juegos. Esto es la reinvención de los gráficos.

Acerca de esta guía

Esta guía de instalación trata sobre la instalación y el funcionamiento de la tarjeta gráfica NVIDIA GeForce RTX 2070.

Requisitos mínimos del sistema

• Placa base
  Placa base compatible con PCl Express o hasta PCl Express 3.0 con una ranura gráfica x16 de doble ancho.
• Fuente de alimentación del sistema
  Fuente de alimentación del sistema de 550 W o superior con un conector de alimentación suplementario PCl Express de 8 pines.
• Sistema operativo
  • Microsoft Windows 10 de 64 bits (actualización de abril de 2018 o posterior)
  • Microsoft Windows 7 de 64 bits
  • Linux de 64 bits
• Memoria del sistema
  8 GB de memoria del sistema (se recomiendan 16 GB)
• Conexión a Internet para la instalación del controlador
• 1,5 GB de espacio disponible en el disco duro

DESEMBALAJE

Antes de desembalar tu nueva tarjeta gráfica NVIDIA GeForce RTX 2070, es importante asegurarse de que cumples con todos los requisitos del sistema enumerados anteriormente para una instalación sin problemas.
Asegúrate de inspeccionar cada pieza del equipo enviada en la caja de embalaje. Si falta algo o está dañado, ponte en contacto con tu distribuidor.

Equipo
El siguiente equipo y la documentación están incluidos en la caja de la tarjeta gráfica GeForce RTX 2070.

INSTALACIÓN DEL HARDWARE

La instalación del hardware de la tarjeta gráfica NVIDIA GeForce implica abrir tu ordenador. RTX 2070 Sigue todas las instrucciones de seguridad que se proporcionan aquí para asegurarte de que no haya daños para ti, tu ordenador o la placa gráfica.

Antes de comenzar

La tarjeta gráfica GeForce RTX 2070 es una tarjeta gráfica PCl Express 3.0 x 16. Es posible que tu ordenador ya tenga una tarjeta gráfica instalada en la ranura PCl Express. Si es así, tendrás que quitar esa tarjeta gráfica y reemplazarla por la tarjeta gráfica GeForce RTX 2070.
Si no tienes una tarjeta gráfica, esto significa que tu placa base tiene gráficos integrados (hay un chip gráfico instalado en tu placa base o integrado en el chipset de la placa base). Si este es el caso, no es necesario realizar ninguna acción antes de instalar tu nueva tarjeta gráfica.
Utiliza la tarjeta gráfica RTX 2070 con un ordenador (PC)/servidor ITE con certificación UL.

Instalación del dispositivo

Debido a que hay tantos sistemas informáticos diferentes en el mercado, el procedimiento para instalar la tarjeta gráfica GeForce RTX 2070 puede variar de un sistema a otro. Utiliza las siguientes instrucciones como guía y consulta la documentación de tu sistema informático para obtener más información sobre tu sistema individual.

Nota: Es importante que se desconecte toda la alimentación del ordenador antes de instalar la tarjeta gráfica.

Descarga la electricidad estática de tu cuerpo tocando una superficie con conexión a tierra antes de tocar la tarjeta gráfica. Una superficie con conexión a tierra es el chasis del ordenador o alguna otra superficie que sepas que está conectada a tierra.

ATENCIÓN: Si tu sistema ha estado funcionando durante un tiempo antes de abrir los paneles, es muy importante que esperes hasta que la tarjeta gráfica de tu sistema se haya enfriado antes de sacar la tarjeta del sistema. Las tarjetas gráficas se calientan mucho cuando han estado funcionando durante un período de tiempo prolongado.

Utiliza el siguiente procedimiento para instalar la tarjeta gráfica GeForce RTX 2070 en tu sistema informático.

1. Apaga tu ordenador y monitor y desconecta el cable de alimentación.
   Dependiendo de tu sistema informático, es posible que debas desconectar el cable que va a la parte posterior de tu sistema. Marca los cables para que puedas asegurarte de volver a conectarlos correctamente.
2. Abre tu ordenador quitando la cubierta/panel lateral. Consulta la documentación de tu ordenador del fabricante original para obtener ayuda.
3. Retira cualquier tarjeta gráfica existente (si la hay). Guarda el hardware (como tornillos y soportes) para usarlo al instalar la tarjeta gráfica NVIDIA.
4. Retira dos cubiertas de ranura adyacentes si no tienes una tarjeta gráfica instalada.
   Retira dos cubiertas de ranura adyacentes que correspondan a la ranura PCI-Express en la que estás instalando la tarjeta gráfica GeForce RTX 2070.


Nota: La tarjeta GeForce RTX 2070 es de doble ancho y requiere la extracción de dos cubiertas de ranura.

5. Conecta la tarjeta gráfica GeForce RTX 2070 en la ranura primaria PCl Express x 16 de tu placa base. Esta suele ser la ranura más cercana a la CPU, pero puede ser la segunda o tercera ranura. Busca la ranura etiquetada como x 16. Es probable que sea la única ranura PCl Express con una palanca de retención en el extremo de la ranura o la más cercana a la CPU.
   Instala tu primera tarjeta gráfica GeForce RTX 2070 en la ranura primaria PCl Express x16.
   La tarjeta gráfica RTX 2070 debe instalarse con el soporte orientado hacia el lado del ordenador.


Nota: Se recomienda que instales la tarjeta gráfica en la ranura primaria PCl Express x16. Si instalas la tarjeta gráfica en la ranura secundaria, es posible que tu sistema no reconozca la tarjeta gráfica y no se mostrará nada en el monitor.
También ten en cuenta que en algunas SBIOS de la placa base, la ubicación física de la ranura primaria se puede configurar cuando hay más de una ranura PCl Express x16.

6. Conecta un conector de alimentación de 8 pines de la fuente de alimentación al conector de alimentación en el borde posterior de la tarjeta gráfica GeForce RTX 2070. Ten en cuenta que el conector y el enchufe de la tarjeta gráfica tienen una forma única y se conectan de una sola manera.
   La tarjeta gráfica GeForce RTX 2070 X requiere un enchufe de alimentación PCl Express de 8 pines de la fuente de alimentación del sistema.


Vuelve a instalar la cubierta en tu ordenador y vuelve a conectar los cables que quitaste anteriormente en la instalación.

INSTALACIÓN DEL SOFTWARE

Con el hardware instalado, ahora es el momento de instalar el software NVIDIA GeForce Experience y el controlador de gráficos.

Instalación del software GeForce Experience

1. Descarga e instala el software GeForce Experience.
   • Ve a http://www.geforce.com/geforce-experience/download y haz clic en Descargar ahora (Download Now).
   • Acepta el acuerdo de licencia del software NVIDIA seleccionando Aceptar y continuar (Agree and Continue). El software GeForce Experience comienza a instalarse.
   • Selecciona Cerrar (Close) para finalizar la instalación.
2. Optimiza tus juegos instalados.
   • Abre GeForce Experience y haz clic en Buscar juegos (Scan for Games) y haz clic en 0K para buscar tus juegos instalados.
   • Haz clic en Optimizar todo (Optimize All) para optimizar la configuración de tu juego.
3. Instala los controladores más recientes.
   • Abre GeForce Experience y selecciona la pestaña Controladores (Drivers).
   • Selecciona Descargar controlador (Download Driver). Tu controlador de GPU comienza a descargarse.
   • Selecciona Instalación rápida (Express Installation) cuando finalice la descarga. GeForce Experience comienza a instalar el controlador de gráficos.

Nota: La instalación puede tardar varios minutos en realizarse. Es posible que tu pantalla se quede en blanco durante unos segundos una o más veces durante la instalación. Esto es normal.

• Haz clic en CERRAR (CLOSE) cuando se complete la instalación del controlador.

¡Enhorabuena!
¡Tu tarjeta gráfica GeForce RTX 2070 ya está lista para usarse!

Nota: Si tienes alguna pregunta sobre tu producto NVIDIA, puedes chatear en directo con el servicio de atención al cliente de NVIDIA en www.nvidia.com/support o llamar al 1-800-493-4578 (EE. UU.) o al 0800-404-7747 (Reino Unido).

CONFIGURACIÓN DE HDMI

La conexión de un televisor de alta definición a través de HDMI te permite emitir audio y vídeo digitales desde tu tarjeta gráfica a un televisor de alta definición.

Habilitación de audio a través de HDMI
Si te estás conectando a tu pantalla a través de HDMI, es posible que debas configurar la salida HDMI para que sea tu dispositivo de audio predeterminado.

1. Selecciona Inicio Panel de control Sonido.
2. En la pestaña Reproducción, selecciona tu pantalla HDMI y selecciona
3. Establecer como predeterminado (Set Default).

¡Enhorabuena! ¡Tu(s) tarjeta(s) gráfica(s) GeForce ya está(n) lista(s) para usarse!
Para obtener instrucciones detalladas sobre el uso del panel de control de NVIDIA, consulta la Guía del usuario del panel de control (Control Panel User's Guide) que se encuentra en www.geforce.com/drivers (selecciona tu controlador y, a continuación, haz clic en Guía del usuario del panel de control (Control Panel User's Guide) para descargar la guía del usuario).

CARACTERÍSTICAS

• NVIDIA GeForce Experience: Garantiza la mejor experiencia de juego el día del lanzamiento de un juego al actualizar automáticamente tus controladores preparados para el juego. Además, permite a los usuarios optimizar la configuración del juego en su PC con un solo clic. GeForce Experience también incluye SHARE, que te permite capturar y compartir tus momentos de juego favoritos.
• Antialiasing muestreado multifotograma (MFAA): MFAA ofrece un aumento del rendimiento del 30 % al tiempo que mantiene bordes suaves y de alta calidad al alternar los cálculos de muestra en cada fotograma y cada píxel.
• Superresolución dinámica (DSR): esta innovadora función puede ofrecer fidelidad 4K a pantallas de 1080p para obtener detalles y calidad de imagen excepcionales.
• Iluminación global de vóxeles (VXGI): como parte de la biblioteca NVIDIA GameWorks para desarrolladores, VXGI acelera los efectos de iluminación dinámica para una experiencia cinematográfica verdaderamente inmersiva.
• NVIDIA GameStream¹ : Compatibilidad con GPU GeForce para la tecnología NVIDIA PhysX, lo que permite una clase totalmente nueva de interacción física en los juegos para una experiencia más dinámica y realista con GeForce.
• NVIDIA G-SYNC-Ready² : Los monitores NVIDIA G-SYNC cuentan con la revolucionaria tecnología NVIDIA que elimina el desgarro de la pantalla al tiempo que reduce el retraso de entrada. El resultado es la experiencia de monitor de juegos más fluida, rápida y con mayor capacidad de respuesta jamás vista.
• Compatibilidad con Microsoft DirectX 12: compatibilidad con la API de Microsoft DirectX más reciente para habilitar juegos de próxima generación.
• NVIDIA GPU Boost 3.0: maximiza dinámicamente las velocidades de reloj en función de la carga de trabajo y permite controles de clase entusiasta, como el objetivo de temperatura y los controles del ventilador, espacio adicional de sobrevoltaje y optimizaciones para soluciones de refrigeración líquida. Esto permite a los jugadores llevar el rendimiento a nuevos niveles.
• Sincronización vertical adaptativa de NVIDIA: habilita dinámicamente la sincronización vertical en función de tus velocidades de fotogramas actuales para disfrutar de la experiencia de juego más fluida.
• NVIDIA CUDA: libera la potencia de los núcleos del procesador de la GPU para acelerar tareas exigentes como la transcodificación de vídeo, la simulación física, el trazado de rayos y más, ofreciendo increíbles mejoras de rendimiento con respecto a las CPU tradicionales. DisplayPort: impulsa los últimos paneles DisplayPort con soporte para resoluciones de hasta 4096x2160
• HDMI³: La compatibilidad con HDMI incluye resolución 4K a 60 Hz, compatibilidad con Blu-ray 3D acelerado por GPU, x.v. Color, HDMI Deep Color y sonido envolvente digital 7.1.
• PCl Express 3.0: esta tarjeta está diseñada para la nueva arquitectura de bus PCl Express 3.0, que ofrece las velocidades de transferencia de datos más altas para los juegos y las aplicaciones 3D con mayor ancho de banda. También mantiene la compatibilidad con versiones anteriores con las placas base PCl Express existentes para la compatibilidad más amplia.

¹ NVIDIA GameStream requiere un dispositivo preparado para NVIDIA GameStream
² NVIDIA G-SYNC requiere un monitor preparado para NVIDIA G-SYNC
³ La reproducción de Blu-ray 3D requiere la compra de un reproductor de software compatible de CyberLink o Corel. Actualiza tu GPU a la capacidad 3D completa con el software NVIDIA 3DTV Play, que permite juegos en 3D, visualización de imágenes y transmisión de vídeo web en 3D. Consulta www.nvidia.com/3dtv para obtener más información.

INSTRUCCIONES DE SEGURIDAD

Para reducir el riesgo de incendio, descarga eléctrica o lesiones, siempre sigue las precauciones de seguridad básicas.

Nota: Todo el hardware debe estar instalado antes de la instalación de los controladores.

• Desconecta la alimentación de tu ordenador desconectando la fuente principal de CA antes de la instalación.
• No utilices este producto cerca del agua o cuando tus manos o cuerpo estén mojados.
• No coloques este producto sobre superficies blandas que puedan bloquear las ranuras de ventilación y causar sobrecalentamiento.
• No coloques este producto cerca de un radiador o registro de calefacción.
• Coloca este producto de forma segura sobre una superficie estable. Si se cae, este producto puede sufrir daños graves.
• No permitas que nada descanse sobre el cable de alimentación. No coloques este producto donde una persona pueda pisar o tropezar con el cable de alimentación.
