NVIDIA GeForce RTX 3090 - Manual de la tarjeta gráfica

INTRODUCCIÓN

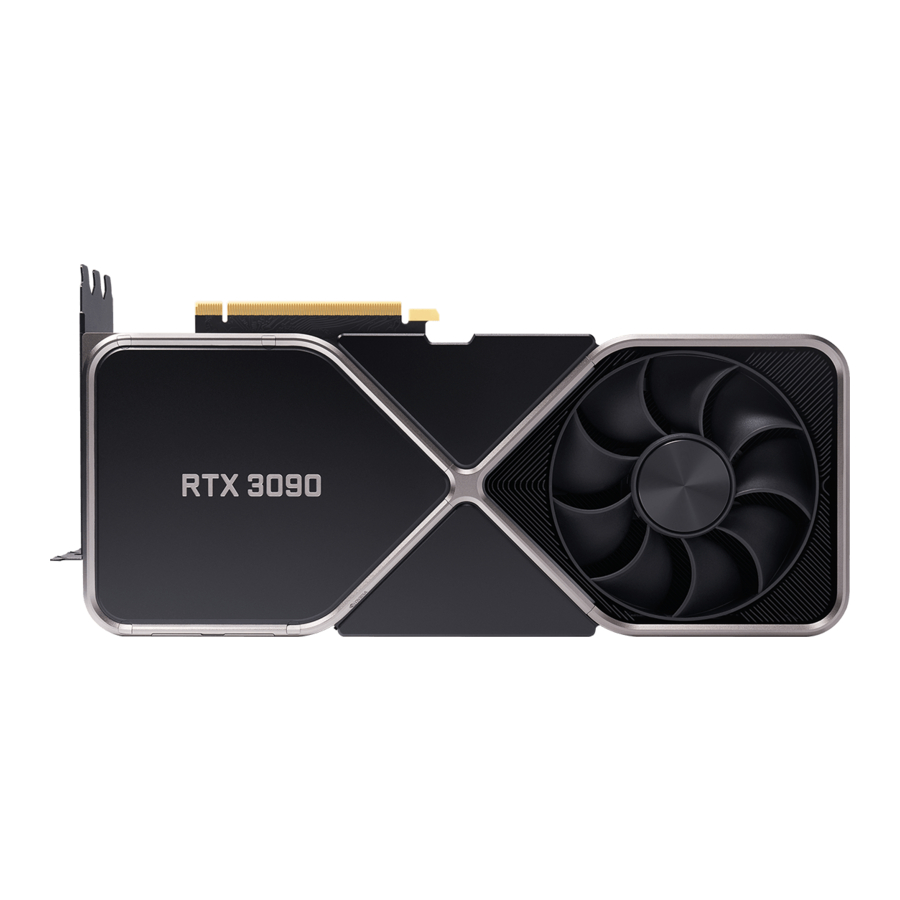

Gracias por elegir la tarjeta gráfica NVIDIA GeForce RTX 3090.
La GeForce RTX 3090 es una GPU grande y feroz (BFGPU) con un rendimiento de clase TITAN. Está impulsada por Ampere, la arquitectura RTX de segunda generación de NVIDIA, que duplica el trazado de rayos y el rendimiento de la IA con núcleos de trazado de rayos (RT) mejorados, núcleos Tensor y nuevos multiprocesadores de transmisión. Además, cuenta con unos asombrosos 24 GB de memoria G6X, todo para ofrecer la mejor experiencia de juego.

Acerca de esta guía

Esta guía de instalación trata sobre la instalación y el funcionamiento de la tarjeta gráfica NVIDIA GeForce RTX 3090.

Especificaciones del sistema

• Placa base
  Se requiere una ranura para gráficos PCl Express con espacio libre para una tarjeta de 12,3" (L) x 5,4" (An) x 3 ranuras.
• Fuente de alimentación del sistema
  Se requiere una fuente de alimentación del sistema de 750 W¹ con dos conectores de alimentación PCIE de 8 pines.
• Sistema operativo
  • Microsoft Windows 10, 64 bits, compilación 2004, recomendado
  • Linux de 64 bits
• Instalación del controlador
  • Se requieren 2 GB de espacio disponible en el disco duro para la instalación del controlador
  • Conexión a Internet

¹Es posible que una potencia nominal más baja funcione dependiendo de la configuración del sistema. Consulte con el proveedor de la PSU

DESEMBALAJE

Antes de desembalar su nueva tarjeta gráfica NVIDIA GeForce RTX 3090, es importante asegurarse de que cumple con todas las especificaciones del sistema enumeradas anteriormente para una instalación sin problemas.
Asegúrese de inspeccionar cada pieza de equipo enviada en la caja de embalaje. Si falta algo o está dañado, póngase en contacto con su distribuidor.

Equipo
El siguiente equipo y documentación se incluyen en la caja de la tarjeta gráfica GeForce RTX 3090.

INSTALACIÓN DEL HARDWARE

La instalación del hardware de la tarjeta gráfica NVIDIA GeForce implica abrir el ordenador. RTX 3090 Siga todas las instrucciones de seguridad que se proporcionan aquí para asegurarse de que no se produzcan daños en usted, en su ordenador o en la placa gráfica.

Antes de empezar

La tarjeta gráfica GeForce RTX 3090 es una tarjeta gráfica PCI Express 4.0 x 16. Es posible que su ordenador ya tenga una tarjeta gráfica instalada en la ranura PCl Express. Si es así, tendrá que quitar esa tarjeta gráfica y sustituirla por la tarjeta gráfica GeForce RTX 3090.
Si no tiene una tarjeta gráfica, esto significa que su placa base tiene gráficos integrados (hay un chip gráfico instalado en su placa base o integrado en el chipset de la placa base). Si este es el caso, no es necesario realizar ninguna acción antes de instalar su nueva tarjeta gráfica.
Utilice la tarjeta gráfica RTX 3090 con el ordenador personal (PC)/servidor ITE con certificación UL.

Instalación del dispositivo

Debido a que hay tantos sistemas informáticos diferentes en el mercado, el procedimiento para instalar la tarjeta gráfica GeForce RTX 3090 puede variar de un sistema a otro. Utilice las siguientes instrucciones como guía y consulte la documentación de su sistema informático para obtener más información sobre su sistema individual.

Nota: Es importante que toda la alimentación del ordenador esté desconectada antes de instalar la tarjeta gráfica.

Descargue la electricidad estática de su cuerpo tocando una superficie conectada a tierra antes de tocar la tarjeta gráfica. Una superficie conectada a tierra es el chasis del ordenador, o alguna otra superficie que sepa que está conectada a tierra.

ATENCIÓN: Si su sistema ha estado funcionando durante un tiempo antes de abrir los paneles, es muy importante que espere hasta que la tarjeta gráfica de su sistema se haya enfriado antes de sacar la tarjeta del sistema. Las tarjetas gráficas se calientan mucho cuando han estado funcionando durante un tiempo.

Utilice el siguiente procedimiento para instalar la tarjeta gráfica GeForce RTX 3090 en su sistema informático.

1. Apague su ordenador y monitor y desconecte el cable de alimentación. Dependiendo de su sistema informático, es posible que deba desconectar el cable que va a la parte posterior de su sistema. Marque los cables para asegurarse de que los vuelve a conectar correctamente.
2. Abra su ordenador retirando la cubierta/panel lateral. Consulte la documentación de su ordenador del fabricante original para obtener ayuda.
3. Retire cualquier tarjeta gráfica existente (si la hay). Guarde el hardware (como tornillos y soportes) para usarlo al instalar la tarjeta gráfica NVIDIA.
4. Retire tres cubiertas de ranura adyacentes si no tiene una tarjeta gráfica instalada.
   Retire tres cubiertas de ranura adyacentes que correspondan a la ranura PCl-Express en la que está instalando la tarjeta gráfica GeForce RTX 3090.


Nota: La tarjeta GeForce RTX 3090 es de triple ancho y requiere la extracción de tres cubiertas de ranura.

5. Enchufe la tarjeta gráfica GeForce RTX 3090 en la ranura Primary PCl Express x 16 de su placa base. Esta suele ser la ranura más cercana a la CPU, pero puede ser la segunda o tercera ranura. Busque la ranura etiquetada como x 16. Es probable que sea la única ranura PCl Express con una palanca de retención en el extremo de la ranura o la más cercana a la CPU.
   Instale su primera tarjeta gráfica GeForce RTX 3090 en la ranura Primary PCl Express x16 (la ranura Primary es la más cercana a la CPU).


ATENCIÓN: Esta tarjeta GPU no debe instalarse con los soportes de E/S orientados hacia abajo.

Si está instalando tarjetas gráficas GeForce RTX 3090 adicionales para una configuración SLI, continúe con el paso 6. Si solo está instalando una tarjeta gráfica, vaya al paso 7

6. Instale su segunda GeForce RTX 3090, para SLI de 2 vías, en la ranura PCl Express x16 exterior (la ranura exterior es la que está más alejada de la CPU). Conecte las dos tarjetas entre sí utilizando el puente GeForce RTX NVLink de 4 ranuras para productos de la serie 30.
   SLI de 2 vías: Instale su segunda GeForce RTX 3090 en la ranura PCI Express exterior (la ranura exterior es la que está más alejada de la CPU). Conecte las dos tarjetas entre sí utilizando el puente GeForce RTX NVI_ink de 4 ranuras para productos de la serie 30.


Nota: Consulte el manual de su placa base para obtener detalles específicos sobre la compatibilidad y la instalación de la configuración SLI.

Nota: El puente GeForce RTX NVLink de 4 ranuras para productos de la serie 30 se puede encontrar en www.nvidia.com.

7. Conecte dos conectores de alimentación de 8 pines de la fuente de alimentación a los conectores de 8 pines del dongle de alimentación NVIDIA Dual PCIe.

8. Conecte el conector de 12 pines del dongle de alimentación NVIDIA Dual PCIe al borde superior de la tarjeta gráfica GeForce RTX 3090.
   Conecte dos cables PCl Express de 8 pines separados de la fuente de alimentación del sistema al dongle de alimentación NVIDIA Dual PCIE de 8 pines.


ATENCIÓN: Utilice solo el dongle de alimentación NVIDIA Dual PCIE de 8 pines incluido con su tarjeta gráfica GeForce RTX 3090 Founders Edition.

9. Vuelva a instalar la cubierta en su ordenador.
10. Vuelva a conectar el cable de alimentación al PC.
11. Conecte la(s) pantalla(s) a la tarjeta gráfica.


INSTALACIÓN DEL SOFTWARE

Con el hardware instalado, ahora es el momento de instalar el software NVIDIA GeForce Experience y el controlador de gráficos.

Instalación del software GeForce Experience

1. Instale el software GeForce Experience.
   • Vaya a http://www.geforce.com/geforce-experience/download y haga clic en Descargar ahora (Download Now).
   • Acepte el acuerdo de licencia del software NVIDIA seleccionando Acepto y continuar (Agree and Continue). El software GeForce Experience comienza a instalarse.
   • Seleccione Cerrar (Close) para finalizar la instalación.
2. Optimice sus juegos instalados.
   • Abra GeForce Experience y haga clic en Buscar juegos (Scan for Games) y haga clic en OK para buscar sus juegos instalados.
   • Haga clic en Optimizar todo (Optimize All) para optimizar la configuración de su juego.
3. Instale los controladores más recientes.
   • Abra GeForce Experience y seleccione la pestaña Controladores (Drivers).
   • Seleccione Descargar controlador (Download Driver). Su controlador de GPU comienza a descargarse.
   • Seleccione Instalación rápida (Express Installation) cuando finalice la descarga. GeForce Experience comienza a instalar el controlador de gráficos.

Nota: La instalación puede tardar varios minutos en realizarse. Es posible que su pantalla se quede en blanco durante unos segundos una o más veces durante la instalación. Esto es normal.

• Haga clic en CERRAR (CLOSE) cuando se complete la instalación del controlador.

¡Enhorabuena!
¡Su tarjeta gráfica GeForce RTX 3090 ya está lista para usar!

CONFIGURACIÓN DE HDMI

La conexión de un HDTV a través de HDMI le permite emitir audio y vídeo digital desde su tarjeta gráfica a un HDTV.

Habilitación de audio a través de HDMI
Si se está conectando a su pantalla a través de HDMI, es posible que deba configurar la salida HDMI para que sea su dispositivo de audio predeterminado.

1. Seleccione Inicio Panel de control Sonido.
2. En la pestaña Reproducción, seleccione su pantalla HDMI y seleccione
3. Establecer como predeterminado (Set Default).

¡Enhorabuena! ¡Su(s) tarjeta(s) gráfica(s) GeForce ya está(n) lista(s) para usar!
Para obtener instrucciones detalladas sobre el uso del Panel de control de NVIDIA, consulte la Guía del usuario del panel de control (Control Panel User's Guide) que se encuentra en www.geforce.com/drivers (seleccione su controlador, luego haga clic en Guía del usuario del panel de control (Control Panel User's Guide) para descargar la Guía del usuario).

INSTRUCCIONES DE SEGURIDAD

Para reducir el riesgo de incendio, descarga eléctrica o lesiones, siga siempre las precauciones básicas de seguridad.

Nota: Todo el hardware debe estar instalado antes de la instalación de los controladores.

• Desconecte la alimentación de su ordenador desconectando la fuente principal de CA antes de la instalación.
• No instale esta tarjeta con la E/S hacia abajo.
• No opere este producto cerca del agua o cuando sus manos o cuerpo estén mojados.
• No coloque este producto sobre superficies blandas que puedan bloquear las ranuras de ventilación y provocar un sobrecalentamiento.
• No coloque este producto cerca de un radiador o calefactor.
• Coloque este producto de forma segura sobre una superficie estable. Si se cae, este producto puede sufrir daños graves.
• No permita que nada descanse sobre el cable de alimentación. No coloque este producto donde una persona pueda pisar o tropezar con el cable de alimentación.

Referencias

• Líder mundial en computación de inteligencia artificial | NVIDIA
• Actualizar controladores y configuraciones óptimas para jugar | NVIDIA GeForce Experience
• Controladores oficiales de GeForce | NVIDIA

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar NVIDIA GeForce RTX 3090 - Manual de la tarjeta gráfica
