Manual de la tarjeta gráfica NVIDIA GeForce RTX 3060 Ti

INTRODUCCIÓN

La GeForce RTXTM 3060 Ti te permite disfrutar de los últimos juegos con la potencia de Ampere, la arquitectura RTX de 2.ª generación de NVIDIA. Consigue un rendimiento increíble con los núcleos Ray Tracing y Tensor mejorados, nuevos multiprocesadores de streaming y memoria G6 de alta velocidad.

Acerca de esta guía

Esta guía de instalación trata sobre la instalación y el funcionamiento de la tarjeta gráfica NVIDIA GeForce RTX 3060 Ti.

Especificaciones del sistema

• Placa base
  Se requiere una ranura gráfica PCl Express con espacio libre para una tarjeta de 9,5" (L) x 4,4" (An) x 2 ranuras.
• Fuente de alimentación del sistema
  Se requiere una fuente de alimentación del sistema de 600 W¹ con un conector de alimentación PCIE de 8 pines.
• Sistema operativo
  • Microsoft Windows 10, 64 bits, compilación 2004, recomendado
  • Linux de 64 bits
• Instalación del controlador
  • Se requieren 2 GB de espacio disponible en el disco duro para la instalación del controlador
  • Conexión a Internet

¹ Una potencia nominal más baja puede funcionar dependiendo de la configuración del sistema. Consulte con el proveedor de la PSU

DESEMBALAJE

Antes de desembalar su nueva tarjeta gráfica NVIDIA GeForce RTX 3060 Ti, es importante asegurarse de que cumple con todas las especificaciones del sistema enumeradas anteriormente para una instalación sin problemas.
Asegúrese de inspeccionar cada pieza del equipo enviada en la caja de embalaje. Si falta algo o está dañado, póngase en contacto con su distribuidor.

Equipo
El siguiente equipo y documentación se incluyen en la caja de la tarjeta gráfica GeForce RTX 3060 Ti.

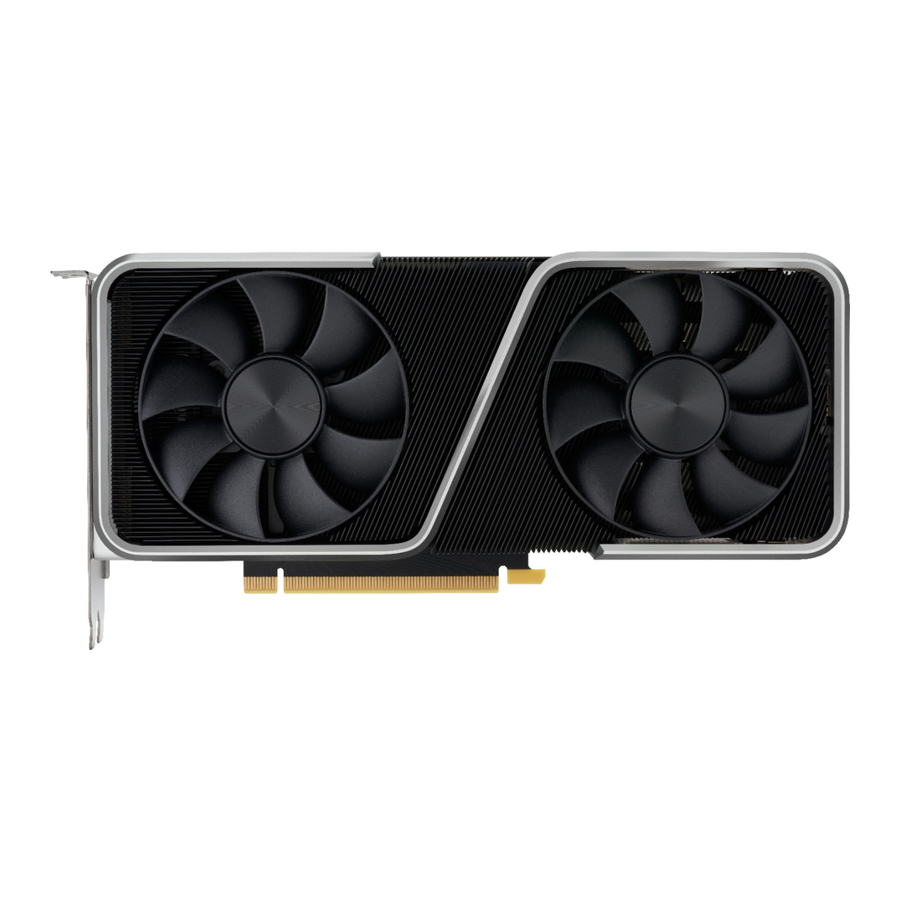

Tarjeta gráfica GeForce RTX 3060 Ti

INSTALACIÓN DE HARDWARE

La instalación del hardware de la tarjeta gráfica NVIDIA GeForce implica abrir el equipo. RTX 3060 Ti Siga todas las instrucciones de seguridad que se proporcionan aquí para asegurarse de que no haya daños para usted, su equipo o la placa gráfica.

Antes de empezar

La tarjeta gráfica GeForce RTX 3060 Ti es una tarjeta gráfica PCl Express 4.0 x 16. Es posible que su equipo ya tenga una tarjeta gráfica instalada en la ranura PCl Express. Si es así, tendrá que quitar esa tarjeta gráfica y sustituirla por la tarjeta gráfica GeForce RTX 3060 Ti.
Si no tiene una tarjeta gráfica, esto significa que su placa base tiene gráficos integrados (hay un chip gráfico instalado en su placa base o integrado en el chipset de la placa base). Si este es el caso, no es necesario realizar ninguna acción antes de instalar su nueva tarjeta gráfica.
Utilice la tarjeta gráfica RTX 3060 Ti con un ordenador personal (PC)/servidor ITE con certificación UL.

Instalación del dispositivo

Debido a que hay tantos sistemas informáticos diferentes en el mercado, el procedimiento para instalar la tarjeta gráfica GeForce RTX 3060 Ti puede variar de un sistema a otro. Utilice las siguientes instrucciones como guía y consulte la documentación de su sistema informático para obtener más información sobre su sistema individual.

Nota: Es importante que toda la alimentación del equipo esté desconectada antes de instalar la tarjeta gráfica.

Descargue la electricidad estática de su cuerpo tocando una superficie conectada a tierra antes de tocar la tarjeta gráfica. Una superficie conectada a tierra es el chasis del equipo o alguna otra superficie que sepa que está conectada a tierra.

ATENCIÓN: Si su sistema ha estado funcionando durante un tiempo antes de abrir los paneles, es muy importante que espere hasta que la tarjeta gráfica de su sistema se haya enfriado antes de sacar la tarjeta del sistema. Las tarjetas gráficas se calientan mucho cuando han estado funcionando durante un período de tiempo.

Utilice el siguiente procedimiento para instalar la tarjeta gráfica GeForce RTX 3060 Ti en su sistema informático.

1. Apague el equipo y el monitor y desconecte el cable de alimentación.
   Dependiendo de su sistema informático, es posible que deba desconectar el cable que va a la parte posterior de su sistema. Marque los cables para asegurarse de que los vuelve a conectar correctamente.
2. Abra su equipo retirando la cubierta/panel lateral. Consulte la documentación de su equipo del fabricante original para obtener ayuda.
3. Retire cualquier tarjeta gráfica existente (si la hay). Guarde el hardware (como tornillos y soportes) para utilizarlo al instalar la tarjeta gráfica NVIDIA.
4. Retire dos tapas de ranura adyacentes si no tiene una tarjeta gráfica instalada.
   Retire dos tapas de ranura adyacentes que correspondan a la ranura PCl-Express en la que está instalando la tarjeta gráfica GeForce RTX 3060 Ti.


Nota: La tarjeta GeForce RTX 3060 Ti es de doble ancho y requiere la extracción de dos tapas de ranura.

5. Enchufe la tarjeta gráfica GeForce RTX 3060 Ti en la ranura PCl Express x16 principal de su placa base. Esta suele ser la ranura más cercana a la CPU, pero puede ser la segunda o tercera ranura. Busque la ranura etiquetada como x 16. Es probable que sea la única ranura PCl Express con una palanca de retención en el extremo de la ranura o la más cercana a la CPU.
   Instale su tarjeta gráfica GeForce RTX 3060 Ti en la ranura PCl Express x 16 principal (la ranura principal es la más cercana a la CPU).


ATENCIÓN: Esta tarjeta GPU no debe instalarse con los soportes de E/S orientados hacia abajo.

6. Conecte un conector de alimentación de 8 pines de la fuente de alimentación al NVIDIA Single PCIE 8-pin Power Dongle.

7. Conecte el conector de 12 pines del NVIDIA Single PCIe Power Dongle al borde superior de la tarjeta gráfica GeForce RTX 3060 Ti.
   Conecte el NVIDIA Single PCIe Power Dongle de 12 pines a la parte superior de la tarjeta gráfica GeForce RTX 3060 Ti.

8. Vuelva a instalar la cubierta en su equipo.
9. Vuelva a conectar el cable de alimentación al PC.
10. Conecte la(s) pantalla(s) a la tarjeta gráfica.


INSTALACIÓN DE SOFTWARE

Con el hardware instalado, ahora es el momento de instalar el software NVIDIA GeForce Experience y el controlador de gráficos.

Instalación del software GeForce Experience

1. Instale el software GeForce Experience.
   • Vaya a http://www.geforce.com/geforce-experience/download y haga clic en Descargar ahora.
   • Acepte el acuerdo de licencia del software NVIDIA seleccionando Acepto y continuar. El software GeForce Experience comienza a instalarse.
   • Seleccione Cerrar para finalizar la instalación.
2. Optimice sus juegos instalados.
   • Abra GeForce Experience y haga clic en Buscar juegos y haga clic en Aceptar para buscar sus juegos instalados.
   • Haga clic en Optimizar todo para optimizar la configuración de su juego.
3. Instale los controladores más recientes.
   • Abra GeForce Experience y seleccione la pestaña Controladores.
   • Seleccione Descargar controlador. Su controlador de GPU comienza a descargarse.
   • Seleccione Instalación rápida cuando finalice la descarga. GeForce Experience comienza a instalar el controlador de gráficos.

Nota: La instalación puede tardar varios minutos en realizarse. Es posible que la pantalla se quede en blanco durante unos segundos una o más veces durante la instalación. Esto es normal.

• Haga clic en CERRAR cuando se complete la instalación del controlador.

¡Enhorabuena!
¡Su tarjeta gráfica GeForce RTX 3060 Ti ya está lista para usar!

CONFIGURACIÓN DE HDMI

La conexión de un HDTV a través de HDMI le permite enviar audio y vídeo digitales desde su tarjeta gráfica a un HDTV.

Activación de audio a través de HDMI
Si se está conectando a su pantalla a través de HDMI, es posible que deba configurar la salida HDMI para que sea su dispositivo de audio predeterminado.

1. Seleccione Inicio Panel de control Sonido.
2. En la pestaña Reproducción, seleccione su pantalla HDMI y seleccione
3. Establecer como predeterminado.

¡Enhorabuena! ¡Su(s) tarjeta(s) gráfica(s) GeForce ya está(n) lista(s) para usar!
Para obtener instrucciones detalladas sobre el uso del Panel de control de NVIDIA, consulte la Guía del usuario del Panel de control que se encuentra en www.geforce.com/drivers (seleccione su controlador y, a continuación, haga clic en Guía del usuario del Panel de control para descargar la Guía del usuario).

INSTRUCCIONES DE SEGURIDAD

Para reducir el riesgo de incendio, descarga eléctrica o lesiones, siga siempre las precauciones básicas de seguridad.

Nota: Todo el hardware debe instalarse antes de la instalación de los controladores.

• Desconecte la alimentación de su equipo desconectando la fuente principal de CA antes de la instalación.
• No instale esta tarjeta con la E/S hacia abajo.
• No utilice este producto cerca del agua o cuando sus manos o cuerpo estén mojados.
• No coloque este producto sobre superficies blandas que puedan bloquear las ranuras de ventilación y provocar un sobrecalentamiento.
• No coloque este producto cerca de un registro de calefacción o radiador.
• Coloque este producto de forma segura sobre una superficie estable. Si se cae, este producto podría sufrir daños graves.
• No permita que nada descanse sobre el cable de alimentación. No coloque este producto donde una persona pueda pisar o tropezar con el cable de alimentación.

Referencias

• Actualizar controladores y ajustes óptimos jugables | NVIDIA GeForce Experience
• Controladores oficiales de GeForce | NVIDIA

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de la tarjeta gráfica NVIDIA GeForce RTX 3060 Ti
