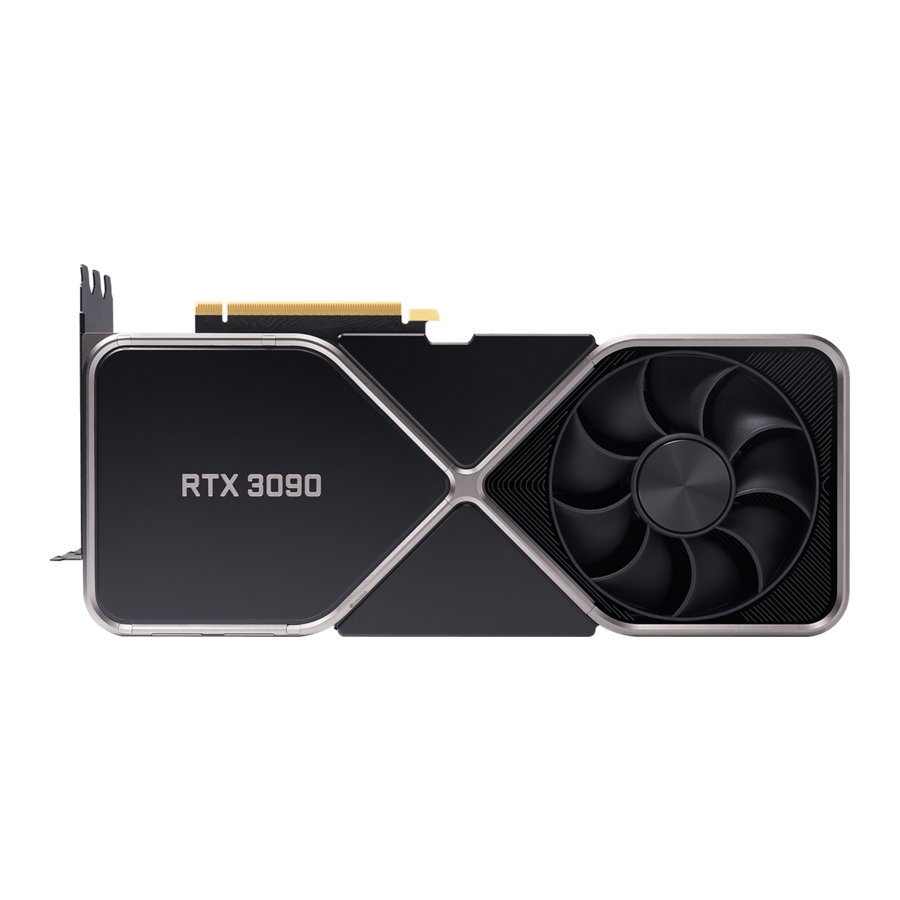

NVIDIA GeForce RTX 3090 – Grafikus kártya kézikönyv

BEVEZETÉS

Köszönjük, hogy az NVIDIA GeForce RTX 3090 grafikus kártyát választotta.
A GeForce RTX 3090 egy nagyméretű, félelmetes GPU (BFGPU) TITAN osztályú teljesítménnyel. Az Ampere hajtja – az NVIDIA 2. generációs RTX architektúrája –, amely megduplázza a sugárkövetést és a mesterséges intelligencia teljesítményét a továbbfejlesztett Ray Tracing (RT) magokkal, a Tensor magokkal és az új streaming multiprocesszorokkal. Ráadásul lenyűgöző 24 GB G6X memóriával rendelkezik, mindezt a tökéletes játékélmény érdekében.

A kézikönyvről

Ez a telepítési útmutató az NVIDIA GeForce RTX 3090 grafikus kártya telepítését és működését tárgyalja.

Rendszerkövetelmények

• Alaplap
  PCl Express grafikus kártyahely szükséges, 12,3" (H) x 5,4" (Sz) x 3 bővítőhelyes kártya számára megfelelő hellyel.
• Rendszertápegység
  750 W-os rendszertápegység¹ szükséges két PCIE 8 tűs tápcsatlakozóval.
• Operációs rendszer
  • Microsoft Windows 10, 64 bites, 2004-es build, ajánlott
  • Linux 64 bites
• Illesztőprogram telepítése
  • 2 GB szabad merevlemezterület szükséges az illesztőprogram telepítéséhez
  • Internetkapcsolat

¹Alacsonyabb teljesítmény is működhet a rendszer konfigurációjától függően. Kérjük, ellenőrizze a tápegység gyártójánál

KICSOMAGOLÁS

Az új NVIDIA GeForce RTX 3090 grafikus kártya kicsomagolása előtt fontos, hogy megbizonyosodjon arról, hogy megfelel a fent felsorolt összes rendszerkövetelménynek a zökkenőmentes telepítés érdekében.
Ügyeljen arra, hogy ellenőrizze a csomagolódobozban szállított összes berendezést. Ha valami hiányzik vagy sérült, forduljon a viszonteladóhoz.

Berendezés
A következő berendezések és dokumentációk tartoznak a GeForce RTX 3090 grafikus kártya dobozába.

HARDVER TELEPÍTÉSE

Az NVIDIA GeForce grafikus kártya hardverének telepítése magában foglalja a számítógép kinyitását. RTX 3090 Kövesse az itt található összes biztonsági utasítást annak biztosítására, hogy ne sérüljön meg sem Ön, sem a számítógépe, sem a grafikus kártya.

Mielőtt elkezdené

A GeForce RTX 3090 grafikus kártya egy PCI Express 4.0 x 16 grafikus kártya. Lehet, hogy a számítógépében már van egy grafikus kártya a PCl Express bővítőhelyen. Ha igen, akkor el kell távolítania ezt a grafikus kártyát, és ki kell cserélnie a GeForce RTX 3090 grafikus kártyára.
Ha nincs grafikus kártyája, ez azt jelenti, hogy az alaplapja rendelkezik alaplapi grafikával (az alaplapjára vagy az alaplap chipsetjébe egy grafikus chip van beépítve). Ha ez a helyzet, akkor nincs szükség semmilyen intézkedésre az új grafikus kártya telepítése előtt.
Használja az RTX 3090 grafikus kártyát UL-listás ITE személyi számítógéppel (PC) / szerverrel.

Az eszköz telepítése

Mivel a piacon nagyon sokféle számítógépes rendszer létezik, a GeForce RTX 3090 grafikus kártya telepítésének eljárása rendszertől függően változhat. Használja az alábbi utasításokat irányelvként, és további információkért tekintse meg a számítógépes rendszer dokumentációját az egyéni rendszerével kapcsolatban.

Megjegyzés: Fontos, hogy a grafikus kártya telepítése előtt a számítógép minden tápellátását lekapcsolja.

A grafikus kártya megérintése előtt vezesse le a test statikus elektromosságát egy földelt felület megérintésével. Földelt felület a számítógépház, vagy bármilyen más felület, amelyről tudja, hogy földelt.

FIGYELEM: Ha a rendszere már egy ideje működik a panelek kinyitása előtt, nagyon fontos, hogy várjon, amíg a rendszerben lévő grafikus kártya lehűl, mielőtt kivenné a kártyát a rendszerből. A grafikus kártyák nagyon felforrósodnak, ha hosszabb ideig működnek.

A GeForce RTX 3090 grafikus kártya számítógépes rendszerbe történő telepítéséhez kövesse az alábbi eljárást.

1. Kapcsolja ki a számítógépet és a monitort, és húzza ki a tápkábelt. A számítógépes rendszertől függően előfordulhat, hogy le kell választania a rendszer hátuljába menő kábelt. Jelölje meg a kábeleket, hogy megbizonyosodhasson arról, hogy megfelelően csatlakoztatja őket.
2. Nyissa ki a számítógépet a fedél/oldalpanel eltávolításával. Segítségért tekintse meg a számítógép eredeti gyártójának dokumentációját.
3. Távolítsa el a meglévő grafikus kártyát (ha van ilyen). Mentse el a hardvert (például csavarokat és konzolokat) az NVIDIA grafikus kártya telepítésekor történő használatra.
4. Távolítson el három szomszédos bővítőhely fedelét, ha nincs telepítve grafikus kártya.
   Távolítsa el a három szomszédos bővítőhely fedelét, amely megfelel annak a PCl-Express bővítőhelynek, amelybe a GeForce RTX 3090 grafikus kártyát telepíti.


Megjegyzés: A GeForce RTX 3090 kártya három bővítőhely széles, és három bővítőhely fedelét kell eltávolítani.

5. Dugja be a GeForce RTX 3090 grafikus kártyát az alaplap elsődleges PCl Express x 16 bővítőhelyébe. Ez gyakran a CPU-hoz legközelebb eső bővítőhely, de lehet a második vagy harmadik bővítőhely is. Keresse meg az x 16 jelzésű bővítőhelyet. Valószínűleg ez lesz az egyetlen PCl Express bővítőhely, amelynek rögzítőkarja van a bővítőhely végén, vagy a CPU-hoz legközelebb eső.
   Telepítse az első GeForce RTX 3090 grafikus kártyáját az elsődleges PCl Express x16 bővítőhelybe (az elsődleges bővítőhely a CPU-hoz legközelebb eső).


FIGYELEM: Ezt a GPU-kártyát nem szabad úgy telepíteni, hogy az I/O konzolok lefelé nézzenek.

Ha további GeForce RTX 3090 grafikus kártyákat telepít SLI konfigurációhoz, folytassa a 6. lépéssel. Ha csak egy grafikus kártyát telepít, folytassa a 7. lépéssel.

6. Telepítse a második GeForce RTX 3090 kártyáját, a 2 utas SLI-hez, a külső PCl Express x16 bővítőhelybe (a külső bővítőhely a CPU-tól legtávolabb eső). Csatlakoztassa a két kártyát egymáshoz a GeForce RTX NVLink Bridge 4 bővítőhellyel a 30-as sorozatú termékekhez.
   2 utas SLI: Telepítse a második GeForce RTX 3090 kártyáját a külső PCI Express bővítőhelybe (a külső bővítőhely a CPU-tól legtávolabb eső). Csatlakoztassa a két kártyát egymáshoz a GeForce RTX NVI_ink Bridge 4 bővítőhellyel a 30-as sorozatú termékekhez.


Megjegyzés: Az SLI konfiguráció támogatásával és telepítésével kapcsolatos konkrét részletekért nézze meg az alaplap kézikönyvét.

Megjegyzés: A GeForce RTX NVLink Bridge 4 bővítőhely a 30-as sorozatú termékekhez a www.nvidia.com oldalon található meg.

7. Csatlakoztasson két 8 tűs tápcsatlakozót a tápegységről az NVIDIA Dual PCIe tápdongle 8 tűs csatlakozóihoz.

8. Csatlakoztassa a 12 tűs csatlakozót az NVIDIA Dual PCIe tápdongle-ról a GeForce RTX 3090 grafikus kártya felső éléhez.
   Csatlakoztasson két különálló 8 tűs PCl Express kábelt a rendszertápegységről az NVIDIA Dual PCIE 8 tűs tápdongle-hoz.


FIGYELEM: Csak a mellékelt NVIDIA Dual PCIE 8 tűs tápdongle-t használja a GeForce RTX 3090 Founders Edition grafikus kártyájával.

9. Szerelje vissza a fedelet a számítógépére.
10. Csatlakoztassa újra a tápkábelt a számítógéphez.
11. Csatlakoztassa a kijelző(ke)t a grafikus kártyához.


SZOFTVER TELEPÍTÉSE

A hardver telepítésével elérkezett az NVIDIA GeForce Experience szoftver és a grafikus illesztőprogram telepítésének ideje.

GeForce Experience szoftver telepítése

1. Telepítse a GeForce Experience szoftvert.
   • Lépjen a http://www.geforce.com/geforce-experience/download oldalra, és kattintson a Download Now (Letöltés most) gombra.
   • Fogadja el az NVIDIA szoftverlicenc-szerződését az Agree and (Elfogadom és) Continue (Folytatom) kiválasztásával. A GeForce Experience szoftver telepítése megkezdődik.
   • Válassza a Close (Bezár) lehetőséget a telepítés befejezéséhez.
2. Optimalizálja a telepített játékait.
   • Nyissa meg a GeForce Experience alkalmazást, kattintson a Scan for Games (Játékok keresése) gombra, majd kattintson az OK gombra a telepített játékok kereséséhez.
   • Kattintson az Optimize All (Összes optimalizálása) gombra a játékbeállítások optimalizálásához.
3. Telepítse a legújabb illesztőprogramokat.
   • Nyissa meg a GeForce Experience alkalmazást, és válassza a Drivers (Illesztőprogramok) fület.
   • Válassza a Download Driver (Illesztőprogram letöltése) lehetőséget. A GPU illesztőprogram letöltése megkezdődik.
   • Válassza az Express Installation (Expressz telepítés) lehetőséget, amikor a letöltés befejeződik. A GeForce Experience elkezdi telepíteni a grafikus illesztőprogramot.

Megjegyzés: A telepítés eltarthat néhány percig. A képernyő a telepítés során egy vagy többször elsötétülhet néhány másodpercre. Ez normális.

• Kattintson a CLOSE (BEZÁRÁS) gombra, amikor az illesztőprogram telepítése befejeződött.

Gratulálunk!
A GeForce RTX 3090 grafikus kártyája most már használatra kész!

HDMI KONFIGURÁLÁSA

A HDTV HDMI-n keresztüli csatlakoztatásával digitális hangot és videót is kiadhat a grafikus kártyáról egy HDTV-re.

Hang engedélyezése HDMI-n keresztül
Ha HDMI-n keresztül csatlakozik a kijelzőhöz, előfordulhat, hogy a HDMI kimenetet kell beállítania alapértelmezett hangeszközként.

1. Válassza a Start Vezérlőpult Hang lehetőséget.
2. A Lejátszás fülön válassza ki a HDMI kijelzőt, és válassza a
3. Alapértelmezett beállítása lehetőséget.

Gratulálunk! A GeForce grafikus kártyája(i) most már használatra kész(ek)!
Az NVIDIA vezérlőpult használatával kapcsolatos részletes utasításokért tekintse meg a Control (Vezérlő) Panel User's Guide (Felhasználói kézikönyv) című dokumentumot, amely a www.geforce.com/drivers oldalon található (válassza ki az illesztőprogramot, majd kattintson a Control (Vezérlő) Panel User's Guide (Felhasználói kézikönyv) elemre a Felhasználói kézikönyv letöltéséhez).

BIZTONSÁGI UTASÍTÁSOK

A tűz, áramütés vagy sérülés kockázatának csökkentése érdekében mindig tartsa be az alapvető biztonsági óvintézkedéseket.

Megjegyzés: Az illesztőprogramok telepítése előtt minden hardvert telepíteni kell.

• A telepítés előtt húzza ki a számítógép tápellátását az AC főforrás leválasztásával.
• Ne telepítse ezt a kártyát lefelé néző I/O-val.
• Ne használja ezt a terméket víz közelében, vagy ha a keze vagy a teste nedves.
• Ne helyezze ezt a terméket puha felületre, amely elzárhatja a szellőzőnyílásokat és túlmelegedést okozhat.
• Ne helyezze ezt a terméket fűtőtest vagy radiátor közelébe.
• Helyezze ezt a terméket biztonságosan egy stabil felületre. A termék súlyos károsodást szenvedhet, ha leesik.
• Ne engedjen semmit a tápkábelre támaszkodni. Ne helyezze ezt a terméket olyan helyre, ahol valaki ráléphet vagy megbotlik a tápkábelben.
