Manual del Klein Tools Coax Explorer 2

DESCRIPCIÓN GENERAL

1. Control remoto de prueba n.º 1 (rojo)
2. Conector F
3. Tapa de la batería
4. 2 baterías AAA (incluidas)
5. Botón TEST (PRUEBA)
6. LED de APROBADO
7. LED de falla ABIERTO
8. LED de falla CORTO
9. Clip de bolsillo (parte posterior)

NOTA: El probador no contiene piezas reparables por el usuario.

ESPECIFICACIONES GENERALES

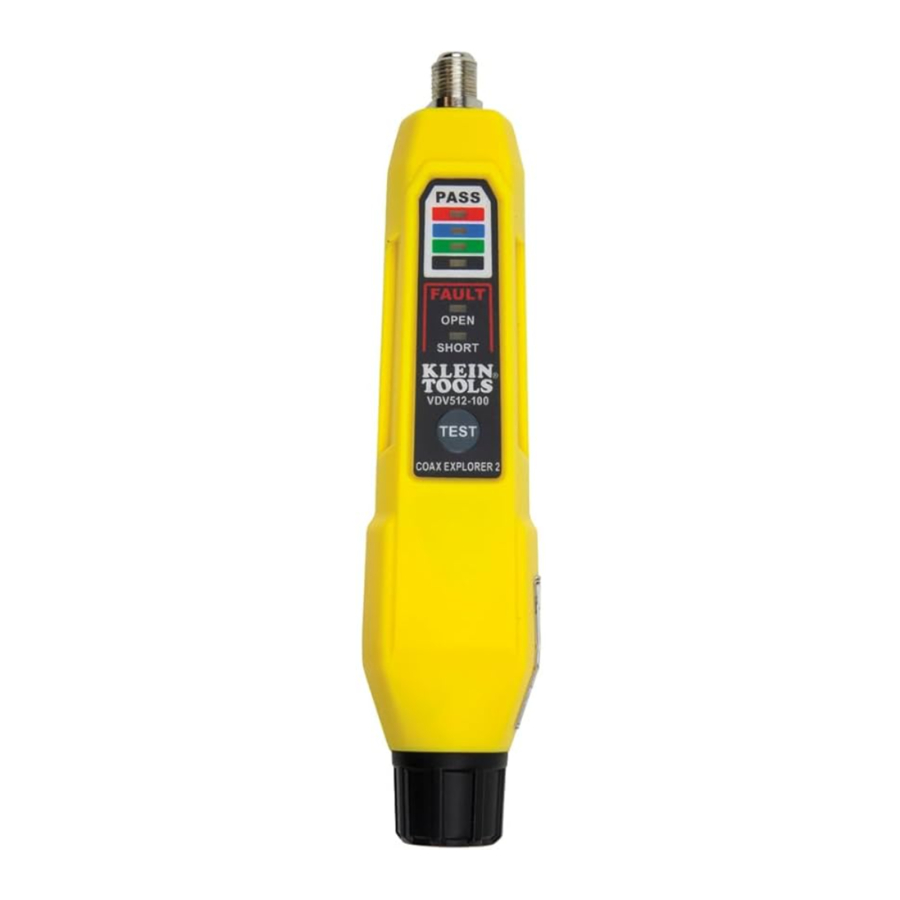

El Klein Tools Coax Explorer^® 2 verifica la continuidad correcta de los cables coaxiales de conector F y traza su ubicación. Los controles remotos enchufables con código de color permiten probar y trazar hasta cuatro cables, mostrando el estado del cable a través de indicadores LED (PASS [APROBADO], OPEN [ABIERTO] o SHORT [CORTO]) que también identifican la ubicación del cable/control remoto. Se incluye el control remoto n.º 1 (rojo); los controles remotos adicionales están disponibles por separado.

• Entorno: Interior
• Altitud de funcionamiento: 10000 pies (3000 m) máximo
• Temperatura de funcionamiento: 32° a 122°F (0° a 50°C)
• Temperatura de almacenamiento: -4° a 140°F (-20° a 60°C)
• Humedad relativa: 10 % a 90 % sin condensación
• Dimensiones (incluido el soporte remoto): 5.7" x 2.3" x 1.1" (145 x 32 x 29 mm)
• Peso (incluidas las baterías): 4.8 oz. (136 g) Especificaciones sujetas a cambios.

PRUEBA/TRAZADO DE CABLES

NOTA: No debe utilizarse en circuitos o tomas de corriente con alimentación.

1. Conecte el control remoto de prueba a un extremo del cable o toma de corriente que se va a probar. Si es necesario, utilice un adaptador F (no incluido) para conectar el control remoto de prueba al cable.
2. Conecte el extremo opuesto del cable o toma de corriente que se va a probar al conector F en el Coax Explorer^® 2.
3. Mantenga presionado el botón TEST (PRUEBA) . Si el cable está conectado correctamente, el LED superior (rojo) PASS (APROBADO) se iluminará. Si hay un problema con el cable, uno de los LED FAULT (FALLA) (OPEN [ABIERTO] o SHORT [CORTO] ) se iluminará.

PRUEBA DE UN CABLE NO INSTALADO

1. Con un adaptador F (no incluido), conecte un control remoto de prueba a un extremo del cable que se va a probar.
2. Conecte el extremo opuesto del cable que se va a probar al conector F en el Coax Explorer^® 2.
3. Mantenga presionado el botón TEST (PRUEBA) . Si el cable está conectado correctamente, el LED PASS (APROBADO) correspondiente se iluminará. Si hay un problema con el cable, uno de los LED FAULT (FALLA) (OPEN [ABIERTO] o SHORT [CORTO] ) se iluminará.

REEMPLAZO DE LA BATERÍA

(FIG. 1)
Cuando se presiona el botón TEST (PRUEBA) y no se enciende ningún LED, las baterías deben reemplazarse.

1. Desenrosque la tapa de la batería .
2. Retire y recicle las dos baterías AAA gastadas .
3. Instale dos baterías AAA nuevas, con el lado positivo (+) hacia el interior del probador como se muestra.
4. Vuelva a atornillar la tapa de la batería firmemente en su lugar.

ALMACENAMIENTO

Retire las baterías cuando el probador no esté en uso durante un período prolongado. No lo exponga a altas temperaturas ni a la humedad. Después de un período de almacenamiento en condiciones extremas que superen los límites mencionados en la sección ESPECIFICACIONES GENERALES, permita que el probador vuelva a las condiciones normales de funcionamiento antes de usarlo.

SERVICIO AL CLIENTE

KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069
1-877-775-5346 customerservice@kleintools.com
www.kleintools.com
