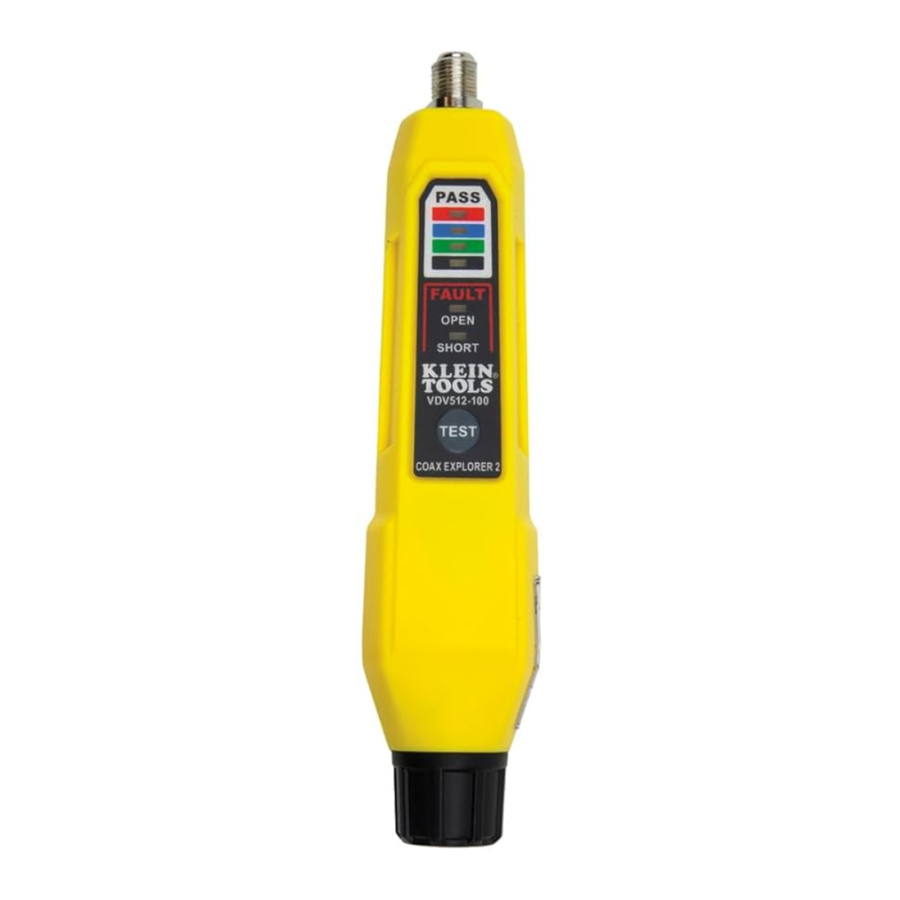

ÜLEVAADE

Testpult nr 1 (punane)
F-pistik
Patareipesa kaas
2x AAA patareid (kaasas)
TEST nupp
PASS LED-id
OPEN rikke LED
SHORT rikke LED
Taskuklamber (tagakülg)

MÄRKUS. Tester ei sisalda kasutaja poolt hooldatavaid osi.

ÜLDNÕUDED

Klein Toolsi Coax Explorer^® 2 kontrollib F-pistikuga koaksiaalkaablite õiget järjepidevust ja kaardistab nende asukoha. Värvikoodiga pealepandavad puldid võimaldavad testida ja kaardistada kuni nelja kaablit, kuvades kaabli olekut LED-indikaatoritega (PASS, OPEN või SHORT), mis tuvastavad ka kaabli/puldiasukoha. Kaasas on pult nr 1 (punane), täiendavad puldid on saadaval eraldi.

Keskkond: Siseruumid
Töökõrgus: maksimaalselt 10 000 jalga (3000 m)
Töötemperatuur: 32° kuni 122°F (0° kuni 50°C)
Säilitustemperatuur: -4° kuni 140°F (-20° kuni 60°C)
Suhteline õhuniiskus: 10% kuni 90% mittekondenseeruv
Mõõtmed (koos puldikinnitusseadmega): 5,7 x 2,3 x 1,1 tolli (145 x 32 x 29 mm)
Kaal (koos patareidega): 4,8 untsi (136 g) Tehnilised andmed võivad muutuda.

KAABLITE TESTIMINE/KAARDISTAMINE

MÄRKUS. Mitte kasutada vooluringidel või pistikupesadel.

Ühendage testpult testitava kaabli või pistikupesa ühte otsa. Vajadusel kasutage testpuldi kaabli külge ühendamiseks F-adapterit (ei ole kaasas).
Ühendage testitava kaabli või pistikupesa vastaspoolne ots Coax Explorer^® 2 F-pistikuga .
Vajutage ja hoidke all nuppu TEST . Kui kaabel on õigesti ühendatud, süttib ülemine (punane) PASS LED . Kui kaabliga on probleem, süttib üks FAULT LED-idest (OPEN või SHORT ).

PAIGALDAMATA KAABLI TESTIMINE

Kasutades F-adapterit (ei ole kaasas), ühendage testpult testitava kaabli ühte otsa.
Ühendage testitava kaabli vastaspoolne ots Coax Explorer^® 2 F-pistikuga .
Vajutage ja hoidke all nuppu TEST . Kui kaabel on õigesti ühendatud, süttib vastav PASS LED . Kui kaabliga on probleem, süttib üks FAULT LED-idest (OPEN või SHORT ).

PATAREIDE VAHETAMINE

(JOON. 1)
Kui nupu TEST vajutamisel ükski LED ei sütti, tuleb patareid välja vahetada.

Keerake patareipesa kaas lahti.
Eemaldage ja võtke ringlusse kaks kasutatud AAA patareid .
Paigaldage kaks uut AAA patareid, positiivne (+) pool testeri sissepoole, nagu näidatud.
Keerake patareipesa kaas tihedalt tagasi oma kohale.

SÄILITAMINE

Eemaldage patareid, kui te testerit pikema aja jooksul ei kasuta. Ärge jätke seda kõrgete temperatuuride või niiskuse kätte. Pärast äärmuslikes tingimustes säilitamist, mis ületavad jaotises ÜLDNÕUDED nimetatud piire, laske testeril enne kasutamist tavapärastesse töötingimustesse naasta.
