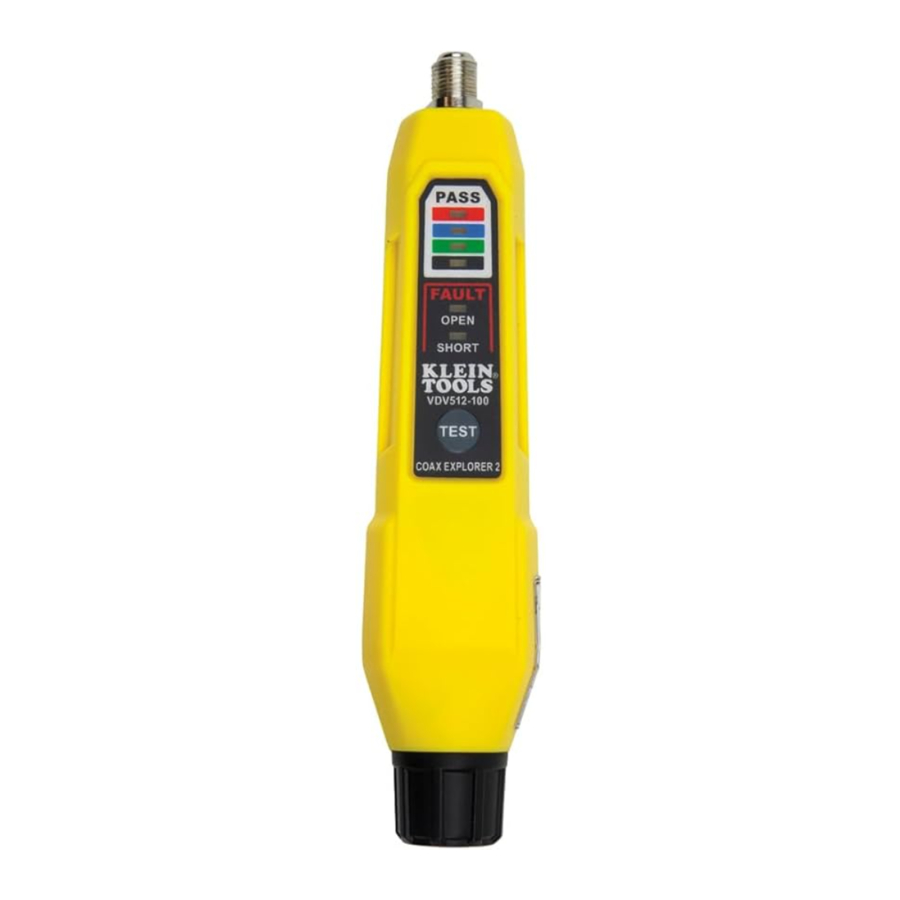

ÁTTEKINTÉS

1. tesztelő távirányító (piros)
F-csatlakozó
Akkumulátorfedél
2 db AAA elem (tartozék)
TEST gomb
PASS LED-ek
OPEN hiba LED
SHORT hiba LED
Zsebcsipesz (hátul)

MEGJEGYZÉS: A teszter belsejében nincsenek felhasználó által javítható alkatrészek.

ÁLTALÁNOS MŰSZAKI ADATOK

A Klein Tools Coax Explorer^® 2 ellenőrzi az F-csatlakozós koaxiális kábelek megfelelő folytonosságát és feltérképezi a helyüket. A színkódolt, rányomható távirányítók lehetővé teszik legfeljebb négy kábel tesztelését és feltérképezését, a kábel állapotát LED-jelzőkkel (PASS, OPEN vagy SHORT) jelzi, amelyek a kábel/távirányító helyét is azonosítják. Az 1. távirányító (piros) tartozék, a további távirányítók külön kaphatók.

Környezet: Beltéri
Üzemi magasság: 10000 láb (3000 m) maximum
Üzemi hőmérséklet: 32° és 122°F között (0° és 50°C között)
Tárolási hőmérséklet: -4° és 140°F között (-20° és 60°C között)
Relatív páratartalom: 10% és 90% között, nem lecsapódó
Méretek (beleértve a távirányítótartót): 5,7" x 2,3" x 1,1" (145 x 32 x 29 mm)
Súly (elemekkel együtt): 4,8 uncia (136 g) A műszaki adatok változhatnak.

KÁBELEK TESZTELÉSE/FELTÉRKÉPEZÉSE

MEGJEGYZÉS: Nem használható tápfeszültség alatt lévő áramkörökön vagy aljzatokon.

Csatlakoztassa a tesztelő távirányítót a tesztelendő kábel vagy aljzat egyik végéhez. Ha szükséges, használjon egy F-adaptert (nem tartozék) a tesztelő távirányító kábelhez való csatlakoztatásához.
Csatlakoztassa a tesztelendő kábel vagy aljzat másik végét a Coax Explorer^® 2 F-csatlakozójához .
Tartsa lenyomva a TEST gombot . Ha a kábel helyesen van bekötve, a felső (piros) PASS LED világít. Ha probléma van a kábellel, a FAULT LED-ek (OPEN vagy SHORT ) egyike világít.

TELEPÍTETLEN KÁBEL TESZTELÉSE

F-adapter segítségével (nem tartozék) csatlakoztassa a tesztelő távirányítót a tesztelendő kábel egyik végéhez.
Csatlakoztassa a tesztelendő kábel másik végét a Coax Explorer^® 2 F-csatlakozójához .
Tartsa lenyomva a TEST gombot . Ha a kábel helyesen van bekötve, a megfelelő PASS LED világít. Ha probléma van a kábellel, a FAULT LED-ek (OPEN vagy SHORT ) egyike világít.

AKKUMULÁTOR CSERÉJE

(1. ÁBRA)
Ha a TEST gomb megnyomásakor egyik LED sem világít, az elemeket ki kell cserélni.

Csavarja le az akkumulátorfedelet .
Vegye ki és hasznosítsa újra a két elhasznált AAA elemet .
Helyezzen be két új AAA elemet úgy, hogy a pozitív (+) oldal a képen látható módon a teszterbe nézzen.
Csavarja vissza szorosan az akkumulátorfedelet a helyére.

TÁROLÁS

Vegye ki az elemeket, ha a tesztert hosszabb ideig nem használja. Ne tegye ki magas hőmérsékletnek vagy páratartalomnak. Miután a tesztert a ÁLTALÁNOS MŰSZAKI ADATOK szakaszban említett határértékeket meghaladó, szélsőséges körülmények között tárolta, használat előtt hagyja visszatérni a normál üzemi körülményekhez.
